ТЕМА:

Ну дык смысл самозаряда без нормальной нагрузки? Давайте уж нагрузите акб чтоб напруга перестала подниматься, или чтобы поднималась минимально возможно, при более менее нормальной нагрузке
strannik-2.ru/media/...12e5f7.jpg
А в этой схеме работает обратный ход на светодиод, а прямой импульс только на транзюк

К сожалению его надо иметь... а старую батарею от мобилы найти легше. И насчет смысла заряжать батарею - он же питает светодиоды. Уже пятые сутки работает в качестве ночника генератор собранный по схеме не квадрата это с учетом того что начальное напряжение на нем было 2.8 вольт.За сутки батарея поднялась до 3.8 вольт а дальше контроллер акб застабилизировал заряд на 3.8 вольт вместе с нагрузкой-3 светодиода. Хоть какая то радость. На форумах полный застой и никаких подвижек. С чего то начинать надо же. Если у вас есть что то интересное-поделитесь. Критикой заниматься легше чем взять паяльник в руки .

В патентах это называют нагревателями аккумуляторов
Тигр как то эту тему развивал , говорил что вода выкипает и надо постоянно подливать .

Как пример
patents.google.com/p...0120161711
patentimages.storage...1711A1.pdf

patents.google.com/p...0120025776
patentimages.storage...5776A1.pdf

транзистор пишет: К сожалению его надо иметь... а старую батарею от мобилы найти легше. И насчет смысла заряжать батарею - он же питает светодиоды. Уже пятые сутки работает в качестве ночника генератор собранный по схеме не квадрата это с учетом того что начальное напряжение на нем было 2.8 вольт.За сутки батарея поднялась до 3.8 вольт а дальше контроллер акб застабилизировал заряд на 3.8 вольт вместе с нагрузкой-3 светодиода. Хоть какая то радость. На форумах полный застой и никаких подвижек. С чего то начинать надо же. Если у вас есть что то интересное-поделитесь. Критикой заниматься легше чем взять паяльник в руки .

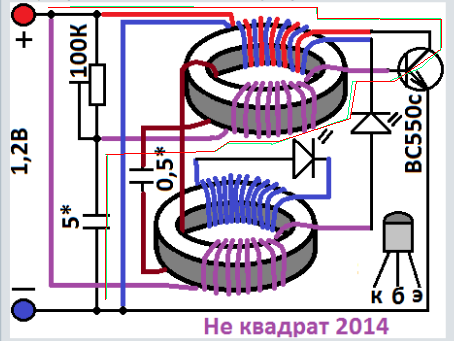

Транзистор, а можете пальцем показать какую именно схему не квадрата Вы повторили ?

#39972 вот его сообщение и цветная схема. Смотрите выше. собирайте и мотайте строго по его рисунку особенно начало конец обмоток.Схема полностью работоспособна.

транзистор пишет: #39972 вот его сообщение и цветная схема. Смотрите выше. собирайте и мотайте строго по его рисунку особенно начало конец обмоток.Схема полностью работоспособна.

Транзистор, спасибо ! И автору спасибо конечно ! Проверим. По поводу "полностью работоспособна" - ни кому верить нельзя, ни кому. Даже себе...

черкес пишет: В патентах это называют нагревателями аккумуляторов
Тигр как то эту тему развивал , говорил что вода выкипает и надо постоянно подливать .

ВНИМАНИЕ: Спойлер!

Как пример
patents.google.com/p...0120161711
patentimages.storage...1711A1.pdf

patents.google.com/p...0120025776
patentimages.storage...5776A1.pdf

Там задача другая была - тупо нагреть батарею, которая теряет емкость на морозе.
Хотя, конечно, в патенте любая хня может быть написана.
Первый патент, кстати, полностью совпадает со схемой, приведенной chiksat'ом страницу назад.

Что касается схемы неквадрата, то хоть убей, не вижу там цепи рекуперации
(через транзистор не прокатывает, поскольку в фазе работы ОЭДС в катушках - транзистор заперт).
А светодиод - тот, что ближе к транзистору по схеме - включен на разряд батареи.
И это совпадает с принципом, который заложен во втором патенте. Разница лишь в том, что в патенте промежуточный накопитель - это конденсатор, а в схеме неквадрата - индуктивность. Но смысл тот же - удвоенный ток к.з.
Я не спец в технологии аккумуляторов, но судя по результатам неквадрата (если довериться тому, что здесь написано), можно сделать предположение, что удвоенный ток к.з. приводит к неким фокусам, связанным с аккумуляторной химией.

sector+ давайте распишим принцип работы этой схемы, может вместе найдём где собака зарыта,
при включении акума начинается зарядка кандёра 5* через 100к, транзистор закрыт, так как на нём отрицательный потенциал,,, и пошёл ток через две обмотки и светодиод, раз пошёл ток значит сердечники подмагнитились, раз подмагнитились значит индуктивность всех обмоток будет меньше.... продолжите дальше...

chiksat пишет:

sector+ давайте распишим принцип работы этой схемы, может вместе найдём где собака зарыта,
при включении акума начинается зарядка кандёра 5* через 100к, транзистор закрыт, так как на нём отрицательный потенциал,,, и пошёл ток через две обмотки и светодиод,

ВНИМАНИЕ: Спойлер!

раз пошёл ток значит сердечники подмагнитились, раз подмагнитились значит индуктивность всех обмоток будет меньше.... продолжите дальше...

Светодиод, вообще говоря, - пороговый элемент.
Для белого светодиода минимальное напряжение его открывания - 2,7В.

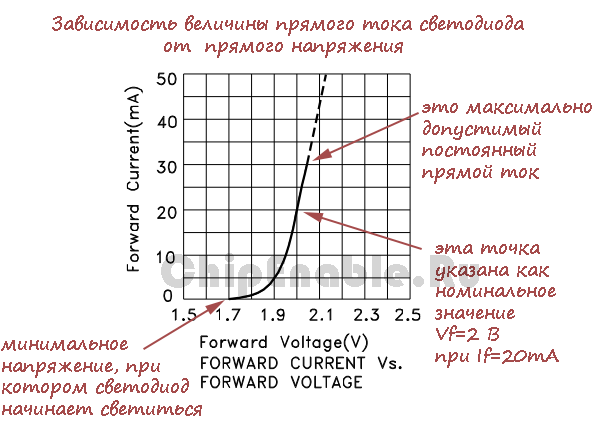

Вот вольт-амперная характеристика (из первой попавшейся под руку статьи):


Первоисточник здесь .

Потому все схемы, которые приведены на трех-четырех последних страницах - низковольтные.
Если вы заходите поставить их на аккумулятор 12В - придется использовать принцип, описанный в патенте. Светодиод уже не покатит как пороговый элемент.

Согласен с sector+ Я сам растерялся Все работает не так как я представлял
Решил проверить будут ли заражаться аккумуляторы если их немного разрядить
Для этого отпаял правые светодиоды и стал ждать разряда А его нет Прошло 10 ч
Теперь не знаю нужна ли правая катушка Подожду еще Затем отпаяю что-нибудь еще

Муравей пишет: Согласен с sector+ Я сам растерялся Все работает не так как я представлял
Решил проверить будут ли заражаться аккумуляторы если их немного разрядить
Для этого отпаял правые светодиоды и стал ждать разряда А его нет Прошло 10 ч
Теперь не знаю нужна ли правая катушка Подожду еще Затем отпаяю что-нибудь еще

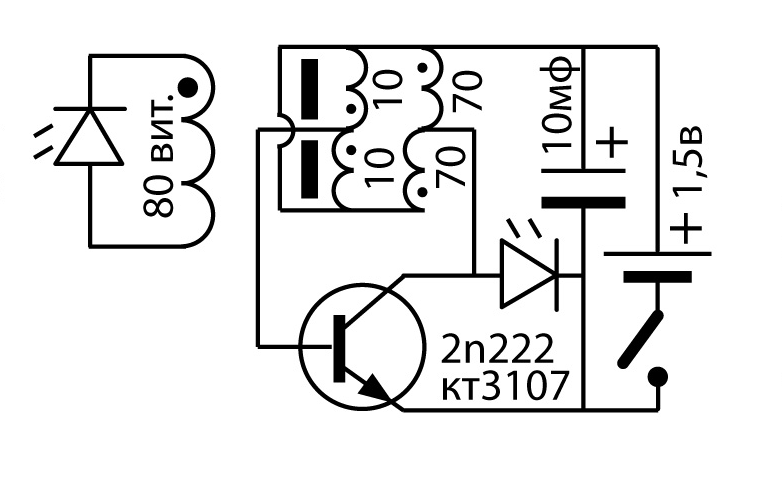

Речь, видимо, об этой схеме:



Если помните, автор замечал, что без конденсатора не работает.
Попробуйте выпаять конденсатор.
И сопротивление в 10 ом там не помешает (как на более поздних его схемах).
Если все так - т.е. если без конденсатора не работает, и если подзаряд есть и без правого диода (куда бы он не подключался своим катодом - на минус или на плюс конденсатора) - то придется прислушаться к моим комментариям, что напряжение - это строго потенциальная энергия. Способность разогнанного электрона совершать работу - это нечто иное. Не напряжение. На этом и работает схема - на разогнанных электронах.

Нет я имел ввиду свою схему #39903 но принцип видимо общий

Муравей пишет: Нет я имел ввиду свою схему #39903 но принцип видимо общий

А в чем собственно принцип,по вашему мнению?В схеме не квадрата,с подмагничиванием двух сердечников, прослеживается принцип MEG генератора,только схема больно мутная,в смысле не понятно за счет чего осуществляться рекуперация и рост напряжения на АКБ.

В схеме Не квадрата когда запирается правый светодиод значит на катоде плюс ,на аноде минус . Соответственно на противоположных выводах обмоток будет минус и плюс . При условии что это напряжение выше напр источника будет подзарядка. Наверное.
Возможно в процессе участвуют паразитные емкости рn переходов.

черкес пишет: В схеме Не квадрата когда запирается правый светодиод значит на катоде плюс ,на аноде минус . Соответственно на противоположных выводах обмоток будет минус и плюс . При условии что это напряжение выше напр источника будет подзарядка. Наверное.
...

Нулевым током (через запертый диод) подзарядки не бывает. Как правило.
