ТЕМА:

Там нет волшебства, но интересно. Пробуй.

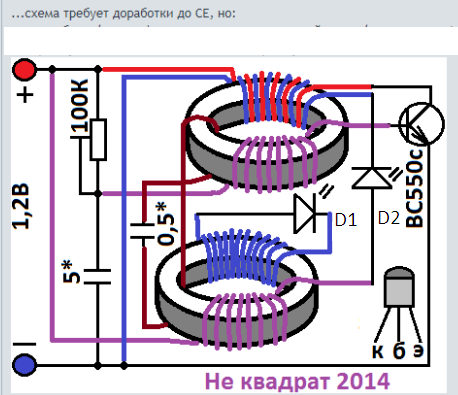

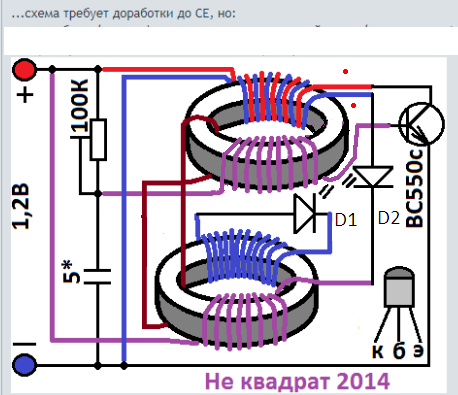

В оригинале я только поменял цвета, во втором кольце, что бы сделать понятнее по ниткам обмоток. если у вас сие рахується ошибкой, это не моя проблема, а ваша.
Вообще читать схему нужно с электродинамики и электромеханики процессов. А по секрету скажу я ведь не только эту схему автора посмотрел, и монтажную тоже, Так как сам сначала сомневался, в своей версии процессов, теперь точно ВЕДАЮ.
Получается что моя версия работы с полями совпадает с конструкцией автора.
Остается выяснить как себя ведет КЗ связующий.

berserk пишет: А если вместо аккума поставить конденсатор, то всё волшебство закончится?

Конденсатор, равнозначной емкости батареи с соответствующим стартовым зарядом. Именно я к такой мысли по проверке пришел.

провёл аналогию по сходству схемы НЕ квадрата и другие. нашёл сходство с Нильсон Барбоса и этим ИМХО.
strannik-2.ru/index.php/forum/...stemy?start=30#39275

sector+ пишет: .

Ещё вроде как вижу 315 транзистор.
P.S. Спасибо Неквадрат. Эта осциллограмма все же дает дополнительную информацию.

...это та самая емкость на витке. транзистор там 2N2222

...перебрал сегодня на другие кольца....ВЕРСИЛА - ну я не понимаю слов "не запускается". ...Это значит Вы собрали с ошибкой...

Насчет, схемы НеКвадрата, думаю сей момент (вернее материал будет интересен)
Лично я другого объяснения причин не нахожу rakarskiy.io.ua/s2618323/razmn...agnitnogo_potoka_rmp

На общей волне энтузиазма, тоже собрал схему Не квадрата. Действительно хватило 30 минут. Заработала с первого раза. Транзистор кт3102АМ. Сколько будет работать, посмотрим.

Не квадрат, спасибо!

...методика подзарядки довольно проста. При подсевшей батарейке добиваетесь путем подбора емкости режима мерцания светодиодов. Все. По мере заряда батарейки - мерцание исчезает...Начинается условно скажем разряд. И так по кругу...условное СЕ.

Я тут немного высказал свое виденье, работы схемы Не квадрата . На основе традиционных знаний.

Можешь не использовать, замени ионистрами. Но когда выйдешь на соответствующие мощности вернешься к акб по причине доступности и стоимости.
Это только долбо*б может считать что бтг это когда напрямую, без балластных систем аккумулирования

Отрывок из переписки:

4KLIN4: igorek30 не, прикольная х..ня, блин теперь с этой фразой осиациируется тот анекдот и в правду слепить штоль
igorek30: время зря потеряешь...
4KLIN4: igorek30 да я вот смотрю на схему и понять не могу откуда в ней сверхЕденица
igorek30: 4KLIN4 ни откуда! импульсы долбят по аккуму, вольтметр показывает повышение, как только отключишь схему, аккум в ноль будет.

wersila пишет:

Не квадрат пишет: ...методика подзарядки довольно проста. При подсевшей батарейке добиваетесь путем подбора емкости режима мерцания светодиодов. Все. По мере заряда батарейки - мерцание исчезает...Начинается условно скажем разряд. И так по кругу...условное СЕ.

Так, так. Какой диод мерцает и какой конденсатор подбирать? Их в схеме два.
Сектор+ Вам на обдумывание . Я еще раз сделаю фото. Транзистор странно работает При плюсовой полуволне на базе так же положительная полуволна на коллекторе, ни малейшего запаздывания, а транзистор то NPN. Как такое может быть?

Работа на низком напряжении, и на в хлам разряженном акуме,может дать эффект временного увеличения напряжения,за счет уменьшения тока потребления схемы,при изменения скважности и частоты гены.Просто создается иллюзия само заряда аккумулятора,на определенном промежутке времени.

Чтобы получить прибавку,сначала не плохо бы разобраться с источником энергии,энергию которого следует преобразовать в полезное электричество,а преобразование это всегда потери.В замкнутой системе исходя из теории и практики ,СЕ не существует.Т.е устройство свободной энергии,структурно должно ,иметь приемное устройство,этой энергии и преобразователь этой энергии в электричество.

Пункт № 1.Определяем источник свободной(природной,дармовой,бесплатной)энергии.
