ТЕМА:

Возникла идея создать универсальный и простой в повторении преобразователь частоты, с возможностью подключения двигателя постоянного тока. Для асинхронного двигателя модель протестирована и показана на видео:

Немого материалов по теме:

С целю экономии размеров силовую часть планирую выполнить на STK621-061-E или IRAMX16UP60B.
Прошивка:

Плата для измерения тока с гальванической развязкой.

К подстроечным резисторам смещения нуля нужно добавить последовательно по сопротивлению, для более плавной подстройки.
Исходники:

Добавил регулировку амплитуды и увеличил выходную частоту до 100Гц.

Прошивка:

Модель для управления двигателем постоянного тока уже построил, теперь необходимо переделать силовую часть.

Силовая часть у меня на рассыпухе, там управление верхними транзисторами переделать нужно и возможно убрать драйвер IR2130. Транзисторы хочу заменить на что-нибудь из этих:

Вопрос по силовой части . В свое время пожег не один самодельный инвертер, подключая слишком мощные движки. Взрывались транзисторы унося с собой управление . Защита с предохранителями не спасали. Можно ли так на фер. кольцах развязать силовую от управления? У кого есть опыт ?

Vikt1 пишет: Трансформаторную развязку сделать можно, но она не так проста как кажется на первый взгляд. Проще оптопарами развязать, скажем 6n137

Жаль,надо отдельное питание мудрить . Но это похоже самый лучший способ.

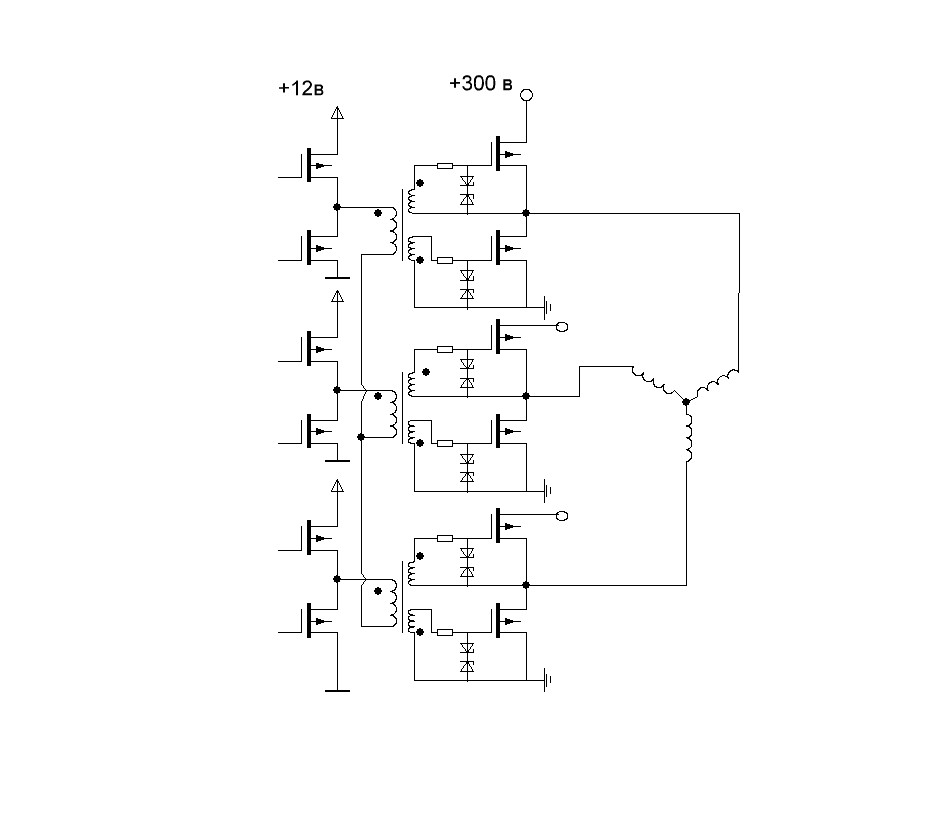

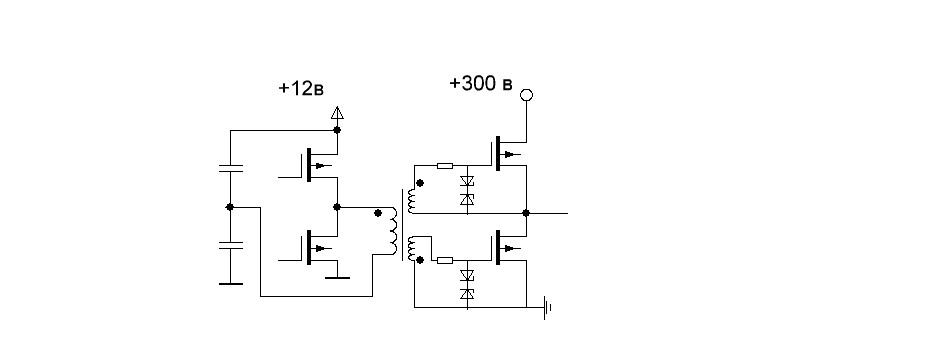

With , пойдет такая развязка первичек по току ?

черкес пишет: Вопрос по силовой части . В свое время пожег не один самодельный инвертер, подключая слишком мощные движки. Взрывались транзисторы унося с собой управление . Защита с предохранителями не спасали. Можно ли так на фер. кольцах развязать силовую от управления? У кого есть опыт ?

ВНИМАНИЕ: Спойлер!

Можно .. только если осторожно.
Будет лучше если развяжите первички по постоянному току, и подумайте насчет дед-тайма, который желателен для силовых ключей на воской стороне.
По конструкции ТГР могете найти рекомендации тут

Начал выводить информацию на дисплей и заметно уменьшилась скорость обработки кода программы по формированию SVPWM, так как функция вывода имеет задержку. В результате на выходе инвертора формируется кривой "синус". Как решить эту проблему пока не знаю, возможно нужно задействовать DMA.
Дисплей: www.vishay.com/docs/...6n004b.pdf

Bronepoezd пишет: В результате на выходе инвертора формируется кривой "синус". Как решить эту проблему пока не знаю, возможно нужно задействовать DMA.
Дисплей: www.vishay.com/docs/...6n004b.pdf

Используйте DMA ..данные отправляйте через дма, а команды простым ногодрыгом по таймеру, который в ждущем следит за событиями от дма.

with пишет:

Bronepoezd пишет: В результате на выходе инвертора формируется кривой "синус". Как решить эту проблему пока не знаю, возможно нужно задействовать DMA.
Дисплей: www.vishay.com/docs/...6n004b.pdf

Используйте DMA ..данные отправляйте через дма, а команды простым ногодрыгом по таймеру, который в ждущем следит за событиями от дма.

Где-то читал о таком способе, только как это реализовать пока не знаю. Буду учить матчасть.

Вы еще занимаетесь данным проектом? Хотелось бы задать пару вопрос по вашей поделке.

А продолжение будет-? Хотелось бы схемку иметь. Последний вариант прошивки тоже. Спасибо.
