Vector пишет: Я в шоке, купленный позавчера прибор сегодня приехал к моему посреднику!
Два дня и доставлен!!! С Южной Корее в Америку.
Переворот стереотипов почтовой пересылки!

Это потому, что у них таможенники я...ца не крутят.

Нашел интересное обсуждение относительно сравнения фазовых шумов различных лабораторных генераторов. Возможно, будет интересно: www.eevblog.com/foru...generator/

Приплыл Agilent E7495A.
Качество сохранения скриншотов, конечно ужасное. Здесь есть возможность изменить цвет диаграммы?
С остальным - постепенно разбираюсь.

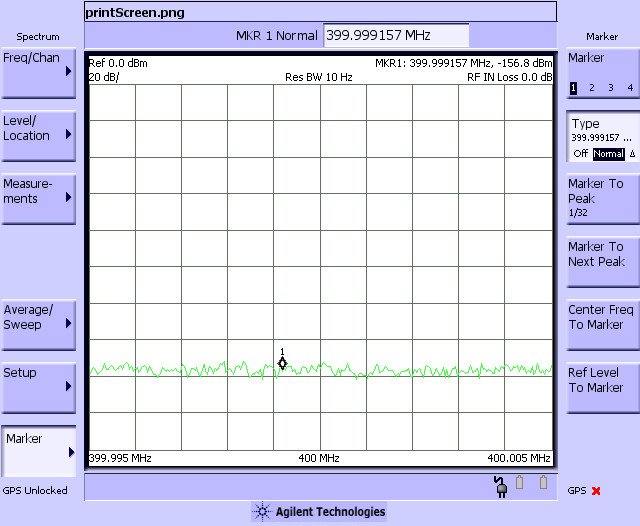

Отметил относительно невысокий уровень собственных шумов -152...160 dBm (при 10Гц RBW).

А что там делает динамик в корпусе? АМ, FM ведь прибор не детектирует.

Судя по тому, что здесь нет VBW - это чисто векторный анализатор?

Converter пишет: А с FSIQ3 по-прежнему творится какая-то хиромантия. После каждой новой загрузки результат селфтеста меняется. Например, записал такие варианты сообщений:
1. RF-modul RF-converter
2. IF-filter LC-filter
3. 2nd-converter signal path

Лог калибровки так же периодически дает разные ошибки, в основном ошибки фильтров.

И это все при том, что я меняю все модули (кроме RF) на заведомо рабочие из второго прибора, который успешно проходит тестирование. В данном случае замена модулей на результат тестирования совершенно не влияет. Напряжения питания в мейнфрейме - все в норме (пульсации не смотрел, но кондеры в хорошем состоянии).

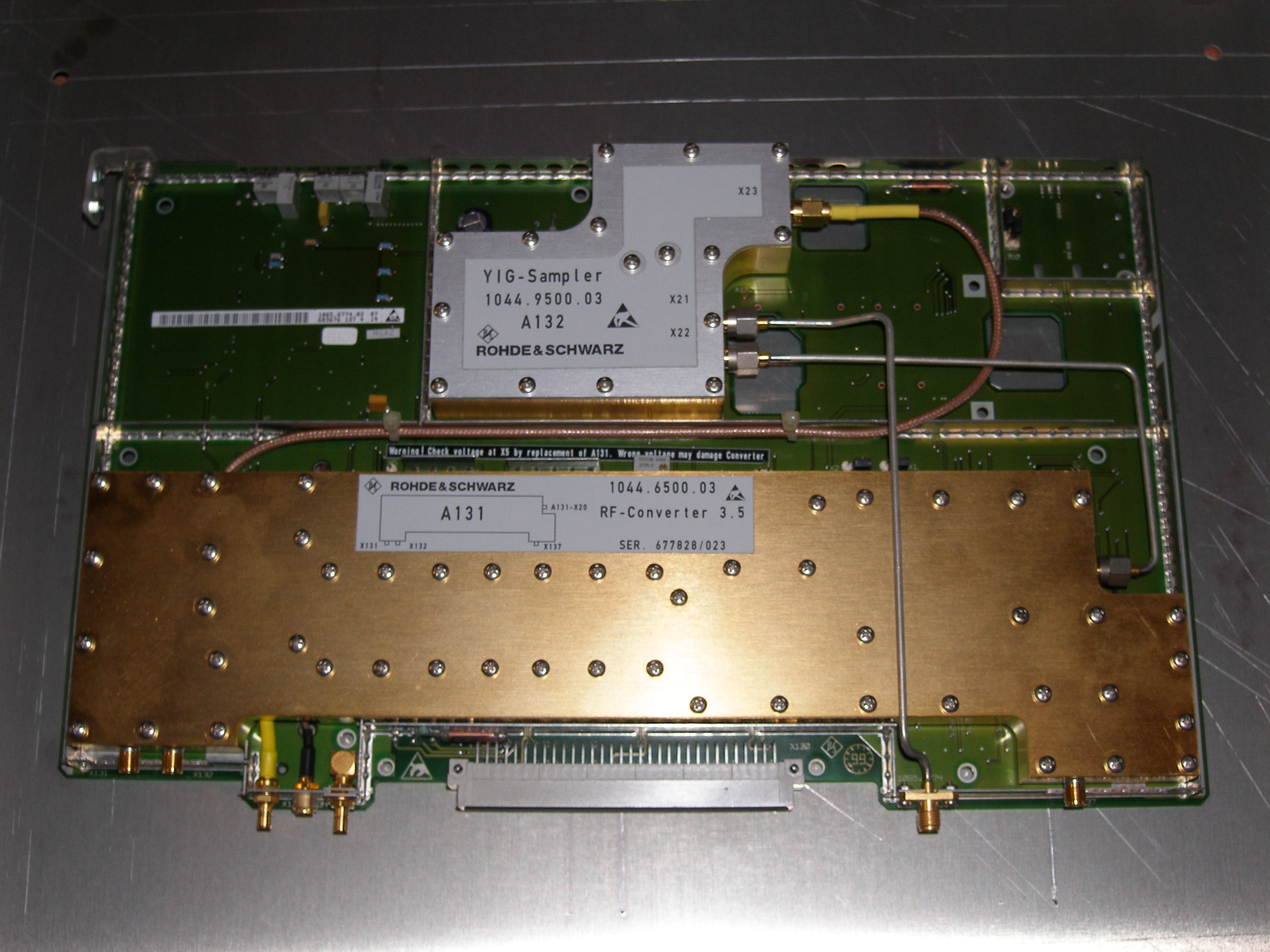

Переставил так же блок питания и объединительную плату из исправного FSEB в довесок ко всем соединительным кабелям и модулям (кроме радиочастотного, с YIG-генератором). - Неисправность все одно загадочным образом привязана к этому экземпляру прибора.
Подозреваю, что проблема может быть в радиочастотном модуле, поскольку присутствует LO unl, хоть диагностические сообщения на него и не пиняют. Возможно из-за его расстройки не проходят успешно тесты в других модулях.
Один раз со снятой крышкой забыл вентиляцию организовать - после перезапуска прибор начал нормально работать и успешно прошел тесты и калибровку. Но только в течение получаса. Может быть перегрев временно подтянул настройки модуля в рабочий диапазон.

По шумам вроде у меня тоже так. Динамик не знаю зачем. На счёт цвета диаграмм это скорее нужно ковырять файлы в линуксе, я в этом деле ни того... С линуксом не дружу...
Батареек нет? или они дохлые? Блок питания родной или как у меня самодельный? У меня БП стырили на почте (посылка полегчала аж на 700 гр. после таможни при упаковке.)

Динамик, наверное - "на перспективу", как и usb-порты (эх, понаписывал бы кто драйверов для всего этого )

Насчет диаграмм - странно, но похоже, что из "спецов" с eevblog еще никто этим не занялся, хотя такие идеи там высказывались. Хорошо бы изменить цвет фона до классического черного и диаграммку - на желтую.

Батарейки я повынимал, но, скорей всего все они требуют перепаковки (у меня есть несколько E7495A). Заряжать не пробовал, поскольку пока юзаю с случайно завалявшимся б/п от старинного ноута, который выдает всего лишь 16В, 3.5А.

Я брал без б/п. Планирую найти за 8-10$ здесь по месту ноутбучные б/у 19-24В, 4-5А.

Обратил внимание, что здесь графики выглядят как бы менее детализировано (упрощенно), в сравнении с R&S. Это связано с производительностью обработки?
Кстати, похоже, что при прочих равных настройках (RBW, Span) графики у R&S, выглядят как-то более насыщенно, даже в сравнении с настольными Agilent.

Vector пишет: Кстати, без удлинняющего кабеля антенны к нему в режиме однопортовых измерений подключать нельзя. Будут не верные показания. Несколько раз накалывался...

Спасибо, я еще не занимался тестированием его функциональности, но кажется, это замечание является важным. Поэтому хотелось бы поподробней: каким должен быть удлиняющий кабель, и с чем это явление связано? Касается только антенн?

Понятно, спасибо. Вероятно калибровщик не рассчитан на подключение "в упор".

В одном из пришедших приборов оказался PC Card адаптер с вставленной CompactFlach на 512 МБ. На флешке остались сохраненные юзерами скриншоты. Поместил их в аттач.

Кстати, как расшифровываются сигналы индикаторов батареи? Включил зарядку: верхний индикатор заморгал зеленым, нижний светится красным. Поменял местами батареи - верхний моргает зеленым, нижний светится оранжевым.

Vector пишет:

Converter пишет: Понятно, спасибо. Вероятно калибровщик не рассчитан на подключение "в упор".

В одном из пришедших приборов оказался PC Card адаптер с вставленной CompactFlach на 512 МБ. На флешке остались сохраненные юзерами скриншоты. Поместил их в аттач.

Кстати, как расшифровываются сигналы индикаторов батареи? Включил зарядку: верхний индикатор заморгал зеленым, нижний светится красным. Поменял местами батареи - верхний моргает зеленым, нижний светится оранжевым.

Мигающий зелёный - заряжается.
Горящий зелёный - заряжено.
Оранжевый - разряжен.
Красный - авария, сильно разряжен.
Что-то типа так. Там в глубинах настроек есть сведения о батареях. В этих сведениях есть пункт что-то типа уравнять или откалибровать батареи.Если этот пункт не активен,то всё нормально, а если активен нужно откалибровать.
Первым всегда заряжается первый аккумулятор, после его зарядки заряжается уже второй.

Спасибо за инфу.
Весьма разумный прибор

Кстати, как скоро узнаем впечатления об вашем корейце?

Vector пишет: На скриншотах в основном измеряли кабель на повреждение, измеряли КСВ антенны и несколько скринов с измерителя мощности.
Из скринов видно, что это базовая станция GSM сотовой связи с рабочими частотами 1860-1960 МГц.

Да, они все приходят с такими настройками по дефолту. Однако, поверки до 2007. Очевидно, это был последний период их официальной эксплуатации.

Vector пишет: Версия прошивки у вас стоит А.06.10 . Попробуйте подсоединить GPS антенну, будет ли у вас ловиться спутники, выставляться правильно время и работать на выход вывод REF EXT ?
У меня версия прошивки А.06.25 . Раньше тоже была как у вас.
И какие опции у вас включены по умолчанию?

GPS антенну еще не прикупил. Как я понял, там нужна активная, питание +5В. Как куплю, смогу ответить.

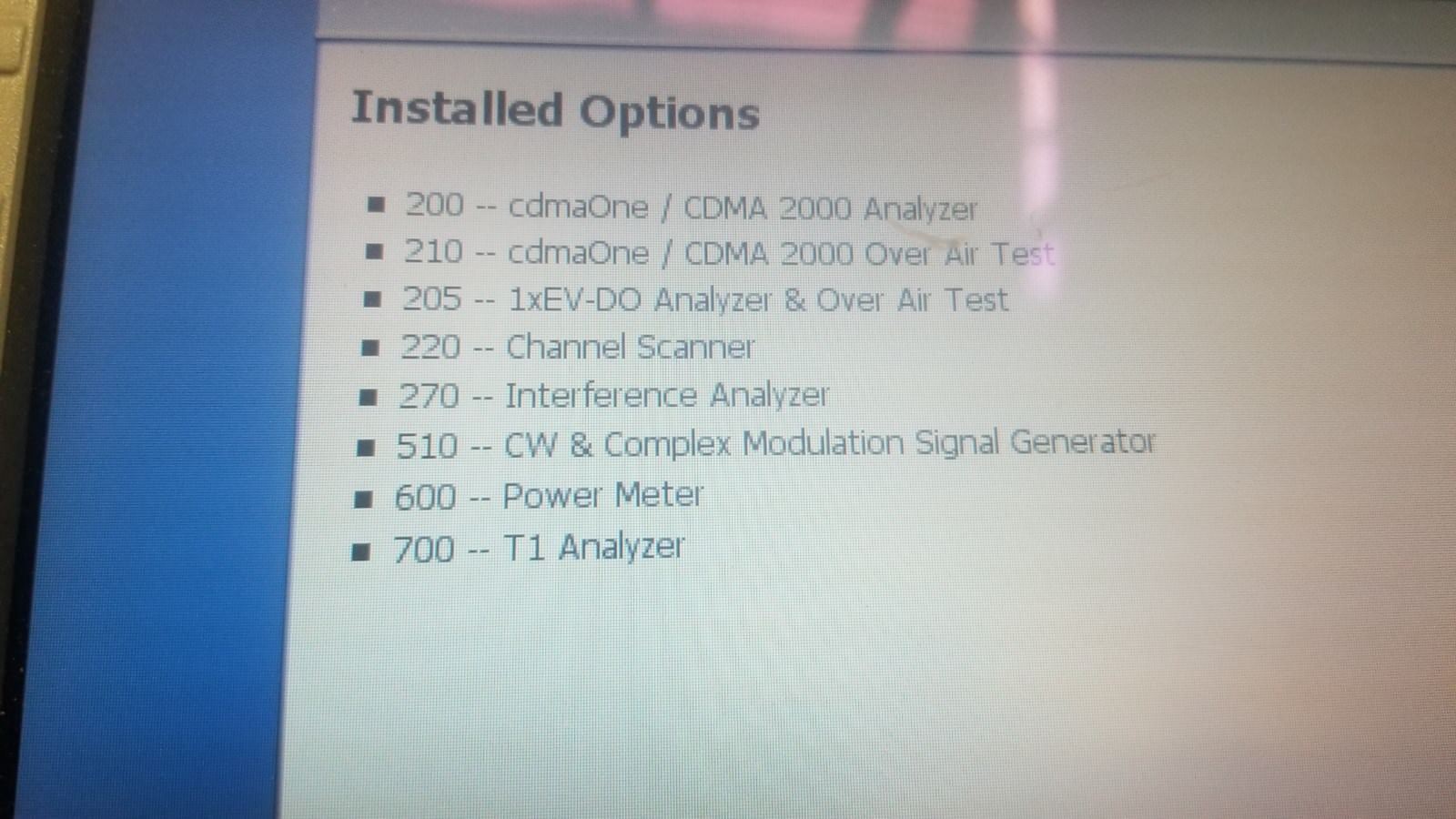

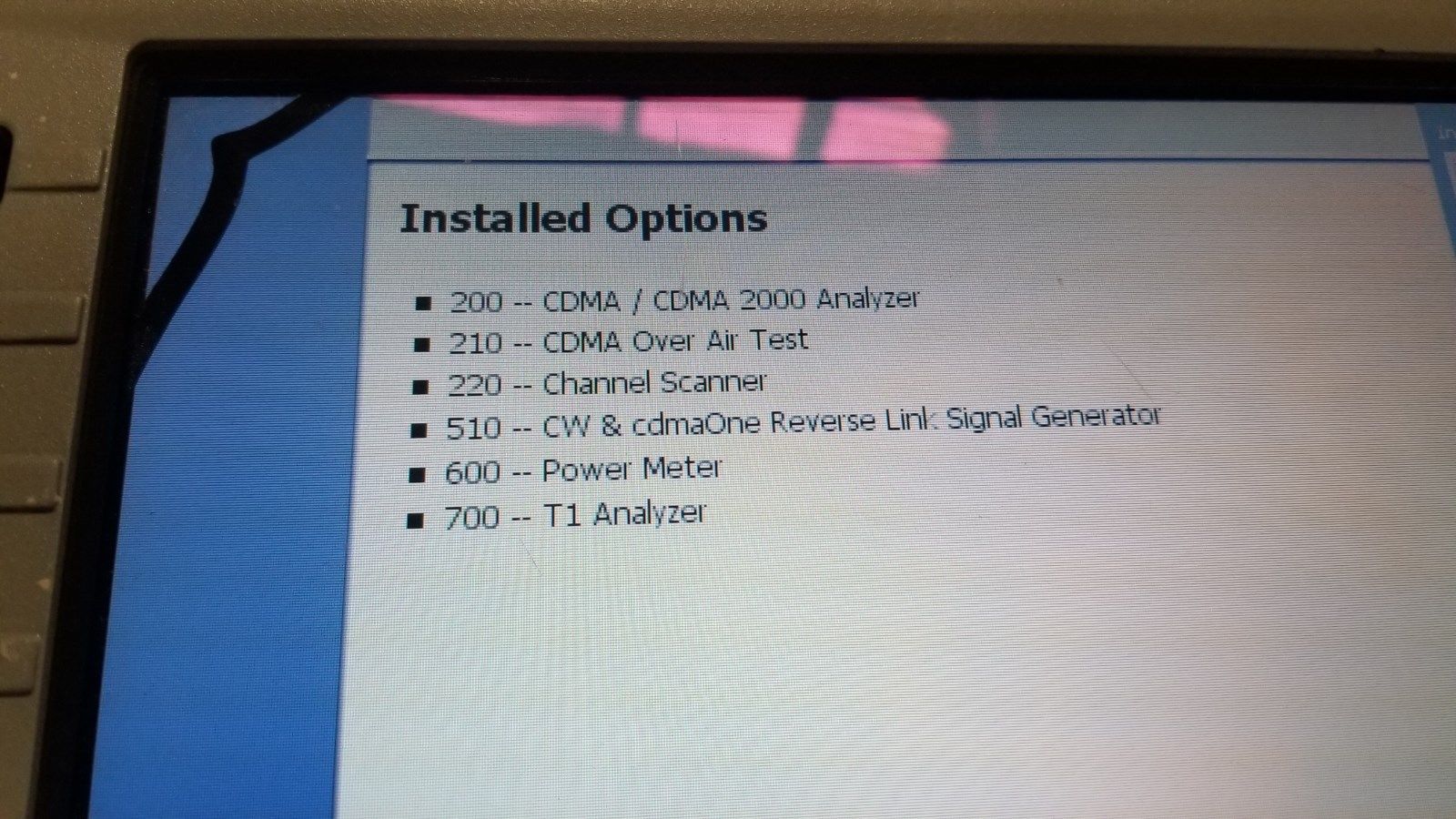

По дефолту в них стоят 6, или 8 опций (на скриншотах). Разлачивать, если и буду, то позже (поскольку особой потребности в анализе экзотических протоколов не испытываю).
А что есть №270 "Interference analyzer"? Кажется, это единственное, что стоит добавить.

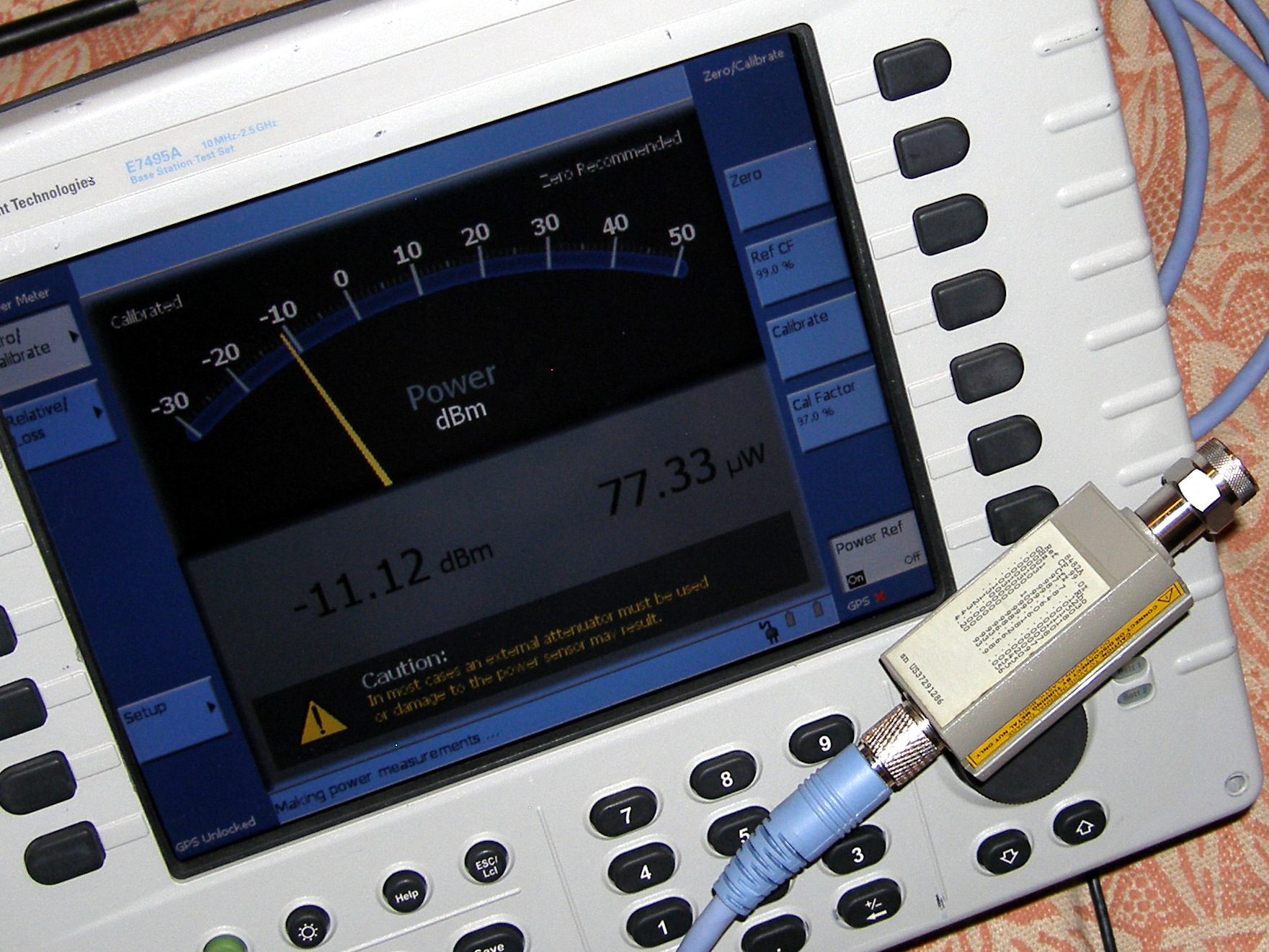

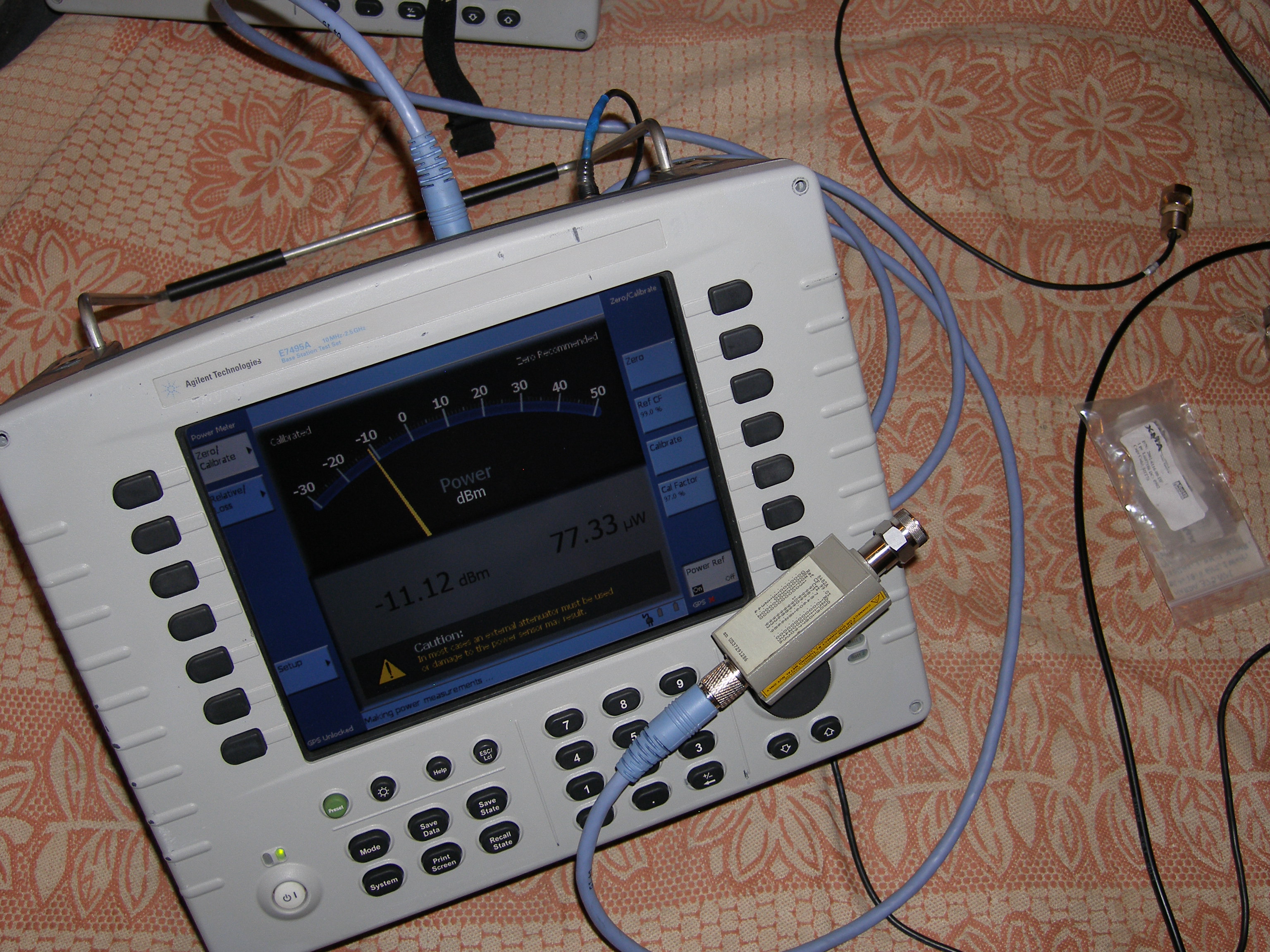

Не могу понять, сегодня, наконец, дошли руки до проверки функции ваттметра. Датчик 8482A сразу же при подключении к прибору E7495A показывает около -10dBm. Zero-калибровка на это не влияет. Ref-калибровка - тоже. На сигналы нет реакции никакой. Входное сопротивление по ВЧ измерил - бесконечность. Никуда его до этого не включал и ни чем не перегружал. Это, что, получается, продавец всучил труп, или я что-то делаю не так?

Спасибо, Александр, за информацию.
Вы ремонтировали аттенюатор, что присоединен к датчику? У меня 8482А, он идет без аттенюатора.

Буду теребить продавца. А если толку не будет, тогда уже буду разбирать. Но, похоже, кроме сгоревшего зонда, там искать нечего (а новый стоит столько же, как рабочий б/у датчик всборе).
Входное сопротивление входа датчика по постоянному току должно быть = бесконечность? Вы, часом, не проверяли, там есть разделительный конденсатор?

Написал продавцу. Посмотрим, что он скажет. Перед продажей он гарантировал работоспособность, поэтому разбирать пока не стану. Очень много в продаже есть таких датчиков со сгоревшими преобразователями, но тогда цена должна быть в разы ниже.

Vector пишет: У вас несколько таких приборов, и ни на одном датчик не работает? Наверняка дело в датчике.
Сегодня потестил свой датчик... меньше -20 дБ не показывает. Выше работает прям тютелька в тютельку с аттенюатором генератора Е4431В, прям с точностью в 1 дБ. На генераторе 16 дБ предел и 16 дБ E7495A показывает.
Не ожидал такой точности...

Я вчера просматривал разные видео с этими датчиками при работе с ваттметрами (видео с E7495 найти не смог). Видел, что -60...-75dBm они должны показывать "на холостом ходу". Так что это настораживает.

Vector пишет:
Попробуйте еще раз при рабочем приборе открутить и разьединить кабель с датчиком. Прибор скажет, что датчика нет. Тогда снова подключите датчик, будет такая картина:

Включаете кнопку = power ref = , вход датчика подключаете к выходу =power ref= прибора и нажимаете кнопку =calibrate=

Continue.
Через какое-то время появится вот такая картинка:

Отключаем вход датчика от выхода =power ref= и нажимаем кнопку =zero=.

Continue.
Через некоторое время должно быть примерно так:

Ну, у меня на -20дб стрелка, а у вас должна быть на нуле по идее.
Если меняете диапазоны измерений, то вроде заново нужно перекалибровывать прибор.

Спасибо за подробные инструкции. Я это все делал, только стрелка всегда стоит на -10dBm, как вкопанная.
Удивительно, что статус изменяется на "Calibrated", но индикатор никогда не сдвигается с -10. В одном приборе появляется
"Calibrated", а в другом - нет. Возможно софт разный. А "Zero" не проходит ни в одном.

Vector пишет: Как вкопанная не должно быть, у меня гуляет и даже прыгает иногда.

Возможно, мне стоит напряжения проверить, но не может такого быть, чтобы оба порта в приборах одинаково были неисправными.

Нашел схему f1chf.free.fr/hyper/hpsondes.pdf. Кажется, эта штука проста, как двери, главное, чтобы термопара живой была.

Вот, еще полезная информация: www.simonsdialogs.co...all-blown/
