ТЕМА:

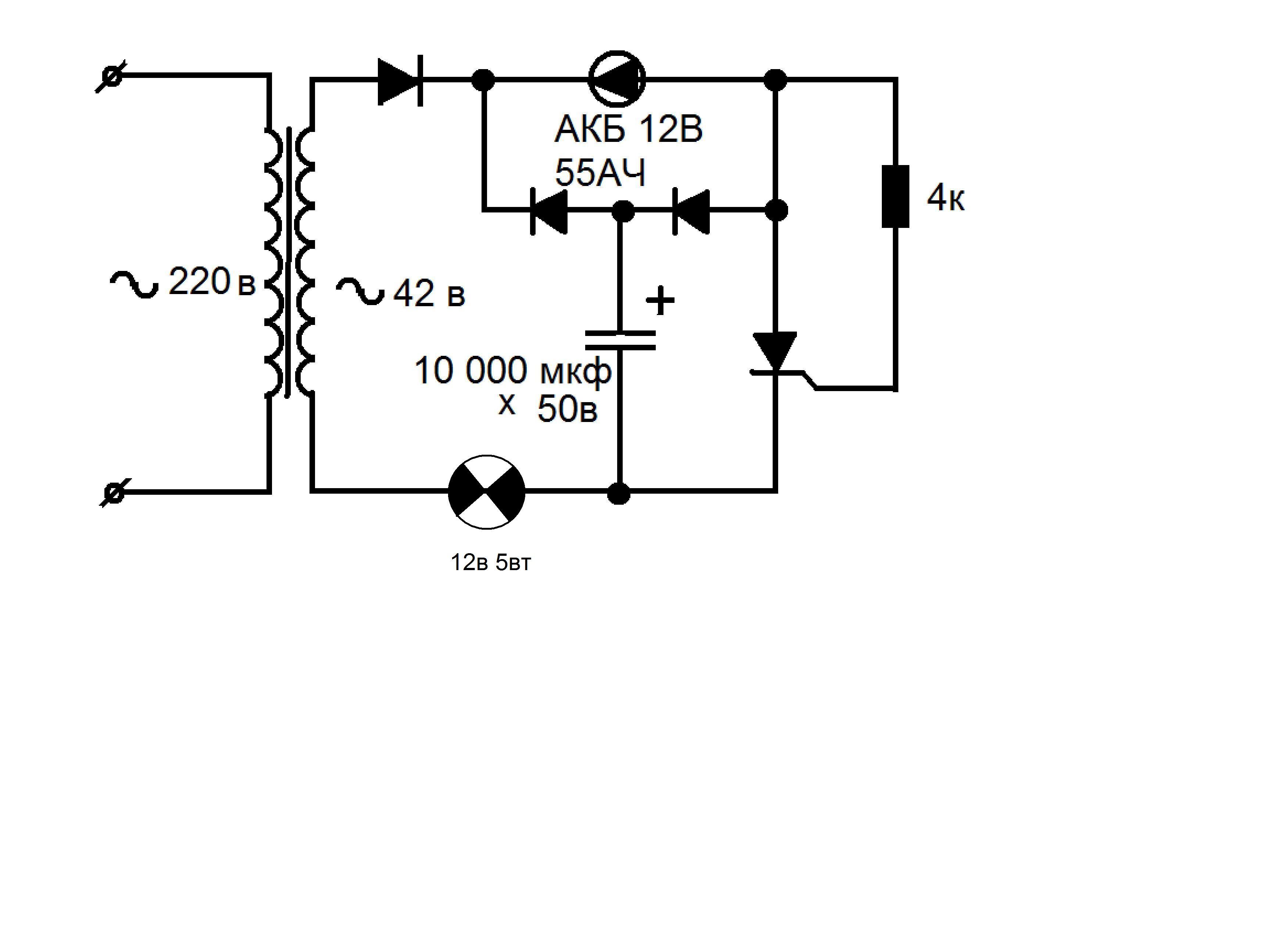

Рабочее,экономичное зарядное устройство,потребление менее 5 ват.

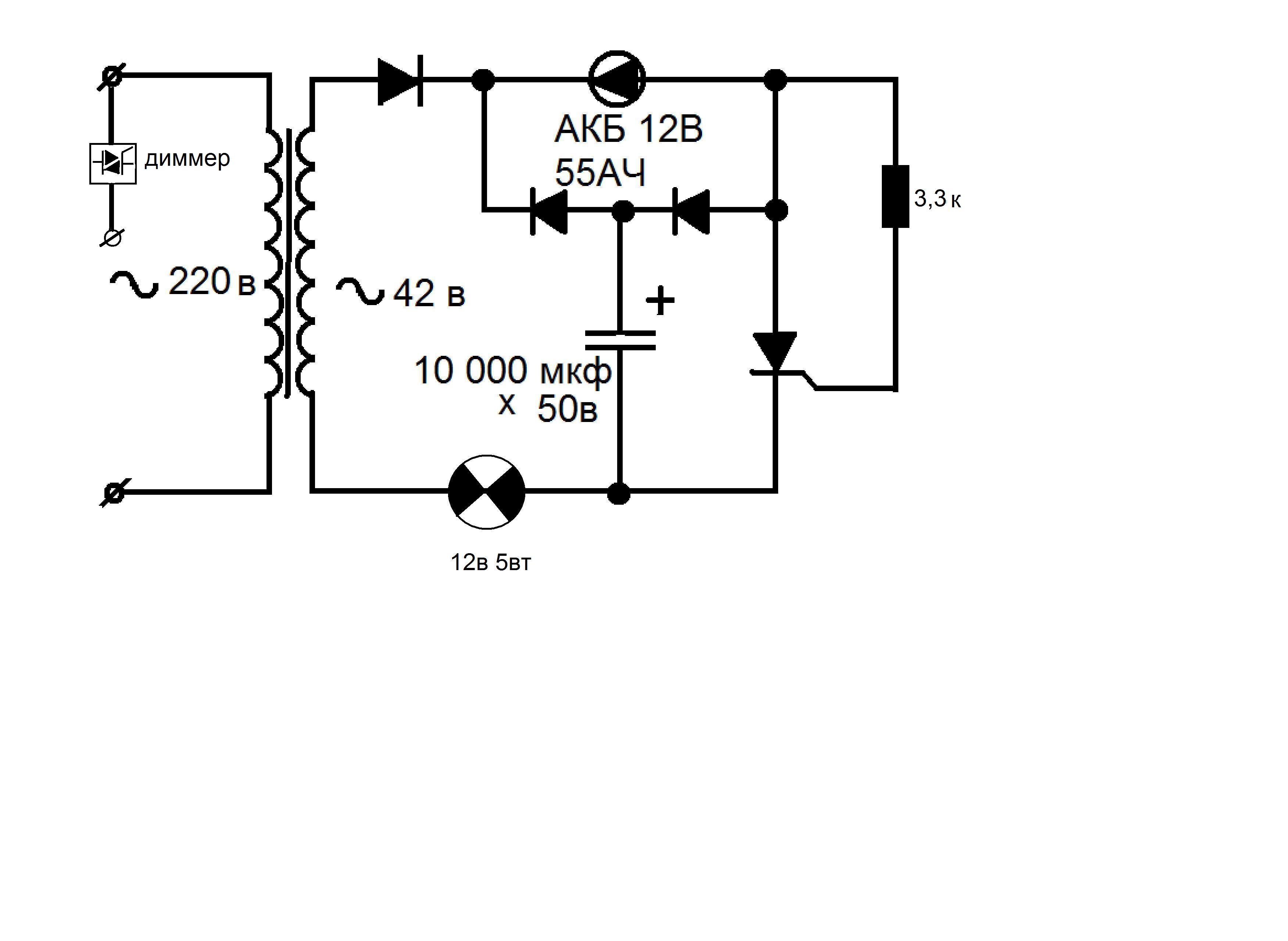

Снижение потребляемой мощности транс.(в данной схеме транс. практически работает в режиме холостого хода)

Если мощность трансформатора питающего зарядное устройство не более 10 вт,то диммер не нужен.

При заряде АКБ по выше указанной схеме,нагрев АКБ не происходит.

shvirkoff62 пишет: При заряде АКБ по выше указанной схеме,нагрев АКБ не происходит.

Был у меня случай.
На даче жили. Дочь подъехала. Гараж внизу. На радостях забыла фары потушить.
Дальше всё понятно. Сосед отвёз на работу.
А я смастерил обратноходник, за пару часов. Генератор был, источник импульсов -был, Ключ, и На кольце витков 30. Всё.
На скорую руку. И через 5 часов - тачка была готова к эксплуатации.
Вот кат-то так.

У данного способа зарядки АКБ ,как минимум, большие перспективы в плане энергосбережения

Руки не доходят проверить доработку.

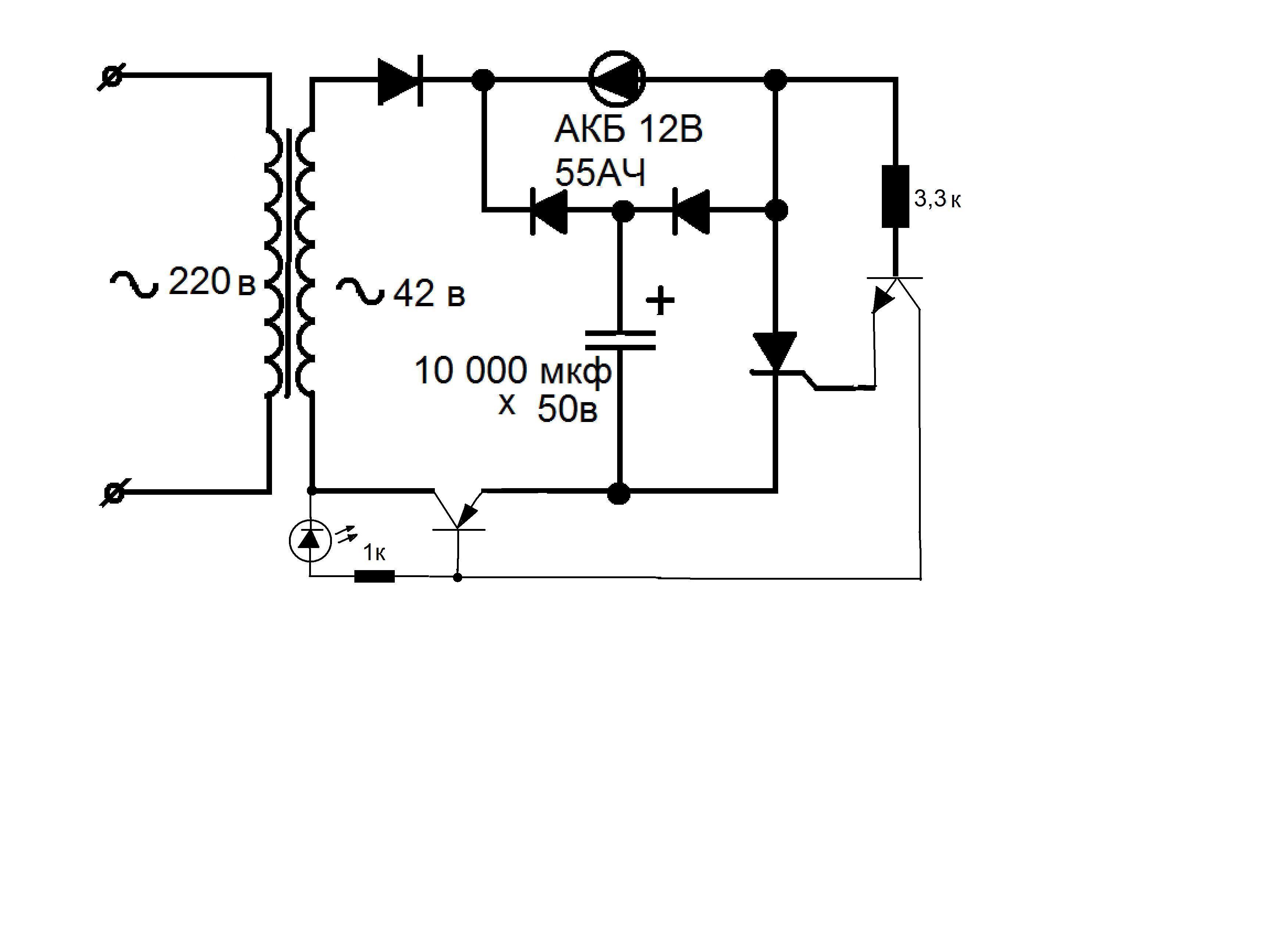

Транзистор работает только на одной полуволне и соответственно вся схема.

Rivaros пишет: Транзистор работает только на одной полуволне и соответственно вся схема.

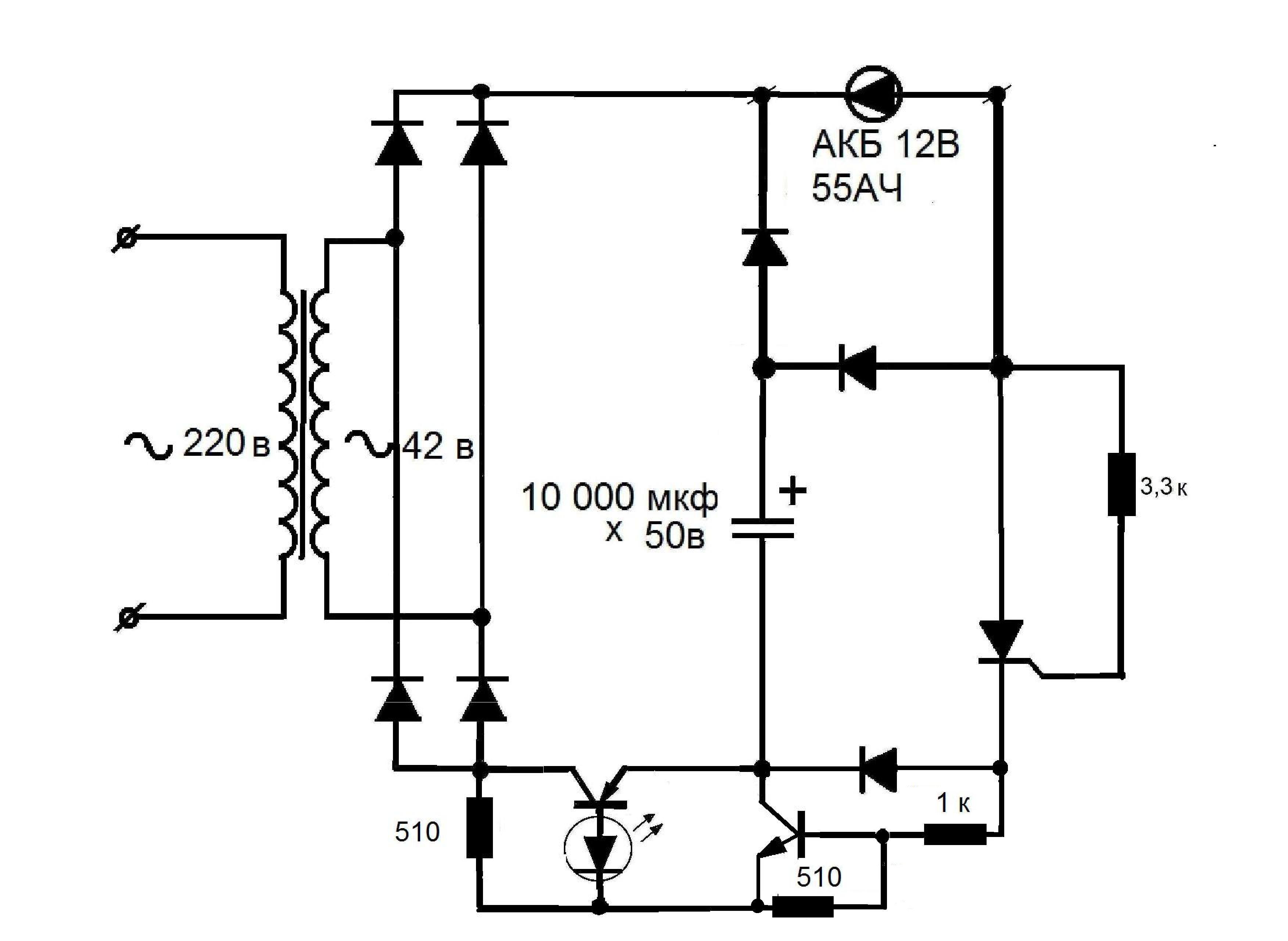

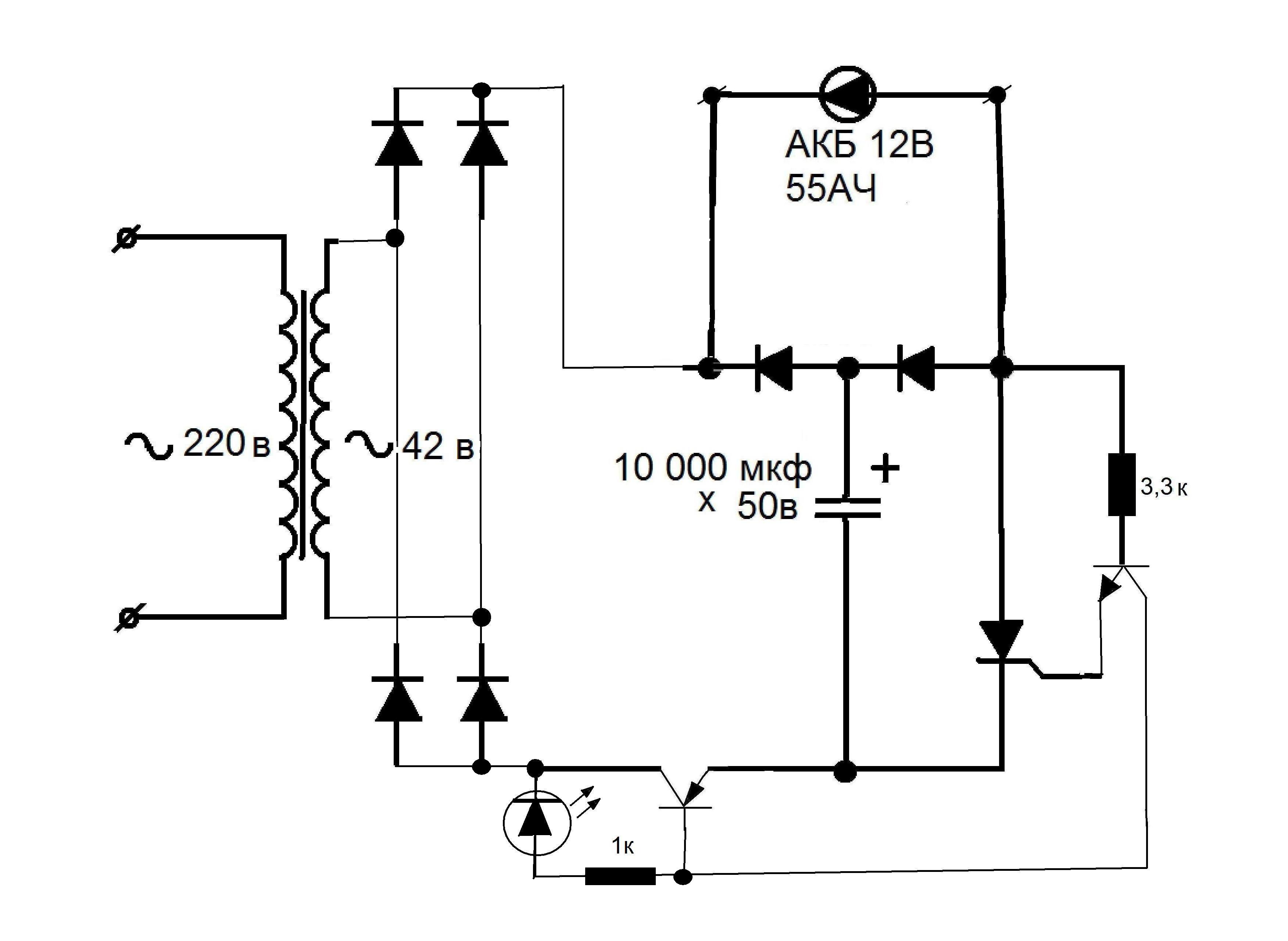

Если ключ на разрыв цепи заряда конденсатора, будет работать четко,при открывании тиристора,то схему можно запитать,от диодного моста.

shvirkoff62 пишет:

опишите пожалуйста как работает схема...

Сначала идет заряд АКБ через конденсатор,диод и транзистор.Напряжение на конденсаторе растет,до
30в,срабатывает пороговое устройство на тиристоре и происходит разряд конденсатора на АКБ.При отпирании
тиристора, транзистор питающий цепь должен закрыться.И так далее.

shvirkoff62 пишет: Сначала идет заряд АКБ через конденсатор,диод и транзистор.Напряжение на конденсаторе растет,до
30в,срабатывает пороговое устройство на тиристоре и происходит разряд конденсатора на АКБ.При отпирании
тиристора, транзистор питающий цепь должен закрыться.И так далее.

а через что заряжается конденсатор, через АКБ в обратном включении ???

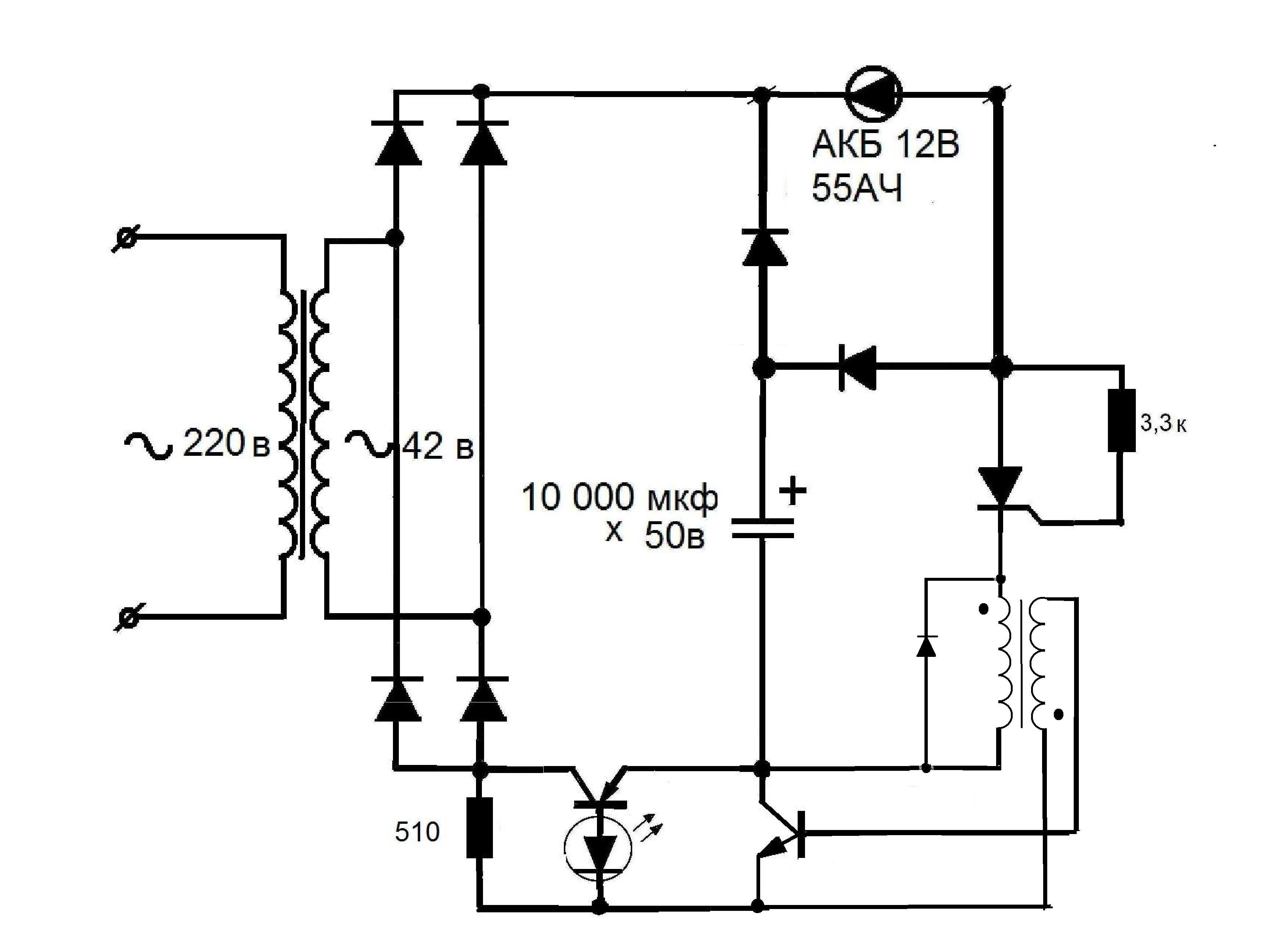

Так думаю будет работать лучше.

chiksat пишет:

shvirkoff62 пишет: Сначала идет заряд АКБ через конденсатор,диод и транзистор.Напряжение на конденсаторе растет,до
30в,срабатывает пороговое устройство на тиристоре и происходит разряд конденсатора на АКБ.При отпирании
тиристора, транзистор питающий цепь должен закрыться.И так далее.

а через что заряжается конденсатор, через АКБ в обратном включении ???

В начальный момент когда тиристор закрыт,конденсатор заряжается от источника через АКБ подзаряжая ее,затем конденсатор разряжается на АКБ через тиристор,еще раз подзаряжая АКБ,но уже запасенной в нем энергией.
