ТЕМА:

shvirkoff62 пишет: Сначала идет заряд АКБ через конденсатор,диод и транзистор.Напряжение на конденсаторе растет,до
30в,срабатывает пороговое устройство на тиристоре и происходит разряд конденсатора на АКБ.При отпирании
тиристора, транзистор питающий цепь должен закрыться.И так далее.

а через что заряжается конденсатор, через АКБ в обратном включении ???

Так думаю будет работать лучше.

chiksat пишет:

shvirkoff62 пишет: Сначала идет заряд АКБ через конденсатор,диод и транзистор.Напряжение на конденсаторе растет,до
30в,срабатывает пороговое устройство на тиристоре и происходит разряд конденсатора на АКБ.При отпирании
тиристора, транзистор питающий цепь должен закрыться.И так далее.

а через что заряжается конденсатор, через АКБ в обратном включении ???

В начальный момент когда тиристор закрыт,конденсатор заряжается от источника через АКБ подзаряжая ее,затем конденсатор разряжается на АКБ через тиристор,еще раз подзаряжая АКБ,но уже запасенной в нем энергией.

shvirkoff62 пишет:

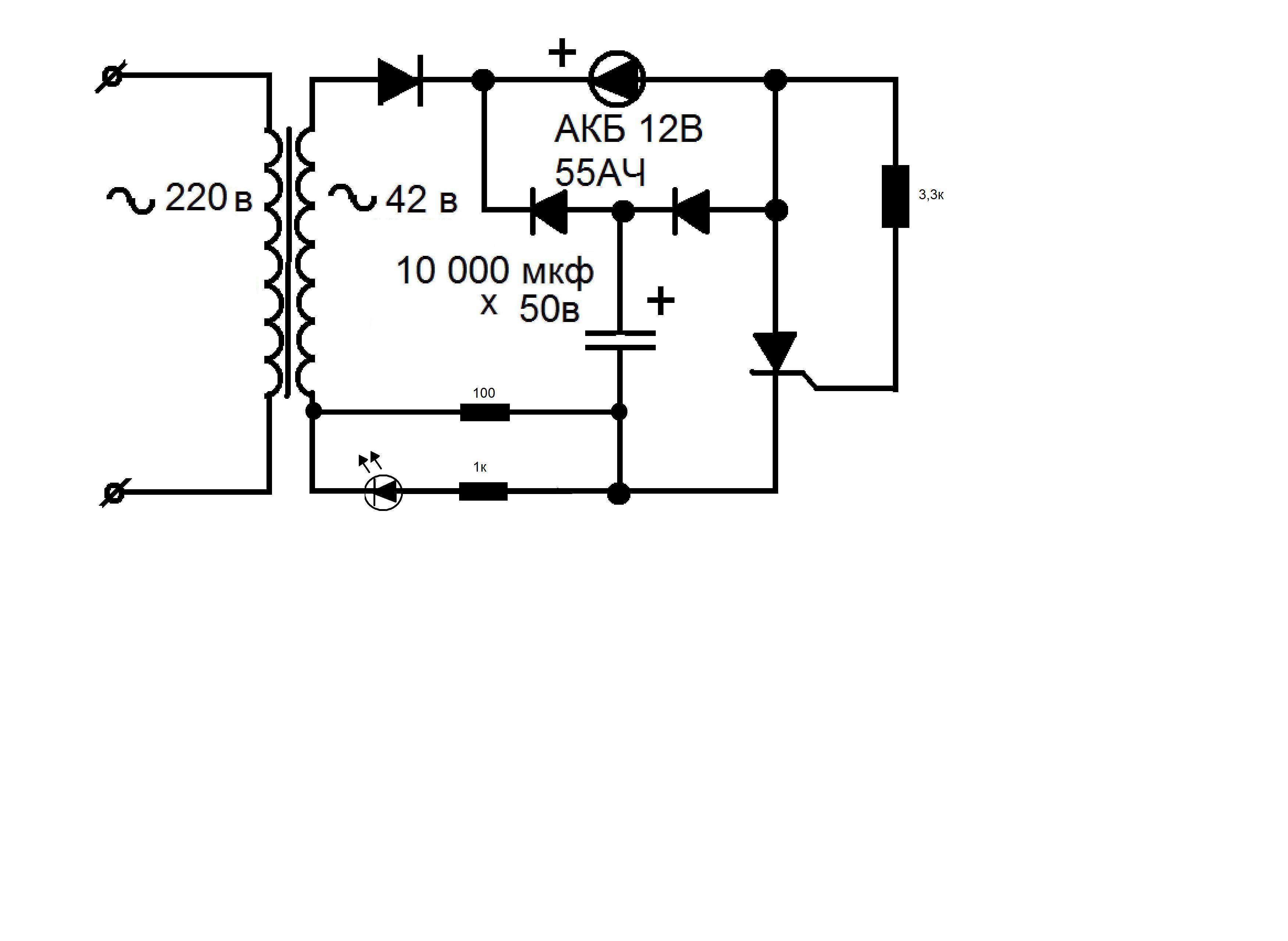

Рабочее,экономичное зарядное устройство,потребление менее 5 ват.

Советую собрать с начала по этой схеме.Последующие это попытка снижения потерь энергии на балластном сопротивлении(в виде лампочки).

Или так.

Время разряда конденсатора короткое,поэтому возиться с электронным баластом,особого смысла нет,если только ради спортивного интереса.
Процесс умножения эенргии возможен путем ее накопления с течением времени или затраты времени.

shvirkoff62 пишет:

shvirkoff62 пишет:

Рабочее,экономичное зарядное устройство,потребление менее 5 ват.

Советую собрать с начала по этой схеме.Последующие это попытка снижения потерь энергии на балластном сопротивлении(в виде лампочки).

А не проще поставить последовательно первичке токоограничительный конденсатор? И удалить активные потери (лампочку, резистор). И это, 10000 мкФ, не многовато ли для тиристора будет?

А вообще, каким "боком" ЭТО относится к Копецу???

Что-то я не пойму, как эта схема может работать!? Виталий, Т122-25-12 работает в одной ЭУ с конденсатором 2200мкф. 400в.(выводы под винт) и запирающем 40мкф. 630в. уже лет 8. Да, стоит вообще без какого либо радиатора! Так что 10000мкф. при таком напряжении думаю потянет тоже. Можно ведь и более мощный поставить. например 70TPS12.

diod пишет: Что-то я не пойму, как эта схема может работать!?

Да не, схема работоспособна, абсолютно. Возможно только что он не указал на схеме динистор в цепи У Э тиристора. Сначала, происходит заряд АКБ обычным током (допустим 5 А, зависит от сопротивления лампы накаливания). Затем, когда ёмкость зарядиться до напряжения открытия тиристора, тот откроется и ИМПУЛЬСНО (с огромным мгновенным током (зависит от внутреннего сопротивления батареи)), разрядит конденсатор на батарею. Это, дэсульфататор. Правда, правильнее было бы при разряде АКБ, подавать зарядные токовые импульсы, а при заряде - разрядные.

diod пишет: Виталий, Т122-25-12 работает в одной ЭУ с конденсатором 2200мкф. 400в.(выводы под винт) и запирающем 40мкф. 630в. уже лет 8.

А какая амплитуда тока в импульсе? 1000 А есть? И какова длительность импульса? Частота следования? АКБ удалось десульфтировать (восстановить)? Просто у меня "кролик" появился для опытов. 55 А/ч.

Виталий пишет:

diod пишет: Виталий, Т122-25-12 работает в одной ЭУ с конденсатором 2200мкф. 400в.(выводы под винт) и запирающем 40мкф. 630в. уже лет 8.

А какая амплитуда тока в импульсе? 1000 А есть? И какова длительность импульса? Частота следования? АКБ удалось десульфтировать (восстановить)?

Она у моего знакомого, длительность 3-5-10мс., переключается запирающие емкостя, там их 4шт. 10мкф. 630в. Частота от 10 до 60-80Гц. Амплитуда тока.... хрен его знает, но две ЛН по 500вт. пыхают как стробоскоп.

diod пишет: Она у моего знакомого, длительность 3-5-10мс., переключается запирающие емкостя, там их 4шт. 10мкф. 630в. Частота от 10 до 60-80Гц. Амплитуда тока.... хрен его знает, но две ЛН по 500вт. пыхают как стробоскоп.

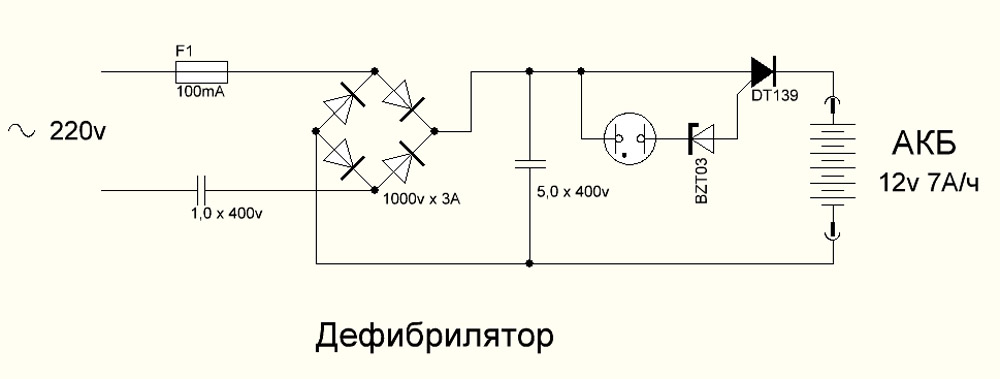

Ок. Спасибо. А лампы на 1 кВт, эт лишнее. Это трата электроэнергии. Нужно через токоограничивющий конденсатор заряжать разрядную ёмкость. Ну, это моё личное мнение. Я делаю именно так. Правда с меньшими номиналами разрядных ёмкостей. Вот мой десульфататор:

Симисистор - ВТ-139.

Виталий пишет:

diod пишет: Что-то я не пойму, как эта схема может работать!?

Да не, схема работоспособна, абсолютно. Возможно только что он не указал на схеме динистор в цепи У Э тиристора. Сначала, происходит заряд АКБ обычным током (допустим 5 А, зависит от сопротивления лампы накаливания). Затем, когда ёмкость зарядиться до напряжения открытия тиристора, тот откроется и ИМПУЛЬСНО (с огромным мгновенным током (зависит от внутреннего сопротивления батареи)), разрядит конденсатор на батарею. Это, дэсульфататор. Правда, правильнее было бы при разряде АКБ, подавать зарядные токовые импульсы, а при заряде - разрядные.

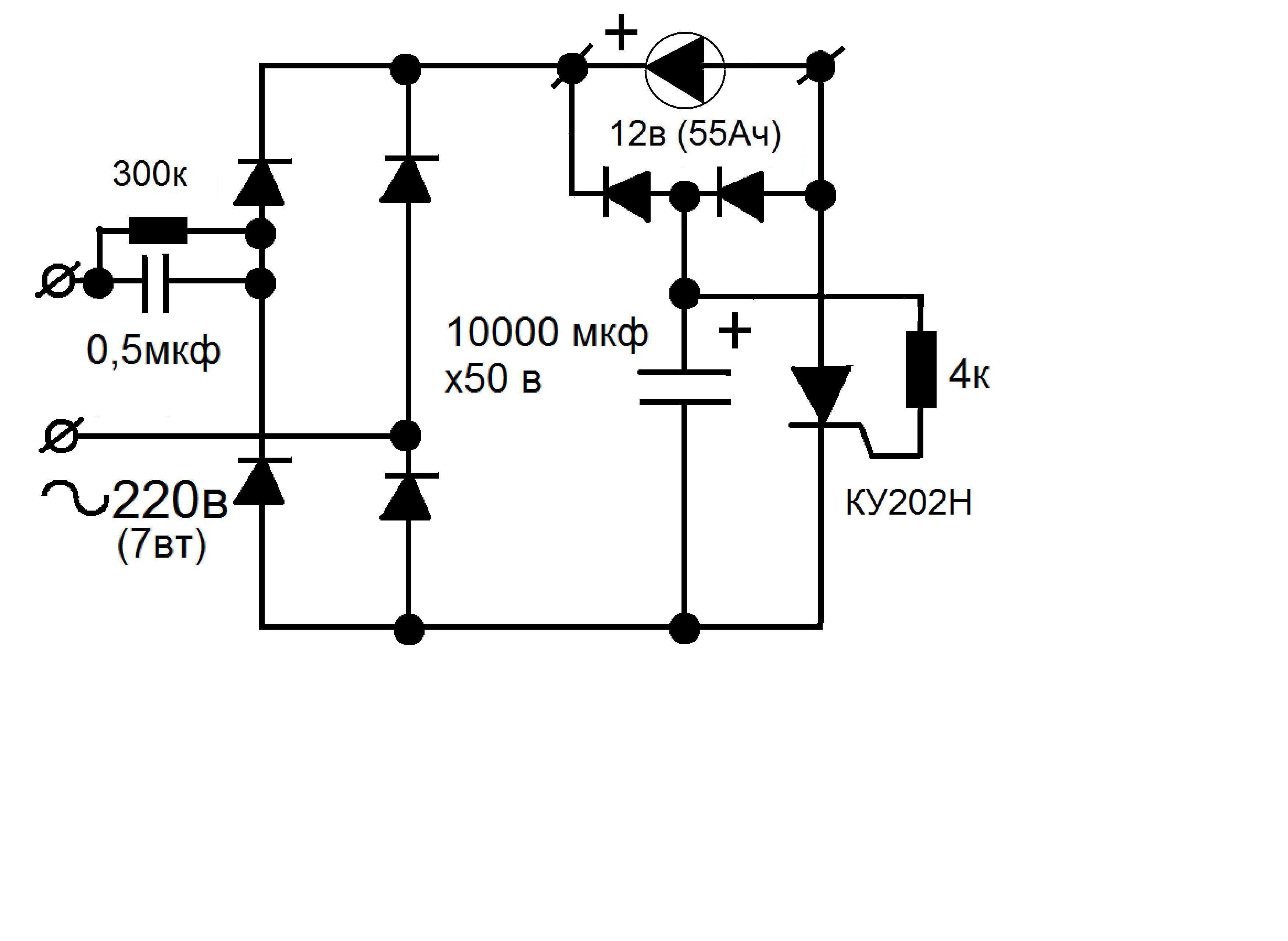

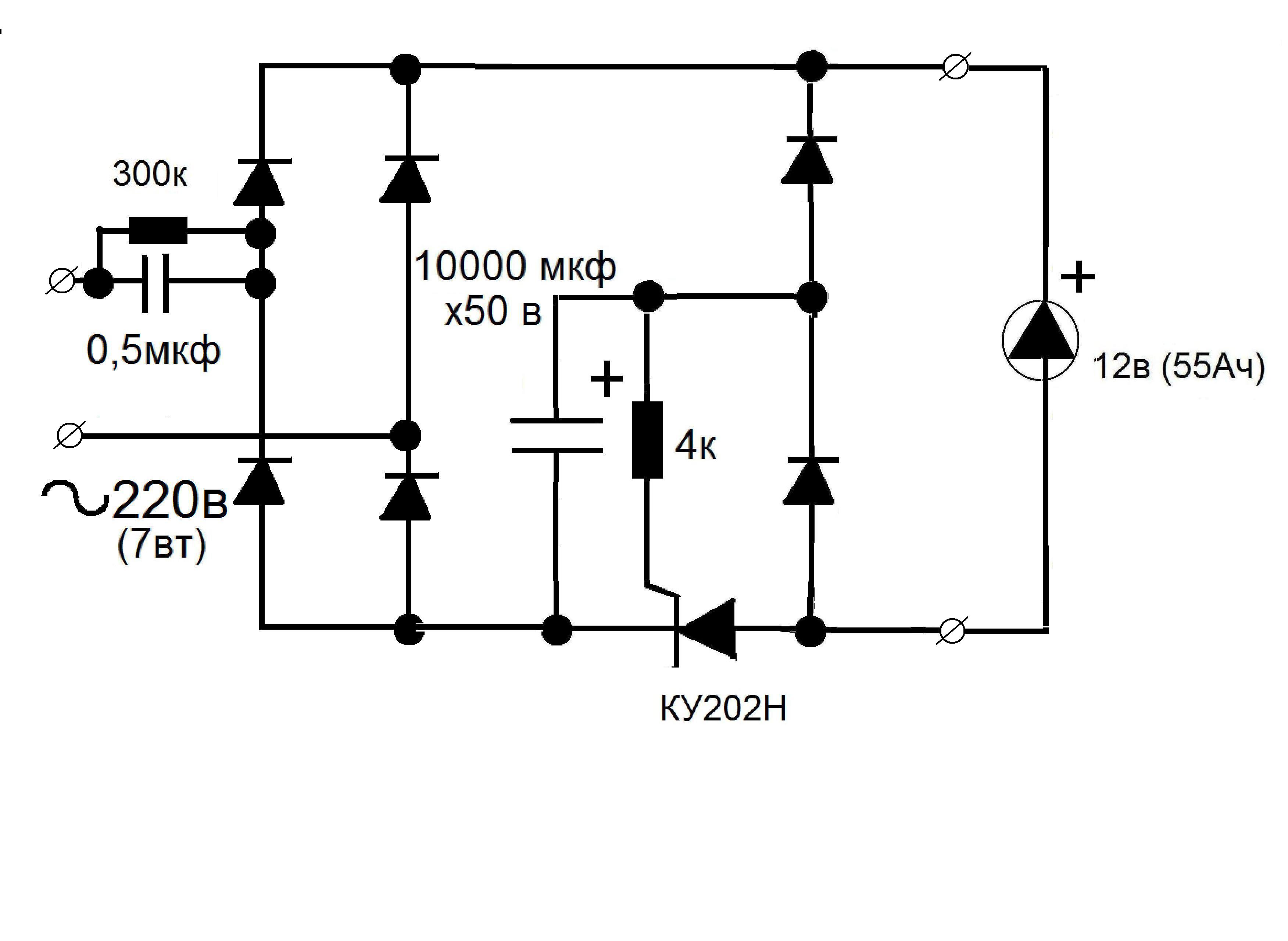

Тиристор отпирается минимальным током на управляющем выводе,который можно задать сопротивлением.При использовании тиристора КУ202Н и напряжении 30 в при мин.токе управления 10мА,сопротивление соответственно будет 3 кОм,поэтому динистор можно не ставить.Время заряда и начальный ток заряда конденсатора зависит от величены сопротивления балласта и внутреннего сопротивления АКБ.Ток разряда и время от мощности конденсатора, внутреннего сопротивления АКБ и напряжения на нем.
Смысл схемы,при мах мощ. потребления 5вт из сети ,получить в импульсе 20вт на АКБ.Как показывает практика Заряд АКБ идет не хуже,чем обычным способом.Более 3х кратного превышения напряжения от номинального АКБ,в импульсе ЗУ,допускать думаю не следует,это ограничивает мощность ЗУ,что компенсируется увеличением емкости
конденсатора.

Порог срабатывания тиристора около 40в,ток разряда в импульсе порядка 2 А,потребление из сети около
30 мА(6-7 ватт).
Есть идея закольцевать схему,через инвертор.
