Canoe1 пишет: В чем тайный смысл последней картинки ?

Диод это. Тот-же принцип как и у грунтовой батареи. Какая разница в банке с жидкостью или в земле на уровне грунтовых вод размещать пластины. Лижбы там было электричество и было что выпрямлять.

jay80 пишет: толлян это вроде тоже самое

www.nts-lib.ru/Onlin...t/ins.html

Вложение не найдено

Если я правильно понял, под номером "5" - это электрод расположенный над поверхностью воды. Так чтоб слегка касался. И электроды практически из одинаковых металлов, но разной площади. Прерыватель.
Так что не тож самое.

---

В этом случае можно будет подавать сразу постоянку и он будет трансформироватся через такой прерыватель. Доисторический инвертор получается.

Можно,, но не забывай площадь электродов эт штука тоже очень важная. Сделав из разных металлов прерыватель, ты получишь импульсник.

---

2 вольта в воду, сам же прекрасно знаешь, зачем спрашиваешь?
127 вольт дают сотни герц. Цитата из твоей ссылки: При отсутствии тока в первичной цепи газовый пузырек на электроде рассасывается, ток замыкается вновь, и явление повторяется, причем частота пульсаций составляет сотни герц.
СОТНИ ГЕРЦ!!!

Ну что, кто-нибудь подключал генератор к пищалке для часов, или обсудили теорию и на этом всё ?

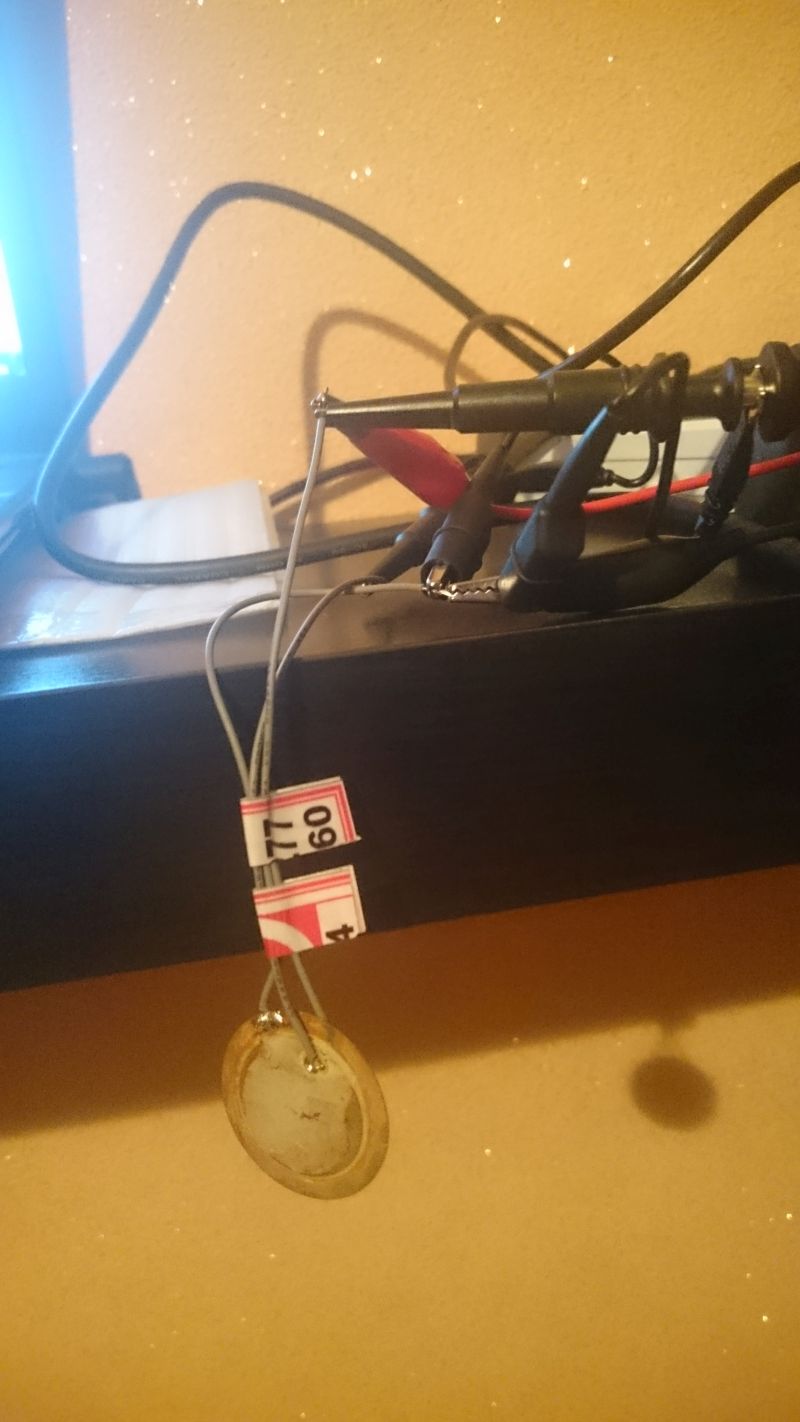

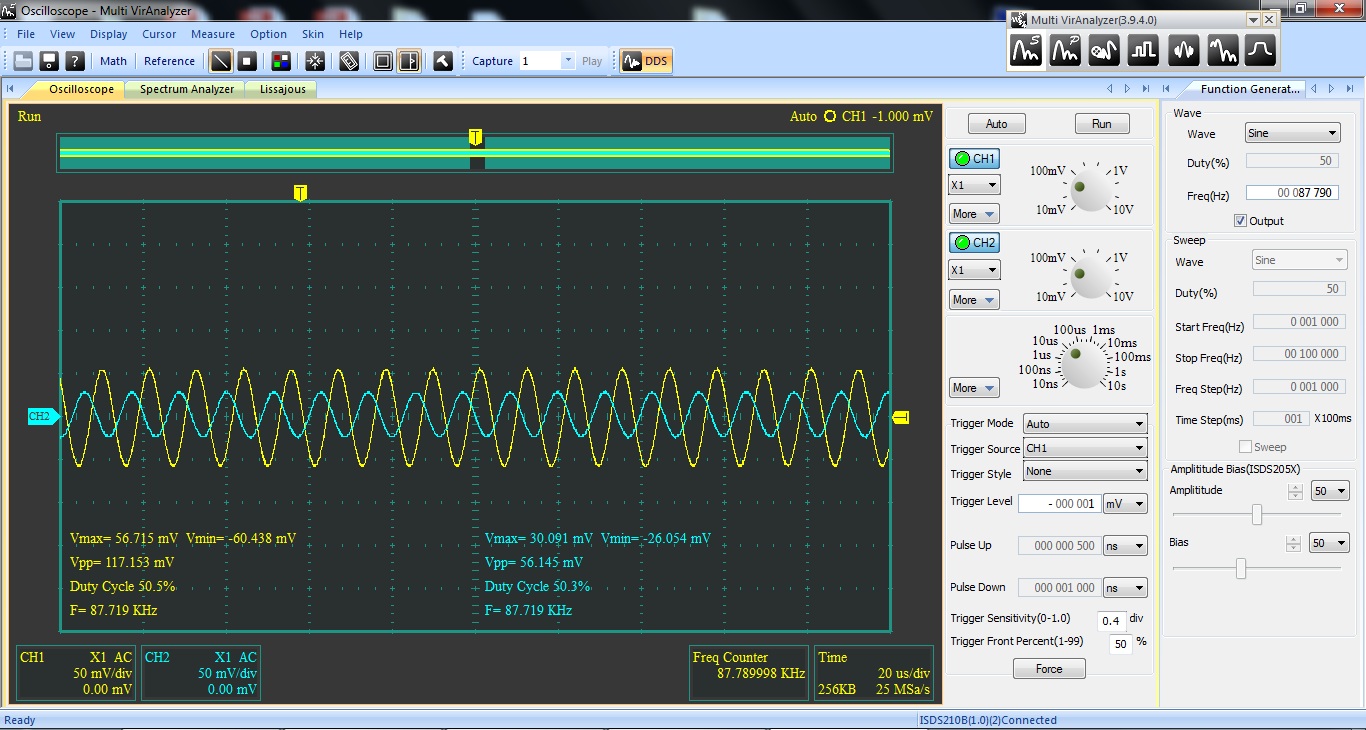

Подключил двухстороннюю пьезу на генератор осциллографа. Вот что получилось. Голубая - с генератора, желтая - съемная.
Подогнал частоту резонанса. Повышайка налицо. Осталось померить что с током.

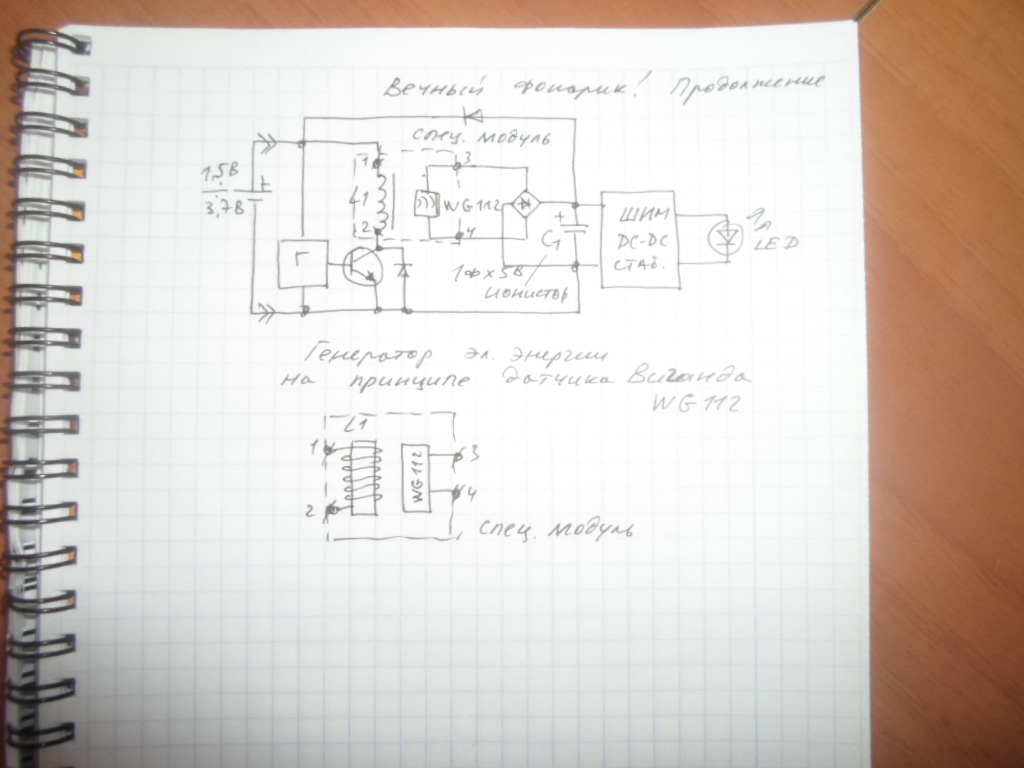

Всем привет. В продолжении начатой темы вечный фонарик предлагаю на Ваше обсуждение новый подход,а именно использование эффекта Виганда. Примерно накидал вот такую схемотехнику надеюсь всем понятно.

Дозор, здравствуйте!
А какую мощность выдает датчик относительно энергии, приложенной к магнитному потоку?
Что-то не нашел информации, кроме картинки

схема не будет работать пока не будет подмагничевания феррита постоянкой

причем тут подмагничивание?

Датчик Виганда представляет собой двухполюсник, реагирующий на магнитные поля и вырабатывающий сигналы до нескольких вольт при условии, что напряженность управляющего магнитного поля превышает величину напряженности порога зажигания.

а вот на заряде нашел

там не производится избытка энергии, происходит лишь сжатие по времени. допустим в обычном соленоиде бы все время нарастания магнитного поля тек небольшой ток, а в таком сначала вообще ничего не течет, а потом происходит сильный но и одновременно короткий бросок тока, в сумме то же самое

но если датчик так и работает, то можно применить его в качестве размыкателя контура

Идея состоит в том, что на создание внешнего магнитного поля не требуется много затрат энергии. Главное что мощность напряженности магнитного поля создается ОЭДС при размыкании дросселя. Далее выходную мощность датчика Виганда можно увеличить за счёт параллейно-последовательного соединения ещё других датчиков, размещённых вокруг катушки возбуждения. Самое интересное что датчики не дорого стоят их можно компоновать в различных комбинациях для увеличения амплитуды выходного напряжения и тока. Далее выходной синал подается на преобразователь DC-DC,который и выдает необходимые параметры на нагрузку. Ранее я уже писал что существуют специально для этих целей микроконтроллеры LTC3108.

Вы надеетесь, что суммарная ЭДС с датчиков будет большей, чем ЭДС на создание МП дросселя?
- ну, надо пробовать... жаль датчиков нет

почему то WG112 классифицируется как датчик Холла....

Extint Spin пишет: Вы надеетесь, что суммарная ЭДС с датчиков будет большей, чем ЭДС на создание МП дросселя?
- ну, надо пробовать... жаль датчиков нет

почему то WG112 классифицируется как датчик Холла....

Советую разобраться, для начала, по конкретней.

Extint Spin
Для датчиков Холла нужно всегда внешнее питание,так же они имеют совершенно другой конструктив. Датчики Виганда в большенстве продавцы относят к датчикам Холла, т.к. они являются магнитными датчиками как и датчики Холла. Только принципы работы этих датчиков разные абсолютно. Датчики Виганда свободно продаются в м-не Чип и Дип где-то 100р. за шт. Достать их не проблема.

Extint Spin

Ещё одно пояснение, датчик Виганда ничего не коммутирует. Он просто выдает на вых. короткий импульс напряжения положительной или отрицательной полярности в зависимости какой стороной плюсом или минусом будет воздействовать внешнее магнитное поле. Он работает как триггер - есть внешнее магнитное поле на вых. появляется короткий импульс напряжения до 2-3 Вольт, или положительной или отрицательной полярности в зависимости от полярности внешнего магнитного поля. Если нет внешнего магнитного поля -соответственно на вых. ничего нет 0 вольт. Всё очень просто. Одно из применений таких датчиков я выше показал на схеме вечного фонарика.

Extint Spin
Еще было бы интересно посмотреть если параллейно катушке подключить конденсатор и вогнать такой колебательный контур в резонанс тока, попробовать снять с этого процесса через наш датчик. Ведь он никак не влияет на это процесс, зато на выходе будет выдавать необходимое напряжение. Не сбивая сам процесс резонанса. Т.е. ещё никто здесь на форуме такого не получал, все только мечтали об этом. Ну вот - время пришло!
