ТЕМА:

Собственно по 200Вт генератору Капанадзе, это тот где используется блок розжига.

Есть информация, что данную установку собирал не Капанадзе! И она является фейком.

И немного по самому блоку розжига.

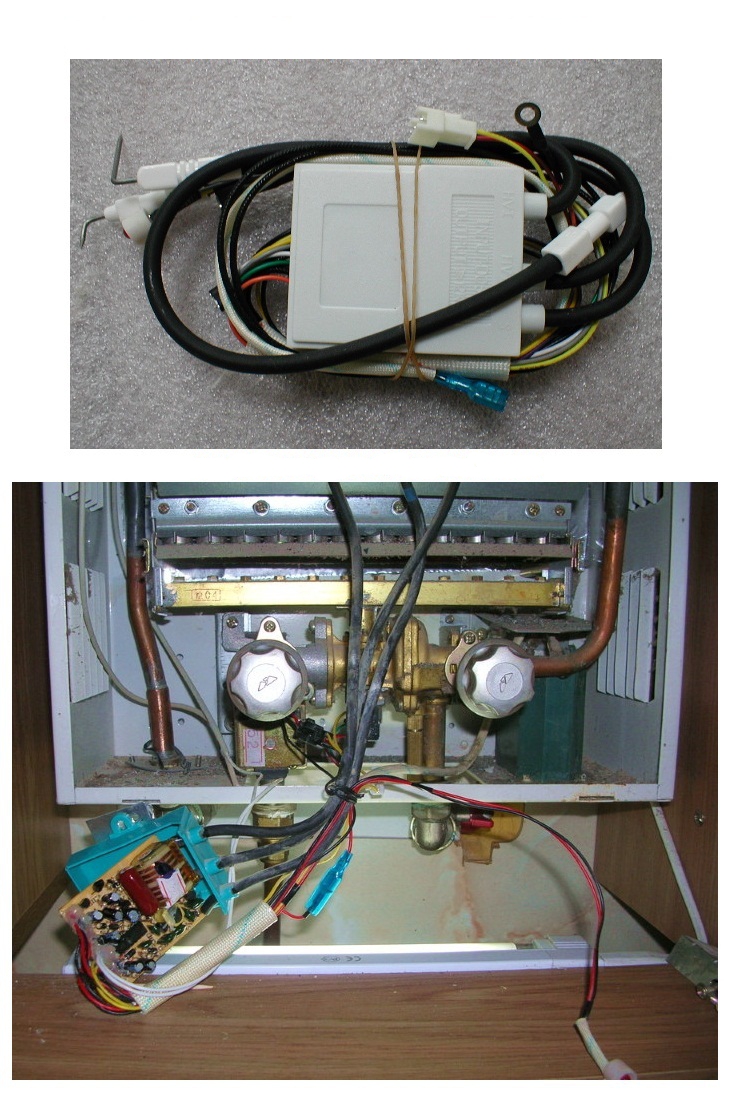

Внешний вид блока:

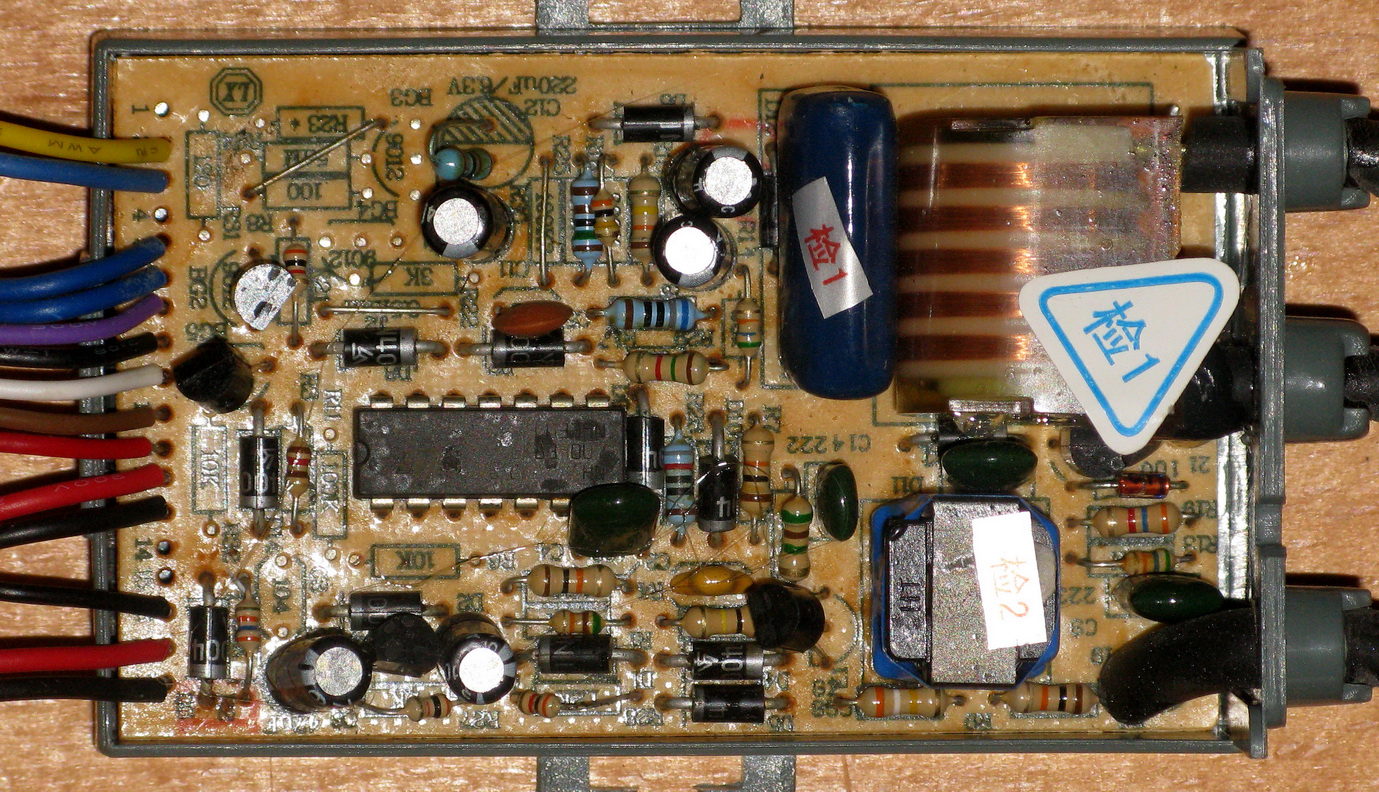

Плата со стороны деталей:

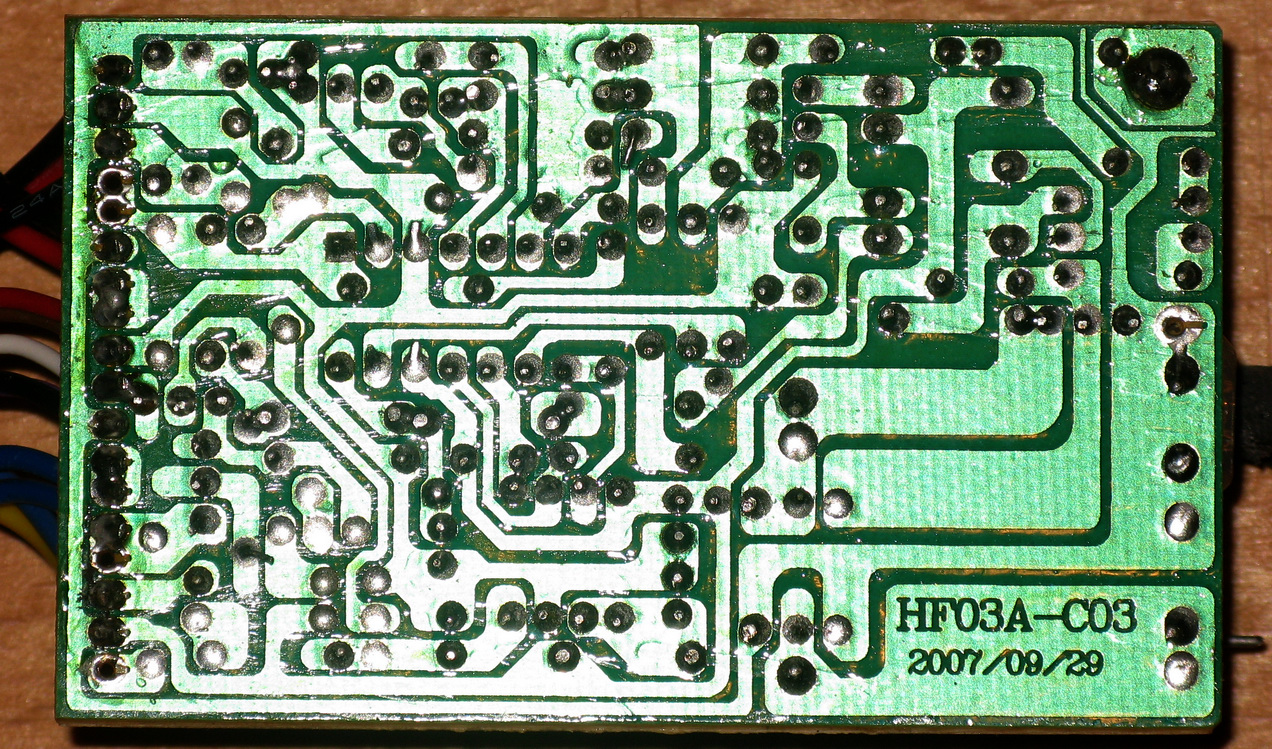

Плата с обратной стороны:

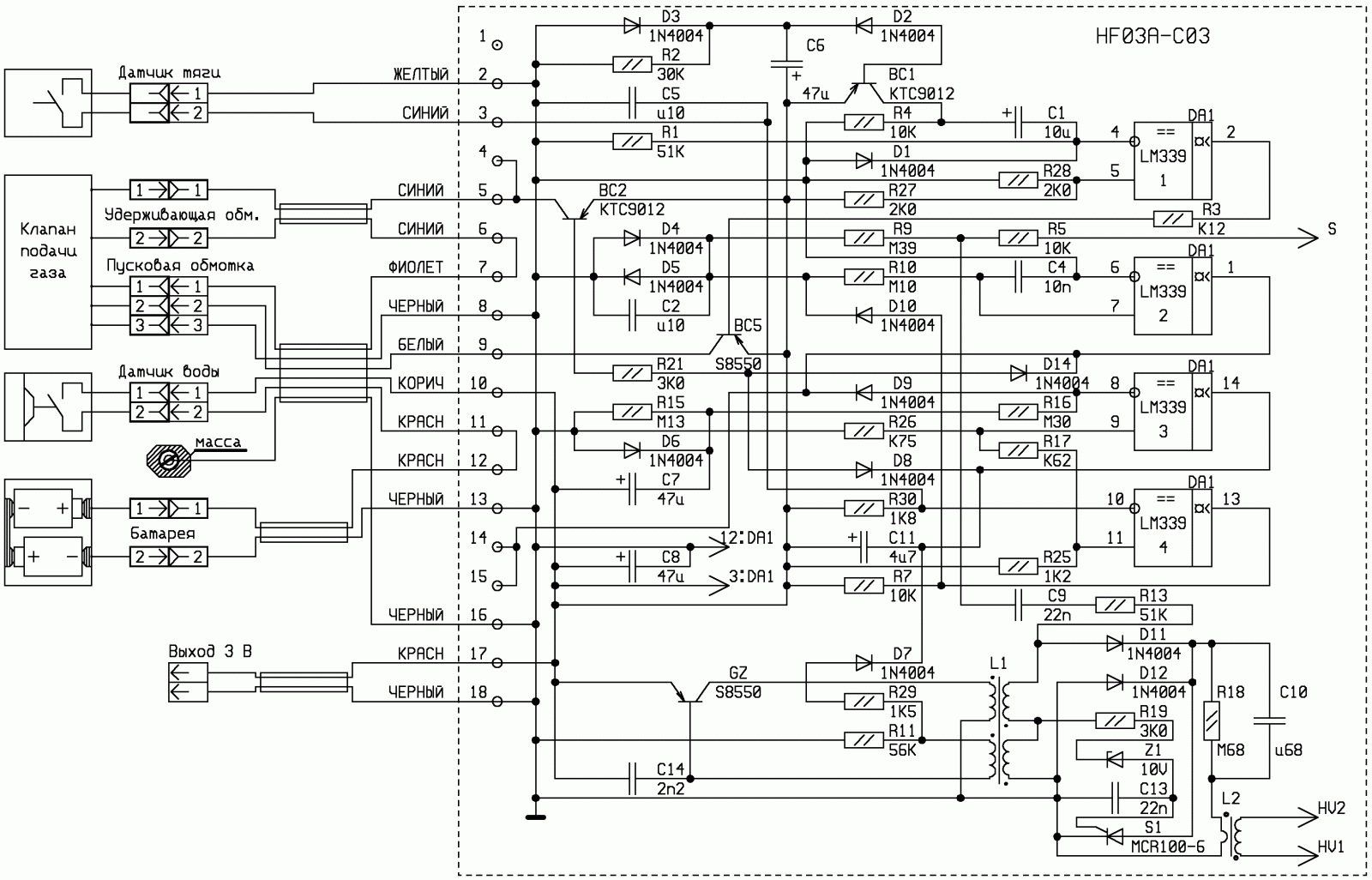

Принципиальная схема:

Немного по выходной части. Как я понял частота искры никак не контролируется и зависит от времени зарядки конденсатора С10.
Блок зарядки собран по автогенераторной схеме на элементах GZ, C14, R11 и трансформаторе L1. Цепочка R29, D7 и компаратор DA1.3 разрешают или запрещают работу автогенератора.
Параметры тиристора можно посмотреть здесь www.chipdip.ru/produ...100-6-rlg/

Если посмотреть на выходную ВВ часть то на выходе трансформатора короткие ВВ импульсы. Полярность импульсов зависит от того какой из ВВ выводов вы примете за ноль, т.е. относительна.

Дополнения от Multik'a:

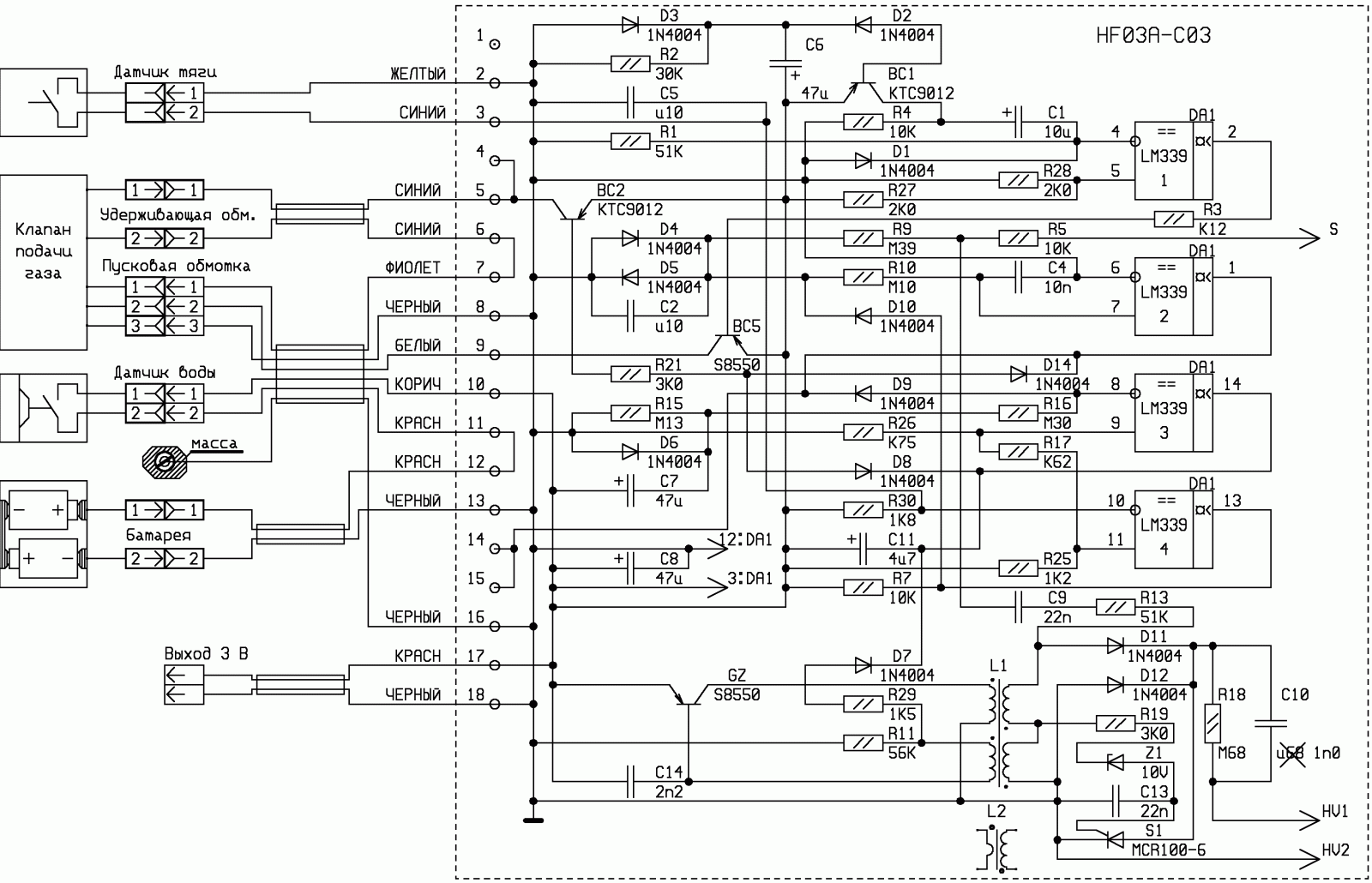

Раз уж тут собрались мои картинки по поджигу, для полной ясности хочу добавить, что я пробовал использовать этот блок в репликации установки 200 Вт не только в полном сборе, но и без выходной катушки, для раскачки индуктора:

В первом варианте:

ВНИМАНИЕ: Спойлер!

И во втором варианте:

ВНИМАНИЕ: Спойлер!

И должен заметить, что при питании от 5 В раскачка была ощутимой и частота была десятки Гц.
Но ведь никто, кроме Капы и того парня, который это клепал, не знает, какая частота в установке 200 Вт.

Послушайте звук при включении установки, услышите щелчок реле.....

DELAMORTO пишет: Послушайте звук при включении установки, услышите щелчок реле.....

Дел...ты,же знаешь...что двухсотватка был фейк..и Капанадзе к ней отношения не имеет.

mmc пишет:

DELAMORTO пишет: Послушайте звук при включении установки, услышите щелчок реле.....

Дел...ты,же знаешь...что двухсотватка был фейк..и Капанадзе к ней отношения не имеет.

как это не имеет ? САМ КАПА ее собирал, то что его на видео не было ничего не значит.

3dmax пишет:

mmc пишет:

DELAMORTO пишет: Послушайте звук при включении установки, услышите щелчок реле.....

Дел...ты,же знаешь...что двухсотватка был фейк..и Капанадзе к ней отношения не имеет.

как это не имеет ? САМ КАПА ее собирал, то что его на видео не было ничего не значит.

не имеет...это был развод для американца..сам капа был против этого..спал пьяный и сильно возмущался проделками своего соседа...когда проснулся..пока тот не поделился с ним зеленью..закрыли бы эту тему..что народ.с панталыку сбивать

mmc пишет: не имеет...это был развод для американца..сам капа был против этого..спал пьяный и сильно возмущался проделками своего соседа...когда проснулся..пока тот не поделился с ним зеленью..закрыли бы эту тему..что народ.с панталыку сбивать

Откуда такая информация, можно поподробней? Я в первый раз такое слышу.

Vasilius пишет:

mmc пишет: не имеет...это был развод для американца..сам капа был против этого..спал пьяный и сильно возмущался проделками своего соседа...когда проснулся..пока тот не поделился с ним зеленью..закрыли бы эту тему..что народ.с панталыку сбивать

Откуда такая информация, можно поподробней? Я в первый раз такое слышу.

какая разница откуда инфа..у бывшего админа старого странника Дмитрия спросите...от кого он 90 процентов видео первых установок получил..которые рассползлись потом по всему инету..раз сказал что эта установка не заслуживает внимания...значит так и есть..

mmc пишет:

3dmax пишет:

mmc пишет:

DELAMORTO пишет: Послушайте звук при включении установки, услышите щелчок реле.....

Дел...ты,же знаешь...что двухсотватка был фейк..и Капанадзе к ней отношения не имеет.

как это не имеет ? САМ КАПА ее собирал, то что его на видео не было ничего не значит.

не имеет...это был развод для американца..сам капа был против этого..спал пьяный и сильно возмущался проделками своего соседа...когда проснулся..пока тот не поделился с ним зеленью..закрыли бы эту тему..что народ.с панталыку сбивать

это он вам сам сказал ? А я помню что америкос рассказывал что все было ок, и не было никаких разводов.

Давайте посмотрим на зад и соберем все изречения что то или иное устройство капанадзе это фейк. И что же мы увидим, а вот что, те кто так орёт брызгая слюной не раз орали что они разгадали секрет Капанадзе и даже повторили. Вот они и орут что фейк.

То что удалось разглядеть. Все провода Электроподжига собраны в один пучок и изоленктой к заземлению примотаны. Розовый и желтый провод к поджигу отношения не имеют. Земля и минусовая клемма аккумулятора гальванически связаны. Под коаксиалом есть еще одна обмотка. 2 провода из коробки цепляются к силовому кабелю выходного транса. Один из этих проводов тонкий другой толстый

Vasilius пишет:

Собственно по 200Вт генератору Капанадзе, это тот где используется блок розжига.

Есть информация, что данную установку собирал не Капанадзе! И она является фейком.

Теперь я могу утверждать что установку 200вт делал Капанадзе и она не является фейком. Доказательная часть. Если внимательно смотреть видео с зеленой банкой то можно увидеть одинаковое один в один строение катушек(выходного трансформатора) в обоих видео

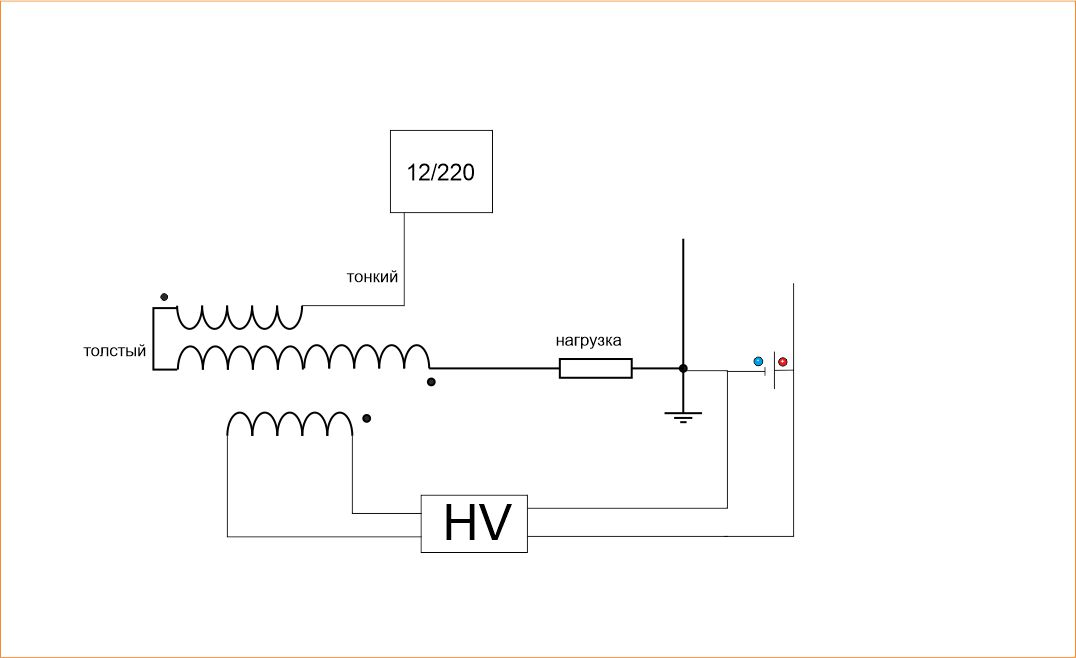

Вы хотите схему, есть у меня. Благодаря очень доброму человека впервые выставляю схему выходной части. Она полностью соответствует установки 2012 года аквариум и гаражной установки 200вт разница в размерах выходной катушки. Обратите внимание выходная катушка по сути одна, но слои в разные стороны и до 1/2 длинные не просто так. это первоеИ второе тут не сложно подумайте как организован самозапит в этих установках если мы не видим на выходе ни моста ни транса тогда и остальная часть схемы дорисуется сама собой.
