ТЕМА:

Если там есть желтый провод, но наверняка он уходит на газовый клапан

maverik пишет:

Если там есть желтый провод, но наверняка он уходит на газовый клапан

знаю четыре газовые колонки. красные и черные провода. желтых нет. желтым может быть газовый шлоанг
и масса в колонке не используется. так что на клапан пара проводов

Есть розжиг с датчиком пламени, при гашении пламени искра подаётся автоматически.

.
.
.

но это не точно

.

Bombar пишет:

но это не точно

"Контрольный электрод" и есть датчик пламени.

maverik пишет:

Какой алгоритм действий нужно выполнить чтобы запустить его? Я с таким дело не имел поэтому спрашиваю. Вот стоя я перед ним, дальше мне что надо сделать воду открыть, газ открыть, поджечь? Ещё интересуют временные промежутки между действиями хотя бы примерно

Ты что, калонку вместо газового котла влупил? а она газ вырубает через некоторое время?

Mehanikc пишет:

maverik пишет:

Какой алгоритм действий нужно выполнить чтобы запустить его? Я с таким дело не имел поэтому спрашиваю. Вот стоя я перед ним, дальше мне что надо сделать воду открыть, газ открыть, поджечь? Ещё интересуют временные промежутки между действиями хотя бы примерно

Ты что, калонку вместо газового котла влупил? а она газ вырубает через некоторое время?

у капанадзе в 200вт установке используется система розжига от газовай плиты, в ней есть искрообразование частотой 50гц.

mastervintik-ru.turb...higa-gaza/

SMD, скинь фотку как выглядит система розжига от газовай плиты, а то я что то совсем запутался.

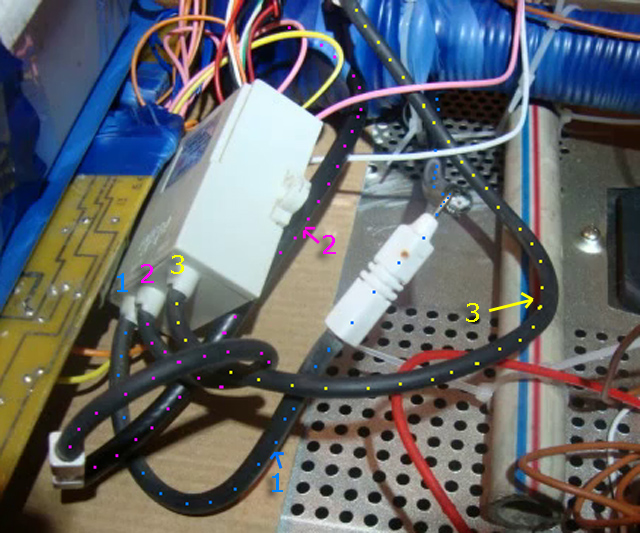

Информация для всех. В данной установке капа использовал модуль управления проточным газовым котлом по типу Нева! А не блок розжига от газовой плиты.
В связи с этим надо знать полностью как работает данный модуль какие токи где протекают и какая логика работы. Я с такими не работал поэтому мне трудно судить.
Как для себя я выделил в силовом плане данный модуль управляет соленоидом, который перекрывает газ. На выходе 2 высоковольтных конца и датчик ионизации.
Момент 1
Судя по схеме последняя цепь формирующая импульс для высокого стоит тиристор через который разряжается кондёр. Направление тока одностороннее. На вторичке значит импульс тока тоже односторонний, а не переменка!
Момент 2
Кто внимательный заметил как происходит подключение этого модуля к коаксиалу. Получается задействован только один высоковольтный выход, второй для вида между витками воткнут.
Момент 3
Датчик ионизации воткнут в оставшийся конец коаксиала. Это видно по маркировке он с рёбрами идёт.



Далее нужно понимать логику работы модуля и как работает датчик ионизации. Напомню горение пламени создает ионы в газе. Положительные притягиваются к датчику ионизации тем самым возникает маленький ток в цепи датчика. Нет тока происходит перекрытие газа.
Момент 4
Жёлтый провод идущий из модуля под контейнер и потом из контейнера в выходную катушку. Я полагаю это силовой провод от клапана газа.
Тогда получается Капанадзе получил полностью синхронизированное готовое устройство.
Подается импульс на розжиг (высокое напр. в коаксиал), одновременно с этим низкое напр. и доступный ток идёт в выходную катушку. Пока высокое есть в коаксиале датчик ионизации держит желтый провод под напругой. Как только импульс гаснет, желтый провод либо на землю сажается либо просто питание снимается.
То есть устройство совсем примитивное. Далее пока воздержусь от описания. Но намекнут в какую сторону копать когда индуктор замыкается даже через искру это получается полноценная замкнутая цепь, в которой индуктор мало витков, выходная катушка много витков, а значит усиление тока.
В выходном трансе всего 2 катушки.

П.С. когда то давно деломорто говорил что высокое подаётся на земляной кабель поэтому искра такая вялая получается как в видео гринбокс. Похоже так и есть

Собственно по 200Вт генератору Капанадзе, это тот где используется блок розжига.

Есть информация, что данную установку собирал не Капанадзе! И она является фейком.
strannik-2.ru/index....tart=0#104
Получается обсуждение фейка, так как автор темы первым же постом это утверждает )))
Куда ещё кривая выведет?
Ну и каков же принцип работы данного блока розжига из этой установка Капанадзе?

Разблокировано. Я думаю пояснять где это можно использовать не нужно.

Binks пишет:

SMD, скинь фотку как выглядит система розжига от газовай плиты, а то я что то совсем запутался.

у капанадзе такое

SMD пишет:

Binks пишет:

SMD, скинь фотку как выглядит система розжига от газовай плиты, а то я что то совсем запутался.

у капанадзе такое

Раз это система от розжига газовой плиты, тогда ладно.

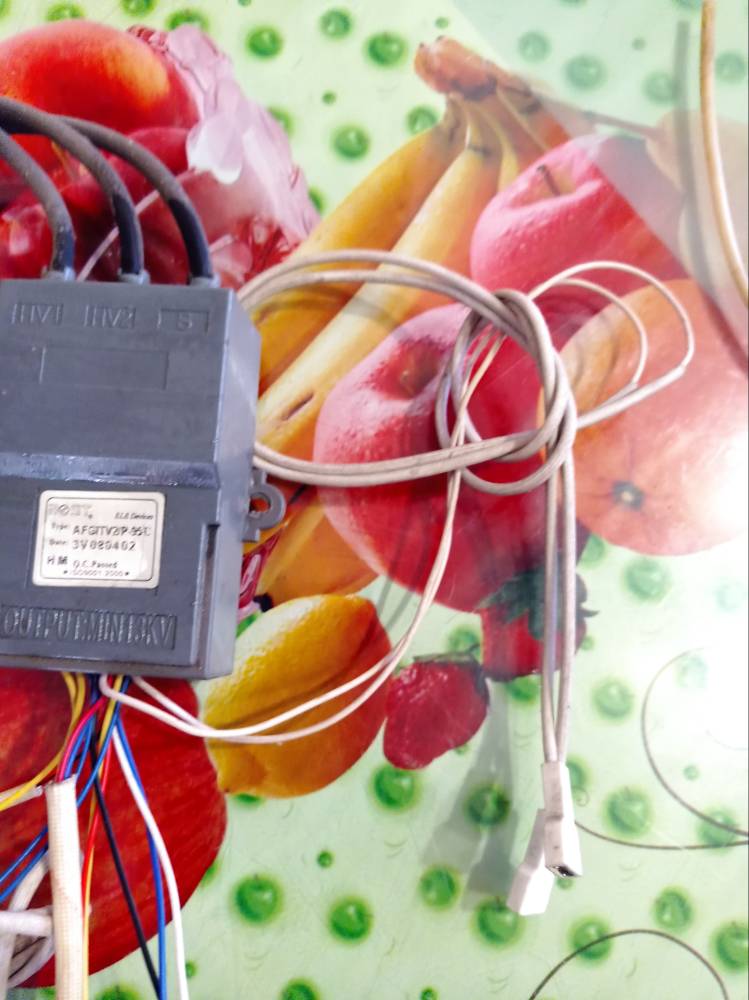

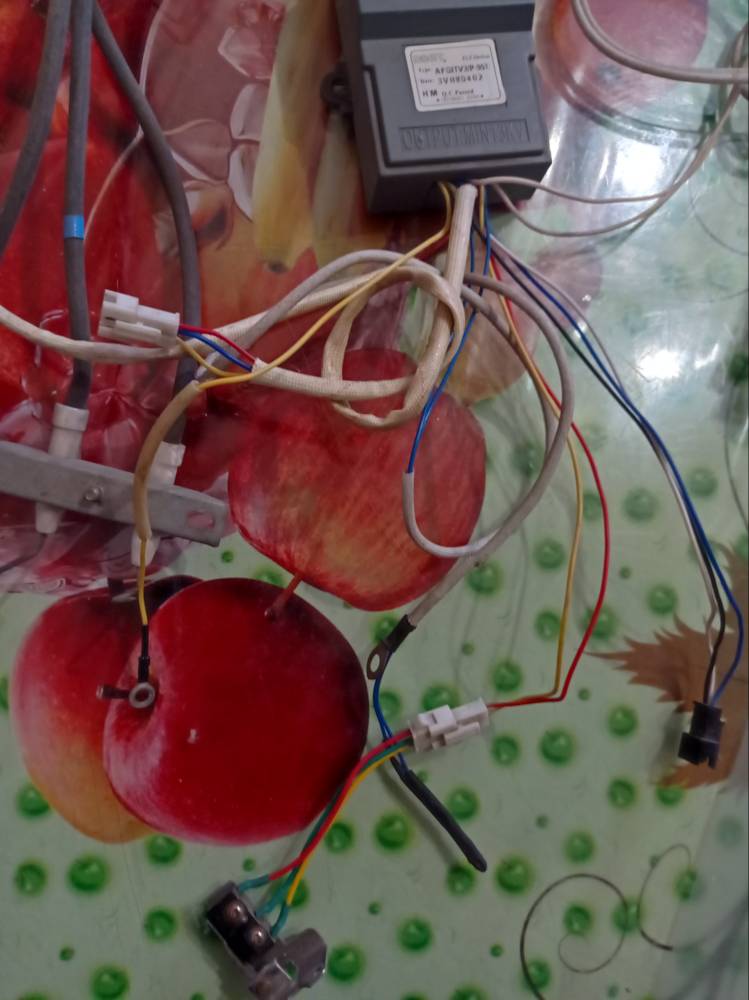

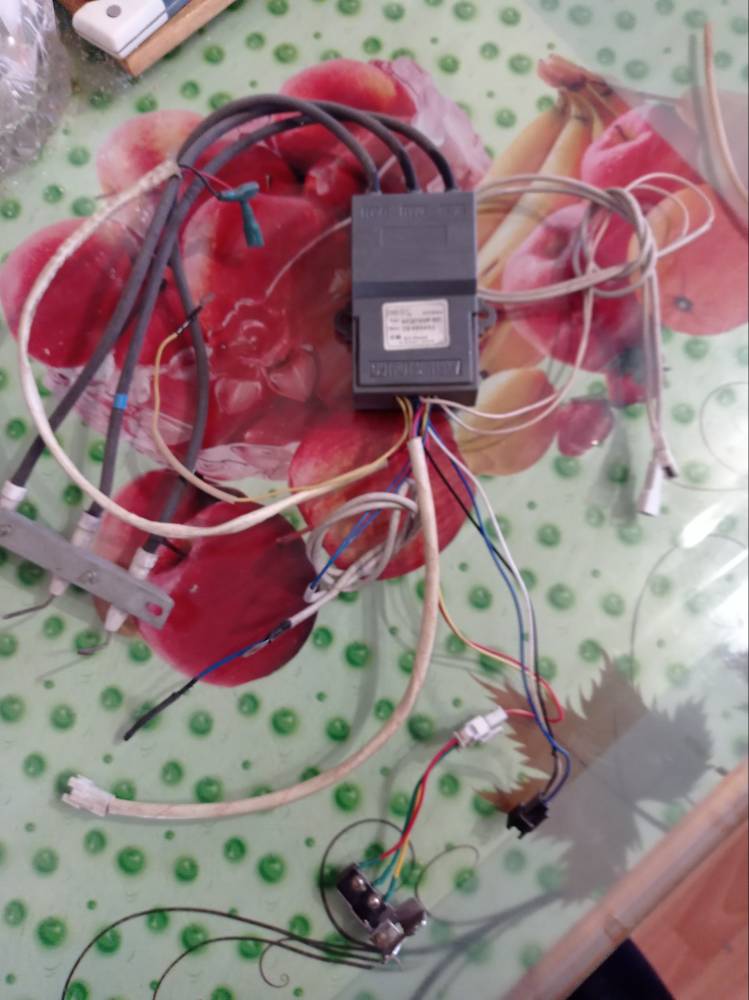

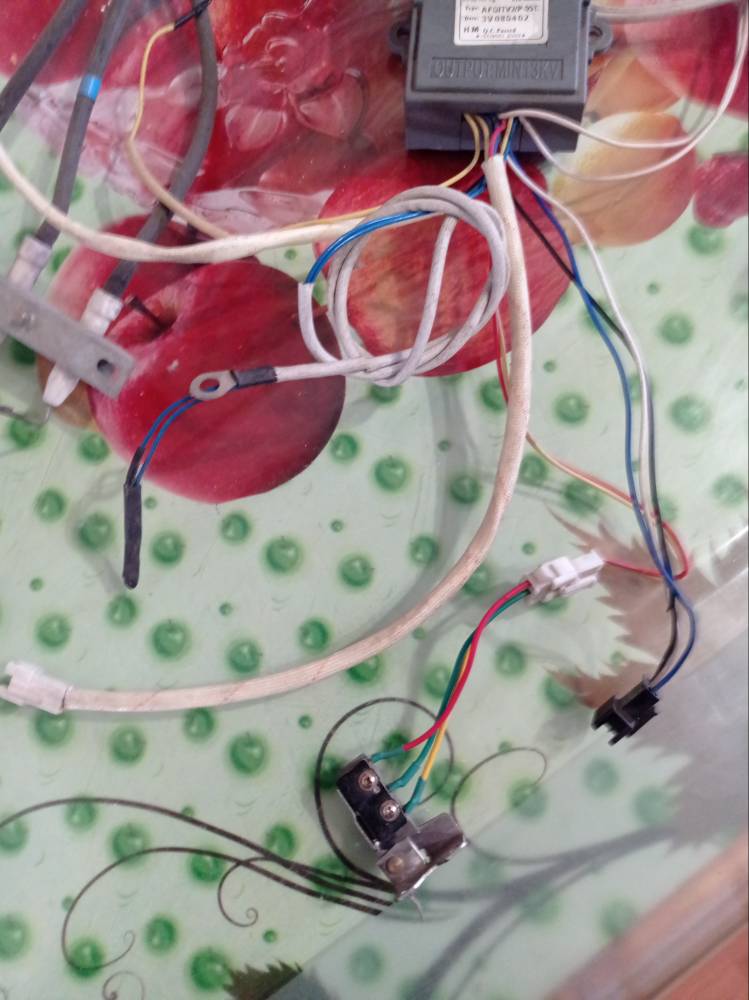

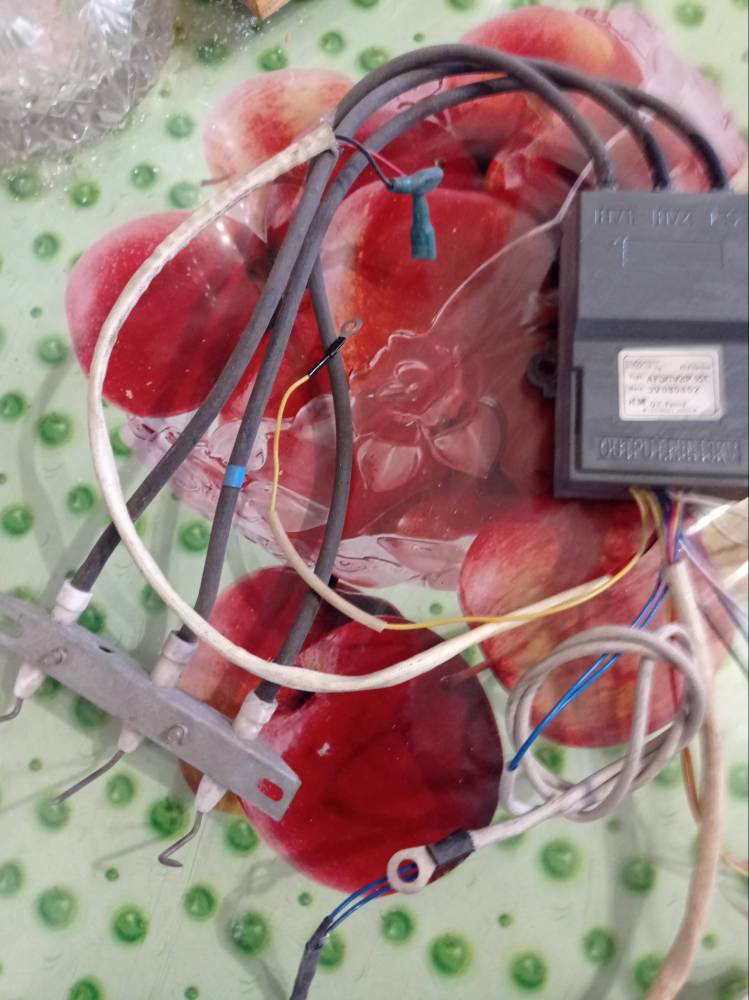

Значит это блок розжига газовой колонки:
