Виктор Григ
Конечно идеи у Вас хорошие, но что касается практики они сильно хромают. Лично решил проверить Ваши идеи насчёт линии задержки из простой индуктивности и диода опираясь на принцип от малого к большому. Так Вот существенной разницы я не заметил что с линией задержки что без неё, светодиод как горел так и горел, включал по разному эффекта не нашёл. Поэтому что бы реализовать Ваш принцип необходимы ещё и практические навыки в получении этого самого эффекта о котором Вы пишите. Нужна какая то модуляция что бы эффективно накапливала энергию линия задержки, также еще синхронизатор подачи вовремя этой энергии в момент нарастания тока на нагрузке.

[vitus]

Виктор хотелось бы узнать о настройке линии задержки на L C контуре. На что конкретно нужно обратить внимание?

[Виктор Григ]

Виктор Григ
Конечно идеи у Вас хорошие, но что касается практики они сильно хромают. Лично решил проверить Ваши идеи насчёт линии задержки из простой индуктивности и диода опираясь на принцип от малого к большому. Так Вот существенной разницы я не заметил что с линией задержки что без неё, светодиод как горел так и горел, включал по разному эффекта не нашёл. Поэтому что бы реализовать Ваш принцип необходимы ещё и практические навыки в получении этого самого эффекта о котором Вы пишите. Нужна какая то модуляция что бы эффективно накапливала энергию линия задержки, также еще синхронизатор подачи вовремя этой энергии в момент нарастания тока на нагрузке.

Смотрю, что через недельку не получится....
Мысли очень интересные, не могли бы скинуть схемку эксперимента с диодом.
С уважением, Виктор Григ.

[vitus]

Виктор каковы числовые значения индуктивности и емкости в LC контуре?

[Виктор Григ]

Виктор хотелось бы узнать о настройке линии задержки на L C контуре. На что конкретно нужно обратить внимание?

Давайте потихонечку двинемся дальше.

Спойлер

Когда начинали экспериментировать с "голой" индуктивностью в качестве линии задержки, то сразу пошли во банк:
взяли трансформатор от микроволновки и вторичную обмотку использовали в качестве линии. Представляете, сколько там витков намотано и на каком керне? Схема эксперимента простая и каждый это может повторить.
Вторичная обмотка через диод подключалась к генератору звуковой частоты, а на первичной сетевой обмотке уже в данном случае как выходной - осциллограф. Каково же было удивление, когда на частоте 50Гц эта катушенция не сдвинула ничего: на выходе не "дорисовывалась" вторая отрицательная полу волна. Эта полу волна стала "дорисовываться" где-то после (уже точно не помню) то ли 150, то ли даже после 1500Гц.
То есть, точка перегиба функции по частоте на фазовом графике была далека от частоты в 50Гц.
Тут, как говорится, шкурой почувствовали, что на 50Гц и ниже сдвинет фазу разве что цеховой электромагнит, как у Бабада.
Пришлось искать другой вариант, это сейчас всё укладывается в пару строк, а на вариант было потрачено и немалое время. Конечно же, подняться по частоте в верх и делов, но тут же были бы введены промежуточные устройства с потерями при переходе на промышленную частоту в 50ГЦ.
Поэтому, в качестве поиска был разработан вариант линии задержки на базе параллельного контура, сочетание L и C
которых, без проблем позволит набрать в сдвиге любую малую частоту.
Теперь как это всё настроить.
Не забываем, что в контур влетает только полу волна. Если был бы чистый синус, то на спектральном графике была бы только одна "палка", синус в 50Гц. Трудов никаких бы в настройке не существовало бы.
Следование полу волн  можно рассматривать как амплитудную модуляцию на несущей в 50Гц, поэтому эта полу волна на спектре выдаст целый пакет гармоник и их всех нужно по времени задержать. Урежешь ненароком - урежешь задержанную энергию. Конечно же высчитывать теоретически гармоники, раскладывая всё это в ряды Фурье - дело хлопотное и не благодарное, а анализатора  спектра под рукой не было, но голь на выдумки хитра.
Придумали следующее.
Что делает параллельный контур в качестве линии задержки?
Правильно! Подмешивает ток обратной эдс ЛЗ с током отрицательной полу волны! Мужики, я же всё написал, такие вещи читаются не один раз и с карандашиком в руке...
А как зафиксировать момент подмешивания? Фиксацией изменения сопротивления нагрузки.
Для этого нужно намотать разделительный трансформатор с падающёй характеристикой, в статье второе фото, через генератор нагрузить его нагрузкой, которая обеспечит установку рабочей точки, допустим, на середине этой характеристики, параллельно через диод контур, любой, и начинаем шарить по частоте до тех пор, пока на нагрузке не поднимется напряжение. Линия задержки будет вливать дополнительный халявный ток, что изменит сопротивление нагрузки в большую сторону и установленная рабочая точка на падающей характеристике трансформатора поднимется  в верх. Фиксируем частоту, увеличением L и C сдвигаем подъём на нужную точку перегиба функции.
Господа, пардон, проще уже не могу.
С уважением, Виктор Григ.

[свернуть]

[dozor]

Виктор Григ
Конечно идеи у Вас хорошие, но что касается практики они сильно хромают. Лично решил проверить Ваши идеи насчёт линии задержки из простой индуктивности и диода опираясь на принцип от малого к большому. Так Вот существенной разницы я не заметил что с линией задержки что без неё, светодиод как горел так и горел, включал по разному эффекта не нашёл. Поэтому что бы реализовать Ваш принцип необходимы ещё и практические навыки в получении этого самого эффекта о котором Вы пишите. Нужна какая то модуляция что бы эффективно накапливала энергию линия задержки, также еще синхронизатор подачи вовремя этой энергии в момент нарастания тока на нагрузке.

Смотрю, что через недельку не получится....
Мысли очень интересные, не могли бы скинуть схемку эксперимента с диодом.
С уважением, Виктор Григ.

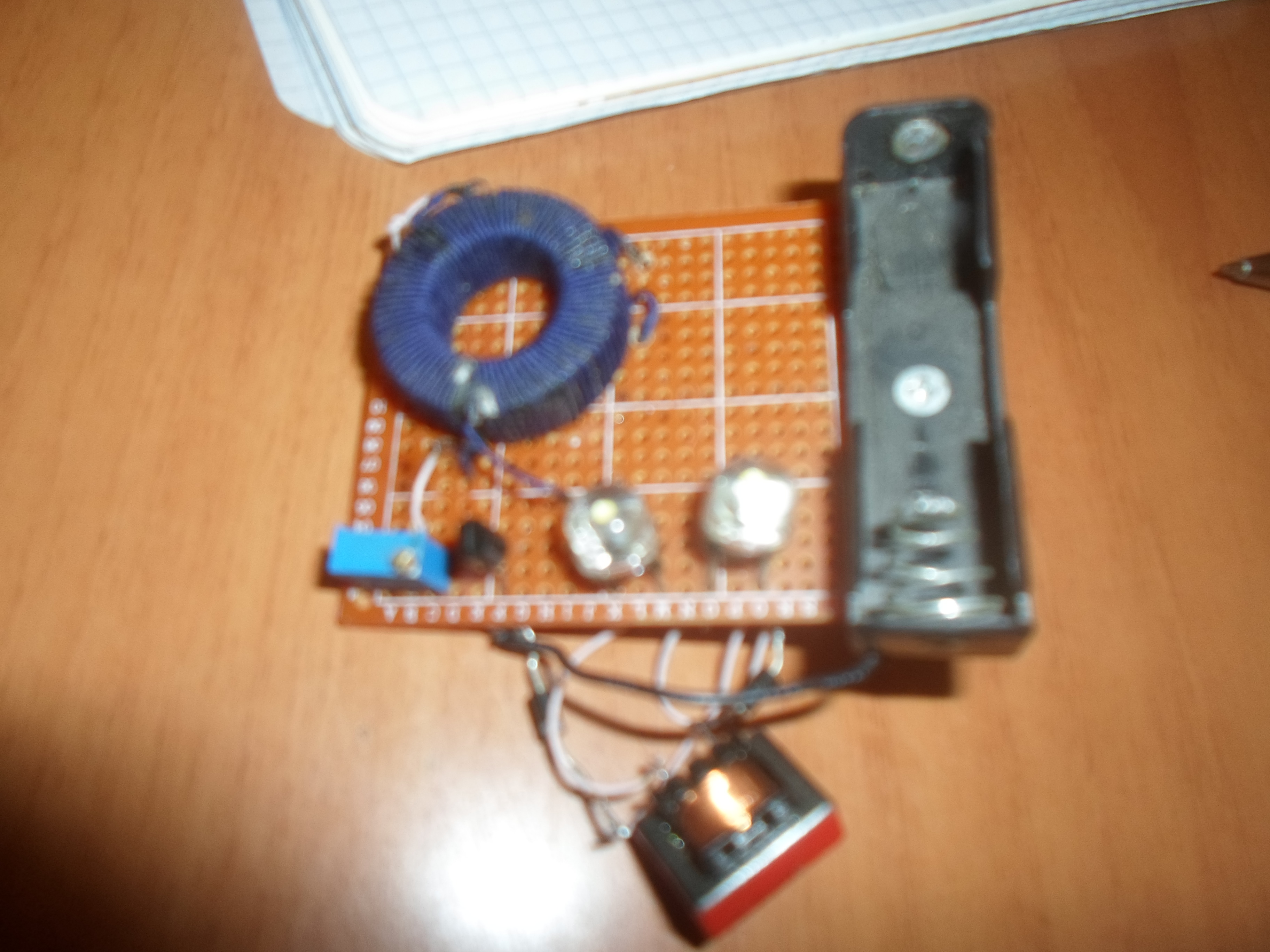

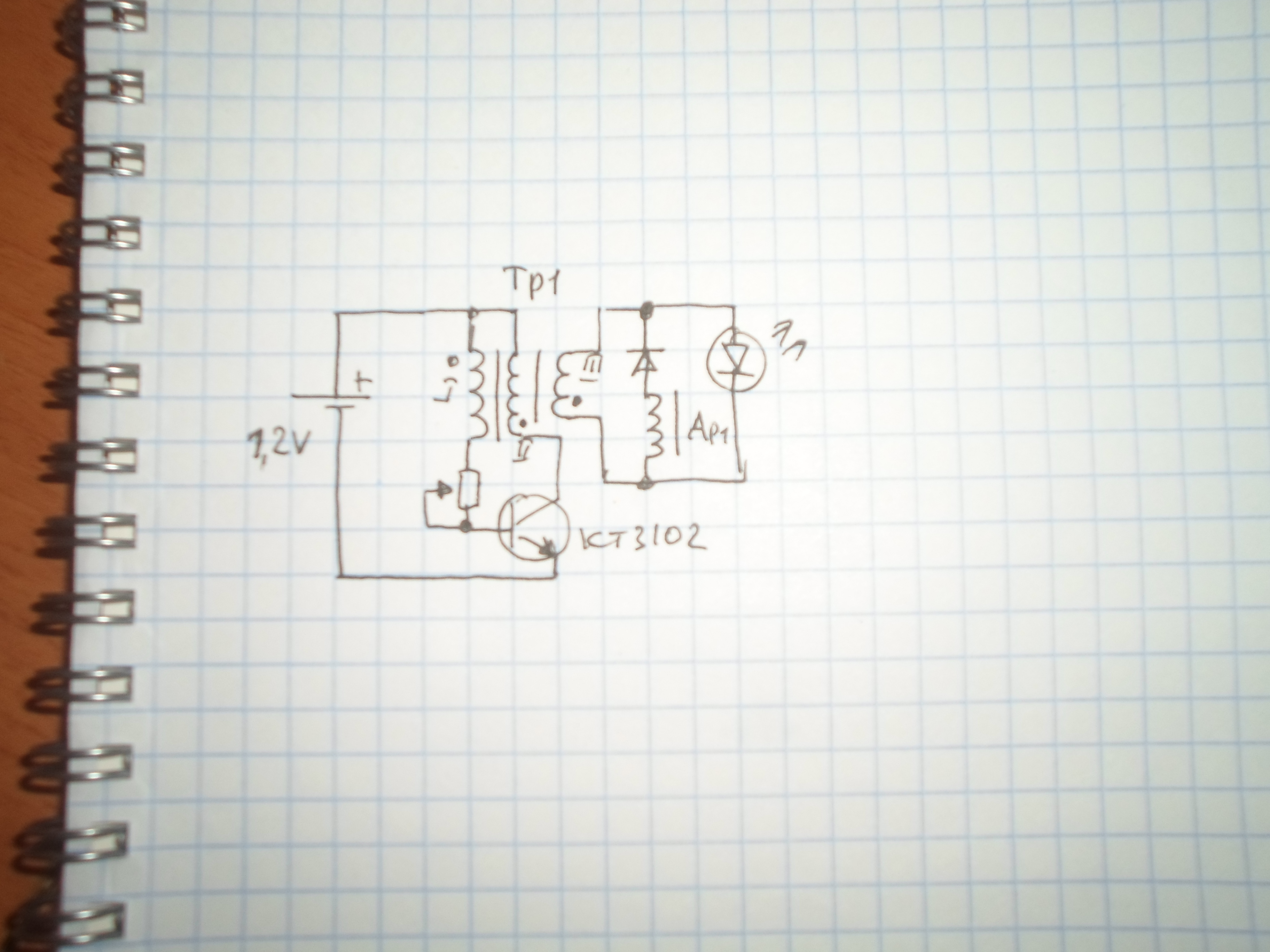

Вот схемка экса и макетка
[attachment=3941]SAM_4152.JPG[/attachment]

[attachment=3942]SAM_4153.JPG[/attachment]

[Виктор Григ]

Схему нужно настраивать.
Для этого следует замерить частоту перегиба функции дросселя: генератор, двух лучевик, в цепи последовательно очень низкоомное сопротивление как датчик тока. Смотрим на какой частоте начнет происходить сдвиг фазы тока от напряжения. От  этого следует плясать далее, подбирая скважность.
Если есть желание повозиться с этой схемкой и далее, то последнюю обмотку рекомендую разнести по керну чтобы получить падающую характеристику, затем без линии задержки ввести диод в полу накал, затем подключить  дроссель,подбирая около точки перегиба частично частоту и скважность добиться повышения свечения светодиода.
Где то так.

[NO]

...

[NO]

....

[Rivaros]

....

Магнитный усилитель - что это такое? Учебник по магнитным усилителям по пути из библиотеки . Просто и доступно.

[NO]

....

[shvirkoff62]

[attachment=3947]IMG3.jpg[/attachment]
Если собрать эту простую схемку,то не трудно заметить от куда можно получить дополнительную энергию,в обмен на затраченное время на ее получение.

[dozor]

[attachment=3947]IMG3.jpg[/attachment]
Если собрать эту простую схемку,то не трудно заметить от куда можно получить дополнительную энергию,в обмен на затраченное время на ее получение.

Комментарии будут или нет

[shvirkoff62]

Дело в том,что конденсатор,как известно не проводит постоянный ток,(не потребляет энергии),он может на постоянном токе только зарядиться(накопить энергию) до напряжения питания и разрядиться(вернуть энергию) до нуля.В начальный момент (при заряде)моторчик потребляет ток от источника,а при разряде от конденсатора,таким образом моторчик потребляет в два раза больше энергии,чем схема потребляет от источника,за цикл.

[shvirkoff62]

Если принцип понятен,то остается придумать схемку управления ключами,и пристроить на вал моторчика маховичок,для стабилизации оборотов.Затем пристроим к этому делу генератор,и получим преобразователь реактивной энергии конденсатора, в активную.
