ТЕМА:

пан Дора пишет:

chiksat пишет:

Georgy пишет:

... Ацюковский на одной из лекций говорил, что БТГ почти закончились с появлением транзисторов. Может он прав?

на счёт транзисторов ТО НЕТ не прав, просто нужны транзисторы с низким сопротивлениям перехода,
....

Нет, chiksat, Ацюковский в этом прав. В предшественниках транзисторов - лампах, наблюдалось множество эффектов и явлений, которых даже близко нет в транзисторах. Большинство этих эффектов и явлений считались вредными, мешающими нормальной работе устройств, сконструированных на лампах, прежде всего радиопередающих и радиоприемных, с ними всячески боролись. Некоторые из этих эффектов и явлений весьма интересны для целей построения так называемых БТГ. Некоторые из этих эффектов и явлений полностью или частично, и даже со значительно большей эффективностью можно воспроизвести на полупроводниках, но это должны быть специально сконструированные полупроводниковые приборы, а не транзисторы.

пан Дора.. вы не правы.. вы просто не получали тех эффектов что Я получал, на полевике с низким сопротивлением, и это не чуть не хуже чем это, только в миниатюре..

пан Дора пишет:

Georgy, а Вы знаете как работает элемент Пельтье? Вам известно объяснение такое, которое было бы и понятно, и убедительно?

Вроде бы ничего сложного в этом эффекте нет, на мой взгляд. В Интернете много источников, объясняющих принцип его работы. Некоторые объяснения весьма простые, некоторые слишком заумные, но все одинаковые по сути. Логично предположить, что они верны.

Bezant пишет:

ВНИМАНИЕ: Спойлер!

Rivaros пишет:

Georgy пишет:

...элемент Пельтье, другие игрушки в разную эпоху, в разных странах тоже назывались бы священным словом "БТГ".

Некто .Мотовилов (автор патентов) ввел этот термин не совсем удачно и это прижилось. БТГ - без Топливный Генератор. Генераторов без топлива не бывает - потому, что без топлива ни один работать не будет. Используется энергия вещества или энергия другого источника. Тепловой насос - это 1 из способов "вовлечения" в систему энергии. Но эта энергия из окружения. То есть топливо есть, оно ВСЕГДА есть. Даже если это энергия движущейся рядом материи. Кроме того, энергия заключена в веществах - так как природа "упаковала" вещество используя свои ресурсы (температуру, давление, другие элементы) - то есть энергия скрыта в самом веществе. Поэтому сам термин БТГ - абсурден. Да и написал я - что "прибавку" - то есть, энергию с другой системы перетянуть возможно и даже при помощи транзисторов.

Неправильная трактовка.
БТГ, в отличии от устройств, использующих существующие потоки энергии, создаёт условия для возникновения этих потоков самостоятельно из среды, которая изначально пассивна.
Так что тепловой насос, который передаёт тепло от более холодного тела менее холодному, идеологически сильно отличается от остальных "БТГ", которые являются просто "ветряными колесами", подставленными под существующий поток энергии.
Да и сам тепловой насос еще не БТГ, а только его часть, так как нужно его совместить еще с неким преобразователем для питания собственных нужд устройства.
Резюмируя, настоящий БТГ имеет больший уровень сложности, чем ныне применяющиеся простейшие системы, и он использует в качестве "топлива" то, что не может им являться в силу своей низкопотенциальности.
А это значит, что он получает энергию не от этого топлива.
Он получает энергию от того, что в нашем мире всё относительно.
И уровень 0, в котором находится окружающая среда, он не абсолютен.
Создавая внутри себя более низкий уровень 0, он тратит определенное количество энергии на это, получая гораздо больше от потока, который стремится этот уровень "нагреть" обратно до уровня окружающей среды.
При первом рассмотрении это чушь, так как количество энергии, которая компенсирует обратно этот виртуальный 0 до уровня окружающей среды, будет равно энергии, которая потрачена на его создание.
Но по факту, при "сгущении" окружающей среды происходит фазовый переход, при котором материя этой среды очень сильно меняется в объеме.
Дополнительная энергия возникает именно по причине того, что результирующий продукт занимает значительно меньший объем, чем исходный.
Этой энергии с большим запасом хватает компенсировать затраты на поддержание работы самого БТГ, даже если это очень неэффективная машина.

И это как раз та причина, по которой их многократно удавалось изготовить в прошлом буквально из подножной грязи, не имея никаких высоких технологий

Знать бы, где можно разжиться такой "грязью", я бы не только руки по локти ею вымазал, но и умылся бы этой грязью

Резюмируя, настоящий БТГ имеет больший уровень сложности, чем ныне применяющиеся простейшие системы, и он использует в качестве "топлива" то, что не может им являться в силу своей низкопотенциальности.
1) "Больший уровень сложности". Может просто другой уровень?
2) Низкопотенциальность, малая энергоёмкость. Возможно, но...
Когда-то на форумах обсуждался т.н. эффект Мультика-Герона. Грешен, увлёкся этой темой. Экспериментировал до тех пор, пока не возникла реальная угроза уничтожения коттеджа. Забросил, поскольку количество полученного эффекта намного превышало количество имеющегося серого вещества в голове у экспериментатора.

Bezant речь жесть,аплодирую.Итог. Все в этом мире состоит из энергии и тута же возвращается.Круговорот энергии.Вопрос?Как можно считать топливом то что бессмертно по своей природе? Постебаться приветствуется........

wertura пишет:

Bezant речь жесть,аплодирую.Итог. Все в этом мире состоит из энергии и тута же возвращается.Круговорот энергии.Вопрос?Как можно считать топливом то что бессмертно по своей природе? Постебаться приветствуется........

" Постебаться". Зачем? Сложно всё. Столько лет прошло и опять, всё одно и тоже. Уже и закрытые темы создавали и к модераторам призывали навести порядок. Эхе-хе. А так хорошо Виталий эту ветку начал. Первые две страницы прямо в сердце попали.

Georgy пишет:

пан Дора пишет:

Georgy, а Вы знаете как работает элемент Пельтье? Вам известно объяснение такое, которое было бы и понятно, и убедительно?

Вроде бы ничего сложного в этом эффекте нет, на мой взгляд. В Интернете много источников, объясняющих принцип его работы. Некоторые объяснения весьма простые, некоторые слишком заумные, но все одинаковые по сути. Логично предположить, что они верны.

Это потому, что Вы не вникали. А мне пришлось вникнуть очень досконально, и оказалось, что ни одно из этих объяснений ровным счетом ничего не объясняют. Самое официальное (научное) объяснение через "контактное поле" - это ни о чем, это пустословие, по итогу только новые вопросы и никакого понимания. Пришлось мне найти собственное объяснение через квантовую механику, и с объяснением эффекта Зеебека вдруг все упорядочилось, и с некоторыми другими термоэлектрическими эффектами тоже.

Нелинейный Индуктор Тесла.Пусть це будут мои глюки , но считаю нужным оставить тут. Все мотают Теслу проводом по всей длине каркаса одинаковым сечением. А теперь можно подумать что будет если намотать проводом который вначале будет толстый и постепенно сужаться к концу? . Еще и полное согласование импедансов возможно,так как на токовом конце будет толстый провод а на высоковольтном - тонкий. Но где такой провод найти... специально только заказывать.Или просто провод у которого будет возрастать погонное омическое сопротивление ..)) на каждый метр будет больше этого самого сопротивления. И вот в таких конструкциях возможны Ударные Волны. Это не Наноимпульсы а то что из этих импульсов получается при их сложении.
Хлыст как устроен - толстая рукоять. потом он плавно утончается к концу. Но если в конец Гирю повесить то ничего у вас не получится. Ведь хлыст это по сути Импульсное оружие - оружие по передачи и усиления импульса,вернее его концентрации. То же и с Теслой - если на ее горячий конец набалдажник повесить как все делают но там пимпочка нужна как на хлысте...
И еще инсайд о конической Тесле. Она правильная во всех смыслах.Только её надо перевернуть чтоб получился Смерчь-Вихрь. Тогда кстати и будет согласование так как раструб - много-витков все в одной плоскости но можно и тем же проводом зато мотать. А сама катушка - ровненько идёт а потом ей раструб нужен. Собственно та бухта провода что на Башне Тесла лежит как бы без дела. по моему виденью как раз и выполняет функции этого раструба он еще и в бублик закручен заметьте...
А вообще поглядите как устроен Смерчь-Вихрь вот вам и катушка Тесла готовая. Заметьте что у основания любого вихря крутится еще маленький в самом низу - це будет Индуктор - Столб постепенно расширяющийся кверху это сам Резонатор.
Если мотать Резонатор по типу Смерчя то как раз индуктивность погонная будет потихоньку возрастать с каждым витком пока не начнет возрастать по экспоненте как только выйдем на плоскость. Поведение сигнала в такой конструкции будет весьма любопытным.


Ага и есть подтверждения довольно неожиданные. И то же остриё ...



в общем тут and65261342.narod.ru...um/10-44-1

1234567890 пишет:

Нелинейный Индуктор Тесла.Пусть це будут мои глюки , но считаю нужным оставить тут. Все мотают Теслу проводом по всей длине каркаса одинаковым сечением. А теперь можно подумать что будет если намотать проводом который вначале будет толстый и постепенно сужаться к концу? .... Но где такой провод найти...
Хлыст как устроен - толстая рукоять. потом он плавно утончается к концу. ...
А вообще поглядите как устроен Смерчь-Вихрь вот вам и катушка Тесла готовая. ....

Интересная мысль, я должен сказать. Хлыст (кнут, бич, плеть) ведь тоже не монолит, а просто от рукояти к концу уменьшается количество жил кожи. Может и здесь так же, т.е. уменьшать количество жил провода, литцендрат такой делать?

пан Дора пишет:

1234567890 пишет:

Нелинейный Индуктор Тесла.Пусть це будут мои глюки , но считаю нужным оставить тут. Все мотают Теслу проводом по всей длине каркаса одинаковым сечением. А теперь можно подумать что будет если намотать проводом который вначале будет толстый и постепенно сужаться к концу? .... Но где такой провод найти...
Хлыст как устроен - толстая рукоять. потом он плавно утончается к концу. ...
А вообще поглядите как устроен Смерчь-Вихрь вот вам и катушка Тесла готовая. ....

Интересная мысль, я должен сказать. Хлыст (кнут, бич, плеть) ведь тоже не монолит, а просто от рукояти к концу уменьшается количество жил кожи. Может и здесь так же, т.е. уменьшать количество жил провода, литцендрат такой делать?

Неа Литц не пойдет, на каждом отрезке будут переотражения от концов а это потери и мусор. Нужна именно плавно сужающаяся от начала к концу жила и ей мотать по типу Смерча. Тогда наверху там где Высокое - там будет большая Индуктивность. А внизу где много Тока там будет малая индуктивность в разы меньше чем вверху. +++ Само расширение наверху - оно будет заменять теперь уже не нужный Тороид который все лепят. Ибо все лишь ходят во след ,хотят схему и не хотят копаться в принципах... А я пока хочу лишь *Идеальную* катушку... не более)) Но тема с переменной проволокой это тема... Главное ее и изготовить то довольно просто - проволоку с нелинейными параметрами. Сиди себе да подсыпай в расплав необходимые примеси в каждый момент времени - чуточку больше насыпал чем до того. И по итогу в оконцовке проволочка из одних примесей уже протягиваеться. А вообще мне это не для СЕ надо... Просто интересно Мир изучать. И еще Вихи все время привлекали почемуто и страха не вызывали ни грозы ни вихри. Сейчас поковырял , там много чего в них происходит интересного. Вот отбор энергии от Среды он интересен тем что среду охлаждает а не греет как все ДВС. То что охлаждает это значит отношение бережное к пространству и так его перегрели и не только физически. И ведь никто не запрещает отбирать тепло. Вон та же Селитра если её с водой помешать то ейный кристаллогидрат начинает у всего вокруг тырить энергию чем опускает всю температуру рядом ниже плинтуса. То есть на уровне Хим законов нет запрета на охлаждение пространства вокруг. Так значит и тут может их не быть.Запретов этих.

1234567890 пишет:

пан Дора пишет:

1234567890 пишет:

Нелинейный Индуктор Тесла.Пусть це будут мои глюки , но считаю нужным оставить тут. Все мотают Теслу проводом по всей длине каркаса одинаковым сечением. А теперь можно подумать что будет если намотать проводом который вначале будет толстый и постепенно сужаться к концу? .... Но где такой провод найти...
Хлыст как устроен - толстая рукоять. потом он плавно утончается к концу. ...
А вообще поглядите как устроен Смерчь-Вихрь вот вам и катушка Тесла готовая. ....

Интересная мысль, я должен сказать. Хлыст (кнут, бич, плеть) ведь тоже не монолит, а просто от рукояти к концу уменьшается количество жил кожи. Может и здесь так же, т.е. уменьшать количество жил провода, литцендрат такой делать?

Неа Литц не пойдет, на каждом отрезке будут переотражения от концов а это потери и мусор. Нужна именно плавно сужающаяся от начала к концу жила и ей мотать по типу Смерча. Тогда наверху там где Высокое - там будет большая Индуктивность. А внизу где много Тока там будет малая индуктивность в разы меньше чем вверху.

ВНИМАНИЕ: Спойлер!

+++ Само расширение наверху - оно будет заменять теперь уже не нужный Тороид который все лепят. Ибо все лишь ходят во след ,хотят схему и не хотят копаться в принципах... А я пока хочу лишь *Идеальную* катушку... не более)) Но тема с переменной проволокой это тема... Главное ее и изготовить то довольно просто - проволоку с нелинейными параметрами. Сиди себе да подсыпай в расплав необходимые примеси в каждый момент времени - чуточку больше насыпал чем до того. И по итогу в оконцовке проволочка из одних примесей уже протягиваеться. А вообще мне это не для СЕ надо... Просто интересно Мир изучать. И еще Вихи все время привлекали почемуто и страха не вызывали ни грозы ни вихри. Сейчас поковырял , там много чего в них происходит интересного. Вот отбор энергии от Среды он интересен тем что среду охлаждает а не греет как все ДВС. То что охлаждает это значит отношение бережное к пространству и так его перегрели и не только физически. И ведь никто не запрещает отбирать тепло. Вон та же Селитра если её с водой помешать то ейный кристаллогидрат начинает у всего вокруг тырить энергию чем опускает всю температуру рядом ниже плинтуса. То есть на уровне Хим законов нет запрета на охлаждение пространства вокруг. Так значит и тут может их не быть.Запретов этих.

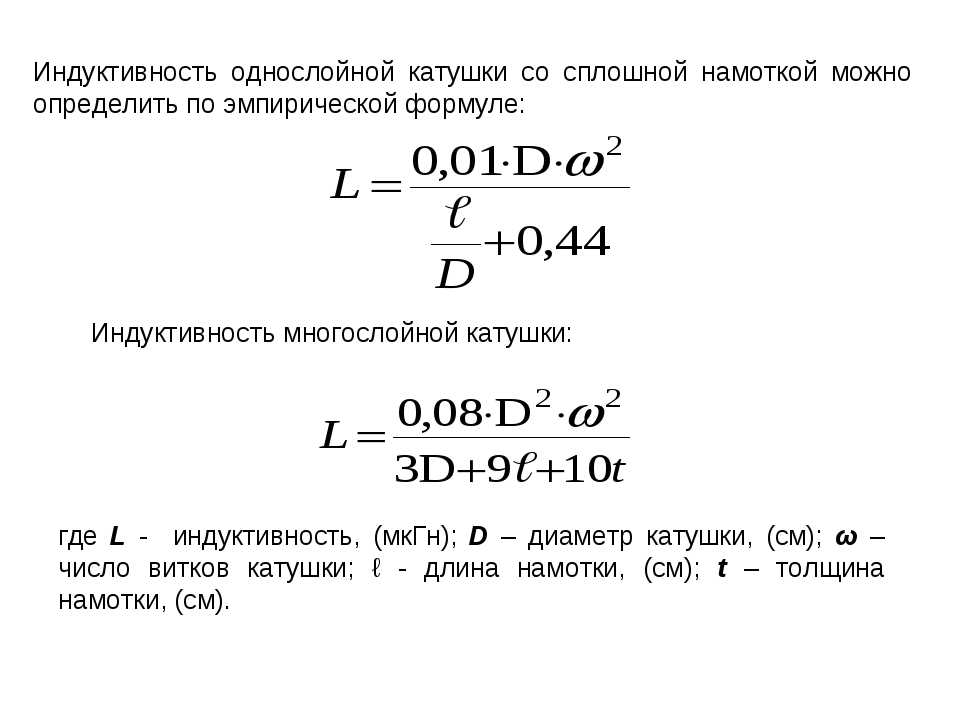

Индуктивность зависит не от толщины провода, а от диаметра намотки и плотности витков!
Вам нужно или намотать на конус (перевёрнутый конус), или мотать витки вверху виток к витку, а чем ниже тем больше расстояние между витками.
Только проблема в том, что индуктивность будет общая для всей катушки.

Alfic пишет:

1234567890 пишет:

пан Дора пишет:

1234567890 пишет:

Индуктивность зависит не от толщины провода, а от диаметра намотки и плотности витков!
Вам нужно или намотать на конус (перевёрнутый конус), или мотать витки вверху виток к витку, а чем ниже тем больше расстояние между витками.
Только проблема в том, что индуктивность будет общая для всей катушки.

Зависит толщина провода,вернее влияет на Индуктивность. Оно вообще в знаменателе формулы Индуктивности длинной линии,в скобочках там сверху 4Л это длинна а внизу d это как раз Диаметр.

Черенковское излучение является совместным излучением множества
атомов среды, расположенных вдоль траектории движения частицы и
поляризованных её электрическим полем. После открытия в 1934 году эффекта
Черенкова ученые-теоретики решили, что электромагнитная ударная волна
может порождаться движением заряженных частиц только в том случае, когда
скорость движения частиц относительно среды превышает фазовую скорость
света в данной среде. Принято считать, что в жидкостях, кристаллах и сжатых
газах возникновение ударной электромагнитной волны возможно, а в вакууме и
разреженных газах – нет. Таким образом, в современной физике признается
только существование ударной волны, связанной с черенковским излучением.
Между тем, если создаваемые частицами ударные волны существуют в
некоторой среде, то они должны существовать и в том случае, когда скорость
движения частиц ниже скорости распространения света в данной среде.
Ударная волна, создаваемая прямолинейно движущейся относительно
среды заряженной частицей, имеет форму прямого конуса ...

---

Ударная электромагнитная волна большой амплитуды в нелинейной линии передачи на основе распределенного полупроводникового диода
Ударная электромагнитная волна большой амплитуды
в нелинейной линии передачи на основе
распределенного полупроводникового диода
©А.С. Кюрегян
Всероссийский электротехнический институт им. В.И. Ленина,
111250 Москва, Россия
E-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
(
Получена 23 октября 2017 г.
Принята к печати 29 сентября 2018 г.
Принята к публикации 29 октября 2018 г.
)
Получено аналитическое решение задачи о возникновении и распространении ударной электромагнитной
волны большой амплитуды в полосковой линии передачи на основе распределенного полупроводникового
диода, которое корректно учитывает ее нелинейность, диссипацию и временную дисперсию. Результаты
теории использованы для оценки параметров линии передачи как обострителя фронта импульса напряжения,
подаваемого на вход линии.
DOI: 10.21883/FTP.2019.04.47452.8752
1. Введение
Давно известно, что в нелинейных линиях передачи
(ЛП)при определенных условиях возникают ударные
электромагнитные волны, которые используются, в част-
ности, для формирования импульсов напряжения с кру-
тыми фронтами [1–6]. Нелинейными элементами могут
быть распределенные вдоль линии индуктивность L,
зависящая от тока Iпри использовании ферритов, и(или)
емкость C, зависящая от напряжения Uпри исполь-
зовании ферроэлектриков, полупроводниковых МДП-
структур, диодов с барьером Шоттки или с p+−n-пере-
ходом. Именно этот последний вариант ЛП теоретиче-
ски исследован в настоящей работе применительно к
проблеме обострения импульсов напряжения большой
амплитуды.
Такую ЛП можно представить в виде множества по-
следовательно соединенных ячеек, эквивалентная схема
которых изображена на рис. 1, a. Распространение по
ней электромагнитной волны вдоль оси zописывает-
ся при известных [7]условиях системой телеграфных
уравнений:
∂U
∂z+L∂I
∂t+RLI=0,∂I
∂z+∂Q
∂t+GU =0,(1)
где I=I(t,z)— ток вдоль линии, LиRL— постоян-
ные погонные индуктивность и сопротивление линии,
G−1— погонное сопротивление утечки. Нелинейность
соотношения между напряжением U=U(t,z)и по-
гонной плотностью заряда Q=Q(t,z)линии является
причиной возникновения ударной волны. Среди исполь-
зованных ранее соотношений наиболее общее и подхо-
дящее для нашего случая было предложено авторами
работы [8]. Его можно представить в виде двух равенств:
U=Q/Cw(Q) + Un,Un=Rn∂(Q−CnUn)/∂t,(2)
где Cw— барьерная емкость диода, Un— падение
напряжения на емкости Cnи сопротивлении Rn—
нейтральной области n-слоя диода (см. pис. 1, b). Ав-
торы остальных известных нам работ [1,2,9–13]либо
использовали неподходящие для нашего случая зави-
симости Cw(Q), либо пренебрегали величинами Cn
и(или)Rn, а те, кто их учитывал (в том числе и авторы
работы [8]), полагали CnиRnпостоянными. На самом
деле при большой амплитуде волны величины RnиCn
явно зависят от времени из-за уменьшения толщины
(d−w)нейтральной области n-слоя, а Rnзависит еще
и от плотности тока J=∂Q/∂t, протекающего поперек
ЛП, вследствие уменьшения подвижности электронов с
ростом напряженности электрического поля.
Способ учета этих особенностей, позволяющий кор-
ректно описать нелинейность, диссипацию и временн ´ую
дисперсию активного n-слоя диода, изложен в разд. 2
настоящей статьи. В разд. 3 дано аналитическое описа-
ние реальной структуры фронта стационарной ударной
волны в ЛП на основе распределенного диода, в разд. 4
описаны процессы формирования и затухания ударной
волны при подаче на вход ЛП относительно медленно
нарастающего напряжения, а в Заключениe дана оценка
параметров ЛП как обострителя фронта импульса на-
пряжения.
2. Нелинейность и временн ´
ая
дисперсия диодов
Рассмотрим полосковую линию передачи, состоящую
из протяженного вдоль оси zобратно смещенного
p+−n−n+-диода, поперечное сечение которого схемати-
чески изображено на рис. 1, b.

Alfic пишет:

1234567890 пишет:

Alfic пишет:

Индуктивность зависит не от толщины провода, а от диаметра намотки и плотности витков!
Вам нужно или намотать на конус (перевёрнутый конус), или мотать витки вверху виток к витку, а чем ниже тем больше расстояние между витками.
Только проблема в том, что индуктивность будет общая для всей катушки.

Зависит толщина провода,вернее влияет на Индуктивность. Оно вообще в знаменателе формулы Индуктивности длинной линии,в скобочках там сверху 4Л это длинна а внизу d это как раз Диаметр.

Ну тогда проверьте практически (влияние очень минимально).

Alfic пишет:

Alfic пишет:

1234567890 пишет:

Alfic пишет:

Индуктивность зависит не от толщины провода, а от диаметра намотки и плотности витков!

Ну тогда проверьте практически (влияние очень минимально).

Если ты по то что одну и ту же Индуктивность можно намотать разными по толщине проводами то оно как бы подтверждает частично. На 1 Мгц катушку можно намотать и шиной и тонким поводом. Параметры будут ясно дело отличаться.Та же добротность может сильно хромать.
А проверить мне никак.У меня тестер Кытайский такие индуктивности не кажет как метр два повода... увы.Мелкие слишком.



Текст может быть полезен. Но тут для ферритов и коаксиалов зато все с расчетами.

vunivere.ru/work56133


Длинные линии с нелинейными параметрами
vunivere.ru/work56136
