ТЕМА:

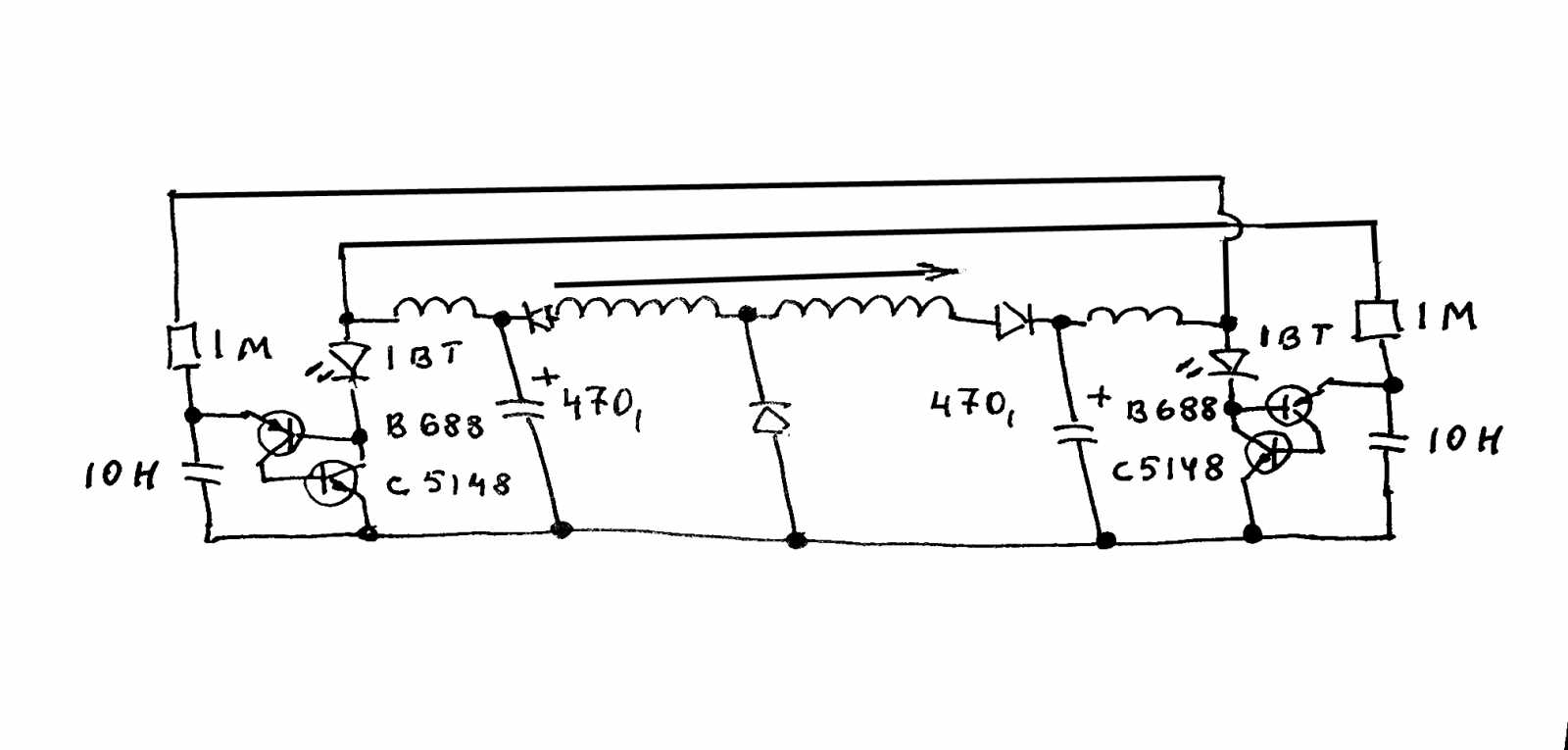

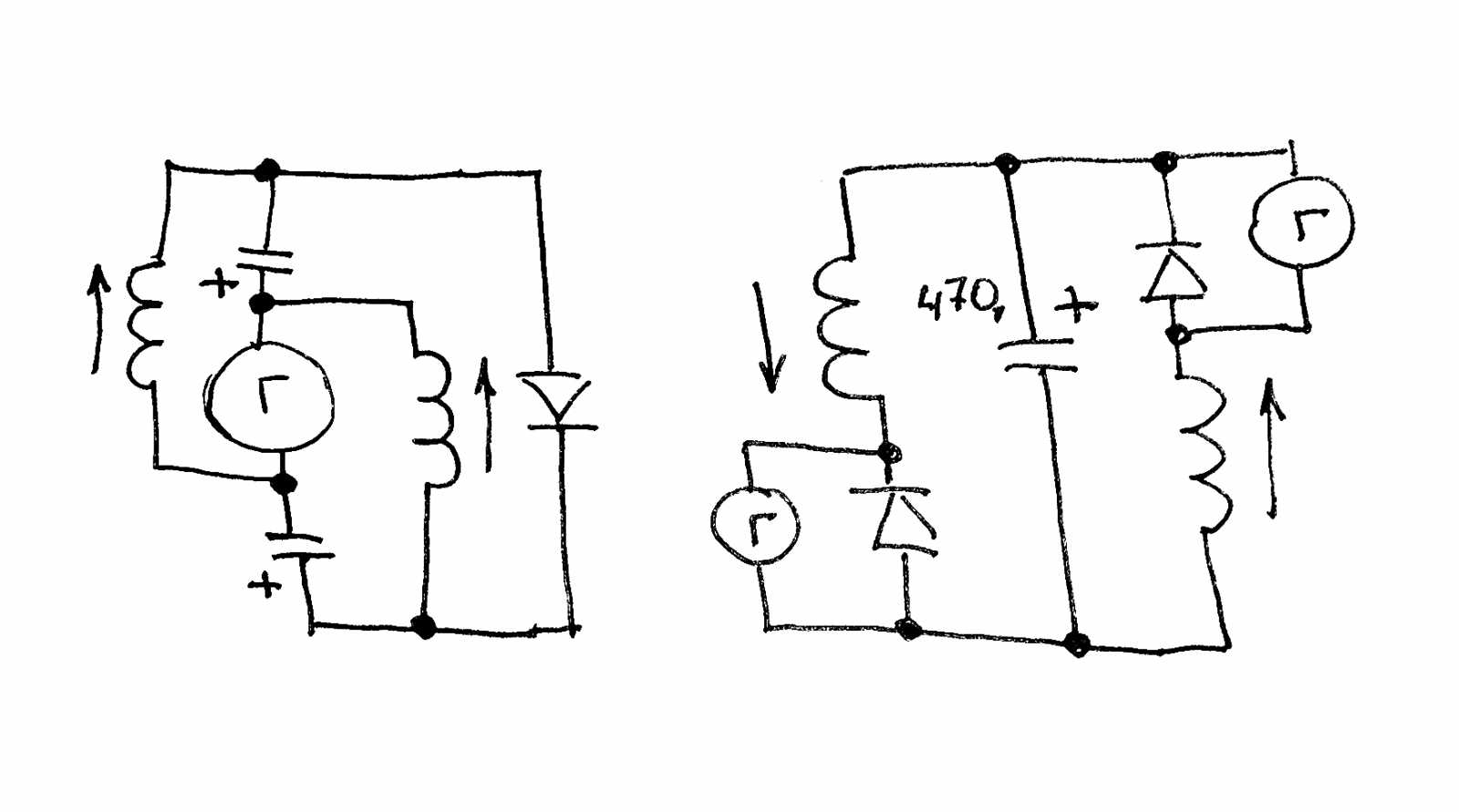

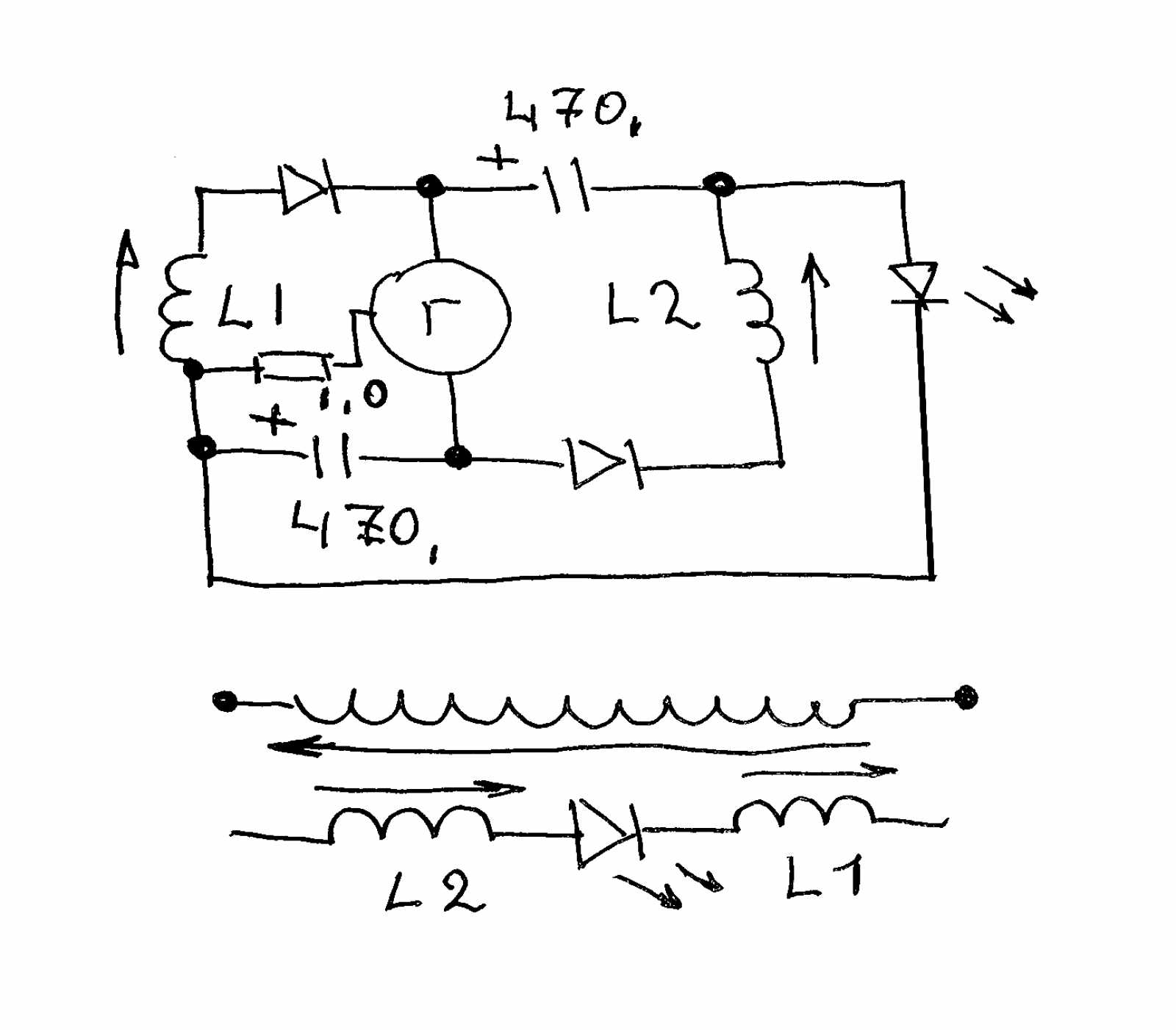

Не квадрат пишет: с этого начиналось, объяснение на картинке ....

ВНИМАНИЕ: Спойлер!

i078.radikal.ru/1312...718b6b.jpg

Не квадрат, а эта схема получила какое-то развитие с 2013 года? Если да, то как она она выглядит на сегодняшний день? Если не секрет, конечно..

Jagau пишет: Привет пчела

Спасибо за отзыв о проекте.
Отмечу ферритовое топливо
На данный момент я изменил конденсатор с 5 до 1,8 мкФ с очень низким ESR.
Это быстро увеличило нагрузку с 2,3 до 2,457 вольт, и она была очень стабильной в течение последних 5 дней, без изменений.
Я также удалил конденсатор на 1 витке катушки, так как с тех пор много стабильности.
Я планирую запустить его только с одним конденсатором без батареек.
Первые тесты без батареек прошли хорошо, напряжение упало на 2 (0,002) милливольта в час, сейчас экспериментирую.
мой родной язык - французский, надеюсь, ты меня хорошо понимаешь хорошего дня

Ягау

...изначально 5 пикофарад

Не квадрат пишет: с этого начиналось, объяснение на картинке ....i078.radikal.ru/1312...718b6b.jpg

ВНИМАНИЕ: Спойлер!

Мудреная схема. Из пояснений я ничего не понял.
Первичная обмотка - это та, которая в коллекторе транзистора, надо думать.
Но не понятно, которая из обмоток является обмоткой II, закоротив которую можно создать "как-бы зеркало".
Рассуждения по п.2 они, может быть, были бы к месту, если бы нагрузка была бы низкоомной активной. Но там порог - напряжение питания. До тех пор пока не откроются диоды выпрямительного моста - можно считать, нагрузки нет - вместо нее разрыв. Т.е Т2 вообще ничего не накапливает на прямом ходу. На обратном - работает как демпфер.
Т.е. смысл Т2 не понятен. Без него, м.б. даже лучше бы работало бы.
А вот что бросается в глаза, так это то, что светодиод включен так, что дополнительный электролит заряжается через него через открытый транзистор. Т.е. на прямом ходу. Но как? Если ему нужно минимум 1.7В, чтобы открыться... Как он откроется от напряжения 1.2В? Да ещё и на транзисторе че-то падает.
А на обратном ходу имеем удар по светодиоду в направлении его запирания. Что там происходит со светодиодом в этот момент?
...
А если тупо заперт - то там и смысла нет никакого.
Или все не так?
Каков у Вас получился результат на этой схеме?

Ок спасибо не квадрат для конденсатора, нюанс понял.

Ягау

Jagau пишет: Через 2 дня батареи заряжаются до 2,3 В, а теперь через 3 дня они превышают 2,44 В.
На снимке прицела очень ясно видно, что эту перезарядку производит ферромагнитный материал.
Ягау

Здравствуйте Jagau, макетов собирал несколько, получил прибавку один раз и всё.

Могли бы вы помочь мне? Очень интересно знать опыты других собиральшиков.

1 - Хотелось бы узнать какой конденсатор ставили и какой ёмкостью?
2 - На замкнутый виток ставили конденсатор? То какой?
3 - Транзистор какой стоит?
4 - сколько витков на каждую обмотку? хотелось бы увидеть по ближе как намотанны оба кольца если есть возможность сфотографировать.
4 - Каким проводом мотали? Какой толщены?
5 - Полярность обеих светодиодов соблюдали как в схеме автора?
6 - Подстроичный резистор выставляете на полное сопротивление (100кОм)? Если нет, то по какому показателю убавляите сопротивление?

пчела пишет: Jagau Спасибо. Понял без проблем. Мотай обмотки проводом лицендрат. Улучшает работу.А также используй вместо колец броневые сердечники как у SJR Looper V4.

Пчела могли бы вы объяснить как у что заканчивается у ферритов? Или что вы подразумеваете (ну просто не знаю, и хочется понять, автор к сожалению не объясняет как работает).

Прищел лицендрат на 7 жил и на 27, какой лудше бы для этой схемы?

С броневыми точно работать лудше будет? А мотать слои как, один на другой в разные стороны или мотаем 1 слой и всё?

Не квадрат пишет:

Jagau пишет: Привет пчела

Спасибо за отзыв о проекте.
Отмечу ферритовое топливо
На данный момент я изменил конденсатор с 5 до 1,8 мкФ с очень низким ESR.
Это быстро увеличило нагрузку с 2,3 до 2,457 вольт, и она была очень стабильной в течение последних 5 дней, без изменений.
Я также удалил конденсатор на 1 витке катушки, так как с тех пор много стабильности.
Я планирую запустить его только с одним конденсатором без батареек.
Первые тесты без батареек прошли хорошо, напряжение упало на 2 (0,002) милливольта в час, сейчас экспериментирую.
мой родной язык - французский, надеюсь, ты меня хорошо понимаешь хорошего дня

Ягау

...изначально 5 пикофарад

А так и моргать светодиоды не будут. Я думал что 5 микрофарад минимум. По схеме я подумал что "5*" и"0,5*", это (5 * ёмкость1) и (0,5 * ёмкость1). Тоесть думал что например если ставлю 47 микрофарад, то на виток ставлю 4,7 микрофарад.

Привет Cita_cell
Автор этой схемы - не квадрат, именно ему достались все награды этой замечательной схемы.
Я отправил вам фотографию, которая поможет вам в намотке катушек, найдите время, чтобы посчитать количество витков и особенно фазировку катушек.
Надеюсь, это ответит на большинство ваших вопросов
Ягау

...схему собрали не один раз. Результатом является получение дополнительной энергии на акб.
Если Вы найдете способ менять(изменять) емкость АКБ, то что? Да...это то, что все пытаются получить....
...это тоже было ранее...

А от розетки эта схема работать будет и экономить ток при включённых светодиодах на 100 - 150 ватт !?

spaceon пишет: А от розетки эта схема работать будет и экономить ток при включённых светодиодах на 100 - 150 ватт !?

От ризетки не будет. В ризетке нет электролита который нагреваясь повышает напряжение

Привет не квадрат
Я хотел бы попробовать последний из опубликованных вами.
Не могли бы вы сказать мне, когда у вас будет время
рядом с конденсатором 0,1 на базе транзистора есть резистор с именем 11E, я пытаюсь перевести 11E, означает ли это
11 Ом ??
Спасибо
Ягау

Jagau пишет: Привет не квадрат
Я хотел бы попробовать последний из опубликованных вами.
Не могли бы вы сказать мне, когда у вас будет время
рядом с конденсатором 0,1 на базе транзистора есть резистор с именем 11E, я пытаюсь перевести 11E, означает ли это
11 Ом ??
Спасибо
Ягау

Это один из старых стандартов...
Е - омы
К - килоомы
М - мегаомы
буква является запятой : 3К4 - 3.4килоома, 6Е8 - 6,8 ома и т.д.
10Е - 10 ом, 10К - 10 килоом

...все верно Е- это омы, а вся эта цепочка для запуска транзистора. Некоторые без нее не запускаются.

спасибо за возвращение друзей


всем привет
Обновление
Я запустил эту схему в прошлый четверг, 10-е, с 2,325 В, и уже прошла неделя с тех пор, как схема работает, и сегодня напряжение составляет 2,54 В.
Горят 2 светодиода, а генератор все еще работает.
Номинальное напряжение каждой из батарей обычно составляет 1,2 В, я использую 2 из них.
Так что это очень хорошие результаты, учитывая, что система работает 24 часа в сутки.
Некоторые формы сигналов, снятые сегодня утром на коллекторе BT139, - это транзистор, который я использую
Ягау
