ТЕМА:

Муравей пишет: Invis хотелось бы пояснения к схеме По моим понятиям обкладки кондеров подключены к встречным обмоткам
А так похоже на трансформатор Кулдошина

На Кулдошина врядли, а вот на мультивибратор даже очень. А есть какая-либо инфа об этом?

ребята так вы по схеме посмотрите ЧЁ и КАК работает, похоже однотактный обратноходавый преобразователь, усилитель, в первый момент от источника заряжаются кондёры 9 и 10, потом генератор даёт импульс, заряжаются (насыщяются) катушки 11 и 12, затем
ключ разорвался, ОЭДС слилась через источник, и катушки 7 и 8 на кондёры 9 и 10, вроде ВСЁ...
с какова то патента выдрано...

Муравей пишет: Invis хотелось бы пояснения к схеме По моим понятиям обкладки кондеров подключены к встречным обмоткам
А так похоже на трансформатор Кулдошина

Не это не трансформатор.
Здесь отмотки 11, 12 намотаны на отдельном дросселе а выходной трансформатор обмотки 7 и 8
БУ 5 и коммутирующий транзистор 4 лучше применить генератор меандра на LT и мощный полевик
Интересно включение конденсаторов 9,10 при замыкании ключа 4 удвоенное напряжение поступает на обмотки 7 и 8 выходного трансформатора.
при этом источник питания Е практически не участвует в питании нагрузки Rn
Это не моя схема, есть патент я поищу у себя выложу.

chiksat пишет: ребята так вы по схеме посмотрите ЧЁ и КАК работает, похоже однотактный обратноходавый преобразователь, усилитель, в первый момент от источника заряжаются кондёры 9 и 10, потом генератор даёт импульс, заряжаются (насыщяются) катушки 11 и 12, затем
ключ разорвался, ОЭДС слилась через источник, и катушки 7 и 8 на кондёры 9 и 10, вроде ВСЁ...
с какова то патента выдрано...

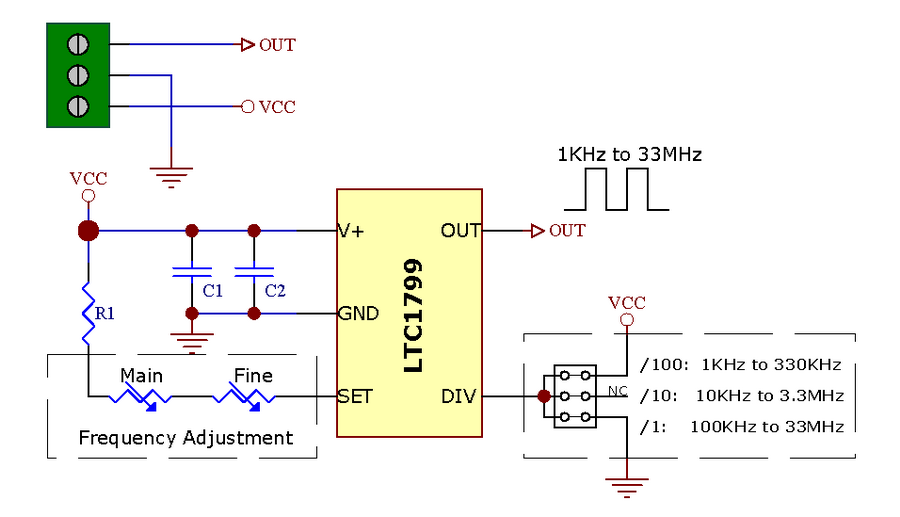

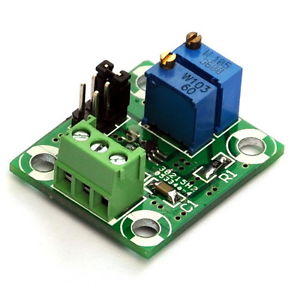

Если использовать генератор на ltc1799 схему можно вывести в резонанс

Да, не парьтесь вы с этим резонансом.
Толку от него "0".

Кажется я понял Если ключ 4 - это полевик то через внутренний диод
кондеры действительно зарядятся до высокого значения

Муравей пишет: Кажется я понял Если ключ 4 - это полевик то через внутренний диод
кондеры действительно зарядятся до высокого значения

нет,, и так будет заряжатся, кондёр сперва от источника заряжается, а потом от каждой катушки свая ОЭДС, на свой кандёр разряжается, через обмотку сваей выходной катушки....

Да я полностью согласен что туплю Внутренний диод в этой схеме будет вредить

chiksat пишет:

Муравей пишет: Кажется я понял Если ключ 4 - это полевик то через внутренний диод
кондеры действительно зарядятся до высокого значения

нет,, и так будет заряжатся, кондёр сперва от источника заряжается, а потом от каждой катушки свая ОЭДС, на свой кандёр разряжается, через обмотку сваей выходной катушки....

Да надо учесть что в момент когда открыт транзистор, замыкаются обмотки дросселя 11 и 12 и запитываются от источника питания Е который насыщает дроссель, а при размыкании закрытии транзистора образуются два раздельных контура которые питают транс 7 и 8 но еще и отдают энергию источнику питания E.

На приведенной схеме Invis не нашел пути самозапитки
А хотелось бы все таки победить Может кто опробовал
Так как я очень упертый то продолжил свое Намотал с помощью суперклея
4 катушки проводом 1,5 мм многожилка пвх диаметром 240 мм
На каждую ушло 15 метров Но сделал не раздельно а парами
Сразу стало веселее - время работы 1 мин 50 сек

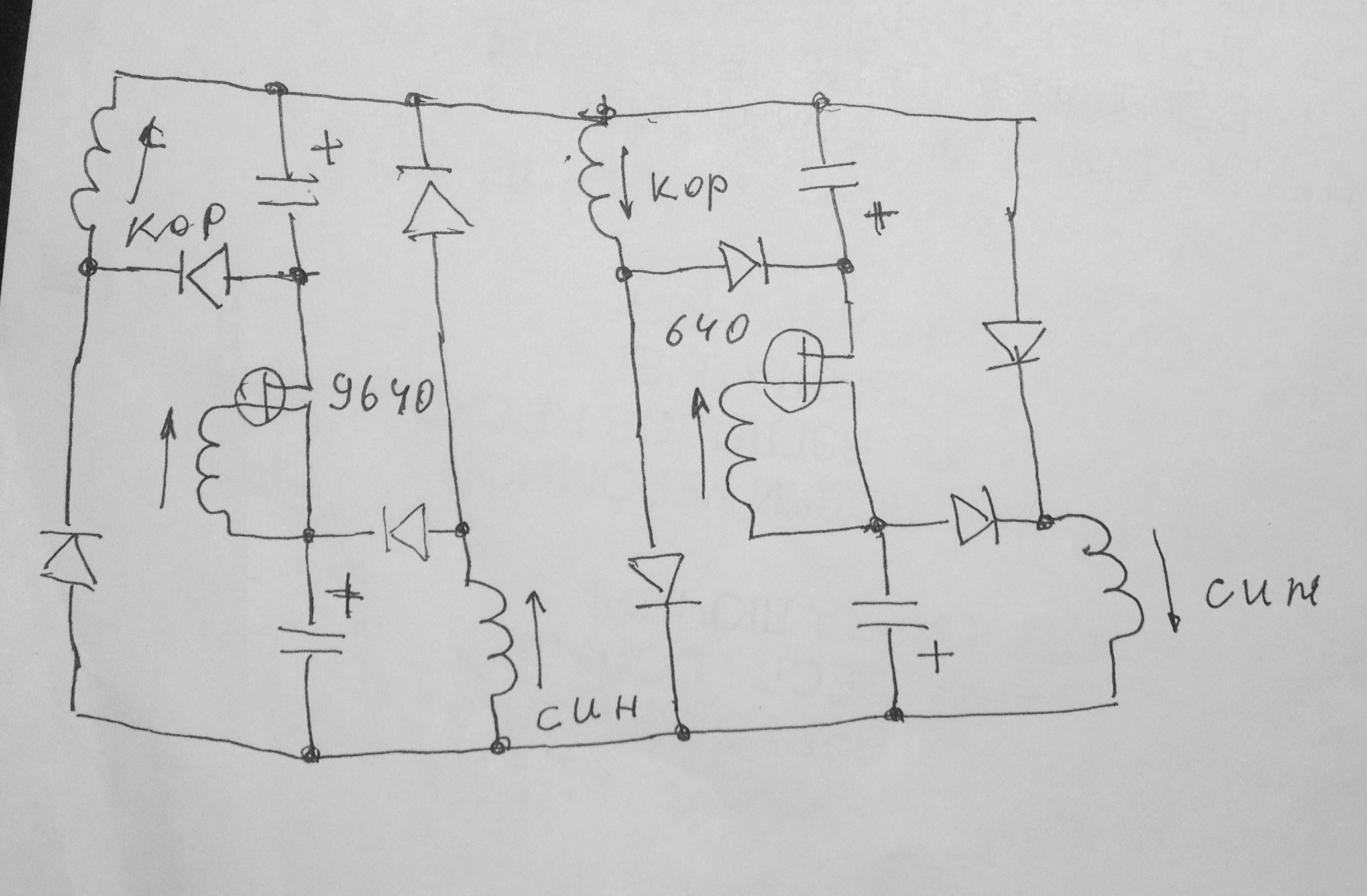

На схеме 4 электролита но на самом деле только один нижний левый
Остальные постоянные Генератор по прежнему подключен к элетролиту
Так как провода от катушек длинные решил диоды припаять ближе к катушке
слева Левые два диода это сдвоенный шоттки правые тоже Но время упало
до минуты Последовательно добавил диод Добавилось 12 сек Тогда попробовал
наоборот провод удлинить - время упало Вот тут непонятно Все вернул назад
Время сильно зависит от многого Расстояние между парами
Катушки синим и коричневым проводом

Концы катушек что идут к диодам пропустил через феррит кольца один виток
В результате 2 мин 8 сек

Здравствуйте господа Давно я здесь не был
Наверно скучно без Муравья
Опишу чем был занят Приведенная схема работает секунд 40
Причем сигнал амплитуно модулиронная синусоида Александр Романов говорит
нужны именно модулированные рыбки Я сам до сих этого не могу понять
Может кто из форумчан обьяснит по крестьянски

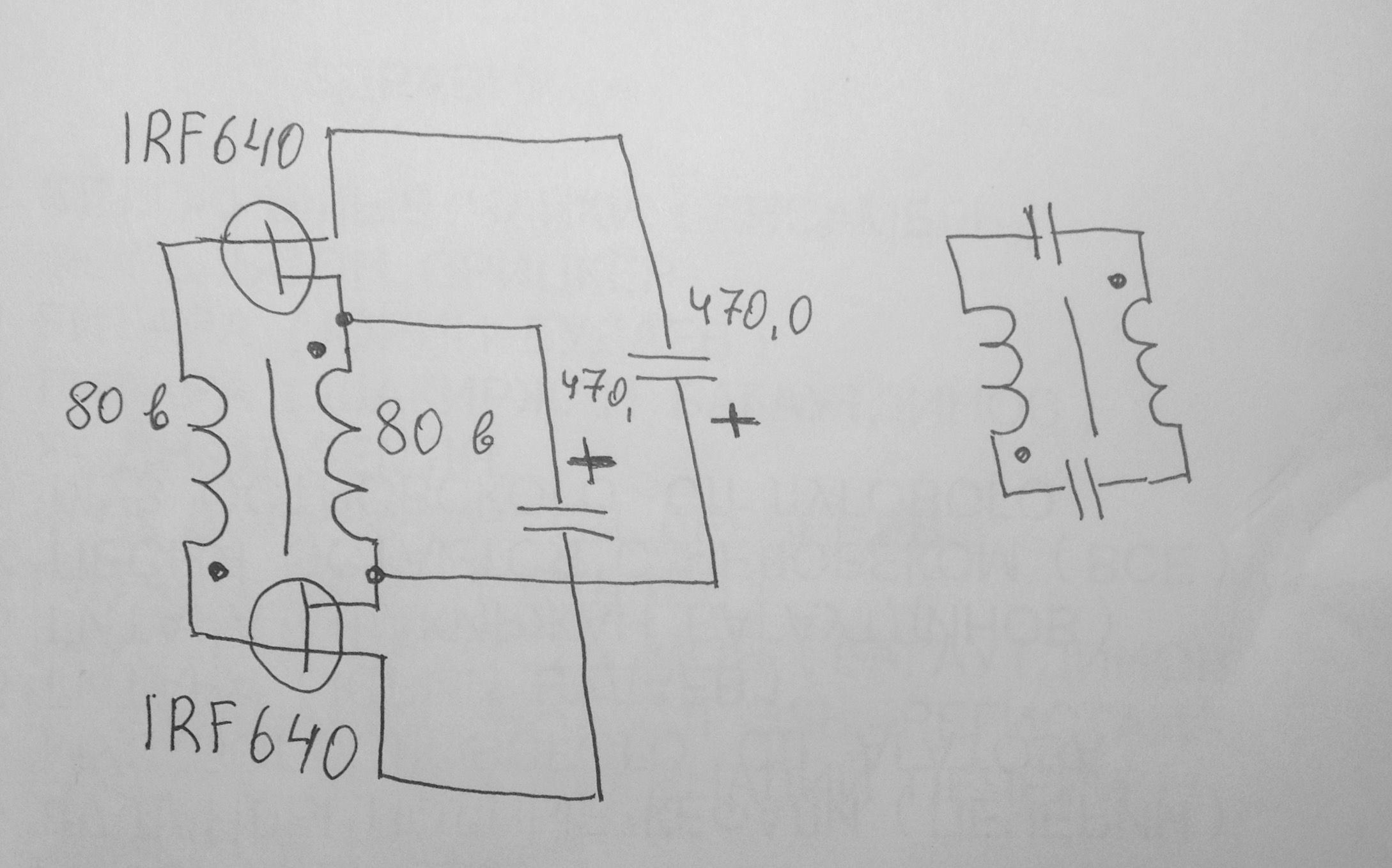

Правый рисунок для наглядности Кондеры это затворы К правой катушке
Еще подключены электролиты От их величины зависит низкая частота
Сейчас правда уже занят другим

Уважаемый Муравей, приветствую!
С вами, всё же, - веселей!

Вы как-то попросили объяснения под приведенной схемой (см. собщение и strannik-2.ru/index....=165#23152), а вам не ответили. Или ответили, но сообщение уже удалено?

Вы его уже видели? Если же нет - Вот описание, которое Вы просили ( ... ) от САМОГО (создателя схемы. ).
А если - да, то уж простите...

Модулированность, ПМСМ и КМК, - это свойство работы в одной системе двух НЕидентичных (КТ315 и КТ315 рядом - это 2 РАЗНЫХ КТ315 (хоть и очень похожих брата-близнеца )) полупроводниковых приборов -

Спасибо.
С уважением и успеха всем нам.

Благодарю WisckeySoda2Orange думаю как совместить со схемой
что я вот выложил Так как моя схема немного громоздкая

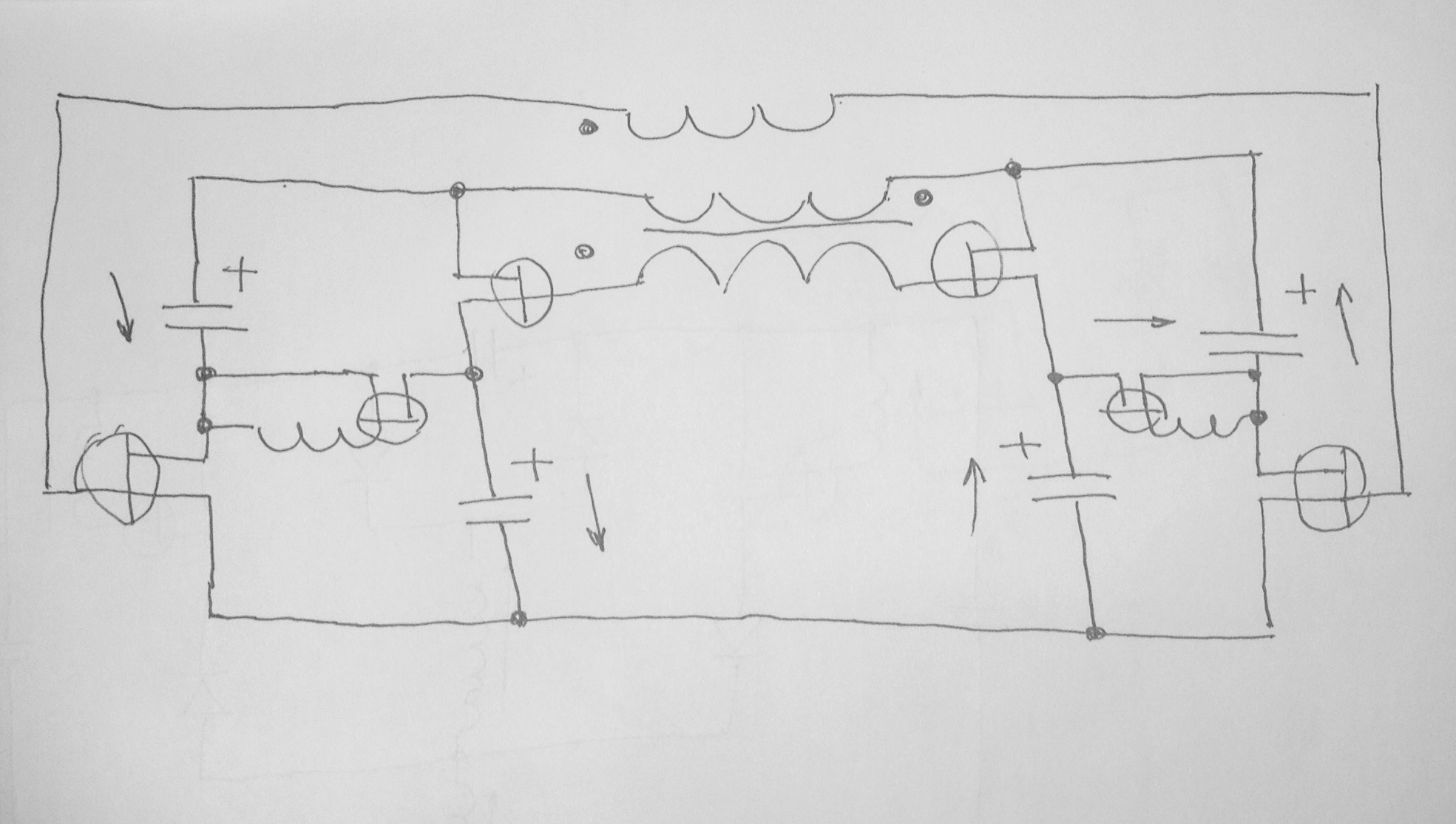

Обьясню по схеме Генератор на двух верхних транзисторах
Когда в левой части включены верхний и нижний ключи то в правой части один средний
Он соединяет электролиты последовательно Значит напряжение удваивается
Стрелками показан путь заряда левых электролитов
Затем все наоборот Я думаю понятно

Конденсаторы нужны всего лишь для накопления А заряды рождаются в катушке
В заводских индукционных печах один конец металла разогревается до красна а другой
конец можно держать в руках Заряды трясутся на одном месте с частотой 1 мгц
Можно сказать что это холодное электричество Методом перелива зарядов из одной емкости
в другую я хочу сделать продвижение зарядов в катушке Тогда в дополнительной
обмотке будет наводиться горячий ток
