У меня интересная схема 7 года 5 мес. назад #25183
|
_WiskeySoda2Orange_
Осваиваюсь на форуме
Сообщений: 34
Спасибо получено: 31
|
Уважаемый Муравей, приветствую!
С вами, всё же, - веселей!  Вы как-то попросили объяснения под приведенной схемой (см. собщение и strannik-2.ru/index....=165#23152), а вам не ответили. Или ответили, но сообщение уже удалено? Вы его уже видели? Если же нет - Вот описание, которое Вы просили ( ... ) от САМОГО (создателя схемы. ).А если - да, то уж простите...  Модулированность, ПМСМ и КМК, - это свойство работы в одной системе двух НЕидентичных (КТ315 и КТ315 рядом - это 2 РАЗНЫХ КТ315 (хоть и очень похожих брата-близнеца )) полупроводниковых приборов -Спасибо. С уважением и успеха всем нам. |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 5 мес. назад #25187
|
Муравей
 Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
Благодарю WisckeySoda2Orange думаю как совместить со схемой

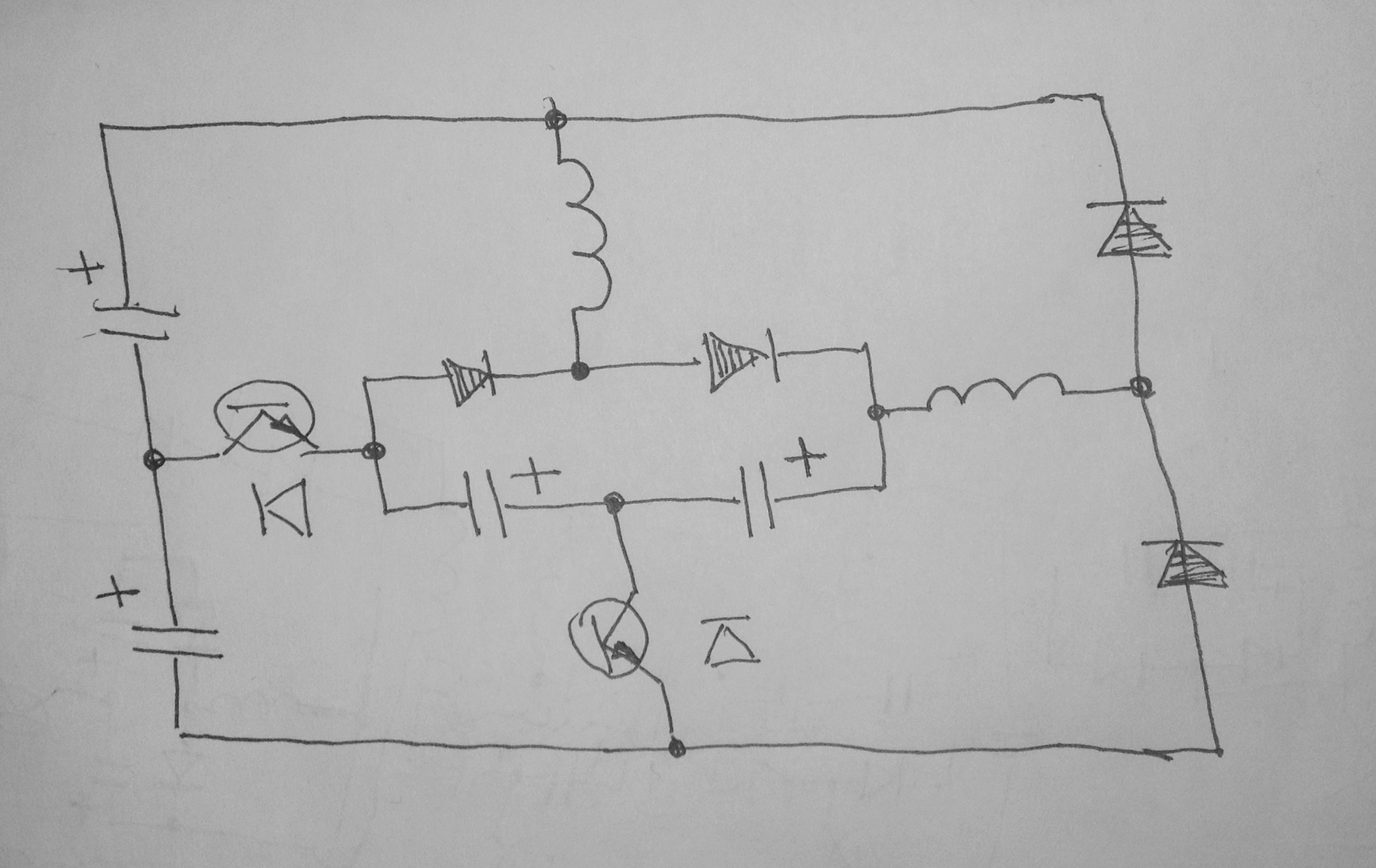

что я вот выложил Так как моя схема немного громоздкая Обьясню по схеме Генератор на двух верхних транзисторах Когда в левой части включены верхний и нижний ключи то в правой части один средний Он соединяет электролиты последовательно Значит напряжение удваивается Стрелками показан путь заряда левых электролитов Затем все наоборот Я думаю понятно |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 5 мес. назад #25409
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 5 мес. назад #25435
|
Rivaros
Живу я здесь
Сообщений: 555
Спасибо получено: 293
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #26594
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
Кажется нашел решение Каждый шаг дается все труднее

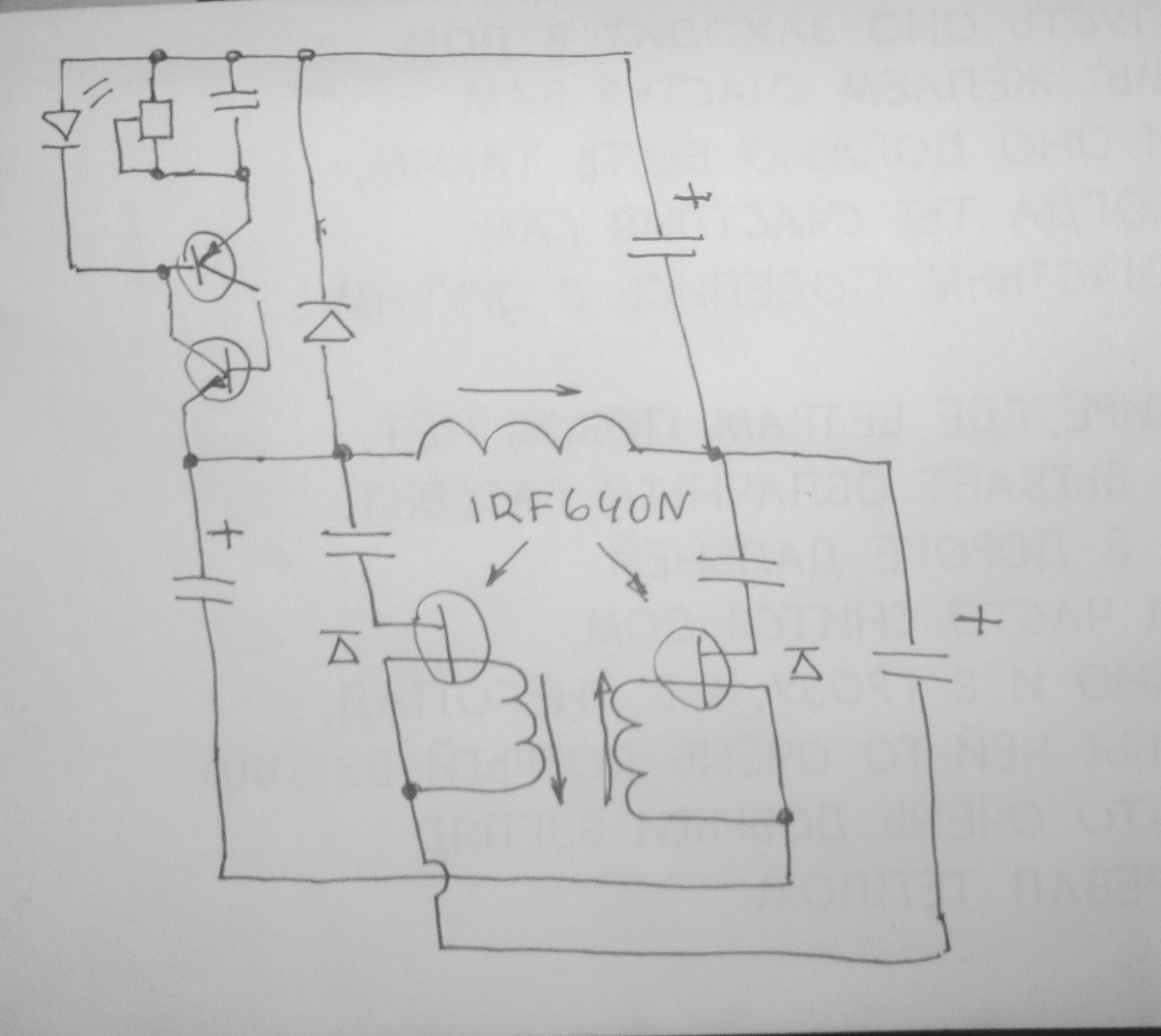

Сначала заряжаем центральную емкость Левый и правый транзисторы включаются одновременно и заряжают крайние емкости После их выключения емкости заряжаются еще больше инерцией катушек Затем включается верхний транзистор Он соединяет крайние емкости последовательно Их напряжение складывается Обратный ток катушек заряжает исходную емкость Если добиться резонанса думаю все получится |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #26595
|
spaceon
Живу я здесь
Сообщений: 979
Спасибо получено: 214
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #26609
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #27703
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|

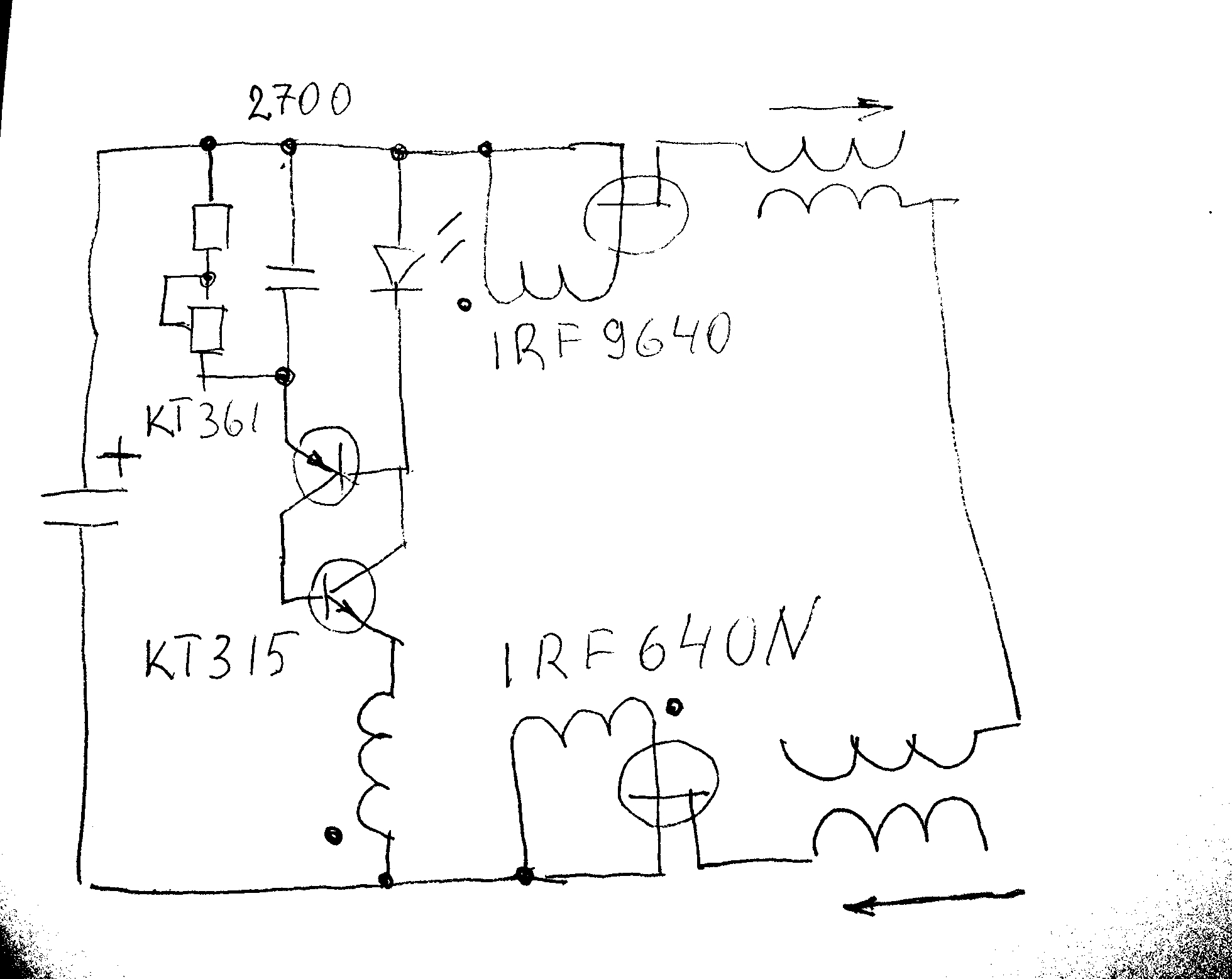

Хорошего результата пока нет Но опишу чем занят в данный момент

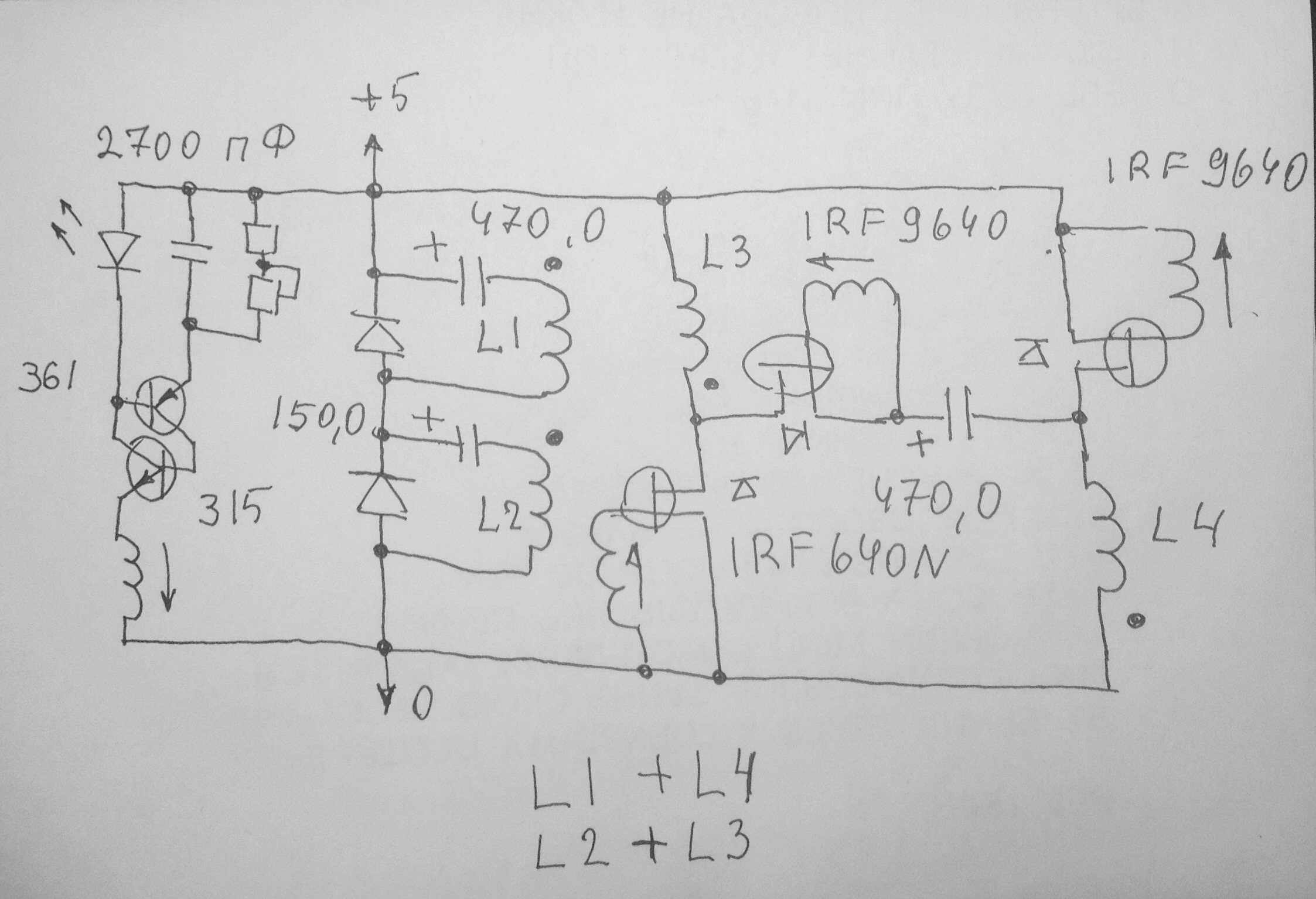

Размах импульса 100 в Такого при 5 в питания у меня еще не было Катушки L1, L2 , L3 , L4 плоские L1 , L4 намотаны вместе L2, L3 тоже Изменил емкость генератора 2700 пф Остальные катушки на кольце Медленно крутим потенциометр находим резонанс Крайние полевики включаются вместе После отключения происходит заряд правого электролита Затем включается средний полевик |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #27937
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
Вот первый результат Подсказку увидел в ролике Романова

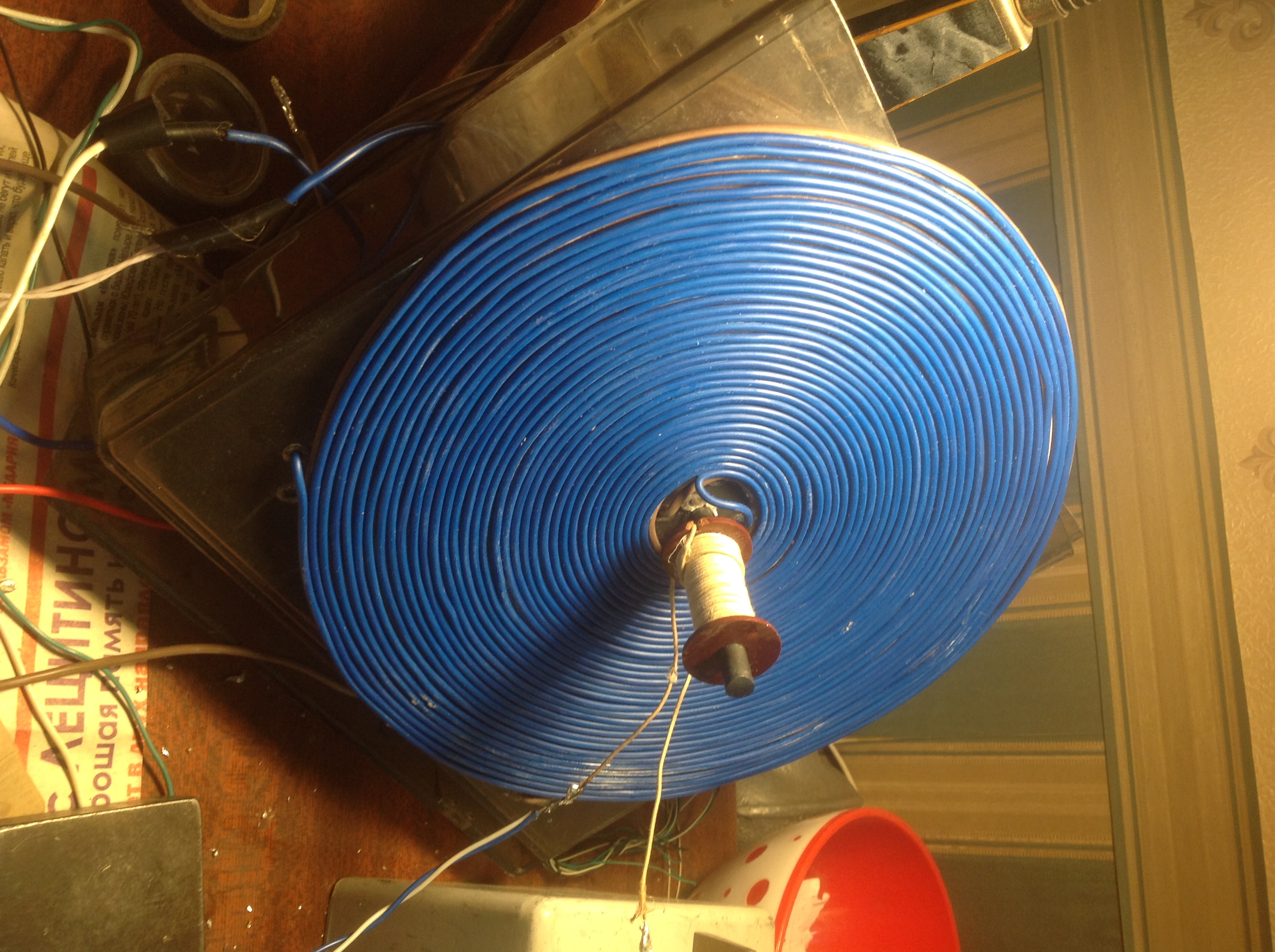

Поперечно плоской катушке ставим другую У меня наверно витков 50 ( давно мотал) После выпрямления подал на светодиод Это чистая халява На светодиоде 2 в ток 2,5 ма Светит одинаково как светодиод генератора Катушка одета на ферритовый стержень 8 мм Потребление от источника выросло всего на 0,1 ма Общее потребление 3,5 ма при питании 5 в Думаю с другой стороны можно ставить такую же лабуду Еще в схеме другая плоская катушка |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #28145
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
Так как чукча писатель а не читатель то чукча продолжает

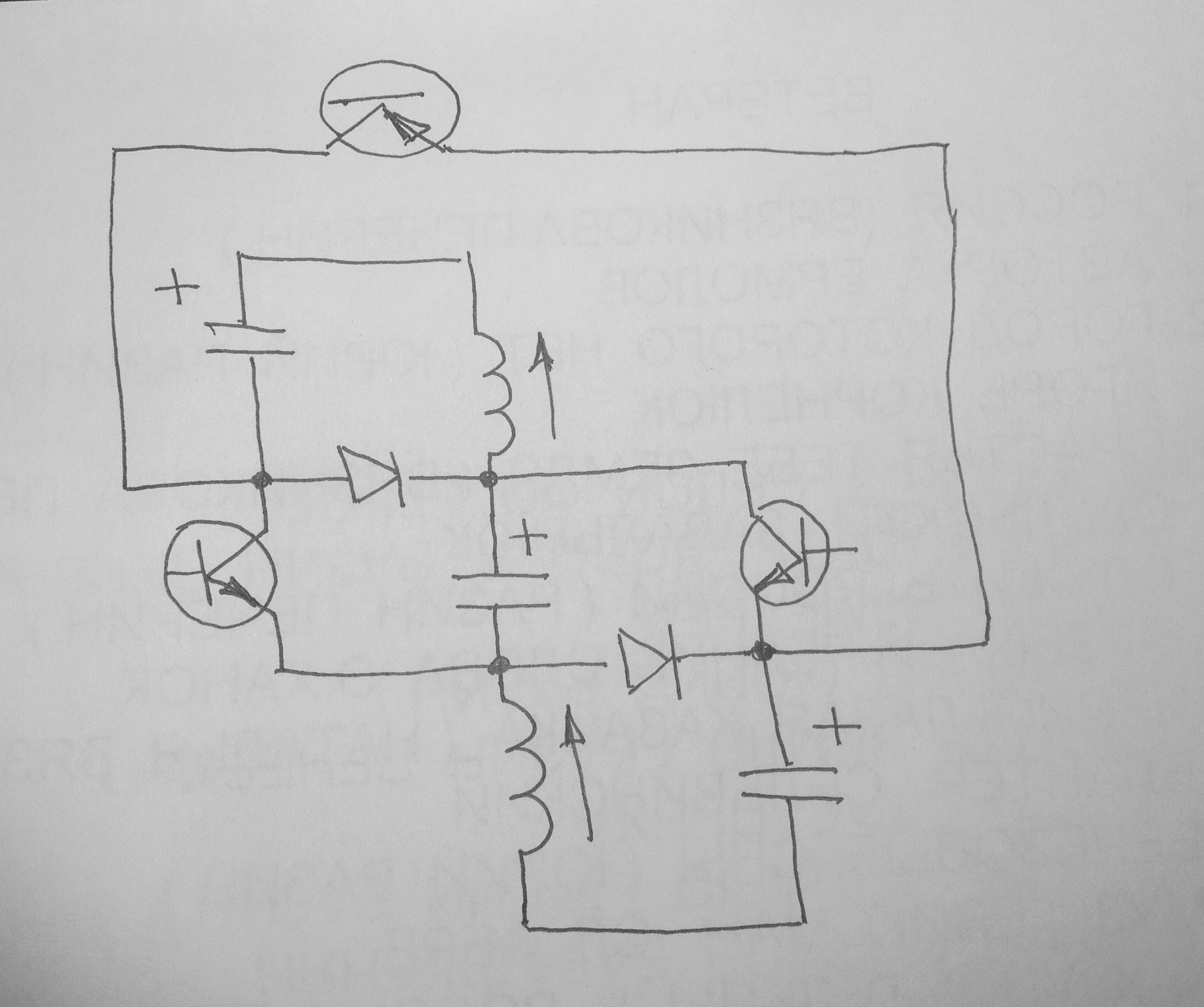

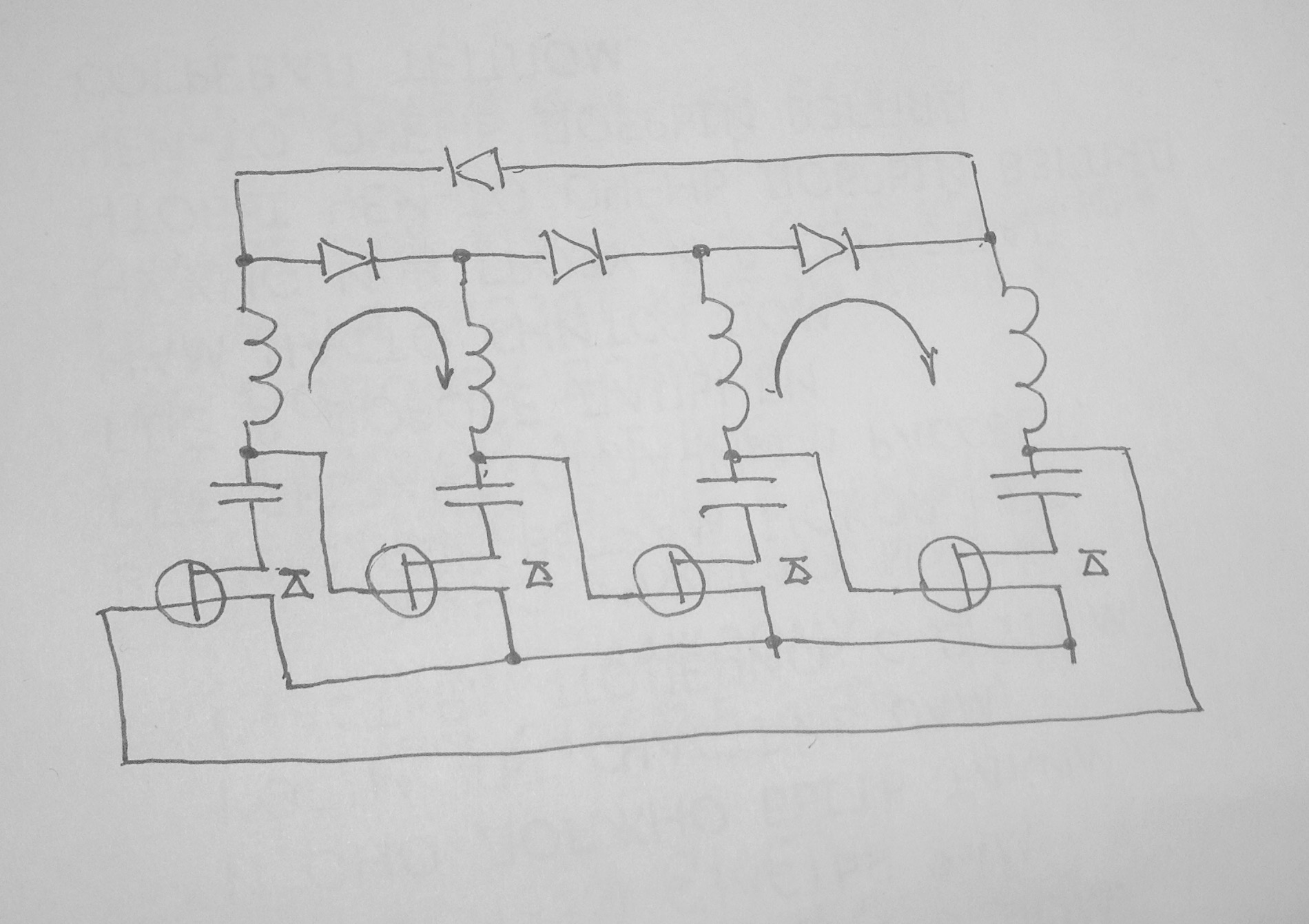

Вместо того чтобы добиватьту схему занялся другим Ничего не могу с собой поделать Специалисты оцените может заблуждаюсь Схемы одинаковые Одна в другой Попеременная работа ключей Главное что плюс никогда не приходит на минус Только имитация Для начала думаю достаточно зарядить любую пару кондеров |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #28158
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #28162
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
Проверил вот такую схему Работает при нахождении резонанса Катушки плоские

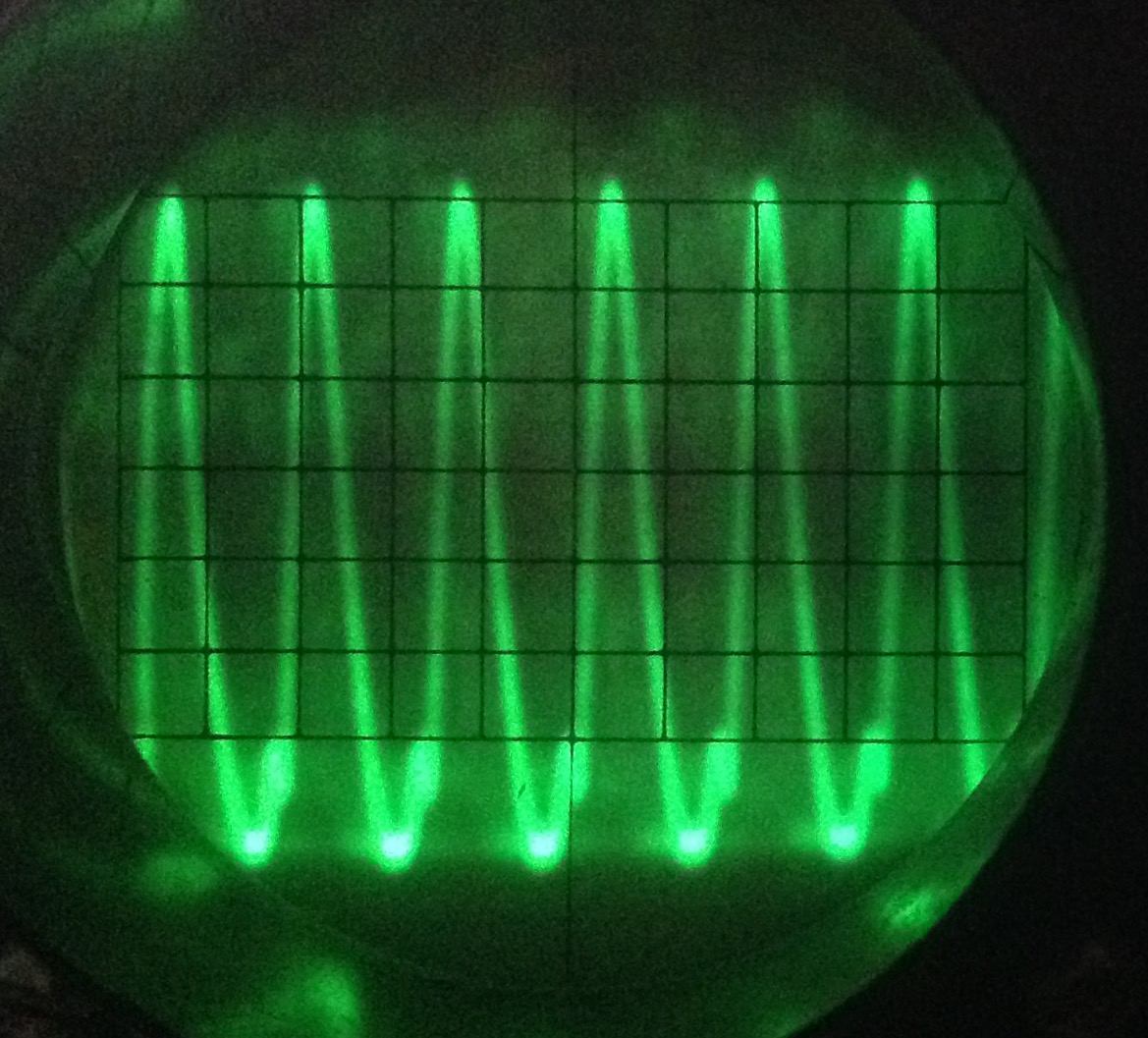

Размах сигнала 3 в Не хватает чтобы открывать затворы Хотелось избавиться от генератора У меня только 12 в питания При увеличении процесс должен пойти |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #28274
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
Отбросил плоские катушки Подцепил к стокам полевиков последовательно кондер 220 n и катушку намотанную на кольце
отклоняющей системы телевизора 20 метров Нашел такой резонанс 16 в при питании 6 в К такой же вторичке через выпрямитель ( полумост ) подцепил светодиод Слабо горит Сигнал упал Пробовал уменьшать число витков вторички - бесполезно |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 4 мес. назад #28347
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|

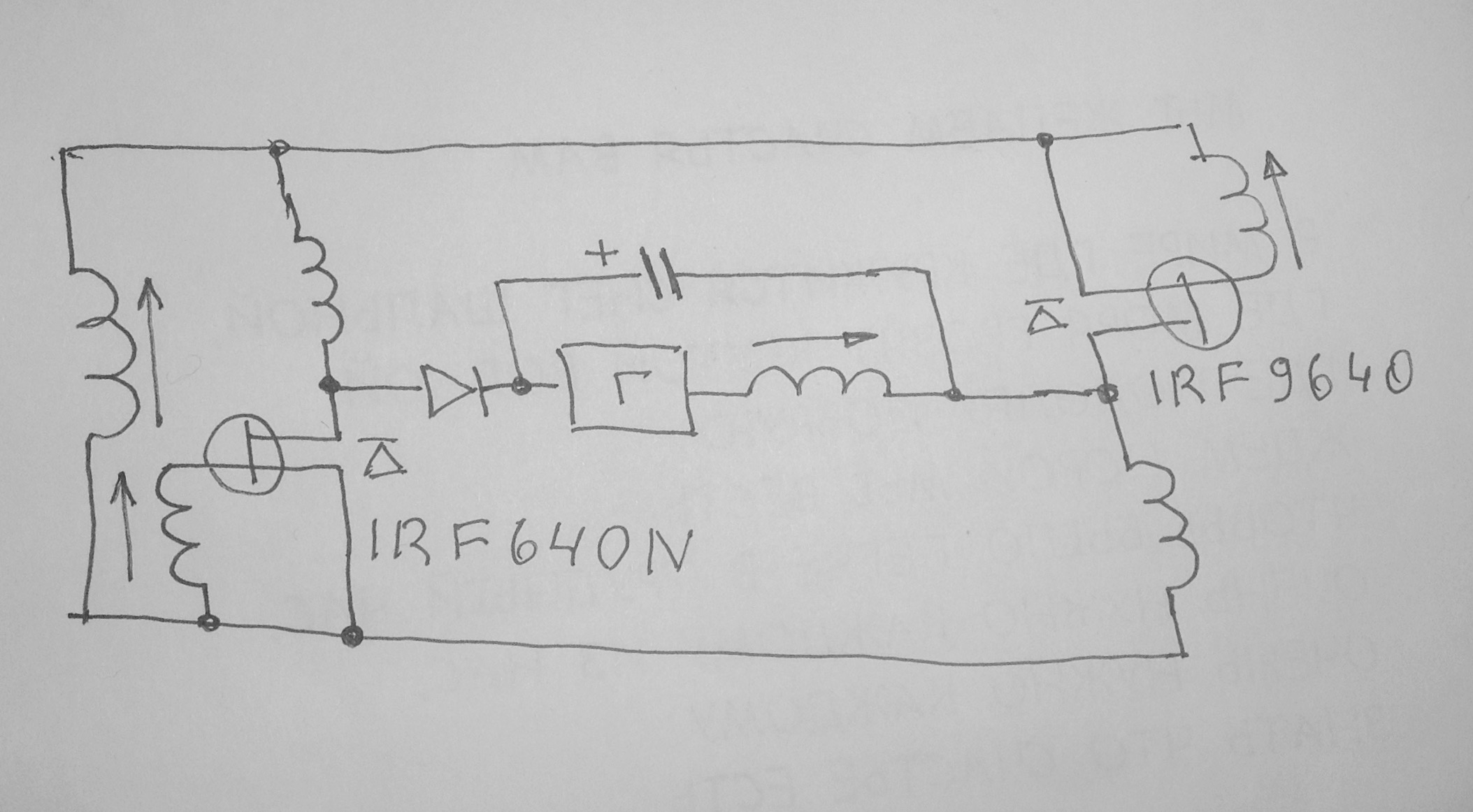

Последнее направление очень привлекательно
Родилась такая идея Первоначально ток пойдет в любую сторону А затем резонанс |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 7 года 3 мес. назад #28494
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
|
Для тех кто очухался Как советует Романов нужны два контура
Вверху обычный генератор Его катушка является общей для нижнего контура Крайние электролиты можно один раз зарядить Все катушки на одном кольце Полевики включаются попеременно Нижний контур помогает открываться диоду на обратном ходе катушки Удары генератора могут быть через два или три раза для поддержки резонанса |
|
