У меня интересная схема 2 года 7 мес. назад #96474

doktorsvet
doktorsvet аватар
Не в сети
Завсегдатай
Завсегдатай
Сообщений: 292
Спасибо получено: 93
Привет муравей - скажи на чем мотал три катухи из схемы и сколько витков. или индуктивность скажи...
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #96486

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
В данный момент работают две катушки на одном сердечнике отклоняющей системы
Расположены напротив друг друга 9 м каждая Диаметр примерно 1.2 мм

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #96491

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Чтобы исключить ослик из схемы - снял его со стола Текстолитовые треугольники поставил на чашку медью вверх
Намазал медь сливочны маслом и налепил поверх пищевую фольгу для выпечки Время работы - 2 часа 22 мин
Раньше об этом только мечтал Думаю даже плотный контает меди и алюминия не повредит

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #96617

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Не пойму о чем речь Я не модератор и не администратор и никто

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #96641

Alfic
Alfic аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 2579
Спасибо получено: 1068

Не пойму о чем речь Я не модератор и не администратор и никто
Не обращай внимание. Старому пеньку в одной из тем мозги вставили, вот он и решил в других темах побурчать.
Скептик! Верящий, но скептик! )) К тому же злой!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #96651

doktorsvet
doktorsvet аватар
Не в сети
Завсегдатай
Завсегдатай
Сообщений: 292
Спасибо получено: 93
Доброго вечера.

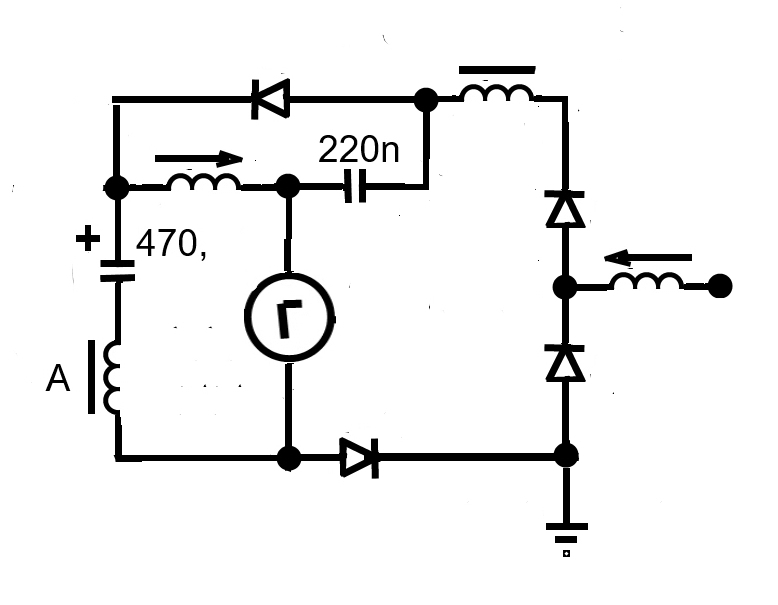

Проверил последнюю схему Муравья, подтверждаю. что на минимальной скважности кондер разряжается очень долго, заземление увеличивает время разряда процентов на 30. Антенну не цеплял.
Конденсатор на 220нф уменьшает время разряда. поэтому убрал его из схемы. Так как генератор на тл494 в кармане носить неудобно заменил обычным транзистором.
Резюме: если туда добавить светодиод. то кондер быстренько проседает, преимущества по сравнению с той же схемой от PREVA с рекуперацией не вижу.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #96654

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Вместо соли положил в салат сахар Вкус не понравился Рецепт- дерьмо

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #97021

A-tac
A-tac аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 393
Спасибо получено: 81
Активирована функция "антитроллинг".
absolute disregard

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #97038

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Ролик ничего не дает По моему развод
Со своим не могу разобраться Выдает то много то мало

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #97432

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Задумал сделать большой конус из медной фольги А сверху обернуть алюминиевой фольгой
Такая будет антенна Пока не знаю как это проще выполнить Хорошо бы купить большой кусок ф
текстолита

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #97439

A-tac
A-tac аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 393
Спасибо получено: 81

Задумал сделать большой конус из медной фольги А сверху обернуть алюминиевой фольгой
Такая будет антенна Пока не знаю как это проще выполнить Хорошо бы купить большой кусок ф
текстолита
Существует скотч.... и медный и алюминиевый.... алюминиевый скорее всего в ближайшем магазине найдёшь, ну или в следующем. А вот медный через инет искать надо... типа алиэкспресс в помощь. Ещё есть контора на дальнем востоке - там цены более-менее приемлемые... А по магазинам искать - пару десятков обойдёшь - можно и не найти... В крупных городах икать легче....
Активирована функция "антитроллинг".
absolute disregard

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #97503

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Да не просто Попробую для начала Сделать пирамиду из ф текстолита Это проще
Главное уловить - есть ли разница Может надо пойти другим путем Например увеличить число витков правой катушки
Даже проверил Домотал к 9 метрам еще 4 м Время увеличилось на 5 мин

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #97621

A-tac
A-tac аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 393
Спасибо получено: 81
Активирована функция "антитроллинг".
absolute disregard

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #97679

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227

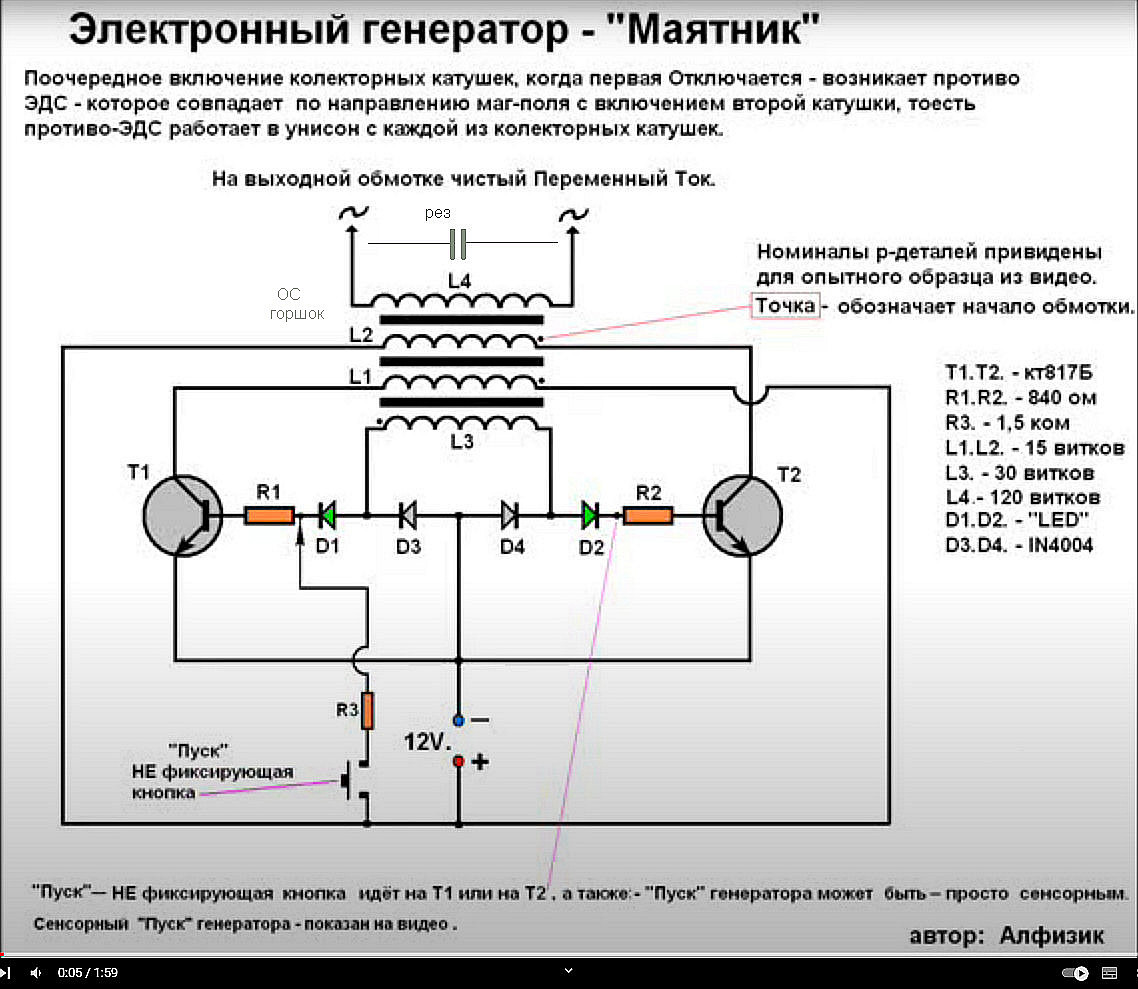

Генераторы Андрея -лучшие Думаю применить Смотрю его регулярно
Прибавки от пирамиды не увидел Но распилил острые углы ф текстолита по биссектрисе
Это дало дополнительно 2-3 мин Затем параллельно дросселю поставил еще один диод
Получилась частота морганий примерно 20 гц Это вначале Затем конечно больше
Почти ровный свет Время работы ровно 30 мин

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #98011

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227

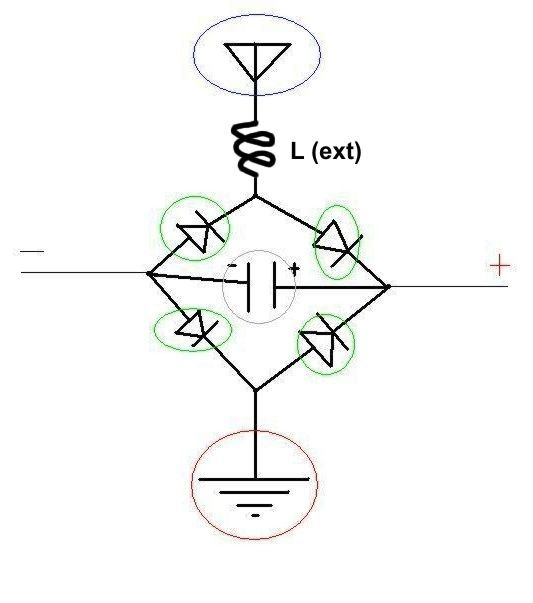

Оказывается вместо антенны можно применить коаксиальный кабель для телевизора
Подпаиваем к медной оплетке Там еще есть алюминиевая фольга поверху У меня отрезок 2,5 м
Получил время 2 ч 17 мин Речь идет о схеме пост # 95875 На плоских катушках
