Муравей пишет: Добрый день У меня планшет сам нумерует фото И с него перестало загружаться
Пробую с компьютера Промежуточные эксперименты просто кухня Публикую последний
Центральный трансформатор на феррите отклоняющей системы Ф со стрелками на кольце 30 мм
Что удивило это большая яркость светодиодов Работают не равномерно а как электросварка
вспышками Прослужили не долго Сигнал большой Около 50 в пачки импульсов
Светодиоды заменил на одноватные Глазам больно Прослужили дольше но та же участь
Малое кольцо прилично гудело
Решил остановиться понять что же там происходит

А где про потребление?

Vector пишет:

Green пишет:

Муравей пишет: Добрый день У меня планшет сам нумерует фото И с него перестало загружаться
Пробую с компьютера Промежуточные эксперименты просто кухня Публикую последний
Центральный трансформатор на феррите отклоняющей системы Ф со стрелками на кольце 30 мм
Что удивило это большая яркость светодиодов Работают не равномерно а как электросварка
вспышками Прослужили не долго Сигнал большой Около 50 в пачки импульсов
Светодиоды заменил на одноватные Глазам больно Прослужили дольше но та же участь
Малое кольцо прилично гудело
Решил остановиться понять что же там происходит

А где про потребление?

Нет нагрузки,нет и потребления.Логично...АКБ без нагрузки тоже практически вечен.

Нагрузка есть это светодиоды. И горят они не нахаляву.

Здесь я отказался от полевиков
Потребление по переменке 24в на стрелочном приборе около нуля на пределе шкалы 3 ма
Точнее померить не могу

Муравей пишет: Здесь я отказался от полевиков
Потребление по переменке 24в на стрелочном приборе около нуля на пределе шкалы 3 ма
Точнее померить не могу

И где самозапит?
Нет? А чё так? Приборчики не те и не туда?
Так ведь.
Ссуть то дороже.........истина имеется ввиду, или не ввиду?
Или тут принято всем вводить?

Муравей пишет: Добрый день У меня планшет сам нумерует фото И с него перестало загружаться
Пробую с компьютера Промежуточные эксперименты просто кухня Публикую последний
Центральный трансформатор на феррите отклоняющей системы Ф со стрелками на кольце 30 мм
Что удивило это большая яркость светодиодов Работают не равномерно а как электросварка
вспышками Прослужили не долго Сигнал большой Около 50 в пачки импульсов
Светодиоды заменил на одноватные Глазам больно Прослужили дольше но та же участь
Малое кольцо прилично гудело
Решил остановиться понять что же там происходит

Может чего я не понял, но если светодиоды ярко светят , значит на них завышенное напряжение подается. более мощный светодиод применять не совсем то, напряжение у него такое же как и слабого, только ток больше. Если светодиоды включить последовательно, набрать на нужное напряжение?

Последовательно не получится т к светодиод задает опорное напряжение для базы транзистора
Параллельно можно Напряжение повышается намного Это можно использовать
Думаю как бы проще собрать низкочастотный генератор чтобы отвязаться от сети

Муравей пишет: Последовательно не получится т к светодиод задает опорное напряжение для базы транзистора
Параллельно можно Напряжение повышается намного Это можно использовать
Думаю как бы проще собрать низкочастотный генератор чтобы отвязаться от сети

Схема Хартли, по моему самое простое. Один транзистор, синус, а Тр можно от старого карманного радиоприемника взять, как раз на частоты сети подходит.radiolubitel.net/ind...ory-skhemy
Вместо динамика, схему подключить

Благодарю vpk за схемы Самая интересная Колпитца т к одна катушка Но не задан ток базы

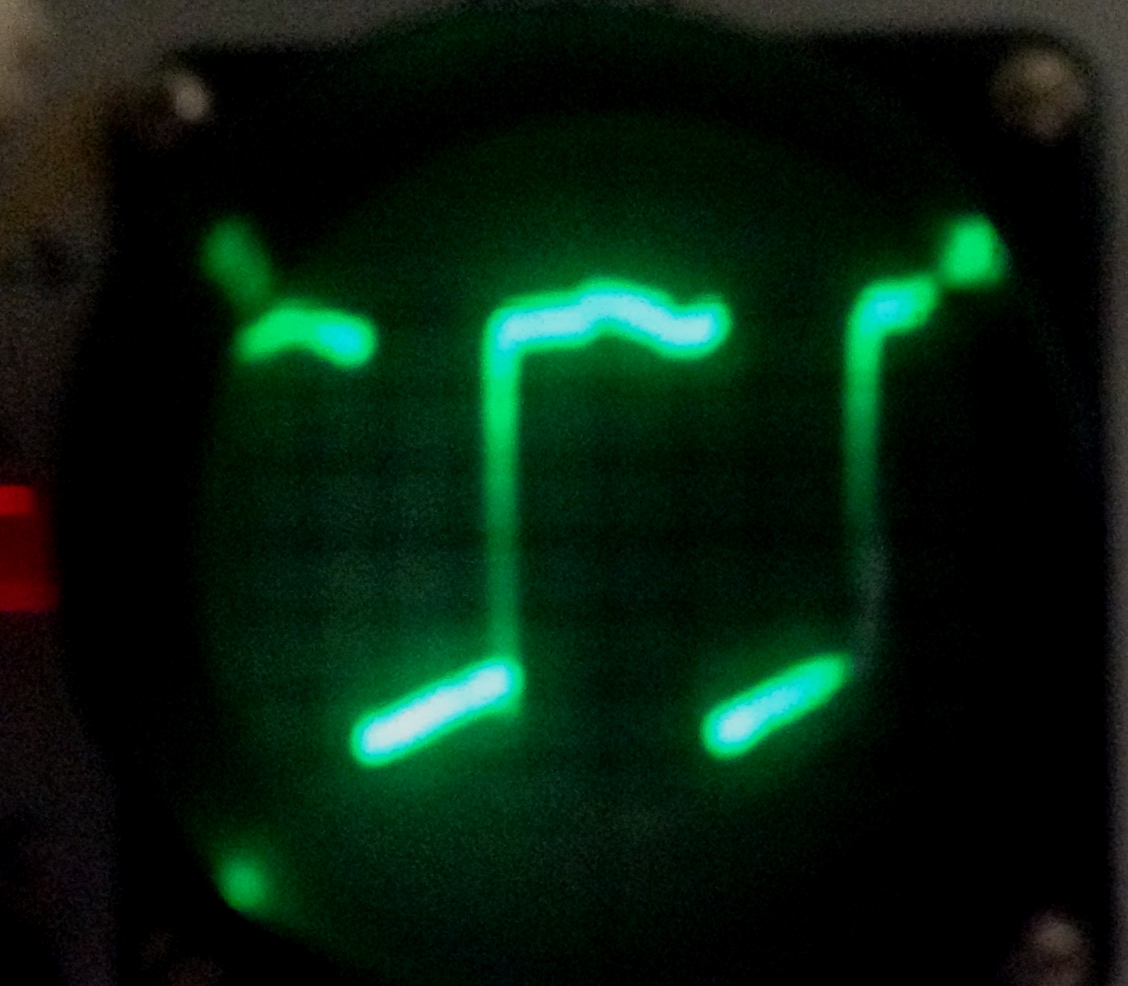

Значит не рабочая Пошел привычным путем Частота примерно 50 гц Если электролит заменить на 10мкф
то ширина импульса и паузы примерно равны Колебательный контур не расчитывал но чувствую мотать много
Настроение сразу упало Может есть другой путь Есть одна мысль

Муравей!!!
Ну, давайте, для начала!!!
Как, через что, заряжается ёбкость на 6.8???
Всё закрыто. Утечки??? в микро/нано/Амперах???

vpk пишет:

Муравей пишет: Последовательно не получится т к светодиод задает опорное напряжение для базы транзистора
Параллельно можно Напряжение повышается намного Это можно использовать
Думаю как бы проще собрать низкочастотный генератор чтобы отвязаться от сети

Схема Хартли, по моему самое простое. Один транзистор, синус, а Тр можно от старого карманного радиоприемника взять, как раз на частоты сети подходит.radiolubitel.net/ind...ory-skhemy
Вместо динамика, схему подключить

vpk!!! по вашей ссылке- схема обычных генераторов 3х точки. Классический вариант. Для начинающих радио лЕпителей.
Там, правда, есть и релаксационный метод генерации, и прочие методы. Полезно вникнуть по глубже. Это классика. Отличный материал.

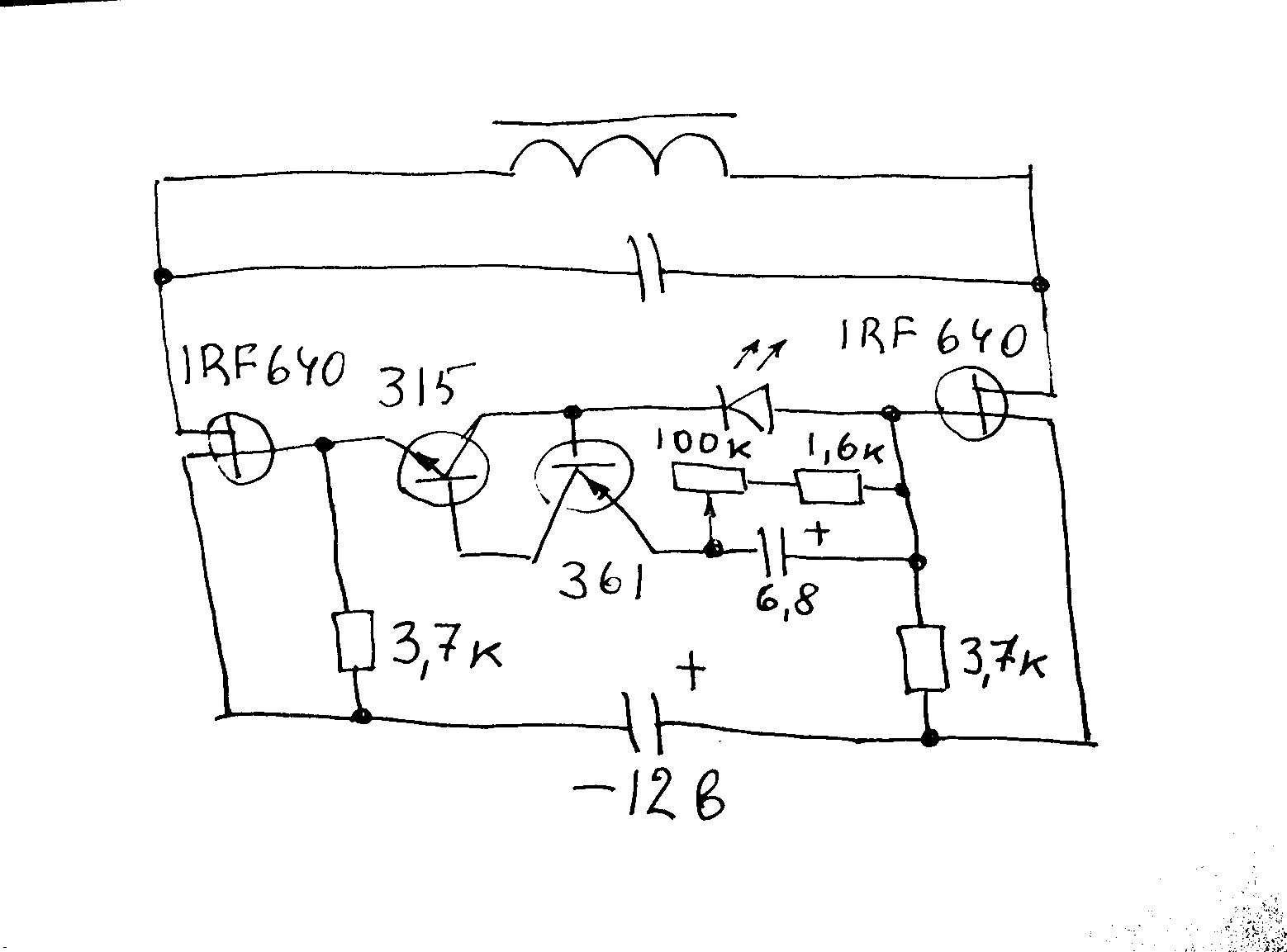

Вопроса Foco не понял Этот генератор на малых транзисторах я везде ставлю
Только номиналы увеличил Первоначально транзистры открыты Идет заряд электролита
через резисторы 3,7 к В этот момент полевики тоже открыты Когда напряжение эмиттера
сравняется с напряжением базы ( кт 361 ) транзисторы закрываются Затем идет разряд
электролита через переменник Потом все повторяется
Наконец опрелелился с трансформатором Мотать много витков конечно лень
Но тут вспомнил что есть ТС-80 на О- образном железе две катушки
Сетевая на обоих Соединена последовательно Эти намотки можно использовать
как отдельные Одну обмотку буду использовать как колебательный контур на полевиках
К другой подключу лабуду из двух генераторов

Муравей пишет: Вопроса Foco не понял Этот генератор на малых транзисторах я везде ставлю

Муравей!!! У вас аналог однопереходного транзистора "на малых транзисторах" какой-то кастрированный/усечённый/обрубок.
Да, и работаете вы на этих кастрированных/обрубках аналогах на паразитных явлениях полупроводников(ПП), которые нормируются при изготовлении оных - "по стольку- поскольку".
Стабильности работы при таких схемах вы не добьётесь. Температура/освещённость изменилась всё поплыло.(свето диоды-это открытый кристалл и тоже зависит от освещённости). Заменили полупроводник в схеме- опять всё переналаживать.
Попробовал. Поставил близкий к идеальному свето диод- не запускается ваша кастрированная схема одно переходника. "Не выходит"- даже дети знают.
Во всех стандартных схемах - нет лишних элементов. Лучше строго придерживаться таким схемам. Схеме аналога однопереходного транзистора не зря обвешана всякими сопротивлениями. Они то и обеспечивают повторяемость, стабильность, не зависимо от разбросов параметров ПП.
"Вот, мы всех умнее, упростим всё на хрен."
Ведь тысячи людей не зря трудились. Надо разобраться с каждым элементом, для чего, на что влияет и т.д.
А то, что это работает и вы везде это ставите- ни о чём не говорит. Понятие "работает" у вас и у всех разное.
У вас -"работает"- это запускается автоматически. Здорово. Всё остальное не трогает.
У меня-"работает"-это стабильность запуска, стабильность работы во всех режимах, при разных условиях и много чего ещё.
Успехов.

Стандартные схемы знаю Я не дурак Ничего супеского там нет В этой схеме генерация начинается
от половины переменника Значит ограничительный резистор можно ставить на 50 к
Скважность регулируется переменником Да частота зависит от напряжения питания
Но как раз это мне и надо в дальнейшем Для автоподстройки Чем выше напруга тем ниже частота
Очень удобно

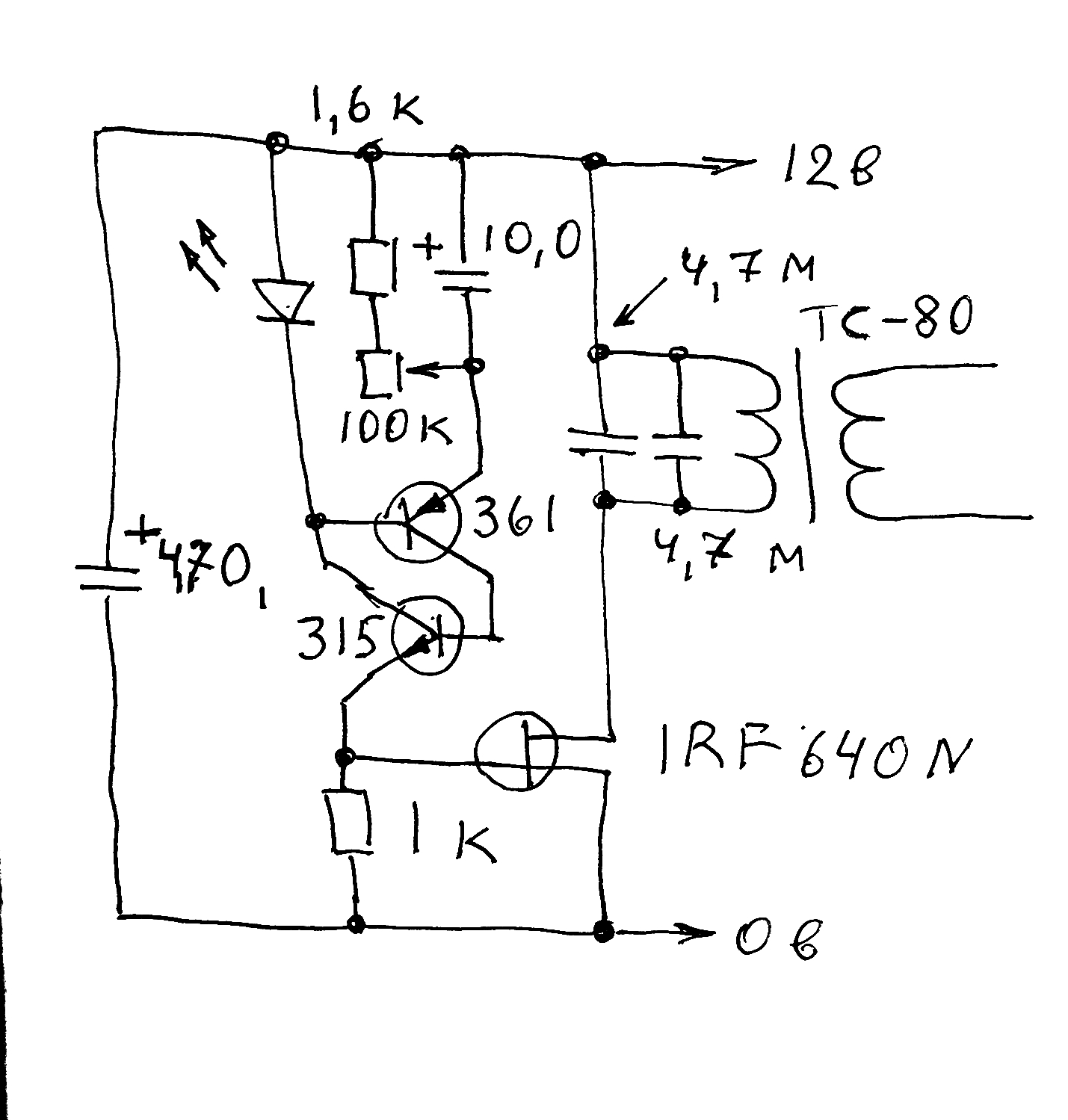

Прошу простить великодушно Правый транзистор в той схеме irf 9640 конечно
Сам заметил недавно Это опечатка Когда увидел то понял что он и не нужен
Схема немного упростилась И мертвая зона переменника почти пропала

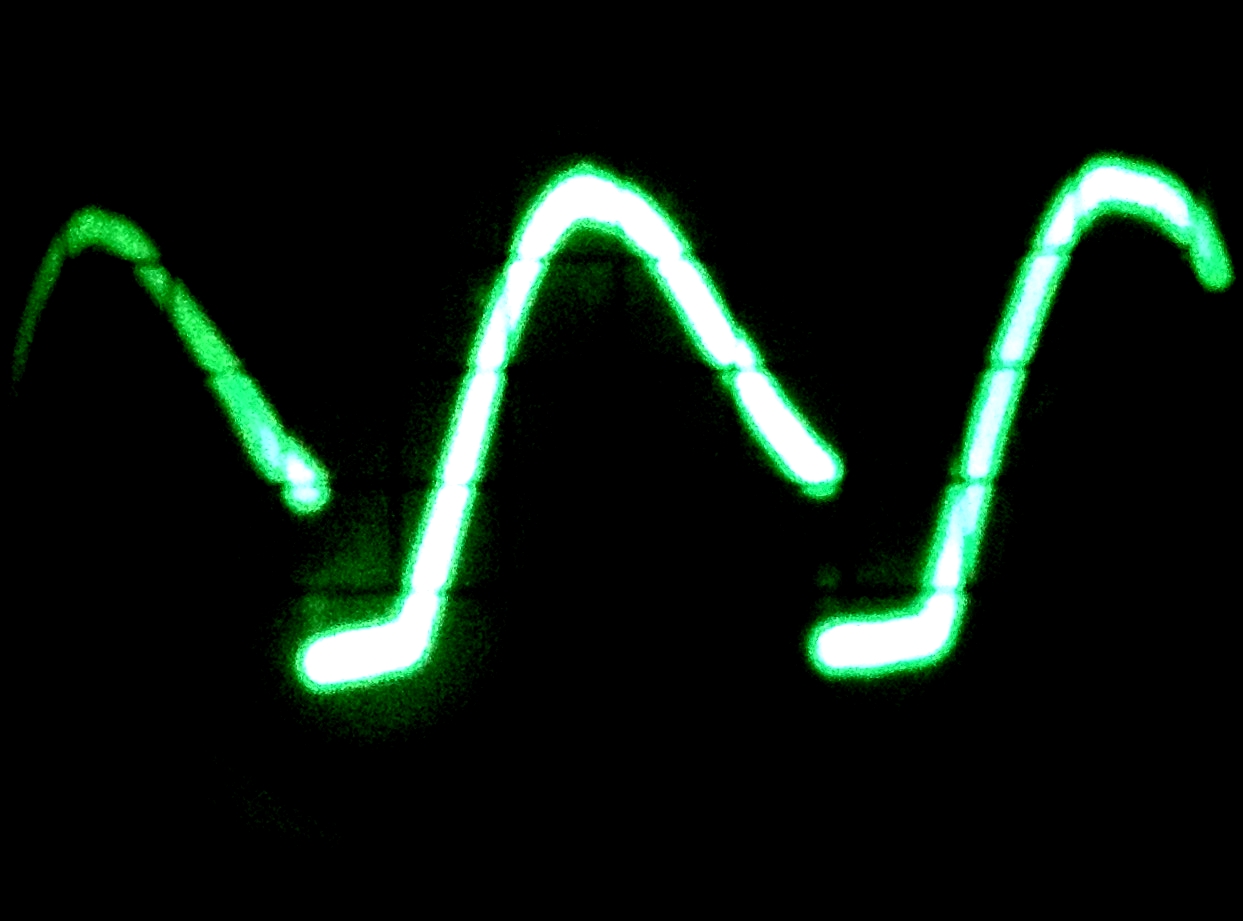

Синусоида немного некрасивая Но думаю что это ерунда
Потребление чуть больше 4 ма Скоро приступаю к самому главному

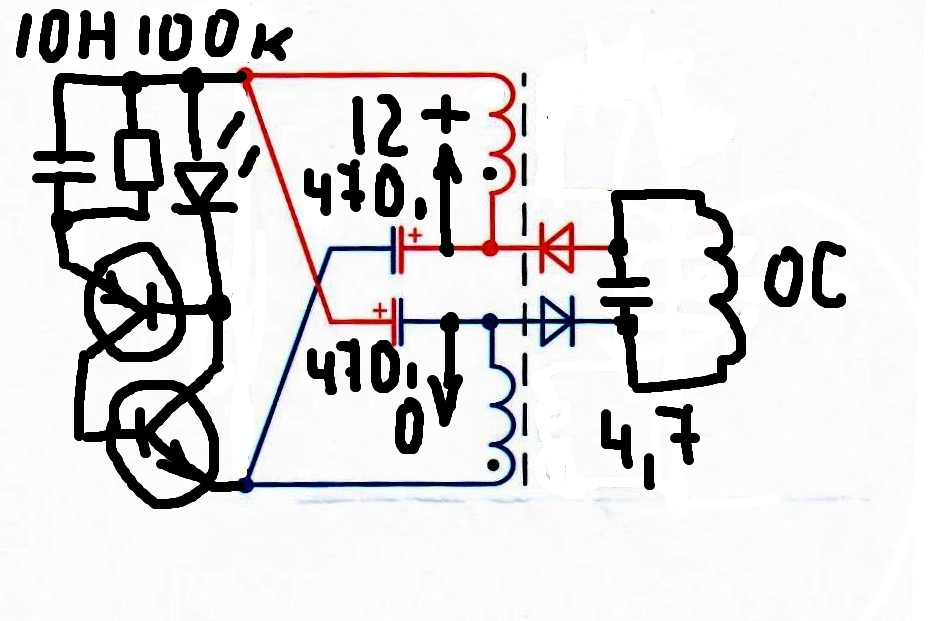

Подключил к трансформатору ТС-80 лабуду из двух встречных генераторов (пост # 30593)

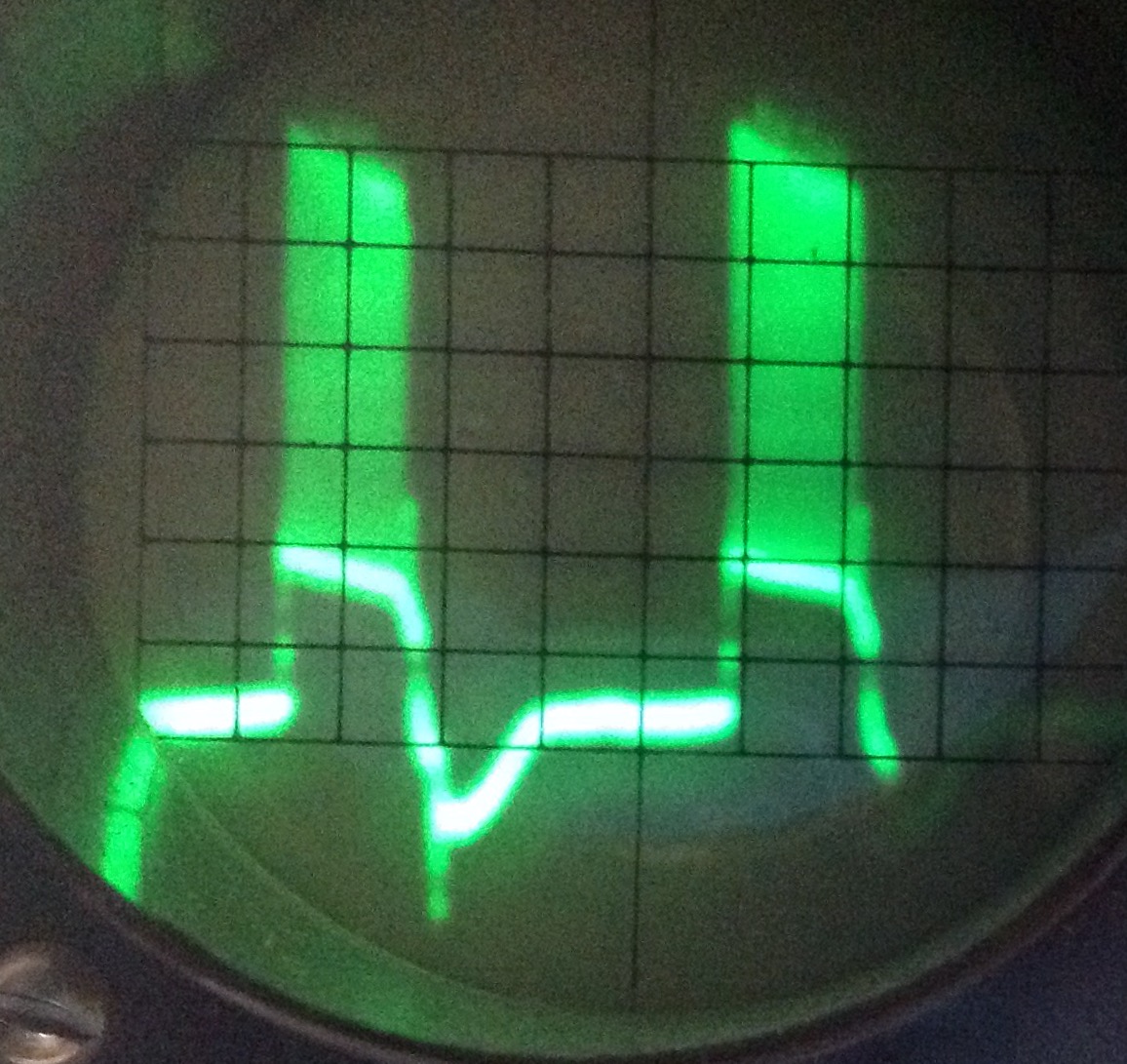

Импульсы красивые От синусоиды мало что осталось Ток возрос Взаимное влияние

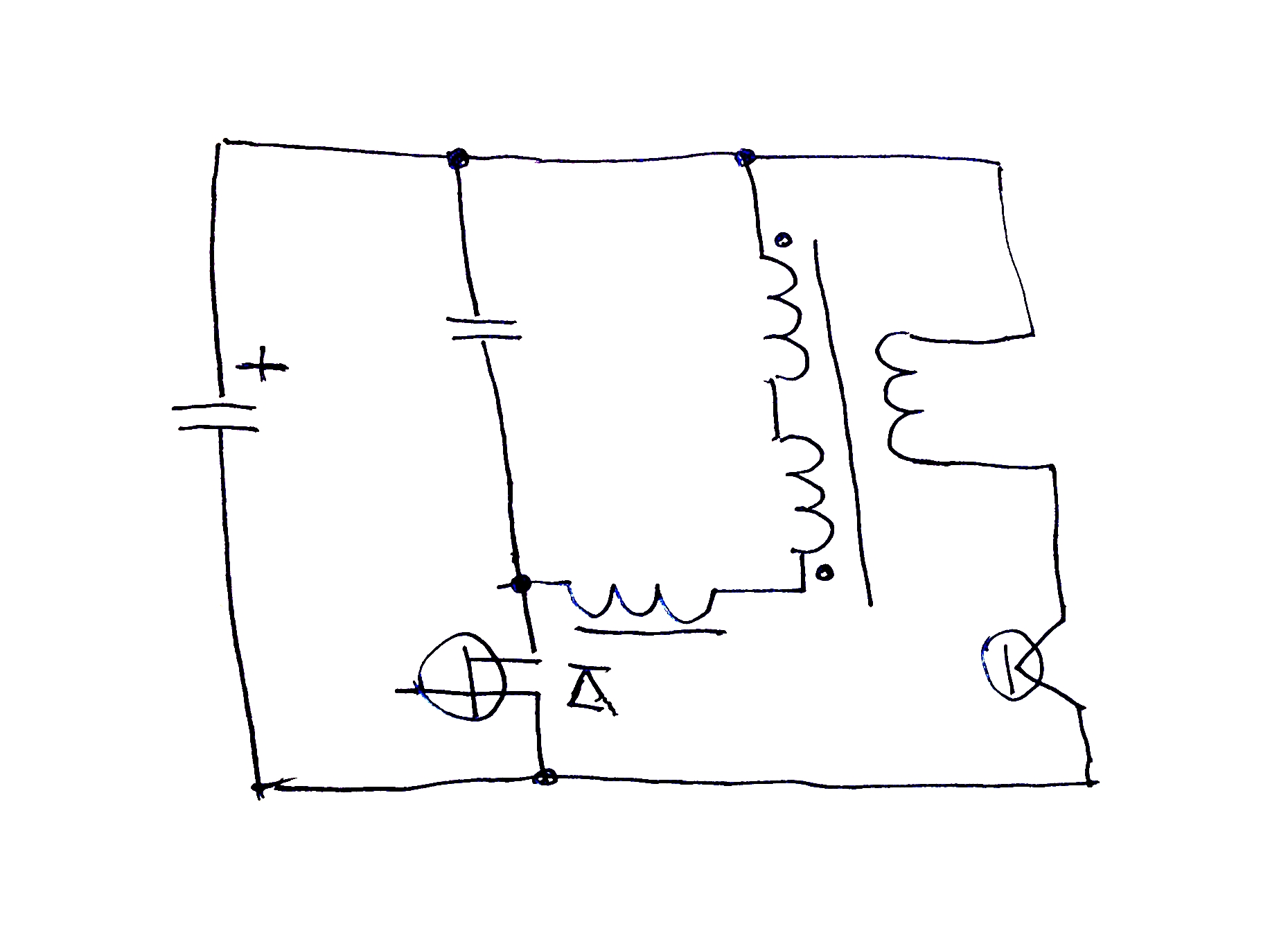

Но думаю на правильном пути Нарисовал другую схему Чтобы исключить влияние будут встречные обмотки
Слева то же низкочастотный генератор Справа высокочастотный Может быть та же самая лабуда
Правый возбуждает заряды а левый их продвигает Излишки с колебательного контура
будут заряжать электролит
