Вот упрощенная моя схема Это первый такт Потом все меняется местами
Подкачка это и есть халява На осциллографе видна после каждого импульса
Все БТГ работают только на этом Используется инерция природы
Правые емкости нужно опустошать для большей эффективности
Возможно применю схему на одном транзисторе Ставят в фонарики
Для выкачивания батарейки до нуля
Схему собираю не так быстро как хотелось бы Тому есть причины
Вместо диодов хочу поставить светодиоды помощнее

Благодарю всех написавших в личку
Особая благодарность vv710
Всвязи с этим возникло несколько идей на прошлую тему т к последняя схема стала слишком усложняться
Всем у кого слабая психика лучше не читайте мою ветку Я мастер головокружения
Верю что генератор будет простым После того как он будет создан они повалятся как из рога изобилия
Разных видов Привлекательна идея где электролит отделен кондером
Пусть толчек слабый Но при увеличении напруги отдача возрастает т к на управление всегда идет 4 в
Что то я разошелся писать

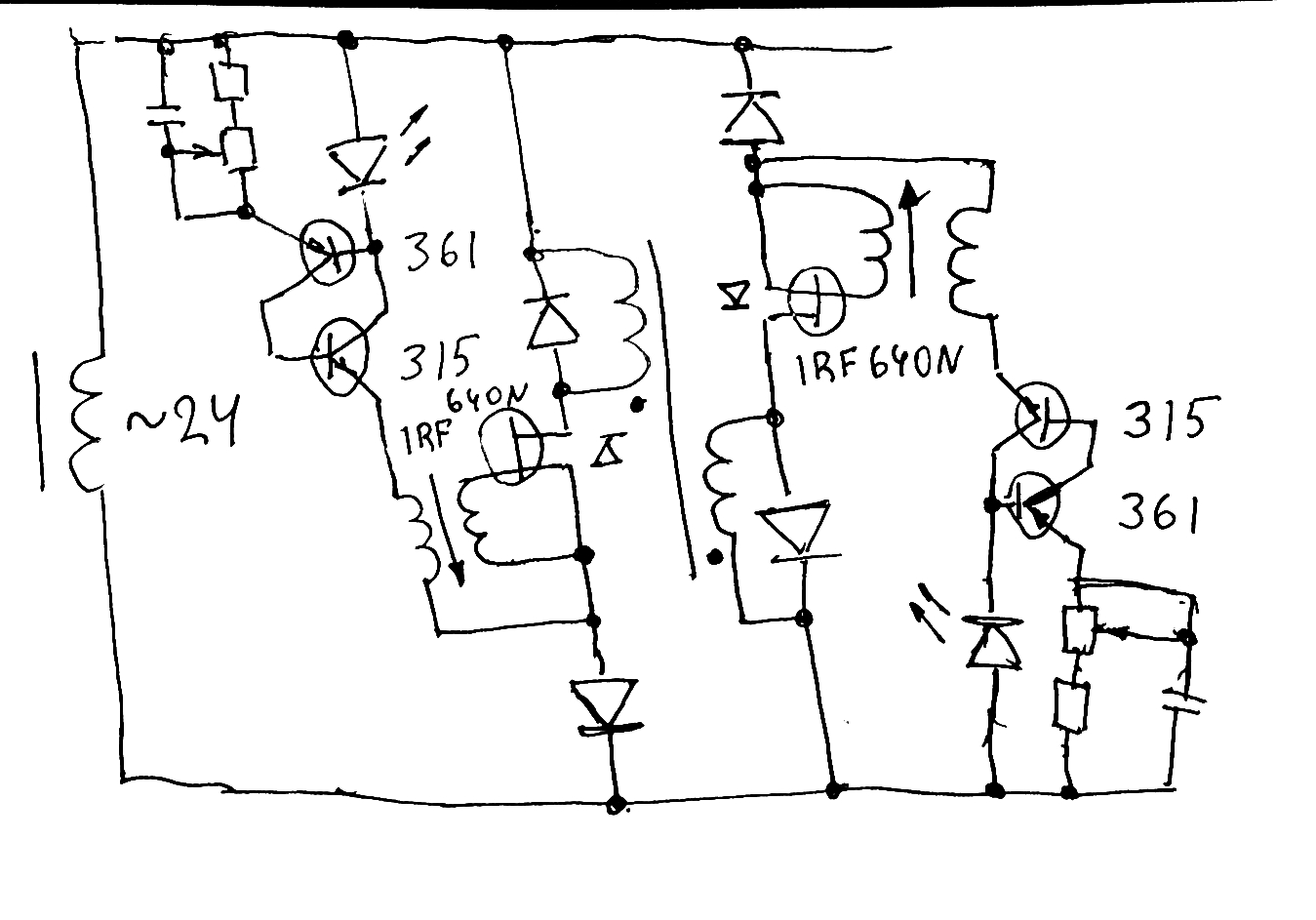

Эту схему реализовал По моим замыслам когда раскачается нижняя часть с помощью генератора
Импульс обратный через диод возрастет и пойдет самозапит Кондеры на затворах как делители
Правая часть для наглядности Поигрался на разной частоте Ничего особого не заметил
Но затем когда стал уменьшать частоту прошло 3 -4 огромных импульса и сдох светодиод
Может оно самое а может нет Не буду утверждать
Нижние электролиты тупо зарядил до 12 в А верхний подключен к блоку питания

Здесь я применил плоскую катушку Генератор подключен к поперечной катушке если помните
Осциллограф подключен к левому нижнему полевику исток - сток Размах сигнала около 10 в
Генератор работает от 6 в Повышать не рискую Не знаю что дальше Но по моему здорово

Долго не мог решить ту схему где тролли заволновались Начинает складываться

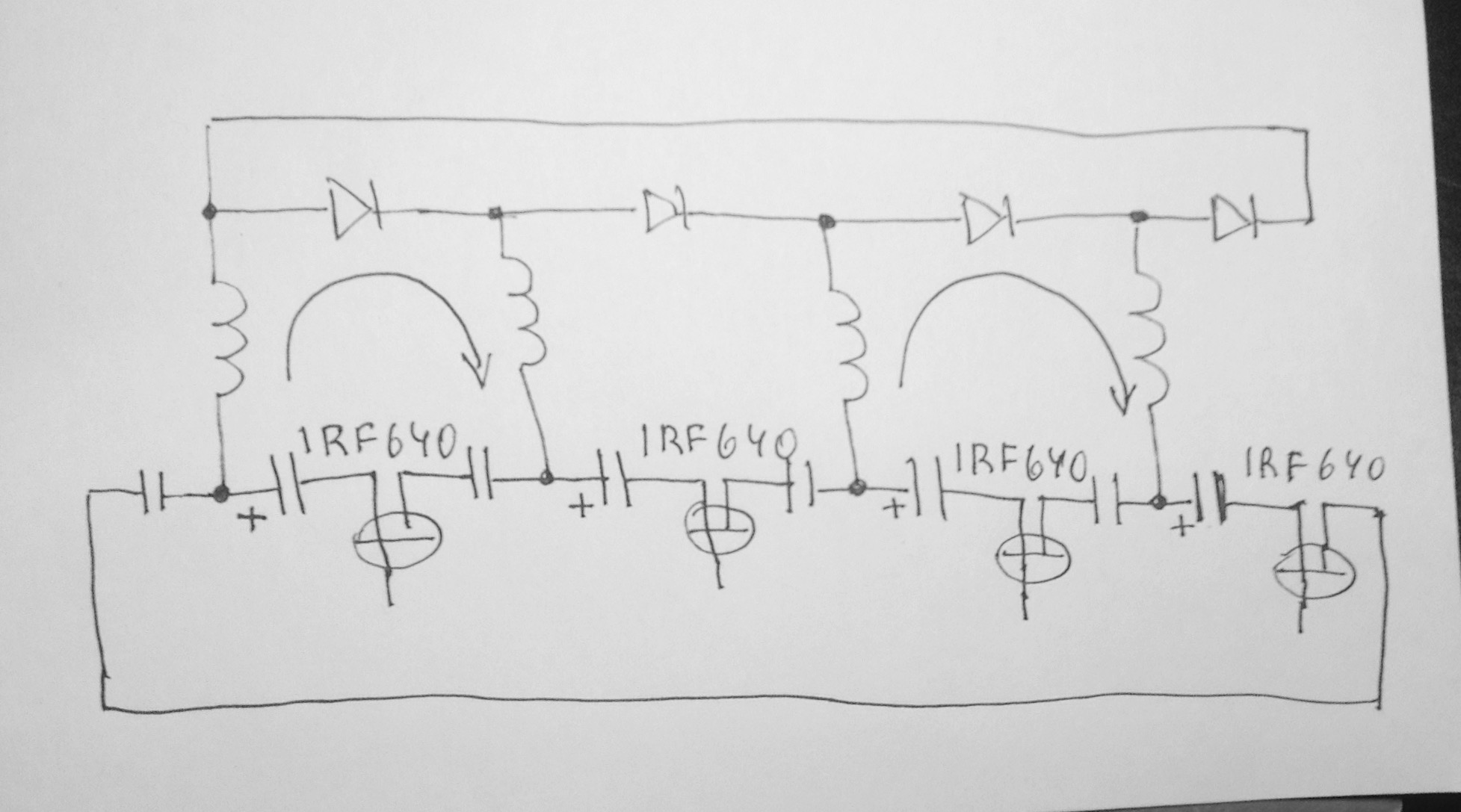

Обьединил с последней У машины должно быть 4 колеса Не знаю пока какое управление
Вначале включаются первый и третий ключи затем другие два

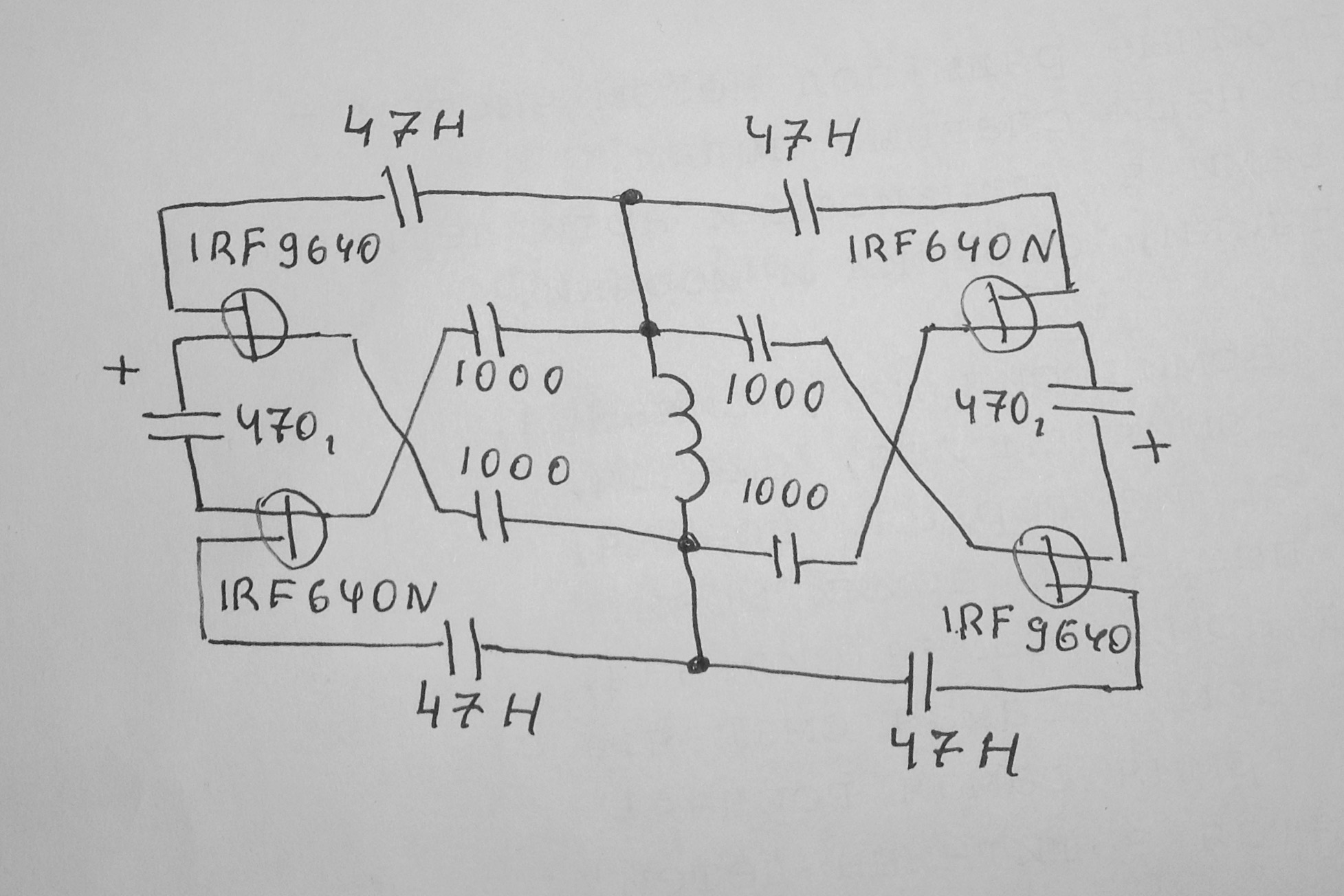

Забыл сказать в прошлой схеме кондеры 47Н уменьшил до 1000 Сигнал стал увеличиваться вспышками
Думаю это оно и есть
В новой схеме управление будет очень простым Неполярный кондер будет перезаряжаться
с плюса на минус Что и требуется

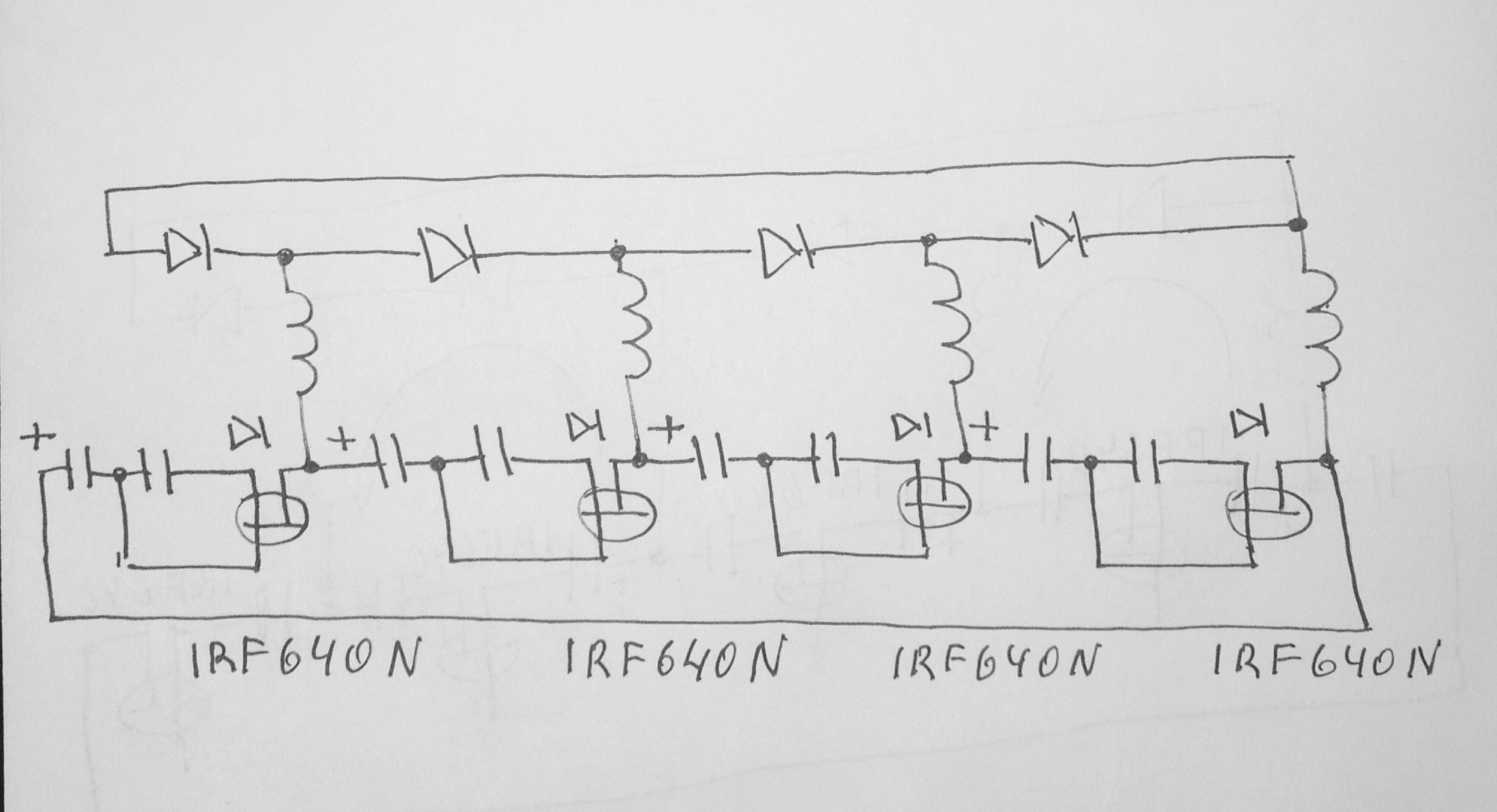

Поздравляю! генератор Маркса получен на новых элементах......

В той схеме после зарядки электролитов до 12 в сигнал увеличивается примерно в два раза
Также заряжал до 24 в Сигнал становится еще больше Но силы в нем нет Остался непроверенным еще один вариант

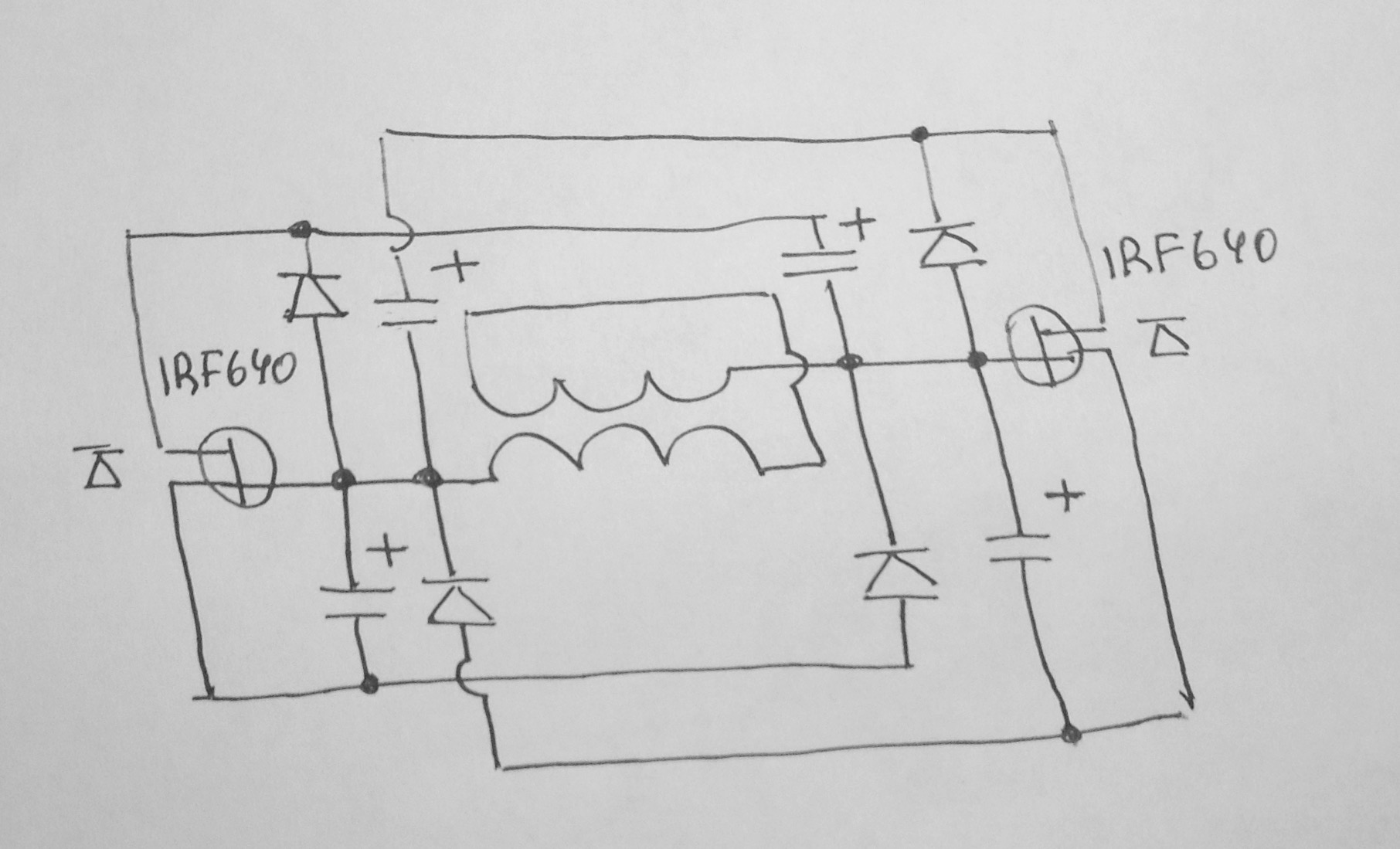

Но решил перейти к другой Схема знакомая только управление другое Кондеры будут неполярные
Плюсики нарисовал для наглядности Попробую качать катушку генератором Кондеры должны сами зарядиться
Есть надежда что зациклится

Последняя схема чем-то похоже на этот патент www.freepatent.ru/patents/2015611

cuba8 пишет: Последняя схема чем-то похоже на этот патент www.freepatent.ru/patents/2015611

Вы обратите внимание на даты в патенте.
Так вот, горбатый, к тому времени, такие организации как "патентные бюро и пр. организации" перевёл на хоз. расчёт.
Т.е. Государство сказало-:" денег не проси, зарабатывай сам"
Вот тут то им и попёрло. Патентуй, и чем быстрее- тем больше.

Муравей, а почему у тебя ни в одной схеме нет нагрузки?
Это шоб оно само себя гоняло по кругу?
Так магнитный хранитель Эда в помощь

Как я рад любым сообщениям Особая благодарность cuba8 Импульс раскладывается на три емкости и удлиняется
Нагрузка в схеме есть Светодиод в генераторе

Что то не стала загружаться моя схема

а это из за такой нумерации .проще было нумеровать по порядку 000.jpg - 001.jpg - 050.jpg - 099.jpg- 100.jpg

Добрый день У меня планшет сам нумерует фото И с него перестало загружаться

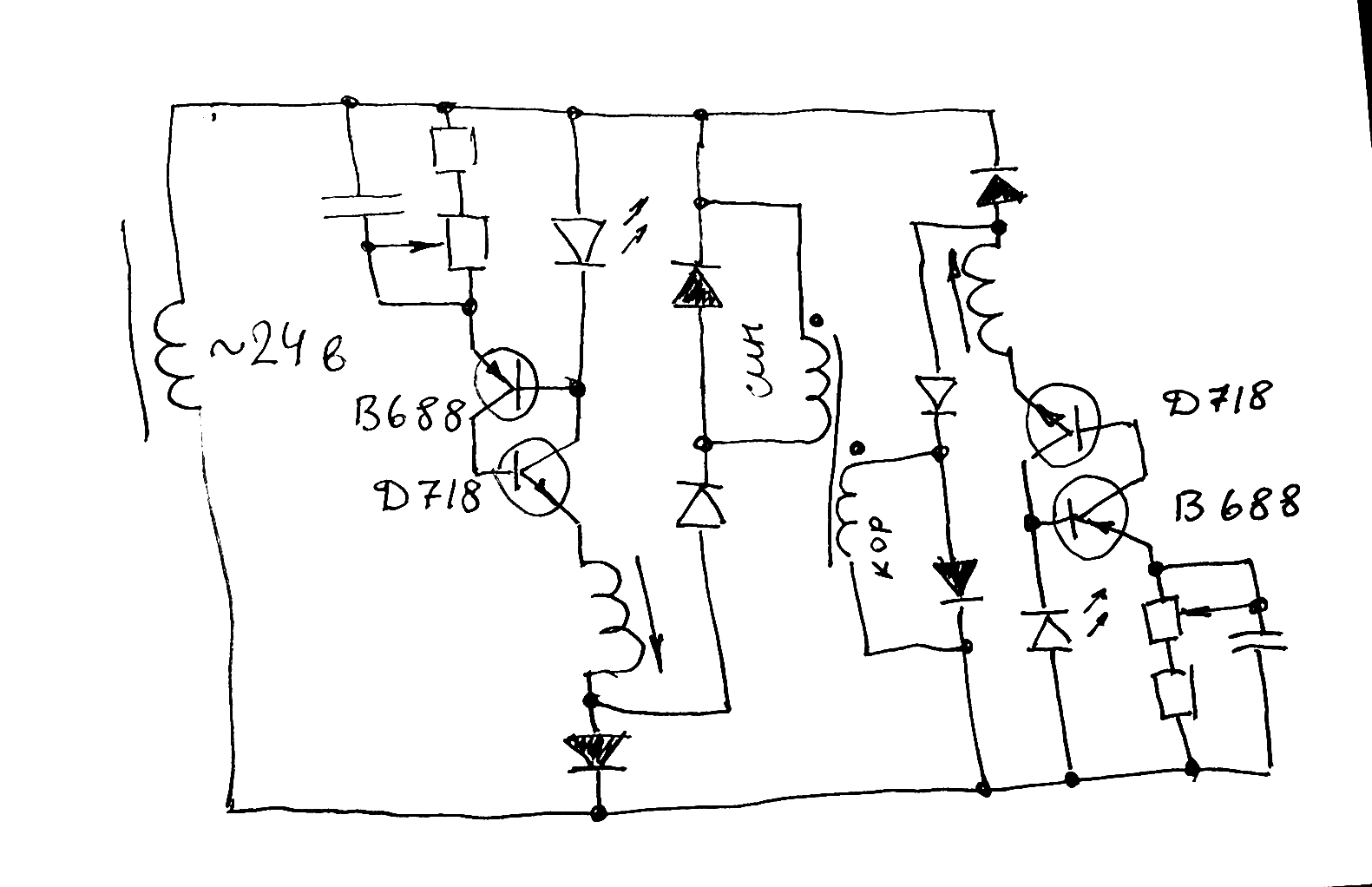

Пробую с компьютера Промежуточные эксперименты просто кухня Публикую последний
Центральный трансформатор на феррите отклоняющей системы Ф со стрелками на кольце 30 мм

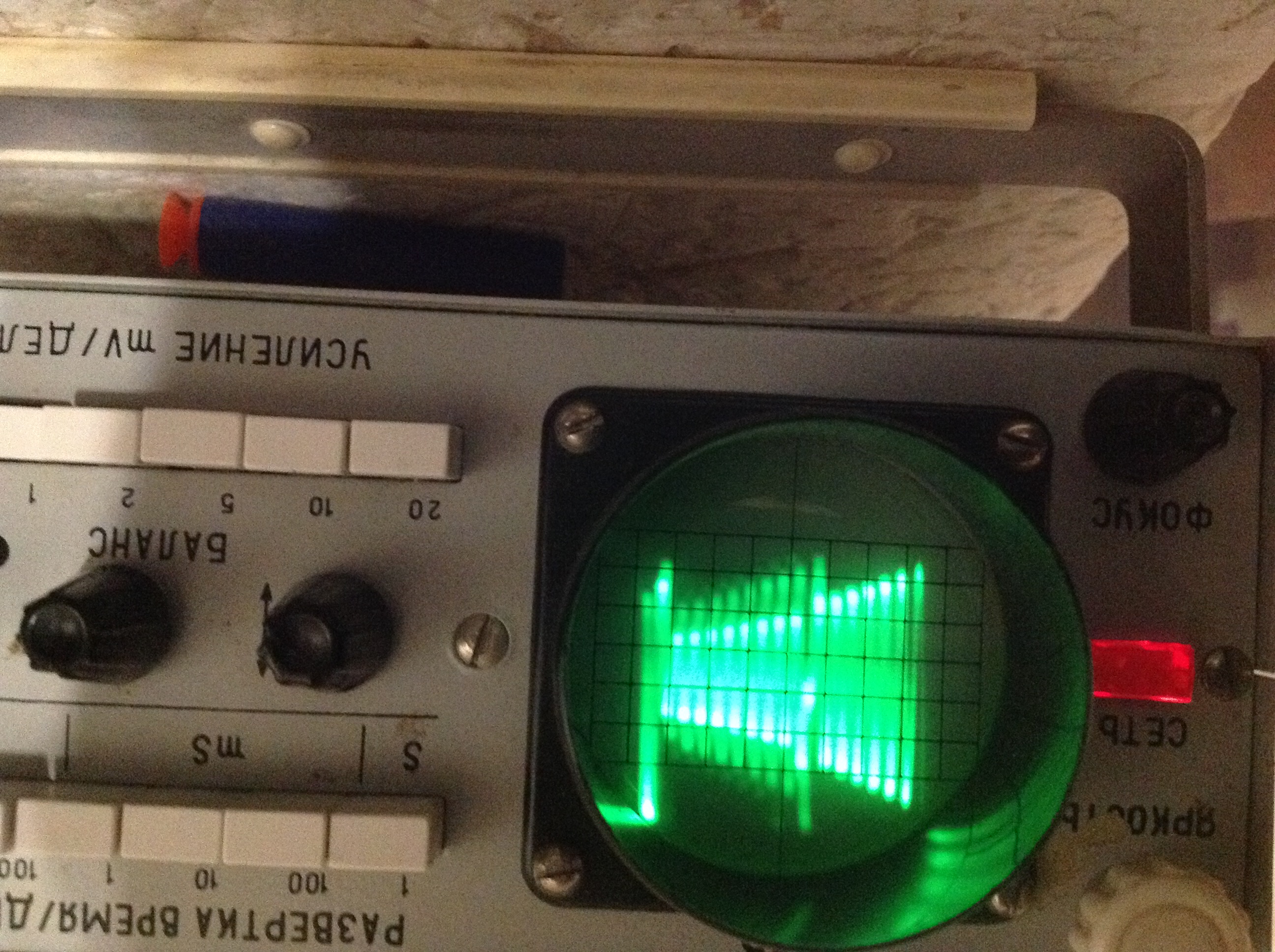

Что удивило это большая яркость светодиодов Работают не равномерно а как электросварка
вспышками Прослужили не долго Сигнал большой Около 50 в пачки импульсов
Светодиоды заменил на одноватные Глазам больно Прослужили дольше но та же участь
Малое кольцо прилично гудело
Решил остановиться понять что же там происходит
