У меня интересная схема 2 года 1 мес. назад #113608

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Добавил в параллель Еще 2 светодиода по 1 вт Светодиоды спаяны встречно Время не изменилось
Яркость та же Мое видение процесса Так как магнитные поля сталкиваются то в катушках заряды
закручиваются на месте но никуда не торопятся Эта закрутка разогревает светодиоды Они должны
быть рядом с катушкой
Спасибо сказали: Roman, spaceon

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113617

spaceon
spaceon аватар
Не в сети
Пользователь заблокирован
Пользователь заблокирован
Сообщений: 922
Спасибо получено: 129
Похоже на калебательный контур со встречными катушками в цепи с конденсатором. Это резонансный контур у тебя или нет? А съёмные катушки все в одну сторону намотаны или нет?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113626

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Никакого резонанса Соберет и школьник Первоначально вторичку мотал поверх обоих обмоток над дыркой
Но затем посчитал что это не экономично Большая часть провода висит над дыркой сердечника Сьем тоже был
Но меньше Над резонансом можно подумать
Спасибо сказали: spaceon

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113628

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Фотку я видел Но ничего не понял Там наверно светодиодная лента

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113632

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
jay80 ты наверно не зря выложил это сообщение Если о чем догадался Скажи

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113633

chiksat
chiksat аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1154
Спасибо получено: 434

jay80 ты наверно не зря выложил это сообщение Если о чем догадался Скажи

нашёл у кого спросить, на аватарке же написано Т....80 ого: уравня.....:lol:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113657

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Как мотать катушку Начинаем например по часовой стрелке Разницы никакой нет
Доходим до середины кольца Делаем петельку и продолжаем в том же направлении
заполняем вторую половину кольца
Вторичку мотаем поверх обоих первичек в том же направлении сплошняком по всему
кольцу Чем больше войдет тем лучше Несколько слоев Провод как можно толще
Затем у первички петельку разрезаем и соединяем один ее вывод с дальним концом
другой первички по диагонали В этом случае удар будет сильнее В будующем попробую
намотать бифиляром Думаю первичку не обязательно мотать толстым проводом
Спасибо сказали: spaceon

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113668

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Провод вторички висит над дыркой бублика

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113707

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Как-то странно Делал первичку тонким проводом и больше витков А время работы все равно 4 мин
Уже подозреваю что разряд электролита идет через вторичку минуя изоляцию Вопреки законам

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113735

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254

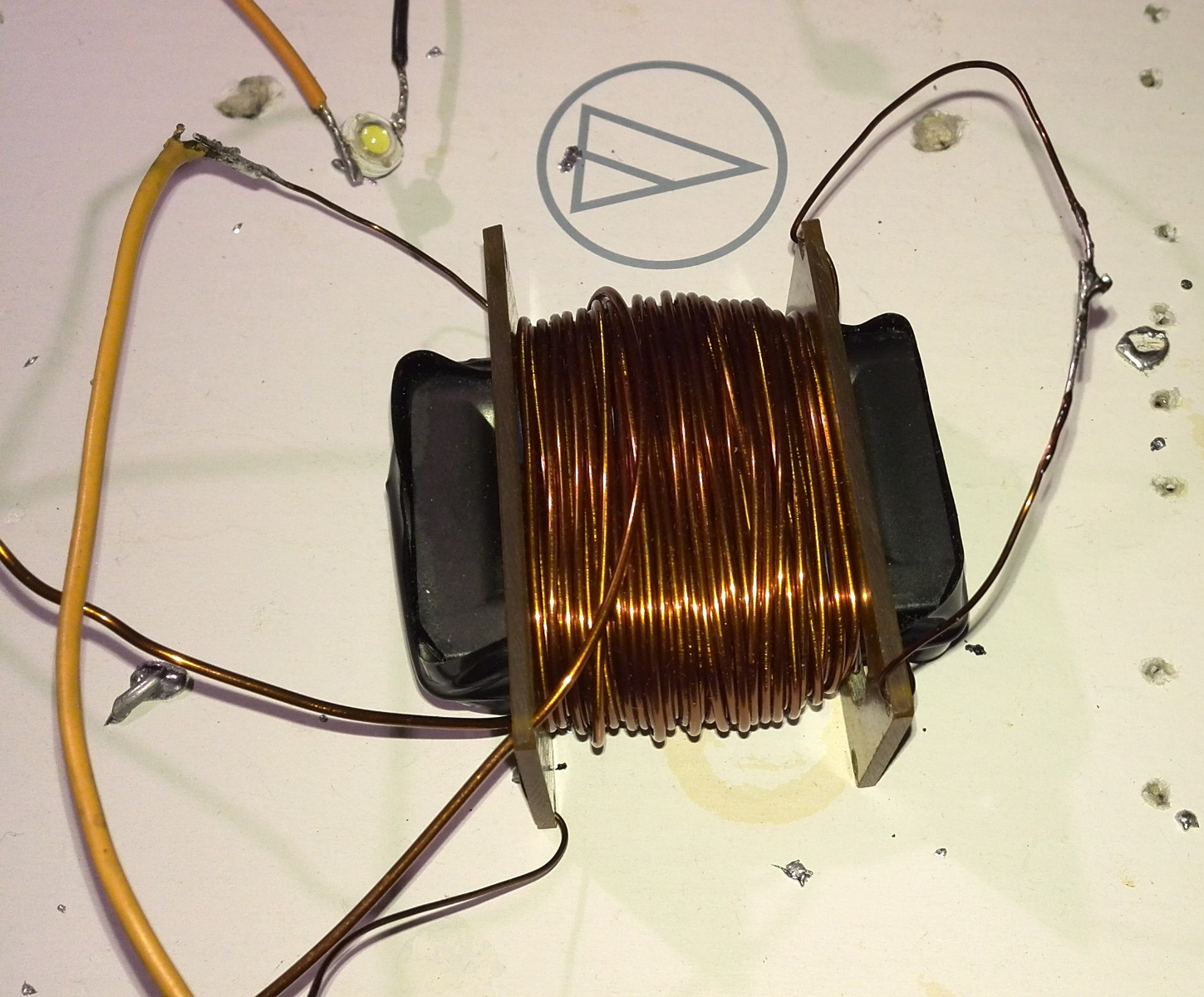

Сделал катушку на сердечнике от ТВС Первичка на противоположных сторонах Один слой Примерно по !,5 м
каждая Провод 0,5 мм Видна перемычка с правой стороны Вторичка примерно 8 м провод больше 1 мм
Ко вторичке подключил последовательно 3 пары светодиодов по 1 вт в каждой паре два встречно спаянных
светодиода Время работы - те же 4 мин Яркость свечения как и у генератора одинакова
Вложения:
Спасибо сказали: spaceon, Access

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113779

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Это не обычное электричество Заряды просто трясутся на месте Вместо 6 светодиодов можно подключить один
И он не сгорит и не будет светить ярче На трансформатор подавать бесполезно Нужно придумать как их продвигать
От блока питания схема берет 0,02 ма
Спасибо сказали: Roman, Access

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113924

matros
matros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1046
Спасибо получено: 404

Это не обычное электричество Заряды просто трясутся на месте Вместо 6 светодиодов можно подключить один
И он не сгорит и не будет светить ярче На трансформатор подавать бесполезно Нужно придумать как их продвигать
От блока питания схема берет 0,02 ма
Если ток вторички сдвинут на 90 грд то схема работает как обратноход т.е. вторичка как генератор тока, т.е. больше чем есть тока во вторичке она не даст если не поменять коэф трансформации отсюда диоды 6 и один светят одинаково т.к ток один. Имхо.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ Стругацкие "Понедельник начинается в субботу")
Спасибо сказали: spaceon

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #113946

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Думаю что в первичке побеждает либо одна либо вторая половинка А вторичка на другой половине кольца ей помогает
Вторичка всегда в одной фазе с любой половинкой первички В результате импульс дробится на множество
высокочастотных импульсов Даже на железном сердечнике прокатит Хороший способ получить ВЧ импульсы из НЧ сигнала

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114053

spaceon
spaceon аватар
Не в сети
Пользователь заблокирован
Пользователь заблокирован
Сообщений: 922
Спасибо получено: 129
Для тебя Муравей. Видео пятилетней давности:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от spaceon.

У меня интересная схема 2 года 1 мес. назад #114067

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Нагрузка у меня подключена точно так же как у ребят Раньше на кольце были две вторички но между собой они соединены
точно так же проводом над дыркой Ищу другие варианты Пока ничего Уже думаю в лоб эту проблему не решить Нужно
перевести в другой вид энергии Например в механическое вращение С механикой конечно не хочется связываться
