У меня интересная схема 2 года 1 мес. назад #114070

matros
Живу я здесь
Живу я здесь
Сообщений: 1046
Спасибо получено: 404

Для тебя Муравей. Видео пятилетней давности:

Ребята лукавят, такой тип намотки не дает нулевую индуктивность, общая индуктивность первичной обмотки будет равна индуктивности аналогичной половине первички с разомкнутым магнитопроводом, грубо соленоиду с параметрами половины первички, я такие опыты проводил на сердечнике от ТВС (что гораздо удобней) и все параметры проверил лично. так что нулевой индуктивности не будет. Этот прием можно использовать по другому, как обратноходовик, (ребята из видео для себя его не открыли видать хотя показывают что потребление не меняется :) ) при равном количестве витков первичек и вторички т.е 1:1:1 у вторички в два раза должна быть больше индуктивность за счет увеличения сечения магнитопровода, соответственно в два увеличится энергия.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ Стругацкие "Понедельник начинается в субботу")
Спасибо сказали: spaceon

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114076

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
matros посоветуй хоть что-нибудь Как перевести виртуальную мощность в реальную Выигрыш виден
Но хочется самозапитки

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114082

matros
Живу я здесь
Живу я здесь
Сообщений: 1046
Спасибо получено: 404

matros посоветуй хоть что-нибудь Как перевести виртуальную мощность в реальную Выигрыш виден
Но хочется самозапитки
Есть не проверенная идея, нужно вместо о образного сердечника использовать ш образный с центральным в два раза толще боковых и, берем два ш образных магнитопровода меж ними толстая немагнитная прокладка т.е. между всеми тремя стержнями на боковых первичка со встречными магнитными полями а на центральной съемная если все три с равным количеством витков то на центре выигрыш должен быть около четырех раз, за счет увеличенного мп в два раза и увеличенной в два раза индуктивности, ну и работать должно в обратноходовом режиме т.е. на вторичке диод не пропускающий прямой ход.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ Стругацкие "Понедельник начинается в субботу")
Спасибо сказали: Roman, spaceon, Муравей, NikAndr

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114086

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Я понял Принцип Мельниченко

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114087

matros
Живу я здесь
Живу я здесь
Сообщений: 1046
Спасибо получено: 404

Я понял Принцип Мельниченко
Я б так не сказал.
Проблема съема со встречно включенных катушек в том что поля хоть и два но на общей съемной ток в два раза больше не будет тк наводится на вторичке только от величины поля в сердечнике а не от суммы полей и схема с двумя стержнями и общей съемной может дать выигрыш только за счет увеличения индуктивности съемной которая будет больше из за в два раза большего сечения магнитопровода.
Но встречно работающие катушки образуют на стыке в два раза более сильное мп добавляя третий керн мы это увеличенное поле и запрягаем параллельно увеличивая индуктивность за счет сечения среднего керна.
Так что думаю упомянутый тобой персонаж здесь не при делах.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ Стругацкие "Понедельник начинается в субботу")

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros.

У меня интересная схема 2 года 1 мес. назад #114095

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Правильно ли я понимаю что все три обмотки на одном Ш образном сердечнике А что на другом
Между ними зазор

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114098

matros
Живу я здесь
Живу я здесь
Сообщений: 1046
Спасибо получено: 404
Обмоток три, два ш между собой через прокладки, а обмотки каждая намотана на оба ш т.е. соединение сердечников в центре катушек. В общем должно выглядеть как трёхфазный трансформатор только центральный сердечник толще.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ Стругацкие "Понедельник начинается в субботу")

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114099

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
То есть намотка на каждом стержне сплошная как будто зазора нет ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114100

matros
Живу я здесь
Живу я здесь
Сообщений: 1046
Спасибо получено: 404

То есть намотка на каждом стержне сплошная как будто зазора нет ?
Т.е. стык в центре катушек, зазор т..е.
Вообще зазор нужен только в центральной, а боковые можно без зазора т.е. сердечник как для обратноходового трансформатора.
В центре нужен защор чтоб магнитная цепь не замкнулась иначе боковые будут работать в холостую, т.е. схема без уетрального зазора работать не будет.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ Стругацкие "Понедельник начинается в субботу")
Спасибо сказали: Муравей

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros.

У меня интересная схема 2 года 1 мес. назад #114101

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Понял Поверх всего еще можно намотать катушку Как раньше было

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114102

matros
Живу я здесь
Живу я здесь
Сообщений: 1046
Спасибо получено: 404

Понял Поверх всего еще можно намотать катушку Как раньше было
Смысла нет, центральный и боковые имеют встречное направление на катушке поверх всех нифига не наведется
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ Стругацкие "Понедельник начинается в субботу")

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros.

У меня интересная схема 2 года 1 мес. назад #114103

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Эксперимент провел Такая катушка у меня уже была В центральной катушке ничего не навелось

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114122

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

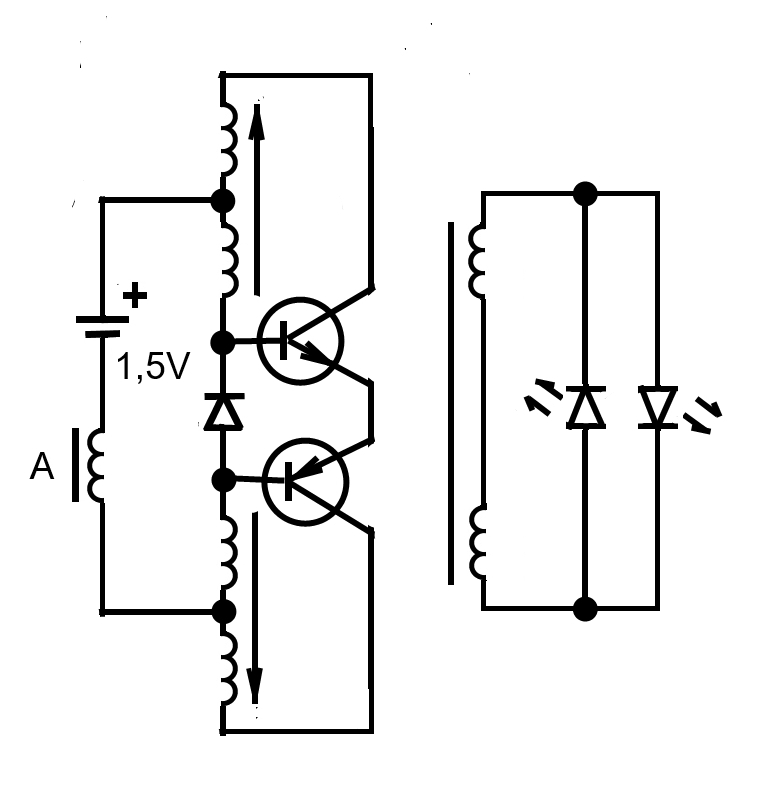

Решил собрать фонарик на встречных магнитных полях Левая верхняя на одной половине кольца а нижняя на другой
Правая катушка поверх кольца над дыркой Транзисторы пока возьму кт315 и кт361
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 1 мес. назад #114206

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

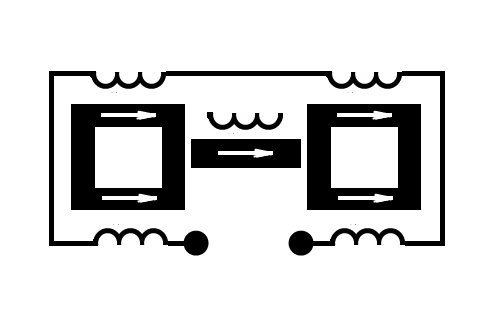

Думаю предложенную схему matros можно немного изменить Два сердечника ориентированы друг на друга
Между ними стержень с катушкой В ней должна навестись напруга Эта напруга совершенно дармовая
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 4 нед. назад #114211

matros
Живу я здесь
Живу я здесь
Сообщений: 1046
Спасибо получено: 404

Думаю предложенную схему matros можно немного изменить Два сердечника ориентированы друг на друга
Между ними стержень с катушкой В ней должна навестись напруга Эта напруга совершенно дармовая
Ты все усложняешь, дармовая напруга будет уже на второй половине сердечника.
