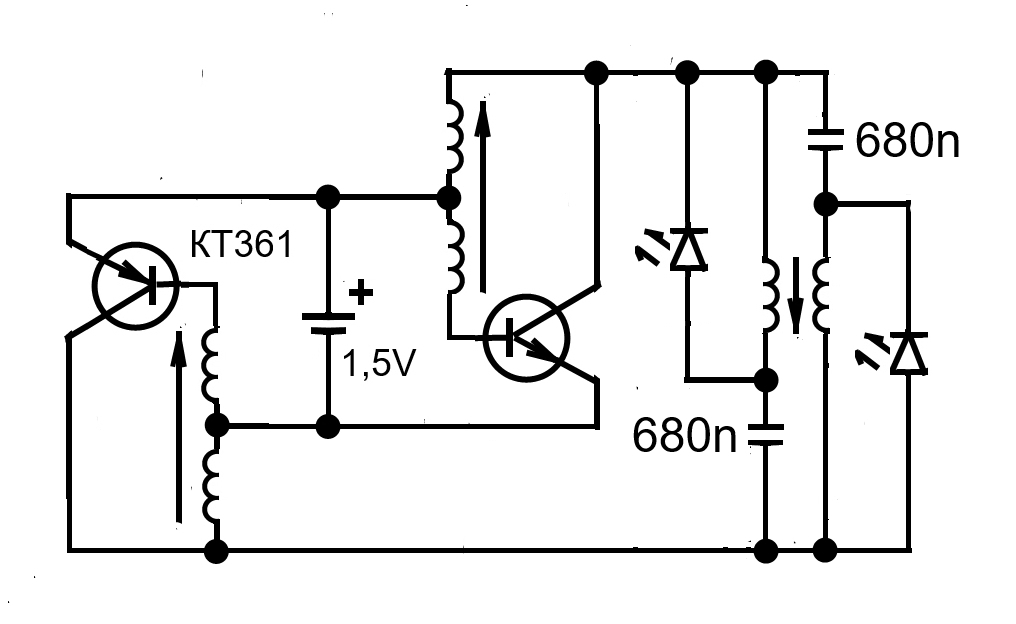

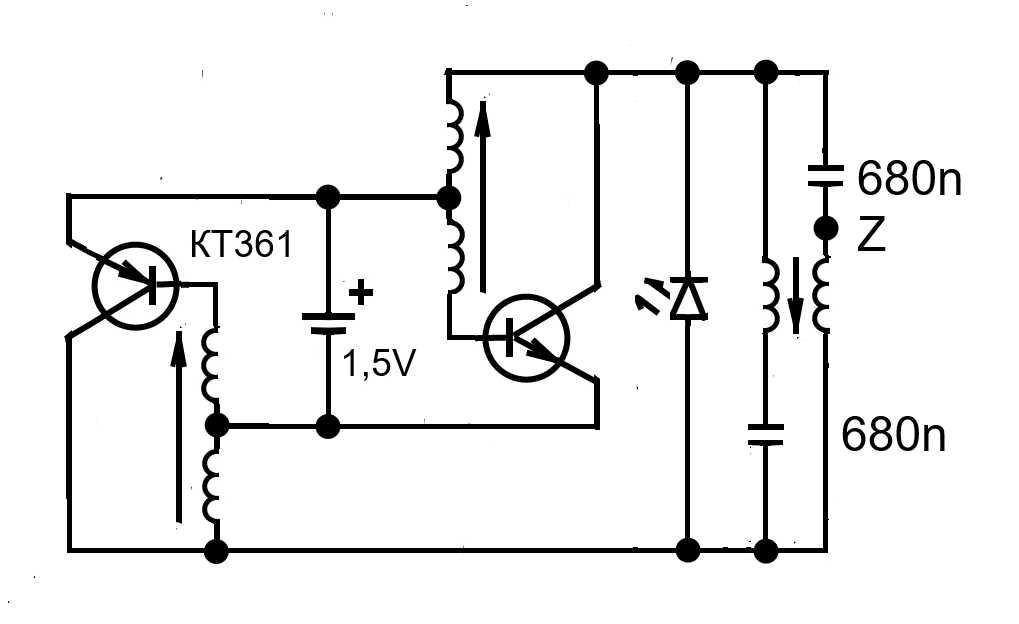

В точке Z создается разрежение Подключение земли увеличивает яркость светодиода

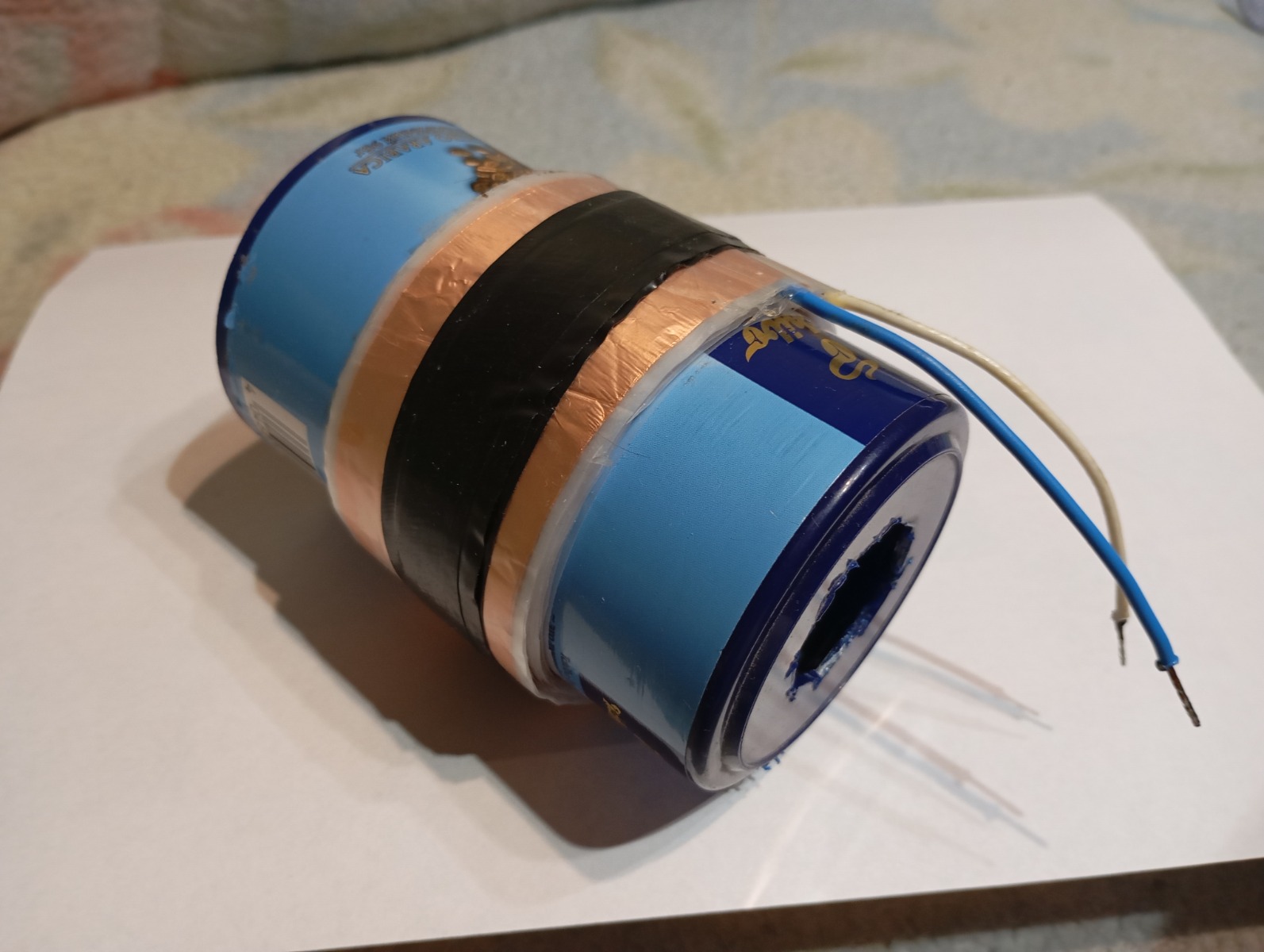

Такая яркость Сам не ожидал Ленточный трансформатор без сердечника Светодиоды по 1 вт

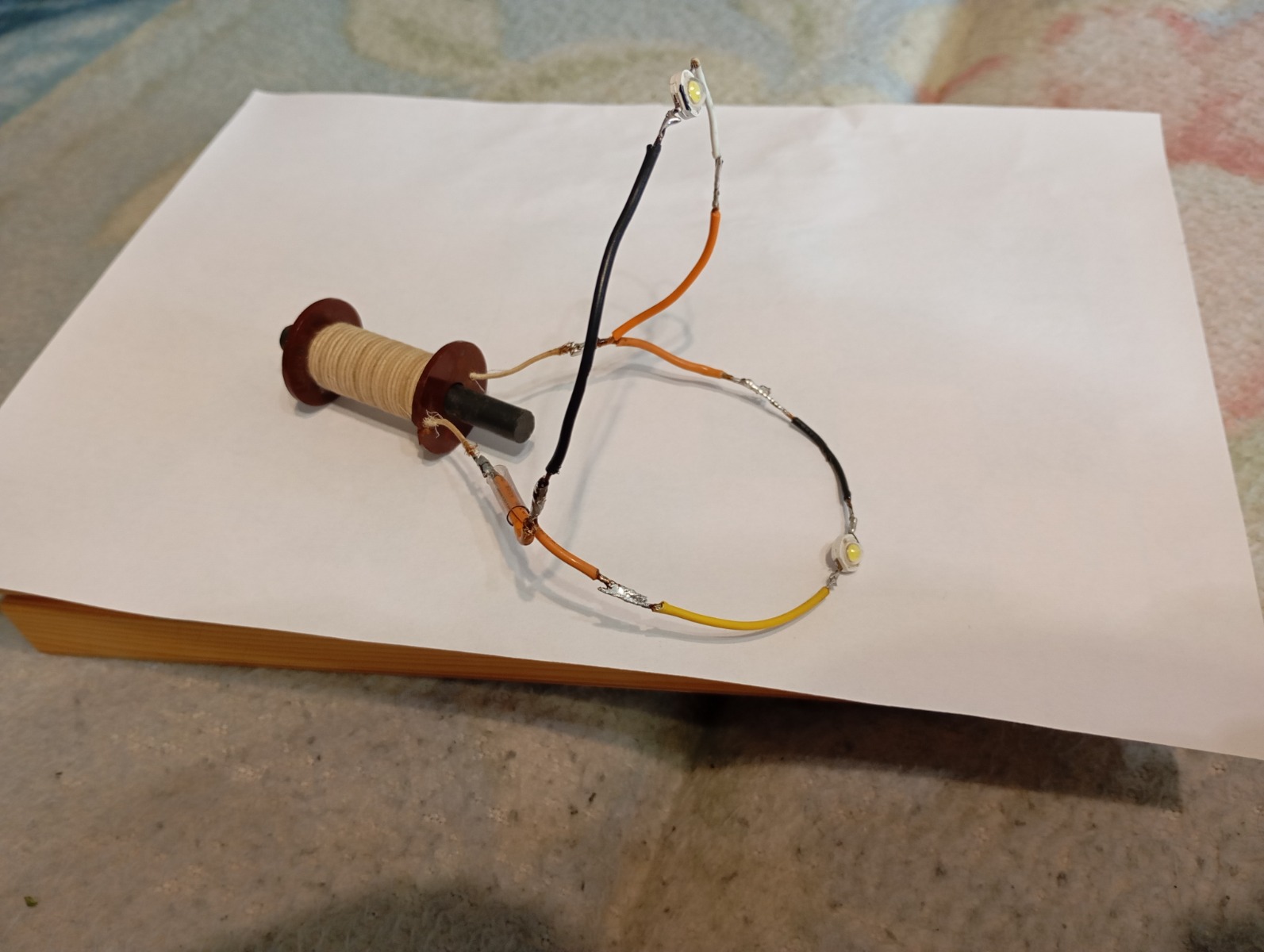

Намотал примерно 60 витков провода на ферритовый стержень Диаметр 1мм К этой катушке припаял 2 светодиода по 1 вт
Спаяны встречно Вставил внутрь катушки с лентой Все светодиоды горят одинаково ярко

...а спотреблением что при этом?

Потребление - 70 ма Но во время измерения светодиоды не горят Схема гудит
Поставил электролит параллельно аккумулятору а прибор в разрыв между ними Не помогло
Электролит - 2,2 мкф Аккумулятор 1,2 в Понимаю что измерения не корректны Еще важная деталь
Поставил диод между самой высой точкой схемы и самой низкой

Ура Потребление снизилось до 40 ма Крайние правые катушки выполнены лентой Диоды около них -Шоттки

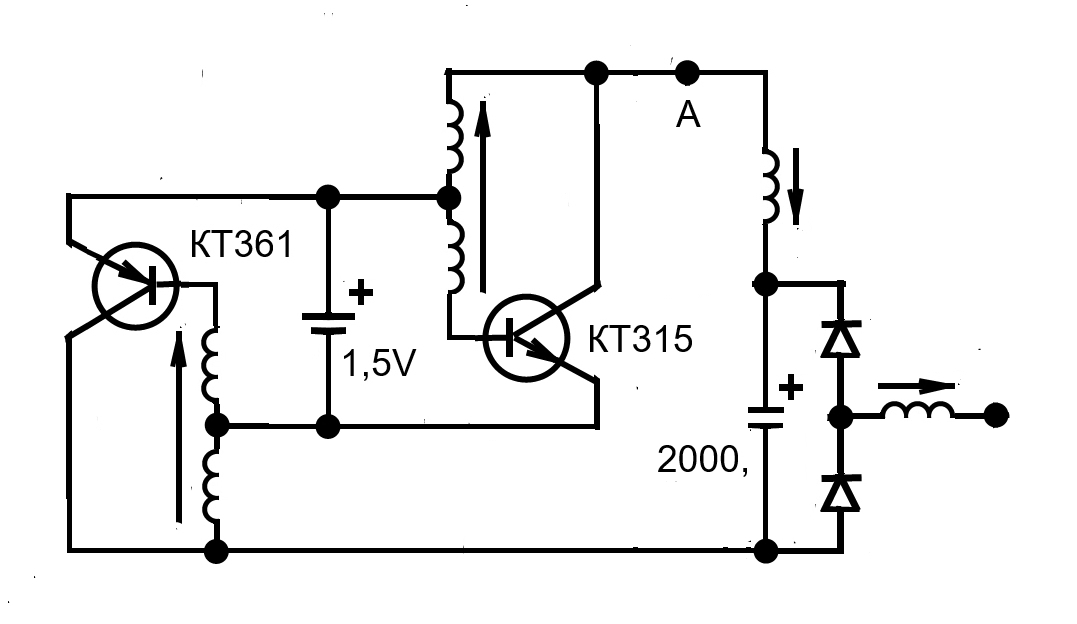

Светодиоды на внутренней катушке светят ярко На схеме не указаны Если сделать обрыв в точке А
То потебление 60 ма Лента - два куска по 3 м Надо делать еще такую для Уменьшения потребления

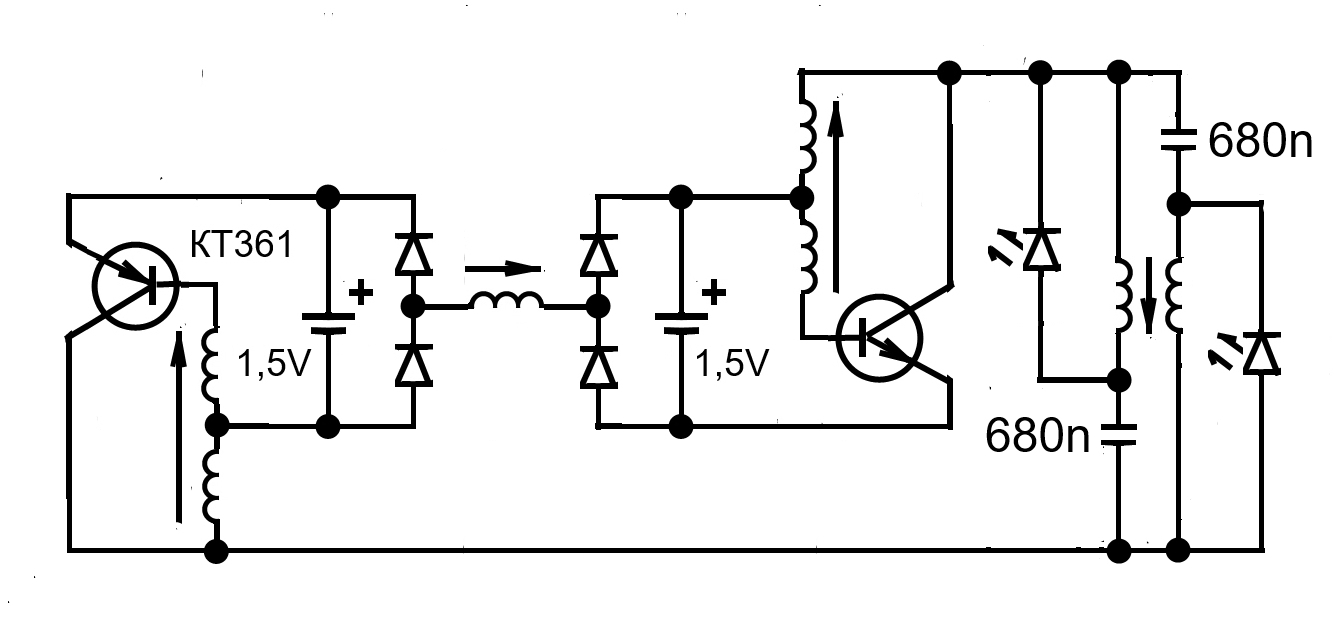

Новая идея Раздельное питание генераторов Включаются одновременно При этом заряды переходят
из левой схемы в правую При обратном ходе идет заряд аккумуляторов

Rakarskiy пишет:

Не квадрат пишет:

Rivaros пишет: Но в схеме, возиожно, есть ошибка - включение обмотки коллектора и базы. Генерация возможна только при подключении катушек с созданием обратной связи, как у качера или качере-тесле (по сути блокинг-генератор).
.

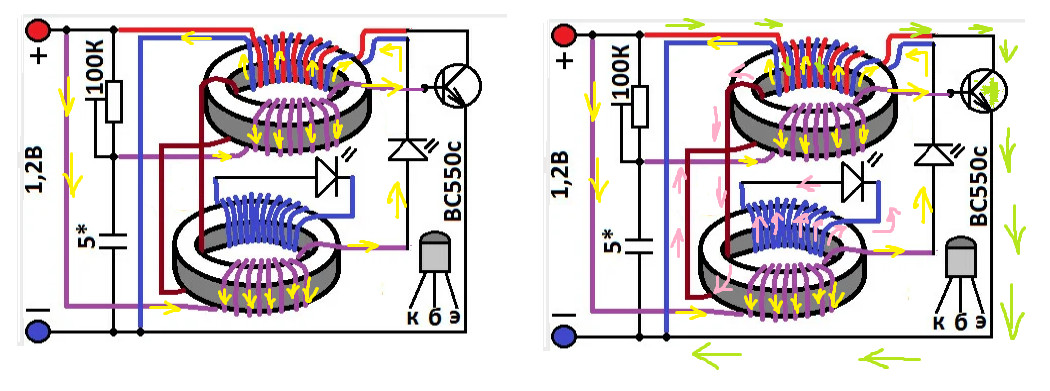

...в схеме нет ошибки соберите точно так как нарисовано (специально разрисовал в цвете).

Все там правильно, "справочные". Чуть не по справочнику и все СТУПОР!
Не квадрат, лично я не думал что такой уровень знаний электродинамики и электромеханики у искателей.

все есть, хочу попробовать сколько витков надо мотать?

webdelin пишет:

Rakarskiy пишет:

Не квадрат пишет:

Rivaros пишет: Но в схеме, возиожно, есть ошибка - включение обмотки коллектора и базы. Генерация возможна только при подключении катушек с созданием обратной связи, как у качера или качере-тесле (по сути блокинг-генератор).
.

...в схеме нет ошибки соберите точно так как нарисовано (специально разрисовал в цвете).

Муравей, стрелки тут нарисованы по пьяной лавочке.... это не твоё искусство, к тебе тут претензиев нету, но: если хочешь в этом убедиться, то собери эту схему, как на рисунке и проверь время работы - оно должно быть пару недель. Количество витков и пространственное расположение намоток такое же, как на картинке. Ферритовые кольца любые одинаковые... от них зависит время работы, но не критично. Коричневый провод связи между кольцами - тут возможно, что придётся перевернуть один виток на 180 градусов, если сразу работать не будет. Фиолетовый и красный провода на верхнем кольце должны быть в магнитной противофазе, если нет, то генератор не заведётся никогда. Потом убери ближний, по картинке, к транзистору светодиод ... схема сожрёт батарейку гораздо быстрее. В этой схеме рекуперации нет и никогда не было, но присутствует отличное решение проблемы утилизации ОЭДС. Мало у кого это получается, у Не квадрата это получилось на отлично. Заметь: нет ОЭДС в районе источника питания - нет ускоренного убивания энергии в источнике питания. Это в любых схемах с индуктивностями при стандартных намотках. Всегда, без исключений.
Саму схему можно доработать: поставить диод параллельно переменному резистору полоской вверх..... но это может немного ухудшить общий баланс схемы...... а может и нет.

кто может помочь
транзистор взял 2n2222

...хороший транзистор, пробуйте

В последней схеме никаких чудес не произошло Но еще думаю Вот такая мысль Стоит ли пробовать

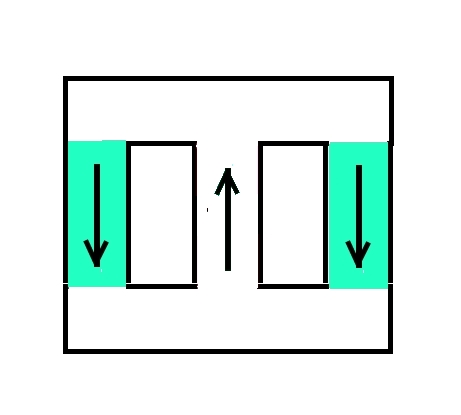

На сердечнике две обмотки по краям Прикосновением к любой катушке от батарейки запускаем
магнитный поток Затем прикасаясь светодиодом этот манитный поток тормозим Он старается выжить
и перебрасывается на другую сторону Но часть энергии мы успели взять Затем прикасаемся
светодиодом к другой катуше и т д

Сам рисунок забыл выложить Уже намотал и испытал Ничего не получил Или импульс слишком короткий
Хотел получить магнитный хранитель Каждая обмотка примерно 10 м провода диаметр 0,5 Но есть мысль
с этим трансформатором Не зря же мотал

Применил трансформатор из последнего поста в этой схеме Вихрь всегда в одну сторону
Не тратится энергия на перемагничивание Катушки могут быть сколь угодно большими
Одноватные светодиоды сгорели Поставил трехватные На катушке что вставлена внутрь
светодиоды не горят Это логично

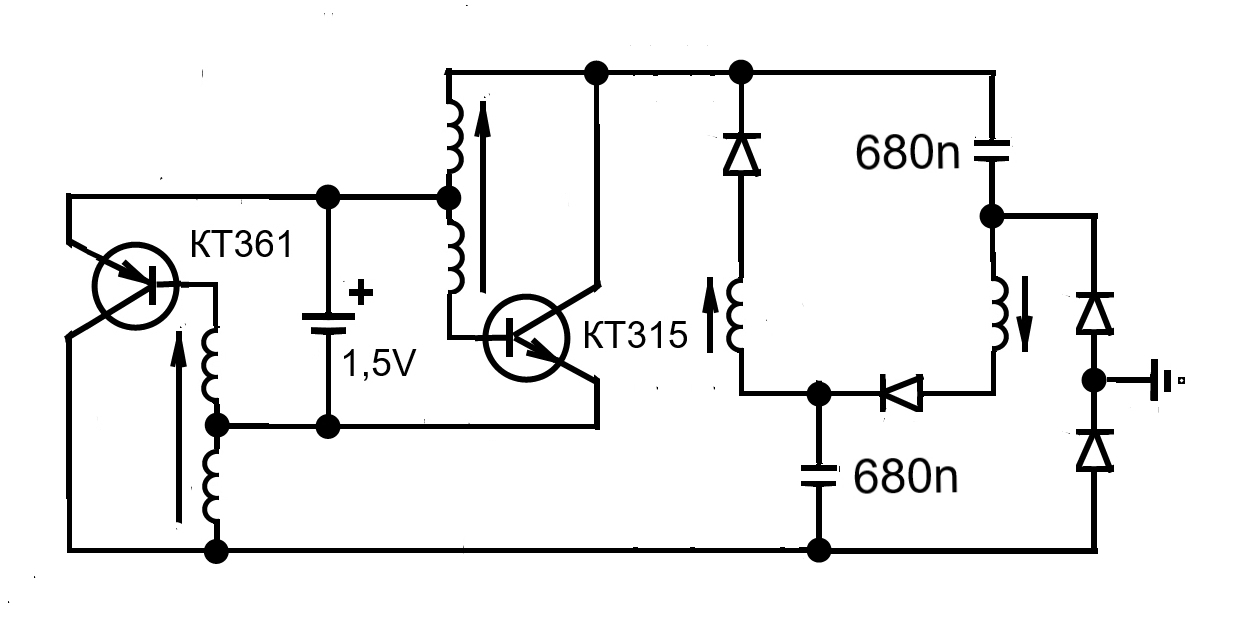

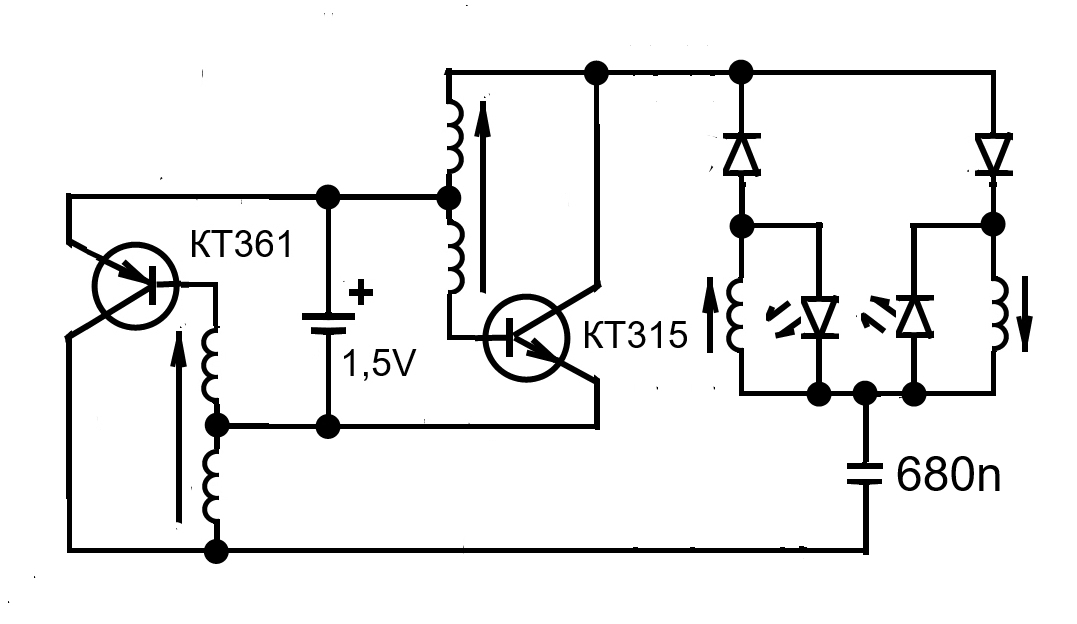

Новая схема с тем же трансформатором Не знаю пока где будет нагрузка
В точке где подключается земля создается вакуум Сначало из земли заряды
забираются Затем она их возвращает назад На обратном ходе будет заряжаться аккумулятор
