У меня интересная схема 9 мес. 1 нед. назад #117378

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Сам рисунок забыл выложить Уже намотал и испытал Ничего не получил Или импульс слишком короткий
Хотел получить магнитный хранитель Каждая обмотка примерно 10 м провода диаметр 0,5 Но есть мысль
с этим трансформатором Не зря же мотал
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 1 нед. назад #117382

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Применил трансформатор из последнего поста в этой схеме Вихрь всегда в одну сторону
Не тратится энергия на перемагничивание Катушки могут быть сколь угодно большими
Одноватные светодиоды сгорели Поставил трехватные На катушке что вставлена внутрь
светодиоды не горят Это логично
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 1 нед. назад #117404

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Новая схема с тем же трансформатором Не знаю пока где будет нагрузка
В точке где подключается земля создается вакуум Сначало из земли заряды
забираются Затем она их возвращает назад На обратном ходе будет заряжаться аккумулятор
Вложения:
Спасибо сказали: webdelin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 1 нед. назад #117408

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Последнюю схему проверил Есть небольшое уменьшение потребления Примерно на 10 ма
Точнее сказать не могу Показания плавают К тому же кт 315 стал потреблять больше в 2 раза
Замена ничего не дала Самый верхний диод заменил на светодиод Горит прилично 3 вт
Почему-то с ним потребление немного меньше В среднем потребление 100ма

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 1 нед. назад #117410

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Такая яркость Думал даже что светодиод сгорит Особенно вспышка при включении
Поставил два светодиода по 3 вт параллельно И все из-за того что взял другой трансформатор
Катушки намотаны на сердечнике отклоняющей системы Мотал сразу двумя проводами до заполнения
Сколько там витков не знаю Провод прмерно 1 мм Брать большие катушки -хорошая идея Яркость чуть снизилась

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 1 нед. назад #117414

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Все уже знают что дальше буду наращивать положительный эффект Чем-то похоже на умножитель напряжения
Пока еще не решил будет ли единый сердечник Вихрь в одну сторону лучше чем колебательный контур
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 6 дн. назад #117415

A-tac
A-tac аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 393
Спасибо получено: 81

Все уже знают что дальше буду наращивать положительный эффект Чем-то похоже на умножитель напряжения
Пока еще не решил будет ли единый сердечник Вихрь в одну сторону лучше чем колебательный контур

Зачем тебе этот диод?
...Наверное, что-то пойдёт не так.....
Активирована функция "антитроллинг".
absolute disregard
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от A-tac.

У меня интересная схема 9 мес. 6 дн. назад #117416

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
A-tac конечно прав Меня пора в дурку увозить Будет только один и это будет светодиод
А самый правый диод не нужен совсем

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 5 дн. назад #117418

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Схему испытал На двух сердечниках по две обмотки и еще одна на отдельном
Два параллельных светодиода по 3 вт стали гореть ярче Думаю что на полную
Потребление не уменьшилось

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 4 дн. назад #117422

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227

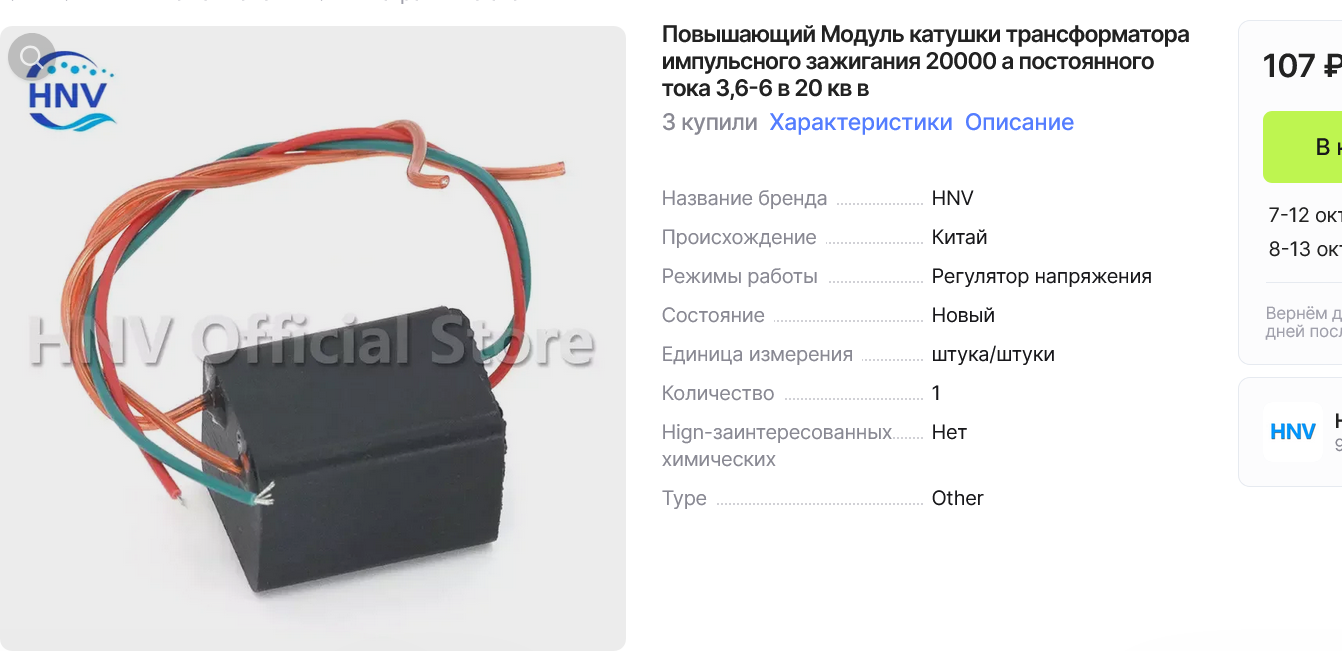

Потребление 20 ма Применил катушку неизвестной породы Не знаю сколько там витков и какой провод
Хорошо упакована Не хочется разбирать Может кто на форуме знает Прилагаю фото На схеме катушка А
Светодиод оставил один Два горят слабовато Теперь даже при измерении светодид горит Но главное -
ушло гудение
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 4 дн. назад #117423

A-tac
A-tac аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 393
Спасибо получено: 81

Потребление 20 ма Применил катушку неизвестной породы Не знаю сколько там витков и какой провод
Хорошо упакована Не хочется разбирать Может кто на форуме знает Прилагаю фото На схеме катушка А
Светодиод оставил один Два горят слабовато Теперь даже при измерении светодид горит Но главное -
ушло гудение
....Вероятно, это пятирублёвая катушка.... с двумя выводами. А схема не от неё, она с предыдущего поста ... или раньше.... Насчёт гула - точно не гудит, мне лично не слышно....
Муравей, ты хотя бы тут: plvideo.ru/
зарегистрируйся и туда видео выложи.... тогда будет чего понимать...
Активирована функция "антитроллинг".
absolute disregard
Спасибо сказали: spaceon

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от A-tac.

У меня интересная схема 9 мес. 3 дн. назад #117427

webdelin
webdelin аватар
Не в сети
Новый участник
Новый участник
Сообщений: 8
Спасибо получено: 0
потребление 1вольт и 0.000 ампер
получаем 5 вольт и 400 микро ампер

видео


а самозапита нет

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от webdelin.

У меня интересная схема 9 мес. 3 дн. назад #117428

A-tac
A-tac аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 393
Спасибо получено: 81

потребление 1вольт и 0.000 ампер
получаем 5 вольт и 400 микро ампер

видео


а самозапита нет
....Там нечем самозапитывать.... ОЭДС, которой запитан светодиод, всегда смертельно конфликтует с ЭДС источника питания.
Даже если будет светиться светодиод, и при этом ток будет 70 ма, то самозапита не будет .... см. чутка выше.
Активирована функция "антитроллинг".
absolute disregard

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 3 дн. назад #117429

webdelin
webdelin аватар
Не в сети
Новый участник
Новый участник
Сообщений: 8
Спасибо получено: 0
а как зделать самозапит?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 9 мес. 3 дн. назад #117430

A-tac
A-tac аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 393
Спасибо получено: 81

а как зделать самозапит?
.....Если есть ошибки в орфографии, то ошибки в постройке электронных приборов гарантированы....
Если реально понимать работу автомобильного электрогенератора, то будет понятна и логика самозапита.
Если сделать интерполяцию этих утверждений с моим постом выше, то для самозапита нужна более сильная ЭДС, чем в источнике.
Дальше следует полагаться исключительно на свои возможности, так как на тарелочке с золотой каёмочкой никто эту информацию предоставлять не станет....
Все форумы - реальное доказательство вышеизложенного факта.
ЭДС по току должна превышать источник - почти неограниченно, по напряжению - хватит превышения на один вольт.
Тогда неравенство самозапита будет положительным.
Активирована функция "антитроллинг".
absolute disregard

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от A-tac.
