Понял что очень пролетел Но стыдно признаться Индуктивность катушек возросла в сто раз
На воздухе кольцо из косички была 0,6 mH Пытался из этой схемы хоть что-то получить
Применил одну косичку вместо генераторной катушки Остальные три соединил через светодиоды
Прошу заметить светодиоды впаяны против шерсти Это значит что они горят на обратном ходе
Если у любой косички например у правой верхний и нижний концы в воздухе то светодиод горит все-равно
Добавление светодиодов с косичками не сказывается на яркости Как будто на прямом ходе растягиваем
пружину и на это не тратим энергию Светодиоды горят не ярко но все-таки Думаю если параллельно
генераторной катушке поставить еще одну косичку то яркость возрастет

Муравей пишет:

Понял что очень пролетел Но стыдно признаться Индуктивность катушек возросла в сто раз
На воздухе кольцо из косички была 0,6 mH Пытался из этой схемы хоть что-то получить
Применил одну косичку вместо генераторной катушки Остальные три соединил через светодиоды
Прошу заметить светодиоды впаяны против шерсти Это значит что они горят на обратном ходе
Если у любой косички например у правой верхний и нижний концы в воздухе то светодиод горит все-равно
Добавление светодиодов с косичками не сказывается на яркости Как будто на прямом ходе растягиваем
пружину и на это не тратим энергию Светодиоды горят не ярко но все-таки Думаю если параллельно
генераторной катушке поставить еще одну косичку то яркость возрастет

....Муравей, просто ты на самом деле не понимаешь, что именно в твоих схемах показано стрелками....или ты думаешь, что точно знаешь... но это сильно не так.... поэтому и такие результаты...... Для перепрограммирования мозга нужен другой твой взгляд на картину твоего мира, но тут проблема - феерически легко уйти в дурку. Как-то так.... Я лично в своих постах за все эти годы пробовал показать другую реальность в понимании электросхем, но это ни к чему не привело или привело к тому, где ты находишься, причем я вижу, что тебе лично моя информация не зашла.... Ну и, если рассчитывать прогресс, то у тебя ещё есть пару тысячелетий до озарения, показывающего реальное понимание назначения стрелок и реальное понимание, как они должны быть нарисованы правильно, после этого твои схемы будут работать достаточно хорошо.
Пысы: вся эта канитель только для Муравья, больше ни для кого... у нас очень давний периодический разговор ни о чем.....

A-tac у меня это начало намотки и конец Нарисуй как ты это видишь А мы посмеемся

Муравей пишет:

A-tac у меня это начало намотки и конец Нарисуй как ты это видишь А мы посмеемся

Тогда ржу от своей колокольни........ она, вероятно, съехала немного...... но: в какую сторону намотка - по часовой или против?

A-tac Пробовал и так и обратно Одинаково Лишь бы в одну сторону

Кто-то делал опыты с катушкой Болотова только на феррите

И это... просьба не слать деньги на рублевы кошель WM.. это был прикол.. у меня нет кошелька на веб мани .

Belostat Катушка Болотова мвлоинтересна А вот бифиляр на цилиндре с намоткой в разную сторону это да
Если сделать их очень длинными то на краях будет большой потенциал Или же сделать ее в три слоя
Каждый слой в другую сторону Если верхняя и нижняя катушки пассивные то они увеличат размах в той
что между ними в генераторной

Схема конструкции НЛО понравилась но была маленькая яркость и тяжелый запуск
Приходилось коротить базу-эмиттер Решил обойтись без дросселей К тому же оборвал
нечаянно вывод у одного Теперь яркость очень высокая Нарисовано 4 косички и шесть
светодиодов Но в последний момент добавил еще одну косичку и два светодиода
На мой взгляд яркость не изменилась Итого 8 светодиодов Потребление 25 ма Вместо
батарейки У меня стоит аккумулятор на 1,2 в Перемножаем Получаем потребляемую
мощность 30 мвт Генераторная катушка - сетевой фильтр от блока питания компьютера

Муравей пишет:

Схема конструкции НЛО понравилась но была маленькая яркость и тяжелый запуск
Приходилось коротить базу-эмиттер Решил обойтись без дросселей К тому же оборвал
нечаянно вывод у одного Теперь яркость очень высокая Нарисовано 4 косички и шесть
светодиодов Но в последний момент добавил еще одну косичку и два светодиода
На мой взгляд яркость не изменилась Итого 8 светодиодов Потребление 25 ма Вместо
батарейки У меня стоит аккумулятор на 1,2 в Перемножаем Получаем потребляемую
мощность 30 мвт Генераторная катушка - сетевой фильтр от блока питания компьютера

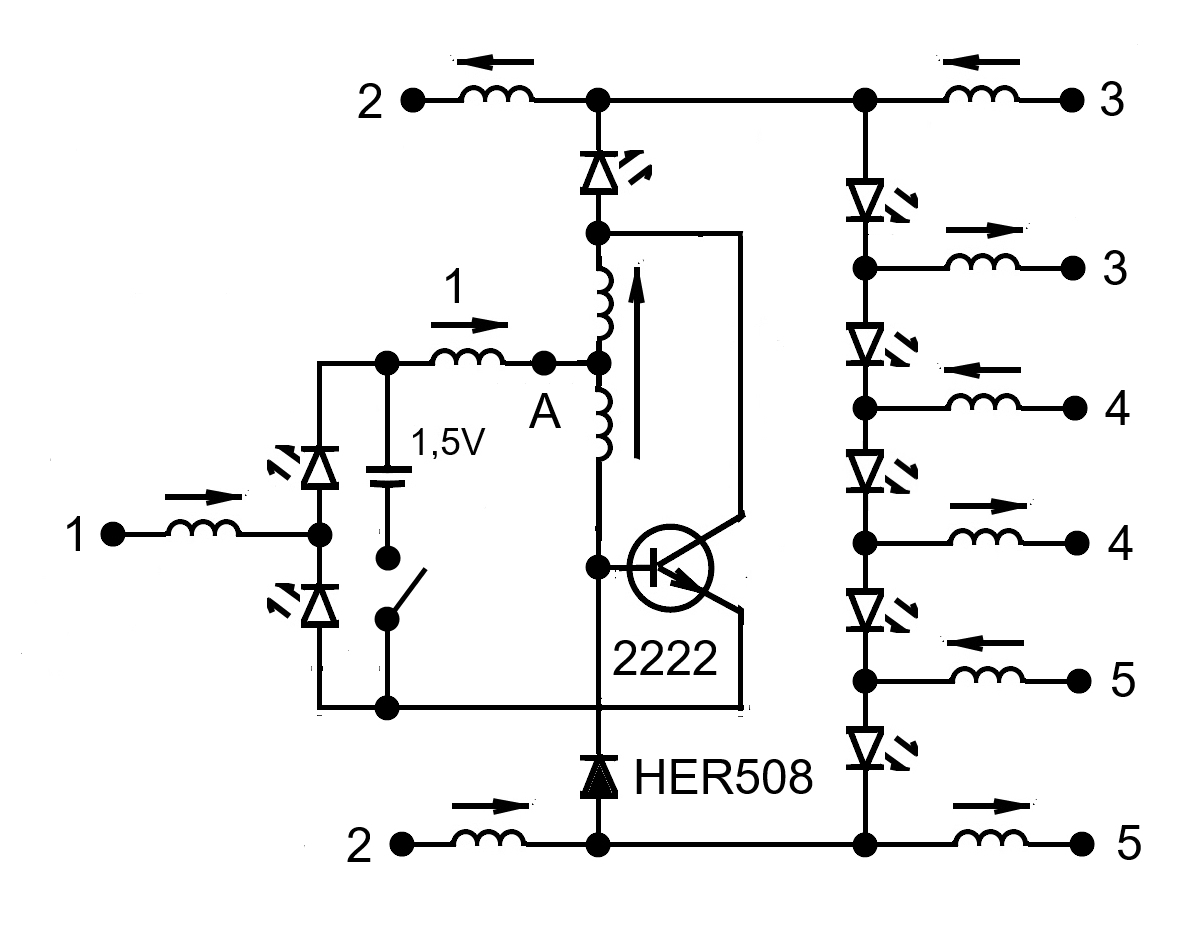

HER508 убери из этой схемы (закороти его).....

Диод пробовал коротить - яркость хуже Это логично Удар в базу должен быть сильным
Здесь дроссель работает на пользу Вместо дросселя взял одну косичку Она по прежнему в общем кольце
Пятой косички пока нет и двух диодов соответственно тоже нет Собираюсь добавить Потребление 20 ма
Это если мерить на выключателе Но т к у меня аккумулятор то он подзаряжается обратным ходом катушки 1
Надо измерять ток в точке А Там ток 17 ма Все светодиоды горят ярко кроме одного ( самый левый нижний )
Он вполсилы

Прошу пардону Только увидел В самом верху и в самом низу тоже светодиоды Схема однотипная После каждого светодиода
катушка как у магнетрона

Вот непруха Одна косичка коротит между собой и на два соседних ферритовых кольца
Отсюда слабое свечение одного светодиода Можно ее исключить Но подумал неизвестно
как она влияет на работу схемы Решил все катушки вытащить Промазать компаудом
кольца изнутри и обратный процесс Не повторяйте мою ошибку Думал и так сойдет

Муравей привет. Я что то не совсем понимаю, что даёт намотка косичкой?

Муравей пишет:

Вот непруха Одна косичка коротит между собой и на два соседних ферритовых кольца
Отсюда слабое свечение одного светодиода Можно ее исключить Но подумал неизвестно
как она влияет на работу схемы Решил все катушки вытащить Промазать компаудом
кольца изнутри и обратный процесс Не повторяйте мою ошибку Думал и так сойдет

Хорош херней заниматься, уже се давно придумано. Если интересно пиши в личку.
