У меня интересная схема 5 года 4 мес. назад #40106

транзистор
Новый участник
Новый участник
Сообщений: 13
Спасибо получено: 8

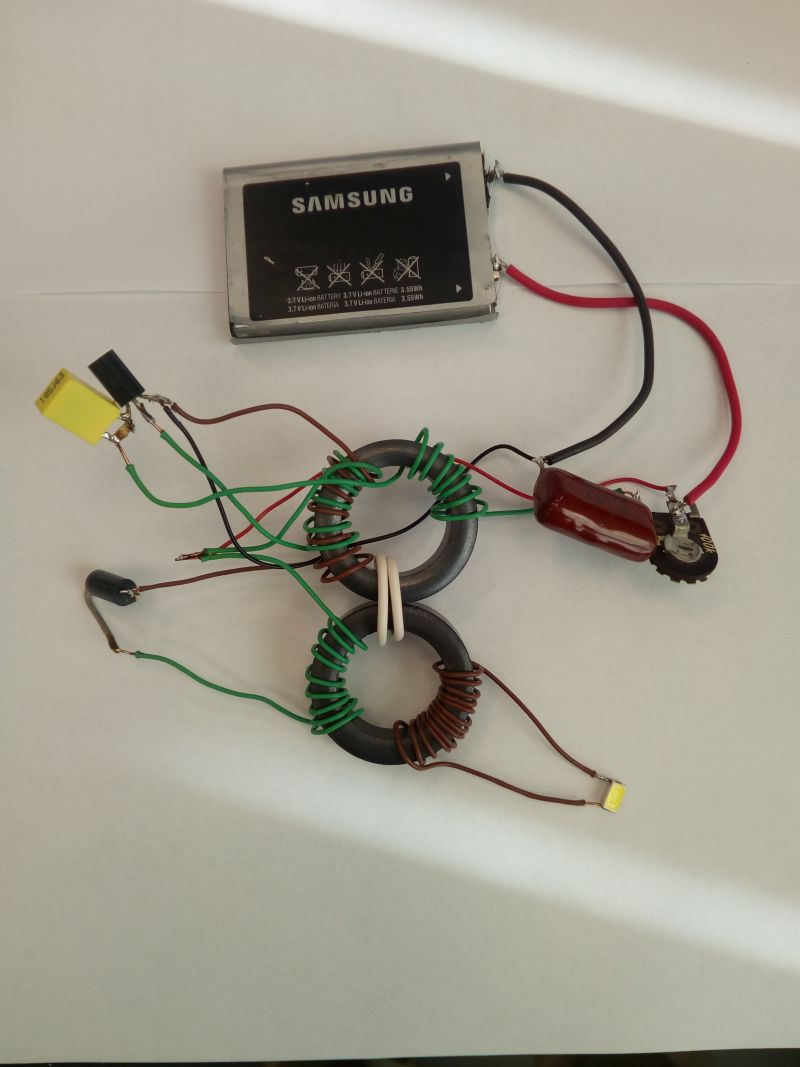

Контейнера нет.АКБ от мобилы десяти летней давности от самсунга 600ма 3.7вольт плоский прилеплен к днищу шасси скочем.
Спасибо сказали: Муравей

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40107

транзистор
Новый участник
Новый участник
Сообщений: 13
Спасибо получено: 8
Я тоже не пойму но она работает.
:whistle:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40112

vpk
Живу я здесь
Живу я здесь
Сообщений: 356
Спасибо получено: 133

Danunax пишет: ну вот первый прямой ход при открытии транзистора, нарисовал зелененькими стрелками и полоской. кто нарисует обратный ход? :dry: :lol:
обычная схема епрст,

А если транзистор вообще убрать, ток разве по другому пойдет?
Спасибо сказали: черкес

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40122

sector+
Живу я здесь
Живу я здесь
Сообщений: 631
Спасибо получено: 180
Базовая и коллекторная обмотки здесь включены не как у блокинга.
Отсюда следует, что без светодиода Led1 схема не запустится.
Более того, начало открытия транзистора базовым напряжением моментально приводит к срабатыванию диода Led1 за счет двух обмоток, являющихся для него дополнительными подпорками. Одна из этих обмоток имеет постоянную времени, задаваемую конденсатором 0.5*. Так что время горения этого светодиода определяется этим конденсатором (в первом приближении). Без него - время определяется затуханием тока в витке связи.
После того, как Led1 тухнет, развивается процесс закрытия транзистора за счет возникновения запирающего напряжения на базовой обмотке транзистора. Led2 в этот момент забирает на себя самоиндукцию второго кольца, развиваемую через виток связи и конденсатор 0.5*.
Заряд, выседающий на переходе коллектор-эмиттер за счет ОЭДС первого тр-ра, затем уходит обратно в источник через ту же коллекторную обмотку.
От обычного блокинга схема отличается тем, что закрытие транзистора не связано с насыщениями – ни трансформатора (он не насыщается), ни транзистора. Процессом закрытия управляет Led1 по схеме, описанной выше.
Ещё тем, что ток потребления от источника в фазе открытия транзистора здесь значительно больше, чем у обычного блокинга - за счет Led1.
Визуально работа схемы должна быть такой: пауза-блим Led1-блим Led2 - пауза.
Соответственно об источнике прибавки - каждый сделает свои выводы.
Это мое видение.

Удивительно то, что молчит сам автор - Не квадрат.
Очень интересно было бы узнать о его мыследвижениях при создании этой схемы.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40124

spaceon
Живу я здесь
Живу я здесь
Сообщений: 978
Спасибо получено: 224
Человек Муравей. Ни кого не слушай у тебя результат! Осталось повысить мощю..

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от spaceon.

У меня интересная схема 5 года 4 мес. назад #40126

sector+
Живу я здесь
Живу я здесь
Сообщений: 631
Спасибо получено: 180
В размышлениях над схемой Не квадрата вот ещё есть какая деталь:
Светодиод Led1 включен так, что в определенный момент времени он оказывается под импульсным ОЭДС, которое является обратным его проводимости. И при этом этот светодиод никак не защищен от обратного напряжения.
Обратное ОЭДС обычно в десятки раз выше напряжения источника питания.
Что может вызвать обратный пробой светодиода.
Либо лавинный, либо туннельный.
Какой обратный ток держит светодиод - я не знаю. По аналогии со стабилитроном - это должно быть где-то 5-50 мА. Что, в принципе, может быть даже больше прямого тока в 20 мА.
В импульсном режиме - домножаем на скважность.
В результате получается забавный вывод, что рекуперационный импульс может идти через обратный пробой светодиода.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40128

sector+
Живу я здесь
Живу я здесь
Сообщений: 631
Спасибо получено: 180
В схеме #39903, кстати, если выбросить правые диоды, то явно не видно цепи рекуперации.
Кроме как через обратный пробой светодиодов.
Проверить можно поставив последовательно обычные диоды, которые держат обратное напряжение.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40130

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1202
Спасибо получено: 220
В моей схеме правые светодиоды отпаяны давно Элетролит отпаян
Только что отпаял один край катушки от середины аккумуляторов
Пока напруга 5 в Посмотрим

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40146

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1202
Спасибо получено: 220
Отпаял катушку полностью Светодиоды горят Фото на балконе
Что скажут опытные волки У меня нет слов
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40147

Виталий
Живу я здесь
Живу я здесь
Сообщений: 350
Спасибо получено: 245

Муравей пишет: Отпаял катушку полностью Светодиоды горят Фото на балконе
Что скажут опытные волки У меня нет слов

Покажи осциллограмму сигнала на светодиоде (светодиодах).

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40148

транзистор
Новый участник
Новый участник
Сообщений: 13
Спасибо получено: 8
Ну насчет выкладок=у меня крутых приборов нет кроме стрелочного и электронного тестера может это и хорошо. В результате 10 сутки я даже уже привык и родные тоже что в зале в коридоре и в подвале круглые сутки есть подсветка.Три генератора от неквадрата пашут днем и ночью напряжение на акб 3.82 вольта как в аптеке. А когда я их запускал там и трех вольт не было. Что интересно при регулировке смещения в сторону увеличения тока увеличивается ток транзистора и частота генератора а также и зарядный ток. Работаю уже над новым генератором в корпусе заводского фонаря 5 светодиодного как закончу покажу. Если все пойдет хорошо в перспективе автомобильный акб с мощным генератором этого типа и уже с мощными лэд лампами для освещения. Вот и все выкладки. :unsure:
Спасибо сказали: spaceon

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40149

spaceon
Живу я здесь
Живу я здесь
Сообщений: 978
Спасибо получено: 224
Транзистор, молодец! Так и надо Вам сделать как Вы хотите! Жду! ;) B)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от spaceon.

У меня интересная схема 5 года 4 мес. назад #40150

транзистор
Новый участник
Новый участник
Сообщений: 13
Спасибо получено: 8
Базовая и коллекторная обмотки здесь включены не как у блокинга.
Отсюда следует, что без светодиода Led1 схема не запустится.
Более того, начало открытия транзистора базовым напряжением моментально приводит к срабатыванию диода Led1 за счет двух обмоток, являющихся для него дополнительными подпорками. Одна из этих обмоток имеет постоянную времени, задаваемую конденсатором 0.5*. Так что время горения этого светодиода определяется этим конденсатором (в первом приближении). Без него - время определяется затуханием тока в витке связи.
После того, как Led1 тухнет, развивается процесс закрытия транзистора за счет возникновения запирающего напряжения на базовой обмотке транзистора. Led2 в этот момент забирает на себя самоиндукцию второго кольца, развиваемую через виток связи и конденсатор 0.5*.
Заряд, выседающий на переходе коллектор-эмиттер за счет ОЭДС первого тр-ра, затем уходит обратно в источник через ту же коллекторную обмотку.
От обычного блокинга схема отличается тем, что закрытие транзистора не связано с насыщениями – ни трансформатора (он не насыщается), ни транзистора. Процессом закрытия управляет Led1 по схеме, описанной выше.
Ещё тем, что ток потребления от источника в фазе открытия транзистора здесь значительно больше, чем у обычного блокинга - за счет Led1.
Визуально работа схемы должна быть такой: пауза-блим Led1-блим Led2 - пауза.
Соответственно об источнике прибавки - каждый сделает свои выводы.
Это мое видение.

Удивительно то, что молчит сам автор - Не квадрат.
Очень интересно было бы узнать о его мыследвижениях при создании этой схемы.
ЭТО обьяснениние работы генератора от сектора и оно мне больше всего понравилось...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40155

spaceon
Живу я здесь
Живу я здесь
Сообщений: 978
Спасибо получено: 224
Транзистор, а что за схема такая? Я тут редко на этом форуме бываю и не курсе. Покажите если можете.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 мес. назад #40156

shvirkoff62
Живу я здесь
Живу я здесь
Сообщений: 795
Спасибо получено: 181

wersila пишет: Можно конечно в личку, однако лучше, чтобы всем было интересно обсуждать.
Как я уже писал Вам, ген после отключения работает примерно 6 сек при этом первый лед , он же стабилизатор по току не светится, но на осле видны дальнейшие колебания. При этом
В витке связи у меня нет конденсатора, а значит никакого накопления нет, да и в случае включения конденсатора он не будет являться источником энергии ни в коем случае. Но у меня его нет. При частоте в 12 МГц емкоти достаточно 0.022 мкф.(Естественно я все проверл) В идеале нужно точно подобрать емкость для последовательного резонанса
ЛЕД в разрыве между катушками уже запитан питающим напряжением, я об этом писа ранее (см. схему)
Так же я совсем не ставил второго ЛЕД. Он для самопита не нужен.
Что касается возбуждения базы, то тут нужно разобраться.
Я все же привык все досконално разбирать и контрогаить.
То, что у Вас есть замозаряд акку, меня не удивляет, база для этого очевидна.
Ладно. . покачто нужно перевести все внешние акаунты в домашний сервер на Raspberry Pi (чтоб никто со стороны моей квартирой не управлял), а завтра продолжу пинать схему. Она интересна.

А если упростить схему.
Вложения:
