В продолжении моей мысли по развитию изотопных источников питания

Жалко что этот файл слишком много весит не прикрепляется.

Здравия ребятушки)) Чето я совсем форумы чаты ютубы покинул. Зато начал больше читать классическую литературу. И оно скажу так гораздо больше проясняет сознание. Так как в классике каждое утверждение подтверждено и разложено формально и обязательно экспериментально.
Вот например схема обычного Джоуль Вора что гуляет по инетику из двух катушек это однотактный Блокинг Генератор с трансформаторной обратной связью. Просто из коллекторного контура зачем то выкинули конденсатор + сделали полное включение катушки,хотя по идее надо частичное чтоб колебания там более свободно болтались. Так же Базовая управляющая обмотка это три-четыре виточка обратной связи.Больше не надо, работать будет но транзистор будет находится в перенапряженном режиме работы и схема будет иметь небольшой КПД. Сделал экс простой, взял ферритовый боченок катушку, намотал на нее произвольное количество коллекторной обмотки а базовый проводок просто в воздухе висит. Включил ничего не работает. Начал базовую доматывать,светододик с полувитка начал тлеть. А полностью разгорелся с трех витков обратной связи.
При том питание схемы - 0.5 вольт, Элемент Алюминь-Уголь-Медь.
Весьма интересно так блокинги собирать,когда включаешь схему без обмотки обратной связи и начинаешь ее доматывать на горячую наблюдая начало запуска генерации.
Я сейчас чето больше низковольтной темой занялся. Большая Тесла она страшная и от нее все глючит. А Мелкое оно тоже интересное,извлечь энергию из Г-на и Палок))) бывает и на практике полезно. Светяшки из Медь-Алюминьки много света не дают. Но они реально вечные,вернее очень долговечные и им пофигу сырость и грязь всякая. Обычные аккумы на природе за три-четыре дня все сдыхают и превращаются в бесполезный хлам. А Алюминьки работают и работают,подсохли-тока перестали давать самозаконсервировались. Что тоже удобно, в сухом состоянии батарея не разрушается. Потом ее намочил сверху водичкой, все процесс пошел. Через сутки оно высохло и генерация остановилась.
Не я конечно понимаю что наводки от соседского файвая прикольно ловить. Но самодельный элемент Вольта как то по практичнее будет. А Джоуль Воришьки можно сверху ниткой обмотать в эпоксидку обмакнуть и получается вообще неубиваемая светяшка, которую можно подцепить к любой пивной банке и у тебя будет тлеющий свет. Который в лесу в темноте очень помогает.

Нашел кстати очень удобные транзисторы PDTC цифровые. Там прям в одном корпусе и транзюк и резисторы смещения. То есть можно без внешних резисторов цеплять такую микросхемку. И тогда джоуль ворик представит из себя диодик две катушечки и транзюк )) И при том ярко горит. 0.5 вольт питание. Там если марганца насыпать батарейка будет больше давать,но у меня задача сделать батарейку без покупных материалов.

Здравия всем . Провел некоторые эксики с низковольтными преобразователями. Ставить туда надо не биполярные а полевые транзисторы с ультранизким сопротивлением Сток-Исток. Это как бы...)) Естественно,так как когда транзюк полностью открыт то основной его параметр это сопротивление открытого канала,оно по сути определяет на сколько ваша схемка могет разогнаться по току. Так как при питании в 1 вольт и при сопротивлении схемы 1 ом ток будет всего лишь 1 ампер. Да и тепловыделения там где не надо не происходят. Сейчас есть мелкие полевички с сопротивлением открытого канала 40-100Миллиом. + Надо еще чтоб напряжение открытия было как можно ниже. Параметр G (th). В общем откопал я пару полевиков со встроенной защитой затвора да еще и стоят копейки в ЧипеДипе. У Китаёз больше ничего не заказываю,задолбали некондицию слать и перемаркировку..
Первый полевичек WM02P40M SOT23 Cопротивление открытого канала 100 миллиом при GS -1.8 вольт.))
www.way-on.cn/upload...590140.pdf
Второй BSS806NEH6327XTSA1 от Infineon
+ Вот микроскопический 0.2вольта
file:///C:/Users/User/AppData/Local/Temp/AOC2421.pdf

Так то полевичков много разных низковольтных. Просто нигде в параметрических поисках не указан например параметр наличия внутреннего стабилитрона.Это случайно наткнулся на такие полевики. Ато обидно когда в эпоксидку залитый блокинг вдруг отказывается работать, а лепить лишний стаб под SOT23 корпус это дополнительный геморрой))
Есть еще прикольные полевички в PQFN корпусах и им подобные. Но они чето либо стоят дорого,либо такие мелкие под миллиметр...

А Батареечка из бросового Алюминия это пока что единственный генератор СЕ который реально применяю в жизни. Но и там чуда нет через сутки работы оно паляризуется и перестает выдавать ток от слова совсем. В Этом случае батарейку надо высушить, хорошо прогреть и снова напитать водой. И будет работать еще сутки или больше.И Так до полного разрушения Алюминюки а это минимум год ато и больше. При том некоторые батарейки почему то не закисают и продолжают выдавать микротоки. В общем на данный момент схема действительно работающего источника питания который можно использовать для подсветки или подзарядки телефона состоит из Алюминиевой либо дюралевой трубки. Сверху 1 слой бумага можно тонкую альбомную или сойдет тетрадный лист. Поверх бумаги наматываем ошкуренную тонкую медную проволоку. Это + Сама Алюминька - Потом кашицей из порошка угольного золы соли мажем тоже плотничком. Поверх кашицы марлю наматываем. Марля позволяет конструкции дышать и удерживает уголь на месте.
И вот еще чего))) В Блокинг генераторе можно убрать базовый резистор если например намотать базовую обмотку проволокой с повышенным сопротивлением.
Такие проволочки они есть и в лаковой и ПЭЛШО изоляции. Я пару таких катушек случайно обнаружил в старом советском мультиметре. Провод там тонкий меньше 0.05мм и высокоомный. Паяется плохо. Просто сама идея интересная. Когда вместо двух распределенных элементов - катушки и резистора, получается один совмещенный - КатушкоРезистор.

Схемку на полевике можите показать. Надо думаю применить полевик 2SK170/ порог срабатывания ниже (-1.5В) это ниже 0

1234567890 пишет:

А Батареечка из бросового Алюминия это пока что единственный генератор СЕ который реально применяю в жизни.

Где ты СЕ увидел, в каком месте?! Зачем эту хрень на самодельной батарейке городить вообще?

ЖекаК пишет:

dozor пишет:

Схемку на полевике можите показать. Надо думаю применить полевик 2SK170/ порог срабатывания ниже (-1.5В) это ниже 0

У него на Р-канальном.

вы им еще классификацию полевиков расскажите, - и всё, погибнут люди, моск взорвется

dozor пишет:

Схемку на полевике можите показать. Надо думаю применить полевик 2SK170/ порог срабатывания ниже (-1.5В) это ниже 0

Привет. Схема самая обычная блокинг генератор с двумя обмотками,без резистора базово-затворного.Так как у мелких полевиков и так достаточно большой внутренний резистор имеется. Параметр Интернал Гейт Резистанс или что то типа того.
Там суть в том чтоб сопротивление канала было очень низкое. JFet они проводят при нулевом потенциале затвора, но у них сопротивление открытого канала довольно высокое и потому там больших колебаний не получишь. Но Ген на ДжиФете можно применить как запускающий для более мощного полевика. По этой топологии кстати и строятся все микровольтные генераторы . Там на входе трансик и ГФет включенный в виде обычного блокинга.Который дальше запускает основной генератор который сам по себе от милливольтов не запустится.

Хз я эти батарейки понаделал чтоб солевые не покупать. Одну батарейку можно за 15 минут собрать а служить она будет год ато и больше,зависит от частоты использования и толщины алюминия. При том если сделать правильный блокинг то светодиод горит в полный накал. Так что претензии в адрес фонарика не принимаются. Его С-Э в том что источником всех запчастей служит местная мусорка. Нашел две пивные банки,зашкурил,один слой бумаг проложил,потом кашей угольной покрыл и все светоч готов) Особенно удобно в походе,где даже тусклый свет очень помогает не то что яркий.

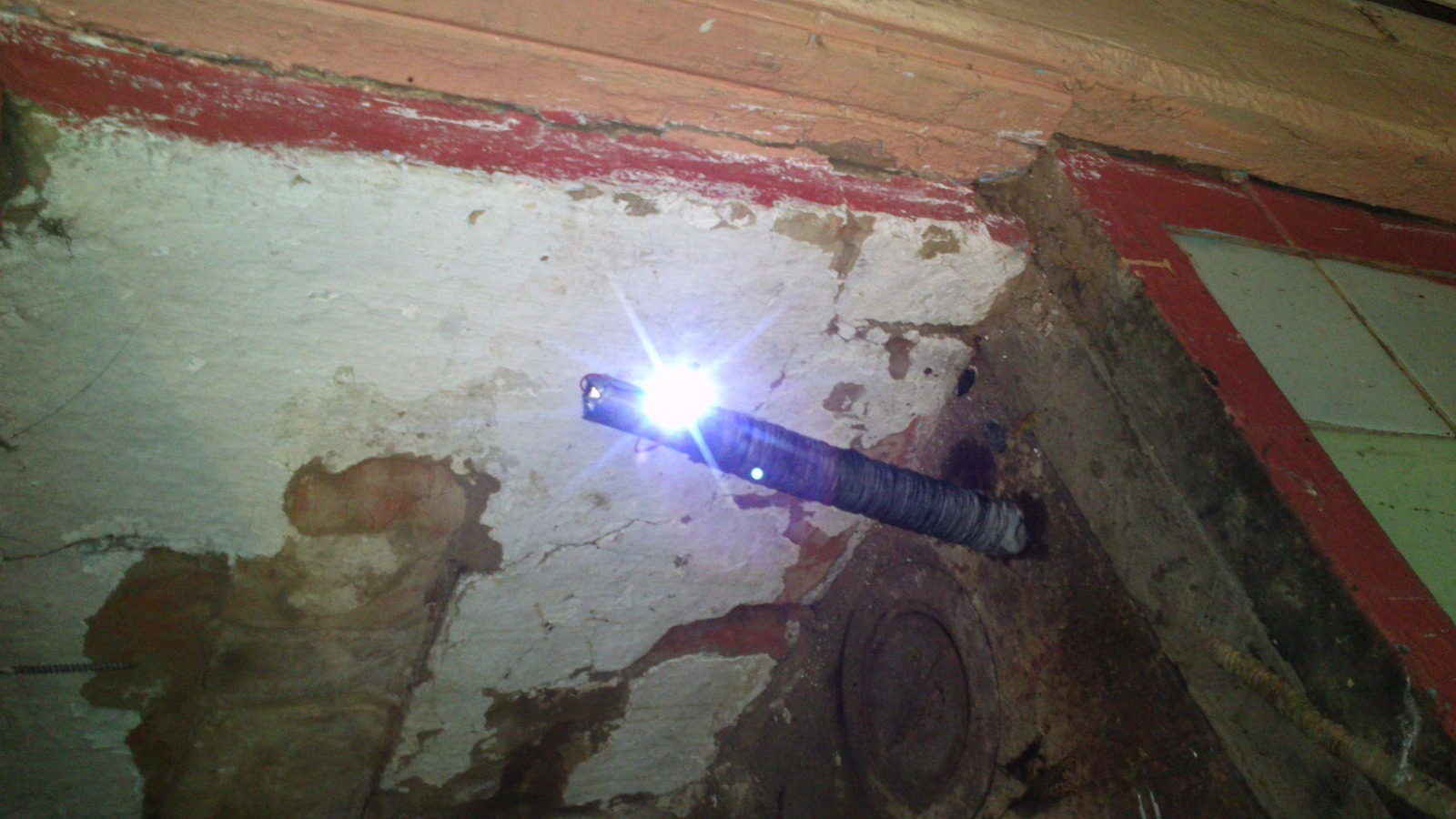

Вот неделю назад собрал из огрызков раскладушки. И они мне будут работать год ато и больше. Высыхают,самоконсервируются.Если намочить то дают ток. Думаю когда таких стержней побольше наберу ченить посерьезнее запитаю. Стержни минимум по 2шт связывать, иначе 0.5 вольт почти ничего не работает. А так 1 вольт и светодиот светит в номинальную мощность. И это все полевички мелкие. А Биполярник совать в блокинг это моветон, у биполярника сопротивление канала высокое посему там в первичной обмотке импульс будет слабенький, при 1 вольте то...) А при сопротивлении уже в 0.1 Ом ток будет 10 ампер развиваться на обмоточке импульсно)) Среди биполяров тоже есть не плохие транзики с ультранизким насыщением канала. BISS транзисторы. Они тоже для милливольтных канают генераторов.

Вот полевичек с внутренней защитой. Стоит 3 рубля. Тогда как ДС-ДС конвертер в том же чипе 4000 стоит.) WM02P40M
www.chipdip.ru/produ...st_product

За схемами не надо гнаться. Надо изучать принцпы по которым эти схемы работают и тогда сможешь строить свои генераторы какие угодно с любыми параметрами.

1234567890 пишет:

Вот неделю назад собрал из огрызков раскладушки. И они мне будут работать год ато и больше. Высыхают,самоконсервируются.Если намочить то дают ток. Думаю когда таких стержней побольше наберу ченить посерьезнее запитаю. Стержни минимум по 2шт связывать, иначе 0.5 вольт почти ничего не работает. А так 1 вольт и светодиот светит в номинальную мощность. И это все полевички мелкие. А Биполярник совать в блокинг это моветон, у биполярника сопротивление канала высокое посему там в первичной обмотке импульс будет слабенький, при 1 вольте то...) А при сопротивлении уже в 0.1 Ом ток будет 10 ампер развиваться на обмоточке импульсно)) Среди биполяров тоже есть не плохие транзики с ультранизким насыщением канала. BISS транзисторы. Они тоже для милливольтных канают генераторов.

Вот полевичек с внутренней защитой. Стоит 3 рубля. Тогда как ДС-ДС конвертер в том же чипе 4000 стоит.) WM02P40M
www.chipdip.ru/produ...st_product

За схемами не надо гнаться. Надо изучать принцпы по которым эти схемы работают и тогда сможешь строить свои генераторы какие угодно с любыми параметрами.

У меня задача стоит чтобы запустить генератор на полевом транзисторе от 10-15мВ, а далее уже усилить до 1В. У меня есть очень интересная разработка вечной батарейки, которая не требует обслуживания до 50 лет. Единственным недостатком это вечной батарейки , очень низкое напряжение и ток. Размеры этой батарейки небольшие 30х35х5мм.

Если бы не было светодиодов, жгли бы лампочку ильича и таскали за спиной свинцовые батареи, а может лепили бы качеры и питали галогенки?
А тут еще и пивных банок как грязи - хорошо, что алюминий имеется. Раньше пытались сделать бтг, а теперь примеряем на себя жизнь в постапокалипсисе, самодельная батарейка работает долго... может месяц. а может и год. да она вечная, почти...

dozor пишет:

У меня задача стоит чтобы запустить генератор на полевом транзисторе от 10-15мВ, а далее уже усилить до 1В. У меня есть очень интересная разработка вечной батарейки, которая не требует обслуживания до 50 лет. Единственным недостатком это вечной батарейки , очень низкое напряжение и ток. Размеры этой батарейки небольшие 30х35х5мм.

А зачем такие сложности с запуском генератора от микровольтов? )))))))))))))))) Можно ведь соединить элементы последовательно и получить напряжение от которого стабильно запускаются обычные полевики. 10-15 милливольт можно получить от любой железки воткнутой в сырую землю...)) с соответствующим током.

Алюминиевая батарейка выдаёт 1 элемент 0.5 вольт стабильно и ток коротыша 300-400Ма на 20См алюминиевой трубы. Без какой либо добавочной химии в элементе. Только Алюминь-Медь-Уголь-Вода-Соль.

doktorsvet пишет:

Если бы не было светодиодов, жгли бы лампочку ильича и таскали за спиной свинцовые батареи, а может лепили бы качеры и питали галогенки?
А тут еще и пивных банок как грязи - хорошо, что алюминий имеется. Раньше пытались сделать бтг, а теперь примеряем на себя жизнь в постапокалипсисе, самодельная батарейка работает долго... может месяц. а может и год. да она вечная, почти...

Галогенки довольно просто можно сделать - откачай из банки воздух до приемлемого ваккуума. Вот и тлеющая лампочка готова. Можно всякими разными газами наполнять чтоб разноцветные баночки были. И Качеры да... Куда ж без них, а еще скоро ДВ и КВ радиостанции понадобятся, для связи. Так как они далёко бьют,не то что ваши мобильники)) Так что да, и увы... постапокалипсис он как бы уже настал... А Алюминь-Медь батарейки они не только светят но и позволяют девайс подзарядить. Ноут,Телефон... Что тоже скоро станет актуально. Как и Солнечные панельки, по сути тоже БТГ.... Но их самому не сделать увы. Потому беречь придется те что понаделали. Без Алюминиевого фонарика я сейчас ни в лес ни под землю не спускаюсь. Особенно под землю, так как там если ты без света остался то тебе хана конкретная наступит. Обычные аккумы 40-50 часов посветят и сдохнут и ничего ты с ними не сделаешь,превратятся в мусор. Алюминиевый фонарик если сдох, намочи и он снова работает и ничего с ним не будет хоть в лужу упадет хоть куда. Главное сам блокинг со светодиодом залить эпоксидкой и ниткой обмотать и все , вечный практически фонарик готов.

1234567890 пишет:

dozor пишет:

У меня задача стоит чтобы запустить генератор на полевом транзисторе от 10-15мВ, а далее уже усилить до 1В. У меня есть очень интересная разработка вечной батарейки, которая не требует обслуживания до 50 лет. Единственным недостатком это вечной батарейки , очень низкое напряжение и ток. Размеры этой батарейки небольшие 30х35х5мм.

А зачем такие сложности с запуском генератора от микровольтов? )))))))))))))))) Можно ведь соединить элементы последовательно и получить напряжение от которого стабильно запускаются обычные полевики. 10-15 милливольт можно получить от любой железки воткнутой в сырую землю...)) с соответствующим током.

Алюминиевая батарейка выдаёт 1 элемент 0.5 вольт стабильно и ток коротыша 300-400Ма на 20См алюминиевой трубы. Без какой либо добавочной химии в элементе. Только Алюминь-Медь-Уголь-Вода-Соль.

Уважаемый коллега, Вы конечно правы насчёт алюминия и.т.д. Но у этих элементов есть один существенный недостаток, им нужна вода, и они окисляются со временем. Меня это не устраивает. Выписал из китая спец. микросхему для моих задач :LTC 3588 "Сборщик энергии". kit-e.ru/energy-harv...4426319052 В продолжении есть ещё круче микросхема: www.rlocman.ru/news/...?di=150799

avays пишет:

1234567890 пишет:

А можно какой нибудь пример схемы? Хоть из интернета?

Гена На ))))
Только я с Германиевыми еще не эксил,они говорят самые низковольтные,так как Германий уже при 0.2 вольта открывается. В этот преобразователь ставлю полевички типа FDV301 и им подобные.
Коллекторная обмотка 40-50 витков проводом 0.2 - 0.3, а базовая проводом 0.01, тоненький как волосок, встречается массово в катушках зажигания. Вот этим волосочком 40-80 витков поверх Коллекторной. Только мотать надо не на колечке а на боченке .
Вот видео запуска блокинга и запуск батареи.
