ТЕМА:

Экономичное зарядное....

dozor пишет:

пчела пишет: Дешевле думаю будет купить афтомобильный акб. У меня например 75ампер 12 вольт аварийное освещение в доме. Пятый год уже.

Речь про аварийное освещение не стоит. Стоит более серьезная задача создание автономной эл. станции в совокупе с обычным ветреком или солнечной панели. Этого всего лишь прототип. Обкатывается сам принцип построения такого устройства. Естественно если применить более мощные АКБ тогда получаем более серьезные выходные показатели. При предварительных оценках моя схема более эффективней примерно 150% чем обычный инвертор или наподобие такого устройства. Само КПД не более 100% (99,9). Это не источник СЕ -это очень экономичный преобразователь.

Мой коллега соорудил подобное правда оборудование все заводское панели инвертер устройство слежения панелей.Все работает нормально. Но договориться с электриками не получилось в плане реверса днем энергии в сеть.Был куплен счетчик учитывающий реверс. Но к сожалению как они ответили разрывай с нами контракт и работай автономно. Но зимой автономно просто замерзнеж... Это так для информации...

Не последний вариант схемы самозаряда аккумулятора
резонанс Invis красная диаграмма - ток на АКБ, зелёная - напряжение




Токи заряд

Напряжение на АКБ

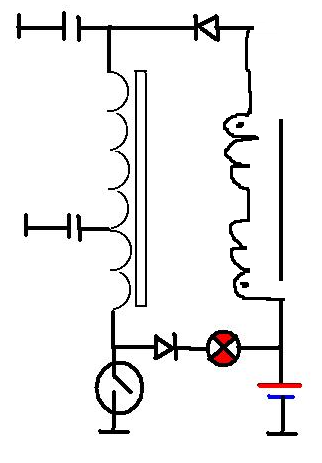

Ну и схема сами понимаете не полная

Хочу подбодрить народ а то совсем зачахли...

Invis пишет: Хочу подбодрить народ а то совсем зачахли...

Вот спасибо тебе, мил человек, я за последние дни чуть совсем на Странниках не зачах, а тут глянул на твои три белых квадратика, и такая бодрость по телу разлилась, прям аж передать не могу....

Пойду дрова поколю, чтобы снять наплыв бодрости

Invis пишет: Не последний вариант схемы самозаряда аккумулятора
резонанс Invis красная диаграмма - ток на АКБ, зелёная - напряжение

Токи заряд

Вложение не найдено

Напряжение на АКБ

Вложение не найдено

Ну и схема сами понимаете не полная

Вложение не найдено

Хочу подбодрить народ а то совсем зачахли...

Я так понимаю что пробовали сделать схему в симуляторе? Или всё таки собрали её в железе?

Invis пишет: Естественно в железе!!! Я практик не люблю печатать то что не работает! И плата генератора разработана есть и силовая часть ... куски по форуму есть...
Интересно ударный ток нагревает АКБ за 5 минут, провод к АКБ 8мм2 очень короткий иначе просадка по тонкому проводу не даёт эффекта.....

интересно а долго акум выдержит если его пинать импульсами с хорошим током, раз в 100 превышающий номинал

Invis пишет: Естественно в железе!!! Я практик не люблю печатать то что не работает! И плата генератора разработана есть и силовая часть ... куски по форуму есть...
Интересно ударный ток нагревает АКБ за 5 минут, провод к АКБ 8мм2 очень короткий иначе просадка по тонкому проводу не даёт эффекта.....

Хороший результат. У Вас в железе стит один АКБ который сам себя запитывает и при этом горит лампочка в качестве нагрузки? Или у Вас только чисто схема заточена на самозаряд АКБ? Сколько по времени заряжается АКБ?

Юрий м пишет:

Invis пишет: Естественно в железе!!! Я практик не люблю печатать то что не работает! И плата генератора разработана есть и силовая часть ... куски по форуму есть...
Интересно ударный ток нагревает АКБ за 5 минут, провод к АКБ 8мм2 очень короткий иначе просадка по тонкому проводу не даёт эффекта.....

интересно а долго акум выдержит если его пинать импульсами с хорошим током, раз в 100 превышающий номинал

Если это АКБ Li-on, то он может спокойно это перемолоть зарядный ток у них может быть более 20С

Практически при больших зарядных токах я наблюдал падение емкости Литиевых аккумуляторов уже через 3-4 зарядки.

dozor пишет:

Invis пишет: Естественно в железе!!! Я практик не люблю печатать то что не работает! И плата генератора разработана есть и силовая часть ... куски по форуму есть...
Интересно ударный ток нагревает АКБ за 5 минут, провод к АКБ 8мм2 очень короткий иначе просадка по тонкому проводу не даёт эффекта.....

Хороший результат. У Вас в железе стит один АКБ который сам себя запитывает и при этом горит лампочка в качестве нагрузки? Или у Вас только чисто схема заточена на самозаряд АКБ? Сколько по времени заряжается АКБ?

Все зависит от от сульфатации батареи т.е. от внутреннего остаточного сопротивления

А это генератор на 220в (батарея для толчка)

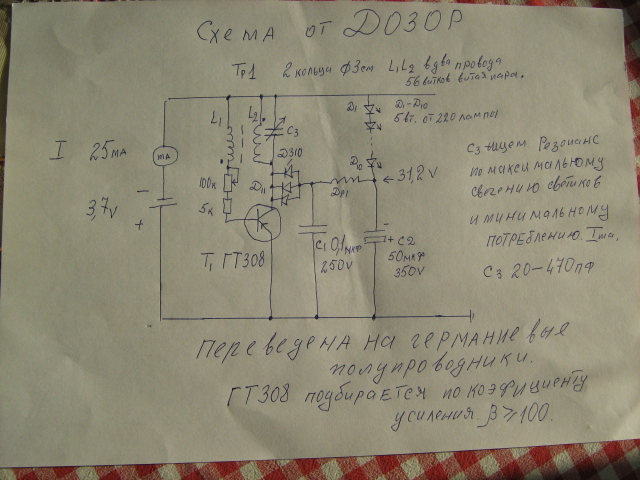

Попробовал схему Дозора в германиевом варианте. Германиевые диоды и транзисторы могут работать вместо диодов шотки. У них малое сопротивление перехода. В результате получился не плохой фонарь. При испытании заметил что если припаять емкость паралельно колекторной обмотки существенно увеличивается яркость светиков при падении тока потребления.Настраивать надо по максимуму напряжения на нагрузке. Так как с увиличением емкости ток падает и дальше

Нет не видел.Где можно увидеть подробности?

а что схемку то убрал?
там от акума до диода катушку нужно поставить и влиять на нее ключуемой

пчела пишет: Попробовал схему Дозора в германиевом варианте. Германиевые диоды и транзисторы могут работать вместо диодов шотки. У них малое сопротивление перехода. В результате получился не плохой фонарь. При испытании заметил что если припаять емкость паралельно колекторной обмотки существенно увеличивается яркость светиков при падении тока потребления.Настраивать надо по максимуму напряжения на нагрузке. Так как с увиличением емкости ток падает и дальше

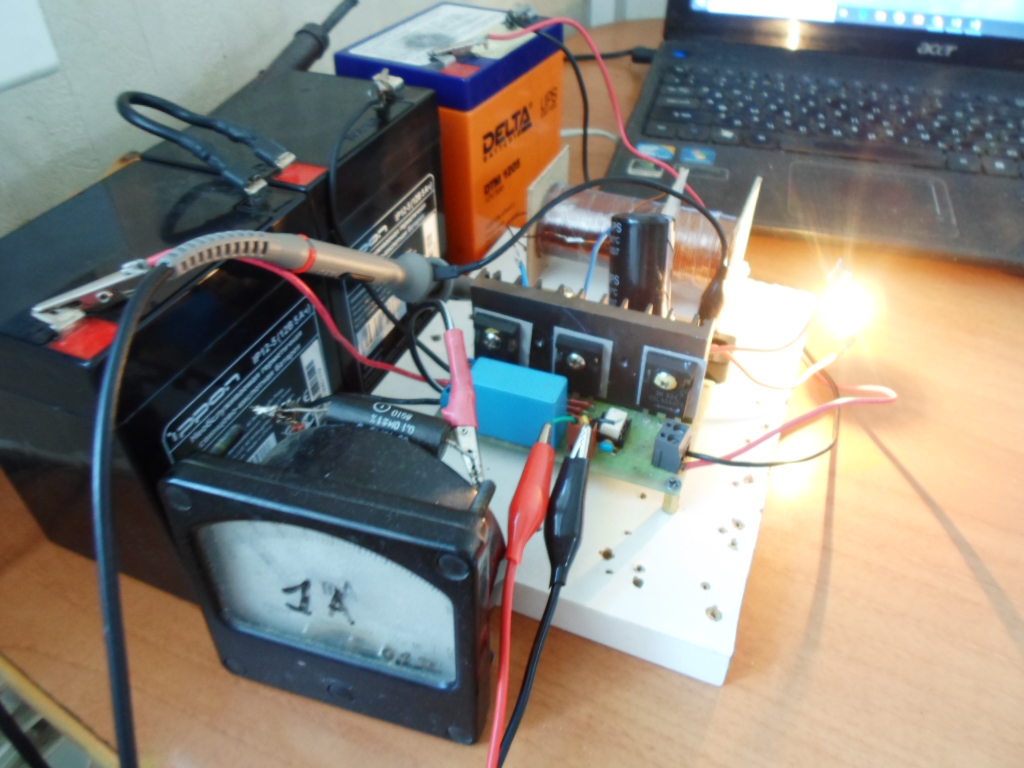

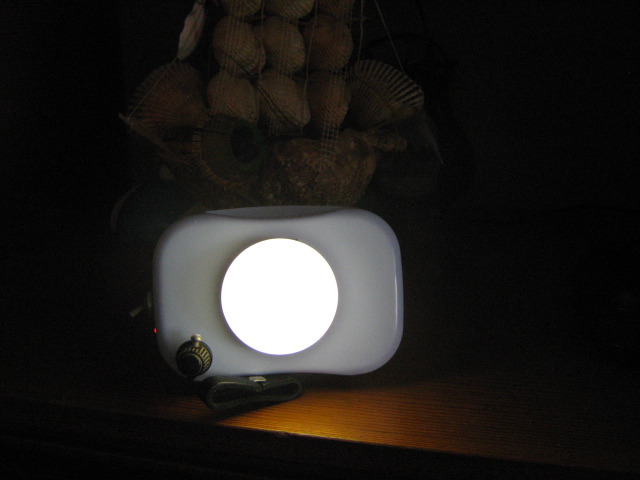

Что то у Вас слишком большой ток потребления. Должно быть не больше 5-10мА. Это зависит от скин эффекта и применяемого материала провода. Надо использовать провод марки ПЛШО (лициндрант в шелковой изоляции). Тогда результаты будут на порядок лучше. А это фото из последних разработок "вечного фонарика" более мощного варианта. Ток потребления 0.16-0.20А -нагрузка лампочка накаливания 12в 5Вт. При обычном подключении такой лампочки к АКБ 12в на прямую, ток потребления последней составляет более 0.42А. Используя новую схему получается более экономичный результат. Горит по яркости как 12в 15Вт более 30 часов. Питание 24в. Ярко освещает помещение 3-4 м2.

во нашол
