diod пишет: Это вроде бы как Анквича схемка!?

Да вроде бы так и есть. Но теория концентрации магнитного поля его хромает и очень сильно. Есть другие способы концентрации магнитного поля.

Не хромает, поле концентрируется и еще как в точку. Да все видели эту схему, но кто собрал как написано ?
Даже я собирал из того что было и это было совсем не то. Сердечник должен быть длинный, как на фото мой каркас точно по размеру.
Мне нужен для завершения сердечник, латунный либо алюминевый. Кто имеет возможность такое выточить, может поучаствовать!




Если не в тему , то ноги этой схемы растут совсем из другого устройства
У кого память хорошая может вспомнить миф про игрушечный с виду пистолет, который резал метал. Вот эта схема с такой топологией сердечника явно на такое способна!

В описании говорится, что размеры могут отличаться на 20%

DELAMORTO пишет: Не хромает, поле концентрируется и еще как в точку. Да все видели эту схему, но кто собрал как написано ?
Даже я собирал из того что было и это было совсем не то. Сердечник должен быть длинный, как на фото мой каркас точно по размеру.
Мне нужен для завершения сердечник, латунный либо алюминевый. Кто имеет возможность такое выточить, может поучаствовать!

Если не в тему , то ноги этой схемы растут совсем из другого устройства
У кого память хорошая может вспомнить миф про игрушечный с виду пистолет, который резал метал. Вот эта схема с такой топологией сердечника явно на такое способна!

Привет!
Гляну сегодня в гараже, алюминиевый пруток был, диаметра не помню. Выточу сегодня же, если по параметрам подойдет.

Будет сердечник- буду продолжать сборку.
3д модель для желающих попробовать в архиве.

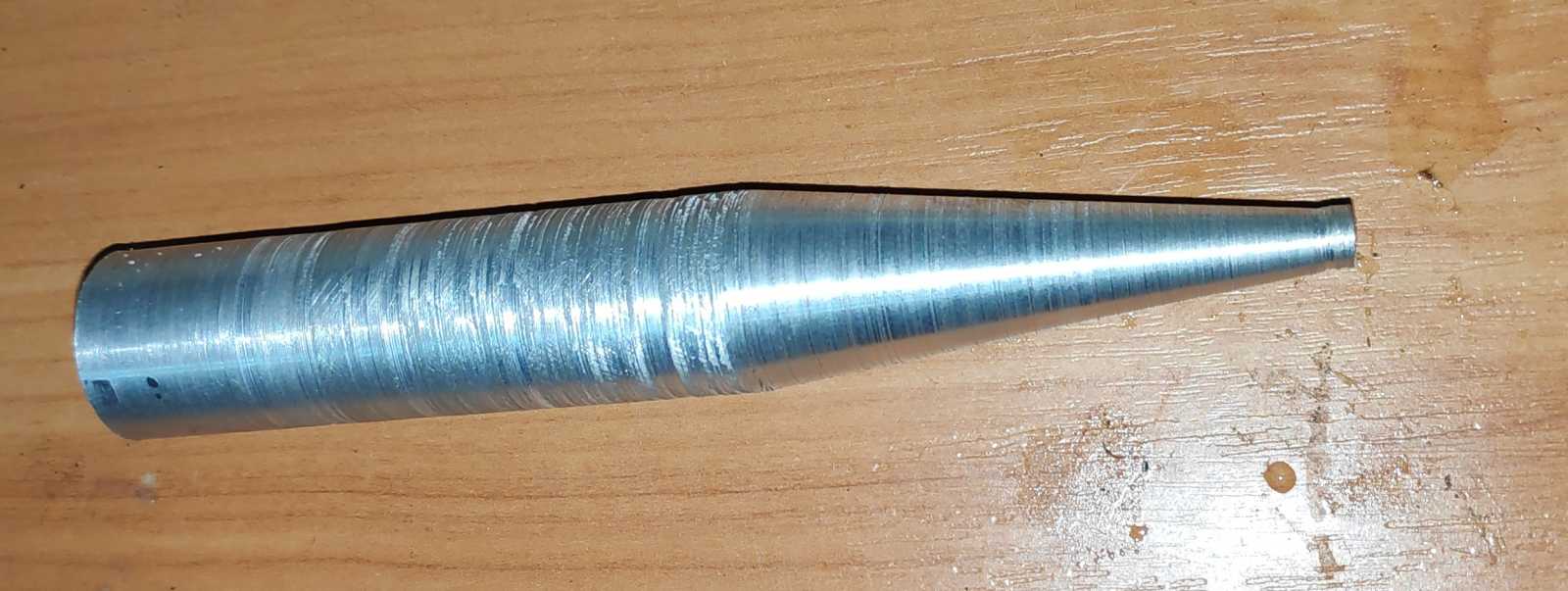

Сердечник

Roman пишет: Сердечник

Похож на ядерный арт-снаряд!

Да то что надо.

В личку написал адрес.

В архиве полное описание, у кого картинки в эксплорере не открываются- разрешите их открывать ему.

DELAMORTO пишет: В личку написал адрес.

В архиве полное описание, у кого картинки в эксплорере не открываются- разрешите их открывать ему.

Это вложение скрыто для гостей.
Пожалуйста, зарегистрируйтесь или войдите, чтобы увидеть его.

Этой схеме сто лет в обед. Когда-то очень давно ее жевали на одном из форумов, но так и не прожевали! И что ты с нее хочешь выжать? 100вт.!? Или денег с продажи документации? Так я ее бесплатно отдам любому желающему!

moglobi.ru/stati/nul.../main.html

Жевать кнопками по клавиатуре, это не собрать в железе и не запустить!
А про то что собирали- так я написал, сам собирал, но как попало из того что было. Чисто посмотреть что будет.....как собирал так и получил, что думаю и другие обломались, хотя уверен что еще хуже было собрано!

Что касается принципа, так есть у всеми нелюбимого Мельниченко пара патентов на эту тему Рег. номер заявки:  RU 94024848
Основные коды МПК:  H02N011/00
Да и не только Барашенков предлагал подобное использовать, Анквич тот же, и другие.

фактически сём с ПАРАЛЕЛЬНОГО резонанса, не влияя на него...

Это не съем с резонанса, это съем с переменного магнитного поля, который создал контур и сердечник.

Дел, я еще не видел что в твоих архивах, но судя по линку Чиксата, схема не полная
Да, Мельниченко пишет что получал эффект на вынесенной катушке, а обошелся ли он без высокого?
Резонанс резонансом, но УТ без высокого не работает...
