jay80 пишет: Василий ты так и не ответил на мой пост,где этот кусок белого кабеля на твоем рисунке???

Может так станет более понятно:



Второй белый кабель проходит рядом и идет от UPS к трансформатору.

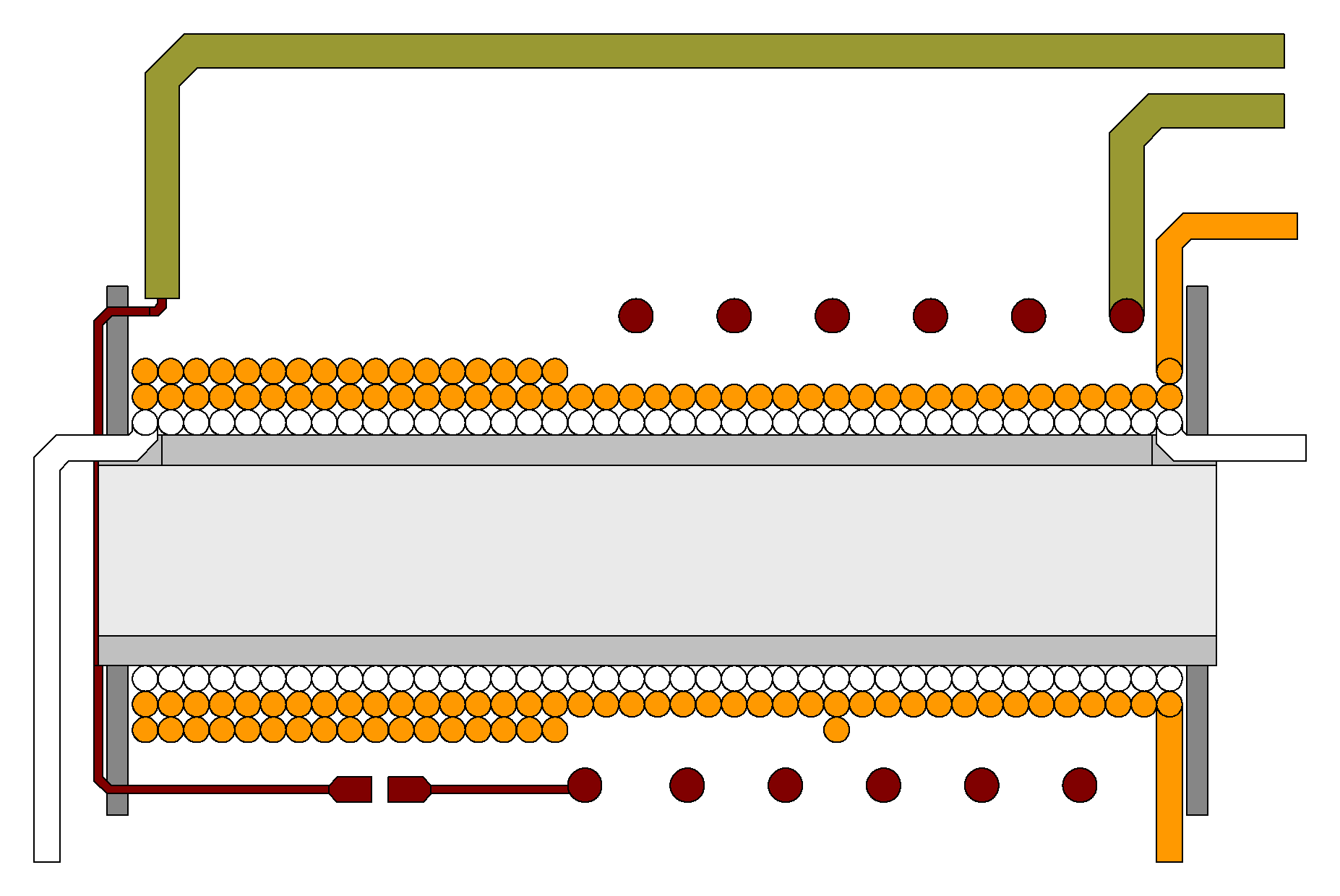

Джей, ты можешь сопоставить рисунок с катушкой из видео? На рисунке даже цвета проводов специально сделаны как на видео. То что у тебя под вопросом на рисунке изображено белым цветом, белая катушка. Я специально переделал рисунок чтобы было более схоже с видео.

maxic81 пишет: Нижний оранжевый конец в банку, верхний оранжевый конец на нагрузку

maxic81, согласен. Судя по направлению намотки оранжевой катушки логично их поменять местами. Исправлю и заменю рисунок.

.

я уже говорил свое предположение где то....что кабель катушки входящий в банку"рыжий"..сквозь крышку..припаян к выключателю..в противном случае в случае неисправности в схеме которая в банке,не удобно будет вскрывать крышку..кабель давольно жесткий...да и выключатель скорей всего вторым концом припаян к крышке..поэтому ручка его изолированна от крышки..что обьясняет такую напайку вокруг него...при открывании крыши при таком раскладе..просто изгибается провод"рыжий"..и второй который припаен к ней..

jay80 пишет: Покажи где кабель который под вопросом идет в трубку,лично я вижу обгоревшею оплетку на конце,и кто вам сказал что рыжий кабель одножильный???
Пс.где разбор подключения к розетке???

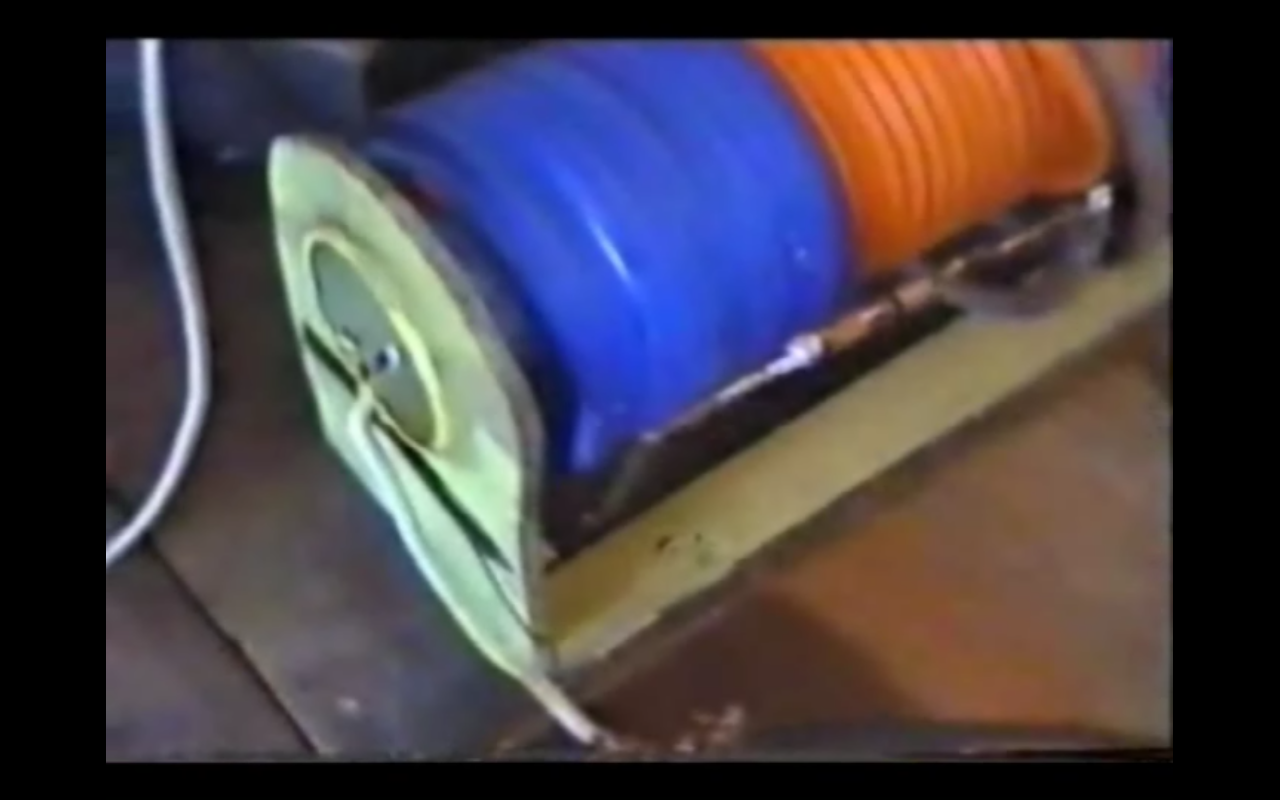

1. Белый кабель. Смотрим видео начиная с 13:30, лучше в по кадровом режиме. В трубке сделан вырез под кабель. Технологический прием позволяющий пропустить вывод обмотки сквозь отверстие щечки держателя катушки. В щечке выполненной из фанеры не захотели делать пропил, проще оказалось прорезать картонную трубку каркаса на которой намотаны катушки. Такая же прорезь на другом конце каркаса. Подобный прием я часто использую, только вместо пропила делаю отверстие, одновременно фиксируя этим конец обмотки.
2. Рыжий кабель. Смотрим видео "Гринбокс" с 18:25, когда подключают зарядное устройство. Видим монолитный провод к которому прикручивают. О том, что рыжий провод монолитный можно видеть по его поведению на видео.
3. А что собственно разбирать при подключении к розетке UPS?

jay80 пишет: ...проблема в белом кабеле,скрутка от которого идет на нагрузку и розетку,дак вот вопрос что происходит при подключении к ней...

К скрутке на белом проводе провод от розетки не подключен, он прямиком идет на трансформатор.



Прорезь видишь? Только провод ушел под каркас катушки. А слева провод от розетки.

Прорезь видишь? Только провод ушел под каркас катушки. А слева провод от розетки.

...а что если белый провод ..это не катушка? а самодельный конденсатор переменной емкости?..этим может обьяснятся сдвинутая стойка держателя каркаса возле банки..выдвигали внутреннюю трубку для подстройки?

mmc пишет: ...а что если белый провод ..это не катушка? а самодельный конденсатор переменной емкости?..этим может обьяснятся сдвинутая стойка держателя каркаса возле банки..выдвигали внутреннюю трубку для подстройки?

Еще давно эту конструкцию довольно тщательно измеряли (виртуально конечно), диаметры проводов, диаметр каркаса. Пришли к решению, что под рыжей обмоткой с большой долей вероятности находится еще одна обмотка.
Но вариант с конденсатором имеет право на существование. Правда я в этом смысла не вижу.

Vasilius пишет:

mmc пишет: ...а что если белый провод ..это не катушка? а самодельный конденсатор переменной емкости?..этим может обьяснятся сдвинутая стойка держателя каркаса возле банки..выдвигали внутреннюю трубку для подстройки?

Еще давно эту конструкцию довольно тщательно измеряли (виртуально конечно), диаметры проводов, диаметр каркаса. Пришли к решению, что под рыжей обмоткой с большой долей вероятности находится еще одна обмотка.
Но вариант с конденсатором имеет право на существование. Правда я в этом смысла не вижу.

почему же...прочитай что выше мной было сказано про катущку и банку...приплюсуй сюда кондер..и получается простой последовательный вч контур..а взять во внимание что искра в "индукторе" прерывается 50 раз..то получается что выходной контур работает с перерывами 50 раз в сек.
п.с. как то проводил опыты.с конденсаторным зажиганием..двуплечевой мультик качал горшок.от отклоняйки..вторичка была намотана 1340 витков для того чтоб получить 470 вольт.для зарядки кондера..попробывал при работающем мультике ..на вторичку повесить нагрузку лампу 100 ватт..ну как и следовало ожидать..нифига ..да же накала ноль..провод то тонкий..ну а попробывал последовательно лампе включить кондер 0.01мкф 600 вольт..кондер нагрелся..но и лампа засветилась в 2/3 своего накала....

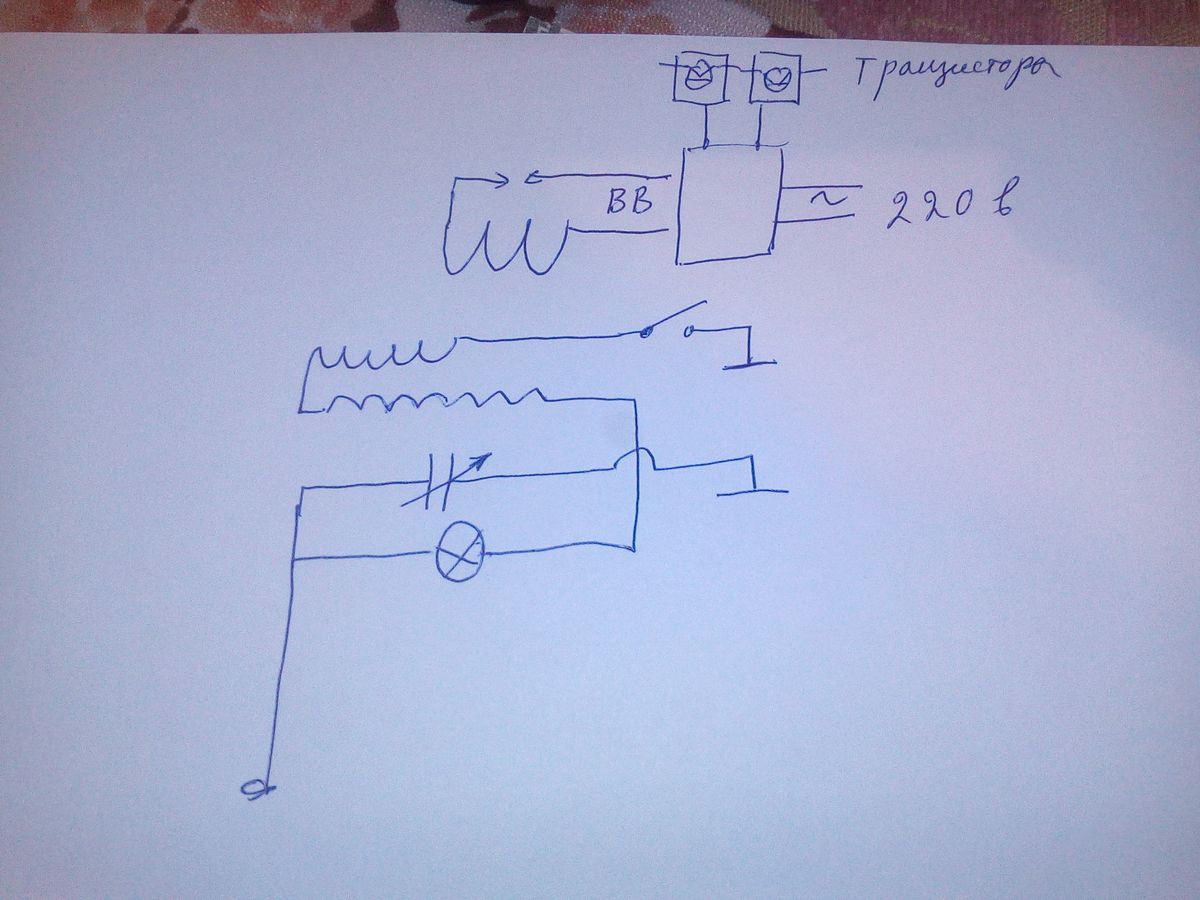

не из провода...медная фольга..провода припаяны к торцам......не могу фотку схемки скинуть...почему???
что делаю не так????



Файл должен быть не более 2Мб (Vasilius)

pixs.ru/showimage/IM...052900.jpg
спс

DIMAG пишет:

mmc пишет: ...а что если белый провод ..это не катушка? а самодельный конденсатор переменной емкости?

Вы совсем с ума сошли ? ))) по-моему кокденсатор не эффективно и бредово делать из провода . Зачем сочинять что то ? Ведь если уже на то пошло , Капанадзе прямо сказал -что все схемы были найдены в интернете ...

Ну скажем так, что в 2004 году не у всех интернет был в доступе и я не уверен в том, что когда капа собирал свою банку, то широко пользовался интернетом в поисках схем по постройке своего девайса.
Интернету принадлежит основная доля рынка информационных технологий, ведь по итогам 2004 года каждый 12-й житель России имеет доступ к сети
взято от сюда: compress.ru

Концепция у Динатрона и у Капы похожая, поэтому можно предположить, что в "банке" дроссель с мин. проходной ёмкостью. В старом видео от Дина о нём говорится:

P.S. Как вариант, разумеется.

Предположительная схема установки Капанадзе 2004 года с банкой.
