ТЕМА:

Indach пишет:

ВНИМАНИЕ: Спойлер!

Vasilius пишет: Из того что можно рассмотреть вроде так.

В разрезе:

В твоем рисунке выходит что индуктор это некий высоковольтный конденсатор..следовательно разрядник замыкает цепь.там получится импульс .и он скорей всего вырубит все камеры и аппаратуру вокруг.у капанадзе этого нет.могу ошибаться.

Я проверял такую намотку. При определенном зазоре разрядника рядом находился ноутбук, курсор мыши самопроизвольно двигался и были "ложные" клики мышью. Фотоаппарат при съемке на расстоянии 30-50см никак не реагировал. Провод мыши скорее всего не экранирован и ловил помехи, это проблема всех дешевых USB шнурков.

Vasilius пишет:

Indach пишет:

ВНИМАНИЕ: Спойлер!

Vasilius пишет: Из того что можно рассмотреть вроде так.

В разрезе:

В твоем рисунке выходит что индуктор это некий высоковольтный конденсатор..следовательно разрядник замыкает цепь.там получится импульс .и он скорей всего вырубит все камеры и аппаратуру вокруг.у капанадзе этого нет.могу ошибаться.

Я проверял такую намотку. При определенном зазоре разрядника рядом находился ноутбук, курсор мыши самопроизвольно двигался и были "ложные" клики мышью. Фотоаппарат при съемке на расстоянии 30-50см никак не реагировал. Провод мыши скорее всего не экранирован и ловил помехи, это проблема всех дешевых USB шнурков.

так это понятно когда мышь на проводе.когда я пробовал мак и айфон глючил...искорка вроде маленькая а помехи адские..

DELAMORTO пишет: Так катушки намотаны в банке?

Vasilius пишет: Из того что можно рассмотреть вроде так.

В разрезе:

И так, и так, всё очень близко.
Ии?

BrutForce пишет: У Вадика нарисовано правильно.

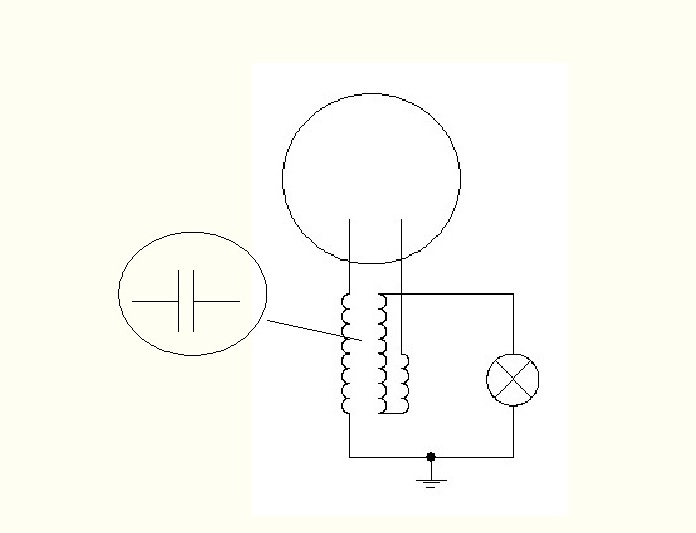

А вот так , еще правильнее.

Все равно основная коммутация происходит в банке. И я более чем уверен что стоит там тороидальный транс. Гляньте на синий аквариум. Трехфазный транс задом на перед то есть обмоткой 220 на нагрузку и в параллель. Вся остальная бутафория дроселля и кружева до одного места. Самое главное происходит в обмотках низковольтных, а именно там где все скрыто от нас. Могу предположить что две низковольтных обмотки задействованы для выхлопа, а третья (свободная) играет роль самозапита.

З.Ы. И индуктор в банке играет скорее роль диода вв и одной обкладки конденсатора для зарядки другого силового конденсатора.

DELAMORTO пишет: Так катушки намотаны в банке?

По моему нет. По моему просто пропускаеться 220 вольт от инвертора через оранжевую катушку. А белый провод, что припаян к крышке банки, он идёт на землю. Это просто, чтоб крышка не соберала высоковольтные разряды и не била током и ещё может там конец ТВС-а заземлён в банке, тоже к крышке подключён. А в банке ТВС или какой-то другой высоковольтный источник питания. Он сперва запускает искры, а потом 50 герц, потому что если сперва включит 50 герц, то не потянет инвертор 5 киловатт, когда не проявиться эфект СЕ. А когда есть искра, тогда проявляеться СЕ и уже можно пропускать 50 герц через катушку и инвертор мало будет потреблять и уже 5 киловатт будут гореть. Вот поэтому он сначала смотрел или искра есть.
А эта катушка оранжевая у него где-то 12 метров, и по моему, не так важно как она там будет намотанна, или по середине второй слой будет с шагом большим намотан, или всё в два слоя будет намотанно, там можно её намотать множеством способов, не надо, думаю, искать волшебные намотки катушек, он как-то по другому настраивает установку. У всех его видео, эти катушки разные.
Понижающий трансформатор нужен на 12 вольт, чтоб запитать электронику для управления высоковольтным трансформатором и для питания самого высооковольтного трансформатора, который делает искру. А инвертор который питаеться от акумулятора 12 вольт выдаёт, по моему прямоугольники обычные 50 герц. Там не было синуса, по моему, как некоторые тут пишут. Синус довольтно сложно создать для инвертора, тем более для того старого времени было. Я чинил и разбирал не мало инверторов современных на 50 герц, везде у них на выходе прямоугольники. И при увеличении нагрузки увеливаеться длина прямоугольника, то есть скважность, потому что напряжение проседает прямоугольника. На одном старом инверторе был трансформаторный он. Там, кажется даже защит никаких не было, повесишь нагрузку слишком большую, у него либо сильно напряжение просядет, либо он сгорит.

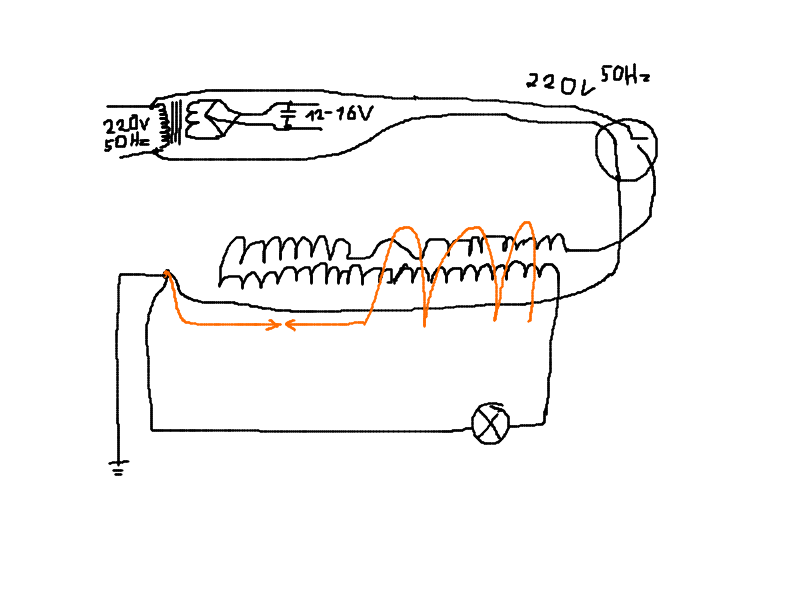

Вот, такая, думаю, схема его не рисуя высоковольтной части.

Я эти фотографии и видео не один десяток раз смотрел. Хочешь можешь сам посмотреть еще раз yadi.sk/d/jioPh6ACuQmEV

Will пишет:

BrutForce пишет: У Вадика нарисовано правильно.

А вот так , еще правильнее.

Кондер еще внутри может быть, а на нем намотаны катушки.

alkb пишет:

Вот, такая, думаю, схема его не рисуя высоковольтной части.

Огорчу, совсем мимо.

alkb пишет:

DELAMORTO пишет: Так катушки намотаны в банке?

ВНИМАНИЕ: Спойлер!

По моему нет. По моему просто пропускаеться 220 вольт от инвертора через оранжевую катушку. А белый провод, что припаян к крышке банки, он идёт на землю. Это просто, чтоб крышка не соберала высоковольтные разряды и не била током и ещё может там конец ТВС-а заземлён в банке, тоже к крышке подключён. А в банке ТВС или какой-то другой высоковольтный источник питания. Он сперва запускает искры, а потом 50 герц, потому что если сперва включит 50 герц, то не потянет инвертор 5 киловатт, когда не проявиться эфект СЕ. А когда есть искра, тогда проявляеться СЕ и уже можно пропускать 50 герц через катушку и инвертор мало будет потреблять и уже 5 киловатт будут гореть. Вот поэтому он сначала смотрел или искра есть.
А эта катушка оранжевая у него где-то 12 метров, и по моему, не так важно как она там будет намотанна, или по середине второй слой будет с шагом большим намотан, или всё в два слоя будет намотанно, там можно её намотать множеством способов, не надо, думаю, искать волшебные намотки катушек, он как-то по другому настраивает установку. У всех его видео, эти катушки разные.
Понижающий трансформатор нужен на 12 вольт, чтоб запитать электронику для управления высоковольтным трансформатором и для питания самого высооковольтного трансформатора, который делает искру. А инвертор который питаеться от акумулятора 12 вольт выдаёт, по моему прямоугольники обычные 50 герц. Там не было синуса, по моему, как некоторые тут пишут. Синус довольтно сложно создать для инвертора, тем более для того старого времени было. Я чинил и разбирал не мало инверторов современных на 50 герц, везде у них на выходе прямоугольники. И при увеличении нагрузки увеливаеться длина прямоугольника, то есть скважность, потому что напряжение проседает прямоугольника. На одном старом инверторе был трансформаторный он. Там, кажется даже защит никаких не было, повесишь нагрузку слишком большую, у него либо сильно напряжение просядет, либо он сгорит.

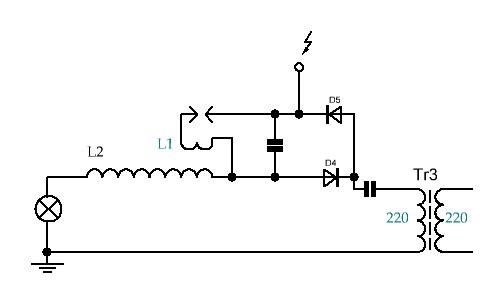

Вот приблизительно так можно попробовать,но надо дорабатывать
вв на обратном ходу

Alfic пишет: Вадим, так, что дальше? Схему намотки нарисовали. Ии? Продолжение идеи будет?

Миша а дальше как говорил Капа, держите резананс

wkaktuz пишет:

Alfic пишет: Вадим, так, что дальше? Схему намотки нарисовали. Ии? Продолжение идеи будет?

Миша а дальше как говорил Капа, держите резананс

Капанадзе мог говорить и туфту для лохов

Green пишет:

wkaktuz пишет:

Alfic пишет: Вадим, так, что дальше? Схему намотки нарисовали. Ии? Продолжение идеи будет?

Миша а дальше как говорил Капа, держите резананс

Капанадзе мог говорить и туфту для лохов

Не думаю что это так, просто не все понимают суть принципа работы.

DELAMORTO пишет:

ВНИМАНИЕ: Спойлер!

Will пишет:

BrutForce пишет: У Вадика нарисовано правильно.

А вот так , еще правильнее.

Кондер еще внутри может быть, а на нем намотаны катушки.

Оно конечно может быть, но как тогда быть с пропущенным в середине катушки кабелем заземления в Гринбоксе? Кабель не очень тонкий, минимум 10мм в диаметре.
