ТЕМА:

igorek пишет: скоро будет готова документация! условия те же!

Документация на что?

igorek пишет: скоро будет готова документация! условия те же!

что за условия?

Привет всем! может кто из форума предложить свои услуги по изготовлению печатки в виде лэйа? нужно 3 печатки на три генератора, компоновку расскажу! мы с alex_75 свое дело сделали за что ему огромное спасибо, в создании и оформлении проекта! осталось дело за не многим

bob11 пишет:

igorek пишет: скоро будет готова документация! условия те же!

Абсолютно открыто, - без всяких условий там!.. любому и каждному
налетай, подешевело! - документация: yadi.sk/d/0XSWMxa13Ffh9g

Уважаемый боб11 ! дело каждого что собирать! этих схем как грязи в инете! скажите с двух форумов хоть кто-то повторил? у кого=то заработало? а на счет подешевело или подорожало - тут не торговая лавочка!

ну кто там в очереди?

igorek пишет: ну кто там в очереди?

К тебе не зарастет народная тропа!

ну блин и мне уже киньте, или это то что bob11 выложил ?

Тоже не откажусь.

РЕДу

кому надо все в личку, может кого просмотрел!

Maestro пишет:

fed пишет:

mmc пишет:

3dmax пишет: мне интересно потребление.

причем здесь потребление..я что бтг предлогаю?мне интересен ответ на мой вопрос..

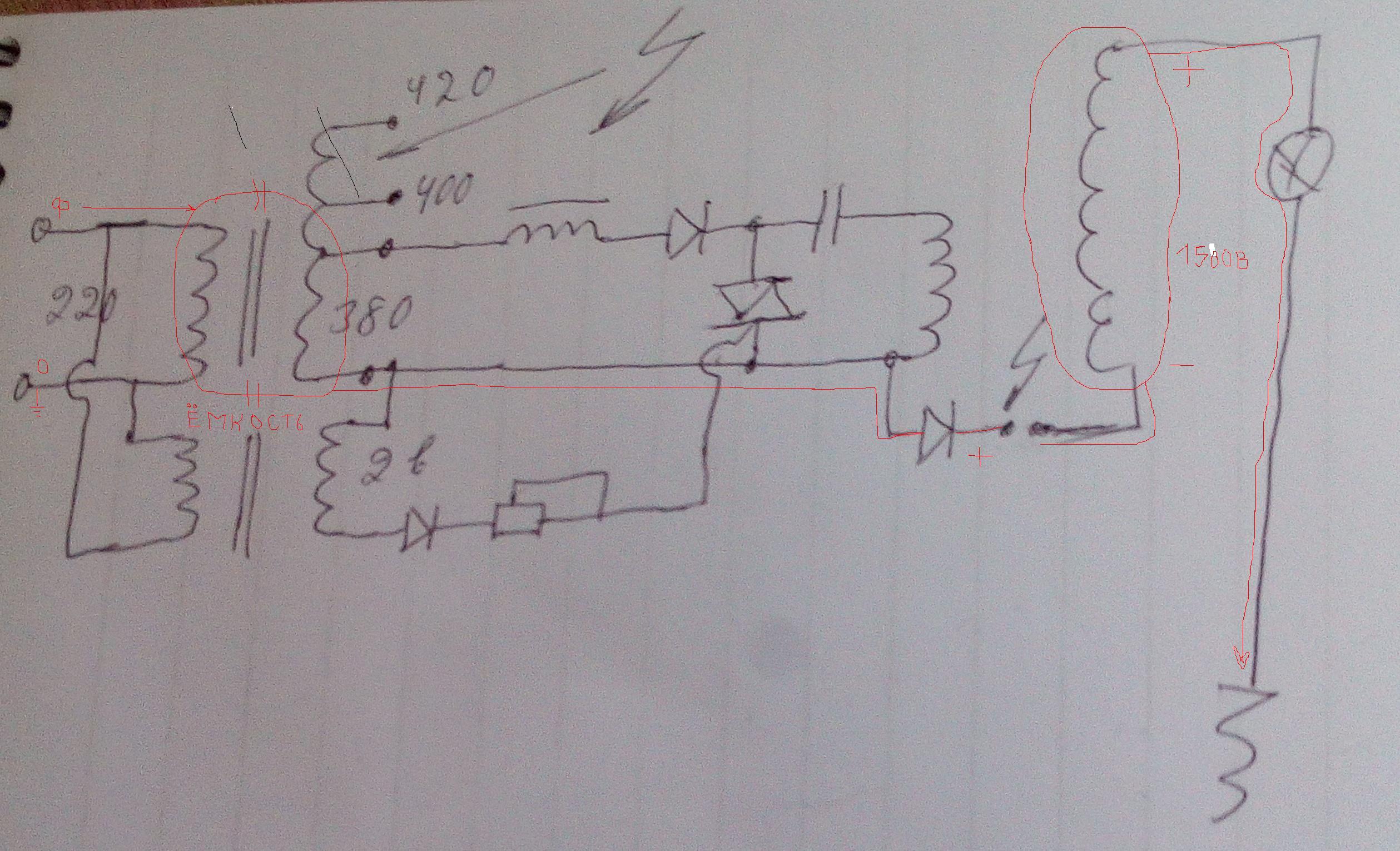

Сопротивление между "0" сети и заземлением (в сетях с глухозаземлённой нейтралью) единицы Ом. Дорисуйте схему и всё станет ясно... К сожалению... Ещё можно вилку перевернуть, чтобы на трансе не пробивало...
С уважением...

---

Подумайте над этим уважаемые , да и еще про емкостные токи не повредит иметь представление.

Maestro, емкостные токи при кз на землю в линиях 20кВ,выводили из строя все защиты по низкой с заземлённой нейтралью... (по высокой - изолированная нейтраль). Автоматы на 3000А отключались на раз, хотя короткого по низкой небыло...
С уважением...

igorek пишет: кому надо все в личку, может кого просмотрел!

Благое дела делает тов. Игорёк!! Берите пример добрых дел товарищи Васмусы, Акулы, Капанадзе и прочие спецы...Чего сидите, что стали богаче и круче, всё бабло заработали???да нет же, как были голодранцами так и сидят до сих пор годами в одном и том же состояние, смотреть на них тошно))!! Хоть бы уже тупо ценники определили, что по чём, так нет же и это не устраивает!!))

germetik пишет:

igorek пишет: кому надо все в личку, может кого просмотрел!

Благое дела делает тов. Игорёк!! Берите пример добрых дел товарищи Васмусы, Акулы, Капанадзе и прочие спецы...Чего сидите, что стали богаче и круче, всё бабло заработали???да нет же, как были голодранцами так и сидят до сих пор годами в одном и том же состояние, смотреть на них тошно))!! Хоть бы уже тупо ценники определили, что по чём, так нет же и это не устраивает!!))

Браво!!

Maestro пишет:

fed пишет:

mmc пишет:

3dmax пишет: мне интересно потребление.

причем здесь потребление..я что бтг предлогаю?мне интересен ответ на мой вопрос..

Сопротивление между "0" сети и заземлением (в сетях с глухозаземлённой нейтралью) единицы Ом. Дорисуйте схему и всё станет ясно... К сожалению... Ещё можно вилку перевернуть, чтобы на трансе не пробивало...
С уважением...

---

Подумайте над этим уважаемые , да и еще про емкостные токи не повредит иметь представление.

Про это сэр.Дугогасящие реакторы применяются для заземления нейтрали трёхфазных сетей 6, 10, 35 кВ.

Из-за распределённой по линии электропередач или кабелю ёмкости, при ОЗЗ в месте повреждения изоляции возникает ёмкостный ток. Если он превышает 20—30 А, возникает электрическая дуга, горение которой разрушает изоляцию и проводник кабеля, что может приводить к переходу ОЗЗ в двух- или трёхфазное замыкание и отключению линии релейной защитой. Таким образом потребитель электроэнергии может временно лишиться электроснабжения.

Этого не происходит, когда нейтраль сети заземлена через дугогасящий реактор, индуктивность которого во время ОЗЗ такова, что емкостная проводимость распределённой ёмкости сети и индуктивная проводимость реактора на промышленной частоте равны. Происходит компенсация ёмкостного тока, которая осуществляется включением в нейтральную точку трёхфазной сети индуктивного сопротивления — дугогасящего реактора (ДГР) с регулируемым воздушным зазором магнитопровода или ступенчатым регулированием числа витков его обмотки. Нейтраль первичной обмотки одного из сетевых трансформаторов (трансформатора собственных нужд или специально установленного заземляющего трансформатора) со схемой соединения обмоток «звезда-треугольник» заземляется через ДГР. При этом во время ОЗЗ ёмкостный ток суммируется в месте замыкания с равным ему и противоположным по фазе индуктивным, что препятствует возникновению электрической дуги и шагового напряжения. Токоведущие цепи остаются неповреждёнными, потребители продолжают снабжаться электроэнергией. По действующим нормам допускается работа сети с изолированной нейтралью при ОЗЗ в течение 2 часов, предоставляемых персоналу для поиска и устранения повреждений изоляции.[2]

asni пишет:

Maestro пишет:

fed пишет:

mmc пишет:

3dmax пишет: мне интересно потребление.

причем здесь потребление..я что бтг предлогаю?мне интересен ответ на мой вопрос..

Сопротивление между "0" сети и заземлением (в сетях с глухозаземлённой нейтралью) единицы Ом. Дорисуйте схему и всё станет ясно... К сожалению... Ещё можно вилку перевернуть, чтобы на трансе не пробивало...
С уважением...

---

Подумайте над этим уважаемые , да и еще про емкостные токи не повредит иметь представление.

Про это сэр.Дугогасящие реакторы применяются для заземления нейтрали трёхфазных сетей 6, 10, 35 кВ.

Из-за распределённой по линии электропередач или кабелю ёмкости, при ОЗЗ в месте повреждения изоляции возникает ёмкостный ток. Если он превышает 20—30 А, возникает электрическая дуга, горение которой разрушает изоляцию и проводник кабеля, что может приводить к переходу ОЗЗ в двух- или трёхфазное замыкание и отключению линии релейной защитой. Таким образом потребитель электроэнергии может временно лишиться электроснабжения.

Этого не происходит, когда нейтраль сети заземлена через дугогасящий реактор, индуктивность которого во время ОЗЗ такова, что емкостная проводимость распределённой ёмкости сети и индуктивная проводимость реактора на промышленной частоте равны. Происходит компенсация ёмкостного тока, которая осуществляется включением в нейтральную точку трёхфазной сети индуктивного сопротивления — дугогасящего реактора (ДГР) с регулируемым воздушным зазором магнитопровода или ступенчатым регулированием числа витков его обмотки. Нейтраль первичной обмотки одного из сетевых трансформаторов (трансформатора собственных нужд или специально установленного заземляющего трансформатора) со схемой соединения обмоток «звезда-треугольник» заземляется через ДГР. При этом во время ОЗЗ ёмкостный ток суммируется в месте замыкания с равным ему и противоположным по фазе индуктивным, что препятствует возникновению электрической дуги и шагового напряжения. Токоведущие цепи остаются неповреждёнными, потребители продолжают снабжаться электроэнергией. По действующим нормам допускается работа сети с изолированной нейтралью при ОЗЗ в течение 2 часов, предоставляемых персоналу для поиска и устранения повреждений изоляции.[2]

Хорошая книжка... Сам экзамены сдаю каждый год... И по 10 раз в год принимаю... Только речь не об утечках на землю, фиксируемых ТНП, а о конкретном замыкании,например в случае разрушения проходного изолятора в ячейке РП... Реакторы ставятся обычно в ПС... Реактор висит как бы на другом конце кабеля... Результаты здесь другие и времени, чтобы убежать некоторым не хватало... Извините, что не по теме... Хотя как посмотреть...
