ТЕМА:

Вадик, сволочь. Покайся. Говори номиналы конденсаторов. В ТВОЕЙ "приблуде".

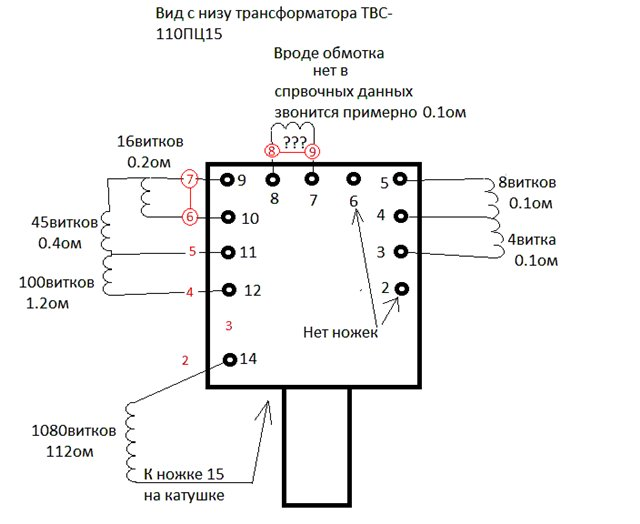

Я запустил хрень эту на 5 кГц. Искра на выводе ВВ - есть. ЛДСки светятся. Кондексаторы выбросил к ИБ...ням. Но, теперь это уже не та схема, а ГТБМ (Генератор Тесла, Бровин, Маг). Только на ТВСе. Правда, ТВС-110ПЦ15 не захотел работать, а вот ТВС-110ЛМ - в раз "завёлся".

Виталий пишет: Вадик, сволочь. Покайся. Говори номиналы конденсаторов. В ТВОЕЙ "приблуде".
Я запустил хрень эту на 5 кГц. Искра на выводе ВВ - есть. ЛДСки светятся. Кондексаторы выбросил к ИБ...ням. Но, теперь это уже не та схема, а ГТБМ (Генератор Тесла, Бровин, Маг). Только на ТВСе. Правда, ТВС-110ПЦ15 не захотел работать, а вот ТВС-110ЛМ - в раз "завёлся".

Видео работы показать надо

Почему я настаивал на качерном режиме - когда будет накапливаться энергия, то транзюк сгорит, если будет обмотка в базе.
Только качерный режим, может регулировать частоту в таком режиме.
Чтоб частота вверх не прыгала, используйте низкочастотный транзистор.

DELAMORTO пишет: Видео работы показать надо

Легко. После того как озвучишь номиналы конденсаторов. А я проверю. На ТВС-110ПЦ15.

DELAMORTO пишет: Не то пальто, частота должна быть ниже 100кгц, высокое напряжение должно быть.

Почему это сразу не сказал? Может качерный режим не лучшее решение, какую роль он выполняет?
Нарисуй полную картину схемы.

Russo пишет:

DELAMORTO пишет: Не то пальто, частота должна быть ниже 100кгц, высокое напряжение должно быть.

Почему это сразу не сказал? Может качерный режим не лучшее решение, какую роль он выполняет?
Нарисуй полную картину схемы.

Он защищает транзюк от перегрузок. База транзистора должна быть отвязана от схемы накачки, в этом весь смысл.
Можно еще один вариант попробовать, он проще в запуске,но на двух транзисторах работает. Базы там вообще отвязаны от основной схемы.
Базы надо соединить дросселем, и подать сигнал запуска. Дальше все работает само, нагрузку держит без срыва.
На твс я не делал, делал на фероколбасе, что в принципе аналогично.



Суть в том, что катушка будет накапливать энергию, будет расти напряжение, если коллектору транзистора это пофигу, то катушка в базе будет приговором транзистору ,он выгорит от повышения напряжения.
Поэтому нужна автогенерация с отвязаной базой. Как на этом видео.

Извиняюсь,если не понял, базовый дроссель скорее всего ловит наводку от катушки.? Поэтому и идет генерация. А почему нельзя защитить базы стабилитронами как в Ройере?

черкес пишет: Извиняюсь,если не понял, базовый дроссель скорее всего ловит наводку от катушки.? Поэтому и идет генерация. А почему нельзя защитить базы стабилитронами как в Ройере?

Нет он не ловит наводки, принцип другой.
Стабилитроны ставить - глушить процесс автогенерации.
Хватит вопросов, походу самому делать придется, тут походу одни электрики.
Я уже даже показал как стартует оригинал.

DELAMORTO пишет:

черкес пишет: Извиняюсь,если не понял, базовый дроссель скорее всего ловит наводку от катушки.? Поэтому и идет генерация. А почему нельзя защитить базы стабилитронами как в Ройере?

Нет он не ловит наводки, принцип другой.
Стабилитроны ставить - глушить процесс автогенерации.
Хватит вопросов, походу самому делать придется, тут походу одни электрики.
Я уже даже показал как стартует оригинал.

Опять пургу погнал
Автогенераторы(блокинги итд) генерируют за счет обратной связи.
Обратной связь бывает емкостная или индуктивная.
А не запускается сразу потому что кривая схема, нет смещения на базе.
Черкес всё правильно тебе сказал, да ты себе на уме.

jay80 пишет: Деламорто такой твс потянет?

ВНИМАНИЕ: Спойлер!

Вложение не найдено

ЦЭ ТДКС, ТВС выдает переменку.

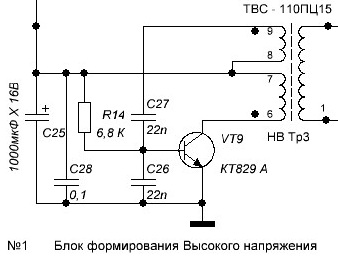

"Правильный" блокинг. На схеме небольшие ошибки.

Ну давайте на простом соберем Мне транзюки не жалко.

DELAMORTO пишет: Ну давайте на простом соберем Мне транзюки не жалко.

Вот именно,что на простом транзисторы придется менять пачками.

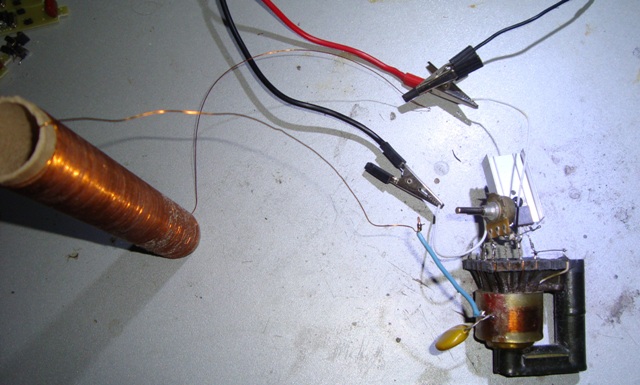

Хе хе , запустил от блокинга обычного, тяга ЕСТЬ!!!




Нужен теперь аккумулятор, на нем проверить обязательно!
А потом можно собирать БТГ

Ну и какая разница на чем работает ТВС, на блокинге или на генераторе? Суть процесса зарядить кондёр до пробоя разрядника. А вот с настройкой разрядника придётся повозится, чтобы он работал с нужной длительностью.

Russo пишет: Ну и какая разница на чем работает ТВС, на блокинге или на генераторе? Суть процесса зарядить кондёр до пробоя разрядника. А вот с настройкой разрядника придётся повозится, чтобы он работал с нужной длительностью.

Пока все работает как должно.
