Вот на этой анимашке видно, что однажды заряженный от внешнего источника конденсатор, в составе ЛС корнтура будет еще много раз разряжаться - перезаряжаться на резонансной частоте КК-ра в индуктивнось. Т.е., при выполнении определенных условий и вся эта колебательная система вкупе (КК-р, антенна, среда) тоже сможет свободно колебаться на некой частоте. Ровно столько раз, сколько позволяет добротность этой колебательной системы.

И КАЖДЫЙ цикл разряда-перезаряда конденсатора будет при этом сопровождаться волновыми возмущениями эфира. Подчеркну еще раз - источником этих волновых возмущений (ЭМВ-н) служат исключительно природные силы-законы, а не ваш блок питания. Блок питания, выполнив работу по первоначальному заряду конденсатора уже отключен. А единожды заряженный им конденсатор будет продолжать качать контур с антенной, приводя к раскачке среды, в которой, как следствие, побегут волны.

А там, где есть распространяющаяся (бегущая) волна, происходит перенос энергии. Т.е. вся реактивка КК-ра (а она в Q раз превышает первоначально вложенную в контур энергию) превращается в энергию БВ-н.

У волн есть замечательное свойство - интерферировать. За счет этого БВ-ну (например, состоящую из 100 периодов постепенно затухающих во времени и пространстве собственных колебаний) можно загнать в резонатор и в результате получить СВ-ну, в которой все эти 100 периодов постепенно начнут синфазно накладываться друг на друга. Т.е. в резонаторе возникнет (нут) пучность (ти) СВ-ны, с амплитудой, растущей во времени до предела, определенного добротностью системы.

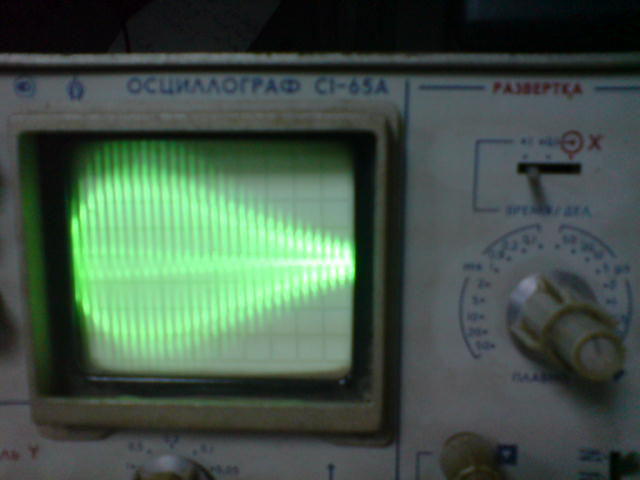

Вот и весь секрет превращения больших значений реактивки, гуляющей в КК-ре и "размазанной" во времени, с помощью волновых свойств среды в такую же большую активку, сосредоточенную в одном месте пространства (в зоне пучности СВ-ны). Если снять осциллограмму в этой зоне резонатора, то увидим колебания тока или напряжения в форме "рыбки".

На другом страннике я эту осциллку уже выкладывал, повторюсь ещё раз



ПС Прослесвечение ЭЛТ осциллографа позволяет видеть, как постепенно нарастает амплитуда в пучности СВ-ны.

Условно, во время Т1 наблюдается невысокая рыбка, похожая на рыбу-иглу, во время Т2, уже чуть повыше, в виде щуки. Во время Т3-карася, а Т4 - рыбы-луны (максимум амплитуды).

Т.е. во времени (в процессе интерференции всё большего и большего количества периодов волн) происходит рост амплитуды колебаний в пучности СВ-ны. Как ещё доходчивее объяснить этот процесс - уже не знаю...

Есть два варианта разгона системы, при которых получаются растущие колебания.

Первый вариант предусматривает постоянную подпитку от внешнего источника питания, в каждом периоде, небольшими порциями энергии, превышающими потери системы. Если делать это совсем без использования свойств свободных (резонансных) колебаний системы т.е. на нерезонансной частоте, то нам придется "бить" (вливать очередную порцию энергии) четко в пике фазы колебания. И колебания при этом будут не свободными, а вынужденными. Ударил - система крутится, не ударил, или не попал в фазу - система остановилась. В этом случае в системе появятся растущие по амплитуде колебания, но, во первых понадобится ФАПЧ, а во вторых - СЕ там не будет. Энергия в системе расти будет, но исключительно лишь за счет новых порций, поступивших от источника питания.

Второй вариант, который, как я представляю предлагает drugiy.druzhe, все таки использовать резонансные свойства, позволяющие "бить" не в каждом периоде, а например через каждый третий, пятый или десятый. В такой системе, при определенных условиях можно получить прибавку, но геморрой с ФАПЧ останется. Это есть промежуточный вариант, между первым, и мною ранее предлагаемым.

В моем варианте никаких ФАПЧ не требуется. Необходимо лишь выполнение условий, приводящих к наличию добротности всей системы (КК+среда+резонатор). Не добротности каждого элемента по отдельности, а именно добротности системы. Тогда будет происходить следующее - единственный заряд конденсатора от внешнего источника вызовет добротные (многократные) затухающие колебания в КК. Например, их будет 100. Этими колебаниями "породить" в некой среде бегущую волну, в которой будет (пока она не затухнет) около 100 периодов удаляющихся от источника возбуждения зон "низкой" и "высокой" энергетической плотности. По аналогии с гидродинамикой, кратковременное дуновение ветра, или падение кирпича вызовет не просто перемещающийся фронт волны, а целую серию бегущих во все стороны гребней и впадин.

Ну а далее - дело техники. Каждый период, даже в случае свободных колебаний имеет некий энергетический запас (геометрически определяемый площадью под огибающей, относительно уровня покоя). Этих периодов свободных колебаний мы для примера взяли 100. Если ничего с ними не делать, то они пробежав некоторое расстояние затухнут и опять наступит штиль. Но если их загнать в геометрически ограниченный объем, все эти 100 периодов колебаний, при выполнении некоторых условий, окажутся наложенными друг на друга. Образуется СВ-на с очень высокой амплитудой в своей пучности. А энергия, сосредоточенная в пучности будет равна сумме энергий (площадей), каждого из 100 периодов свободных колебаний!

Замечу, от одного единственного раза зарядки конденсатора, без всяких заморочек с ФАПЧ. Дождавшись, когда энергия в резонаторе достигнет максимально возможного значения, её надо снять, подключив именно к этому моменту нагрузку. Вся накопленная за счет свободных (то бишь халявных для нас) колебаний системы энергия уйдет в нагрузку, и процесс дальнейших колебаний, естественно прервется. Но он нам уже на данном этапе и не нужен. Нам нужна обнуленная до первоначального состояния покоя система, чтобы вновь, без всяких АПЧ зарядить конженсатор и повторить снова вышеописанный цикл. И так много-много раз в секунду. Сколько именно - зависит от добротности системы и некоторых настроек...

На осциллограмме при этом исчезнет рыбкин хвост, останется лишь часть от головы до верхнего плавника (зона растущей за счет интерференции волн амплитуды). Такую осциллограмму, из чередующихся полурыбок я выкладывал чуть ранее...

Лично мне представляется, что такой вариант выгоднее во всех планах...

колебания будут продолжаться , но с каждым тактом будет уменьшаться амплитуда колебаний

Колебания будут продолжаться (затухающие) только в случае, если система является хоть мало-мальски добротной. Это будут свободные (затухающие) колебания. Они возникнут автоматически всегда, в случае, когда предварительно заряженный конденсатор подключить к индуктивности и получить КК-р. При добротности, равной 5, колебания перетекут из фазы потенциальной энергии в фазу кинетической и наоборот всего лишь 5 раз. При добротности равной 100 - поколеблятся 100 раз, пока не затухнут. Но, и то и другое - это исключительно резонансные системы, с присущими им свойствами к совершению по инерции некоторого количества свободных колебаний энергии.

В случае, если ты возбуждаешь тот же самый КК-р , но не через предварительный заряд конденсатора, а через подачу энергии с внешнего генератора на любой понравившейся тебе частоте (отличной от резонансной частоты КК-ра), то колебания в системе будут тоже, только не свободные, а вынужденные, на частоте внешнего возбудителя. Но, как только его отключишь - всё, колебания сразу же прекратяться, потому, как система на этой нерезонансной для неё частоте совершать колебания по инерции не способна. Поэтому, такие колебания и называют - вынужденными. А колебания на резонансной частоте - свободными.

Никому..этот рисунок ничего не напоминает????????

mmc пишет: Никому..этот рисунок ничего не напоминает????????

slavik_net пишет:

mmc пишет: Никому..этот рисунок ничего не напоминает????????

верно..одна из частей..правда качер было лень модулировать..что то сегодня настроения не было..

первичку вгоняем в резонанс тока , тоесть, паралельно первичке начинаем набирать батарею конденсаторов , увеличивая сумарную ёмкость до тех пор пока ток ПОТРЕБЛЕНИЯ первички не снизится до минимально возмозможного

Немного подправил. То, что ты написал - это часть патента Степанова. У него первичка в режиме резонанса токов.

Но вот остальное - диоды (полупериод) и прочая обвязка по первичке не нужна. Ты, вогнав первичку в резонанс токов, уже решил часть задачи по получению СЕ. У тебя первичка в резонансе формирует МП-ле в несколько раз более мощное, чем без резонанса. Осталось решить вторую задачу - как снять эту реактивную по сути энергию МП-ля первички.

Степанов решил это просто. Он вторичку конструктивно удалил от первички на некоторое расстояние, превратив трансформптор в ассиметричное устройство. На такое рсстояние, при котором без резонанса ни первичка не видит вторичку, ни наоборот. А вот, когда первичку вгоняешь в резонанс, её МП-ле становится более объемным и спокойно достает внторичку, наводя в ней ЭДС. Вторичка же, при этом, вместе с нагрузкой остается невидимой для первички. Расстояние между обмотками не позволяет противо ЭДС вторички достать до первички и повлиять на течение её резонансного процесса. Фактически, трансформатор работает в режиме ХХ и не меняет тока своего потребления при подключении нагрузки.

Это реально работающие одно и трехфазные трансы, которые я видел своими глазами, позволяющие из 10 квт активки на входе получать 100 квт активки на выходе. О чем и писал чуть ранее.

drugiy.druzhe уже предлогал глухарь помоиму по степанову.




ещё по висмусу дроссель и транс накопитель два в одном

Предлагаю желающим, а главное имеющим возможности, собрать простую схему для проверки принципа Капанадзе.
Я говорю что делать, желающий собирает. Все вопросы по ходу ПОЭТАПНОЙ сборки. Не запустят один этап, второго не будет.

Russo в принципе ты должен запустить схему, которую ты уже знаешь, и видел что она работает.
Но отличие будет - запустить ее на ТВС
У тебя есть ТВС?

Вот схема с нового страника, адепта ЙИБИ.
Собрать ее надо не на трубе резонаторе, а на ТВС.

Есть. ТВС-110ПЦ15

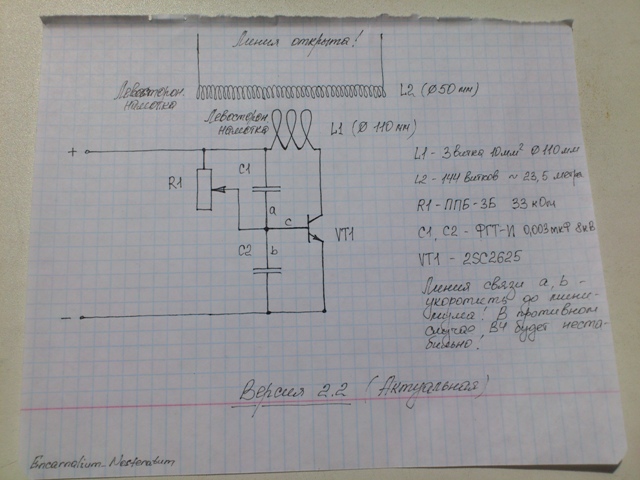

Нужно собрать блокинг на ТВС по той схеме.
Это первый этап. Простой блокинг с катушкой в базе не канает, нужен блокинг именно по той схеме.
Вы видели эта схема работала, то что я не ловлю звезд с небес. Задание простое.

Как соберем, покажете, и двигаемся дальше.



Вместо индуктора можешь использовать на ПЦ 15 7 и 8 ногу.

Техзадание выше, собрать блокинг на ТВС по приложенной схеме.

DELAMORTO пишет: Техзадание выше, собрать блокинг на ТВС по приложенной схеме.

ТВС-110ПЦ15 есть. Транзистор КТ805 подойдёт? Там частота один хрен низкая должна получиться.

Виталий пишет:

DELAMORTO пишет: Техзадание выше, собрать блокинг на ТВС по приложенной схеме.

ТВС-110ПЦ15 есть. Транзистор КТ805 подойдёт? Там частота один хрен низкая должна получиться.

С транзистором засада, у меня не на всех запускался. Но надо попробовать, почему нет
