ТЕМА:

Вадим, покажи схему или опиши примерно принцип над чем будем работать.
Это не болтовня, блокинг на ТВС для чего нужен? Если только для ВВ зарядки кондёра и работы искровика, то лучше сделать схему на 555 таймере и настроить оптимальный режим работы, чем трахаться с поиском нужного транзистора для блокинга.

Russo пишет: Вадим, покажи схему или опиши примерно принцип над чем будем работать.
Это не болтовня, блокинг на ТВС для чего нужен? Если только для ВВ зарядки кондёра и работы искровика, то лучше сделать схему на 555 таймере и настроить оптимальный режим работы, чем трахаться с поиском нужного транзистора для блокинга.

Нет, так не пойдет. Либо делаем по этапам, либо не делаем вообще.
Если я говорю надо сделать так, значит так надо, 555 и прочее тут не подойдут, нужен блокинг без базовой обмотки.

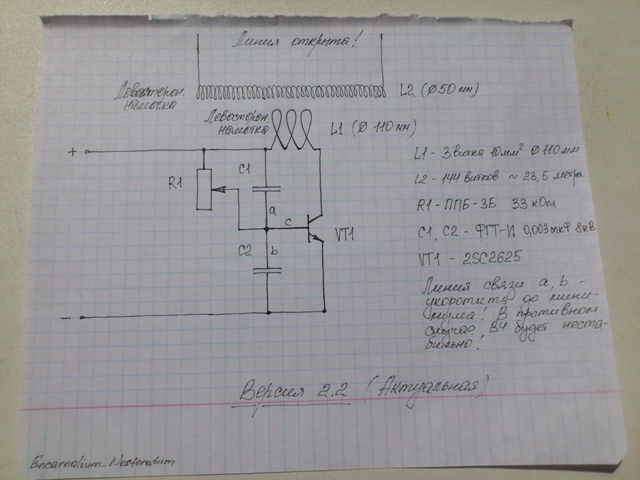

Схему я уже дал, могу еще раз сюда кинуть.

Vasilius пишет:

DELAMORTO пишет:

Vasilius пишет: DELAMORTO, может как-то оформишь все это в отдельную тему? Зачем мух с котлетами мешать.

Тема в тему как раз, или тут только болтать будут?

Смешается все вместе.

Зато это будет реальная сборка, а не пустая болтовня.
Ветку я не желаю ни создавать, ни модерировать....я снесу ее по любому.

Тема подходит идеально и так. Мы ищем и воплощаем в железе.Обещаю будут потрясающие эффекты.

Дерзай. Дальше будет видно (Vasilius)

Ну шо, Великий Учитель и РукамиВоДятел Вадик Дель-А-Морда (Не дуйся , я же добрый) . Запустил я твою Хрень на ТВС-110ПЦ15. Коллекторная, выводы №7 №8. Транзистор 13005. Резистор ограничительный 1 кОм, регулировочный - 33 кОм. Емкостя, по 1 нФ х 63 В (как и подозревал 3 кВ, там нах не нужны). 3 нФ, многовато. Не красивый сигнал. А 1 нФ, само то. Получился передатчик на 10 МГц. Частота следования импульсов ударного возбуждения = 10 Мгц, частота собственных (затухающих) колебляний катушки с выводами №7 и№8 - оказалась = 50 МГц. При напряжении 12,6 В (АКБ), ток потребления = 150 мА. Глушит рядом находящийся ФМ приёмник. Амплитуда импульсов ударного возбуждения = 100 В. Естественно что на ВВ вторичке нет нихрена. Всё "вязнет" в ёмкости вторички. "ОслоГраммы", если нужны, могу показать вечером. Но, ничего интересного.

Виталий пишет: Ну шо, Великий Учитель и РукамиВоДятел Вадик Дель-А-Морда (Не дуйся , я же добрый) . Запустил я твою Хрень на ТВС-110ПЦ15. Коллекторная, выводы №7 №8. Транзистор 13005. Резистор ограничительный 1 кОм, регулировочный - 33 кОм. Емкостя, по 1 нФ х 63 В (как и подозревал 3 кВ, там нах не нужны). 3 нФ, многовато. Не красивый сигнал. А 1 нФ, само то. Получился передатчик на 10 МГц. Частота следования импульсов ударного возбуждения = 10 Мгц, частота собственных (затухающих) колебляний катушки с выводами №7 и№8 - оказалась = 50 МГц. При напряжении 12,6 В (АКБ), ток потребления = 150 мА. Глушит рядом находящийся ФМ приёмник. Амплитуда импульсов ударного возбуждения = 100 В. Естественно что на ВВ вторичке нет нихрена. Всё "вязнет" в ёмкости вторички. "ОслоГраммы", если нужны, могу показать вечером. Но, ничего интересного.

Не то пальто, частота должна быть ниже 100кгц, высокое напряжение должно быть.

DELAMORTO пишет: Не то пальто, частота должна быть ниже 100кгц, высокое напряжение должно быть.

Шо делать??? Выводы ТВСа местами менял, напряжение ИП, менял от 0В, до 40 В. По "колёсам" стучал, под "капот" - заглядывал.

Транзистор другой ищи.

На схеме не блокинг Блокинги 10 МГц на 4 Мгц транзисторах не выдают
Выкиньте ТВС и делайте катушку, как пишет автор. Может чего и поймаете.
А вообще влезли как слоны в тему о другом, фактически положив на людей которые здесь общались по теме

IB пишет: На схеме не блокинг Блокинги 10 МГц на 4 Мгц транзисторах не выдают
Выкиньте ТВС и делайте катушку, как пишет автор. Может чего и поймаете.
А вообще влезли как слоны в тему о другом, фактически положив на людей которые здесь общались по теме

Удалено
у Автора 2sc2625 транзистор на 1мгц ,тянет 5 и 10.

Виталий пишет:

DELAMORTO пишет: Не то пальто, частота должна быть ниже 100кгц, высокое напряжение должно быть.

Шо делать??? Выводы ТВСа местами менял, напряжение ИП, менял от 0В, до 40 В. По "колёсам" стучал, под "капот" - заглядывал.

А тут врятли чо поможет,генератор работает на паразитных ёмкостях.
Если только вводить реальную емкость, вопрос куда, на индуктор нельзя весь прикол пропадёт
например попробовать между КЭ. Ну в общем занятие сомнительное.

Вадик, сволочь. Покайся. Говори номиналы конденсаторов. В ТВОЕЙ "приблуде".
Я запустил хрень эту на 5 кГц. Искра на выводе ВВ - есть. ЛДСки светятся. Кондексаторы выбросил к ИБ...ням. Но, теперь это уже не та схема, а ГТБМ (Генератор Тесла, Бровин, Маг). Только на ТВСе. Правда, ТВС-110ПЦ15 не захотел работать, а вот ТВС-110ЛМ - в раз "завёлся".

Виталий пишет: Вадик, сволочь. Покайся. Говори номиналы конденсаторов. В ТВОЕЙ "приблуде".
Я запустил хрень эту на 5 кГц. Искра на выводе ВВ - есть. ЛДСки светятся. Кондексаторы выбросил к ИБ...ням. Но, теперь это уже не та схема, а ГТБМ (Генератор Тесла, Бровин, Маг). Только на ТВСе. Правда, ТВС-110ПЦ15 не захотел работать, а вот ТВС-110ЛМ - в раз "завёлся".

Видео работы показать надо

Почему я настаивал на качерном режиме - когда будет накапливаться энергия, то транзюк сгорит, если будет обмотка в базе.
Только качерный режим, может регулировать частоту в таком режиме.
Чтоб частота вверх не прыгала, используйте низкочастотный транзистор.

DELAMORTO пишет: Видео работы показать надо

Легко. После того как озвучишь номиналы конденсаторов. А я проверю. На ТВС-110ПЦ15.

DELAMORTO пишет: Не то пальто, частота должна быть ниже 100кгц, высокое напряжение должно быть.

Почему это сразу не сказал? Может качерный режим не лучшее решение, какую роль он выполняет?
Нарисуй полную картину схемы.

Russo пишет:

DELAMORTO пишет: Не то пальто, частота должна быть ниже 100кгц, высокое напряжение должно быть.

Почему это сразу не сказал? Может качерный режим не лучшее решение, какую роль он выполняет?
Нарисуй полную картину схемы.

Он защищает транзюк от перегрузок. База транзистора должна быть отвязана от схемы накачки, в этом весь смысл.
Можно еще один вариант попробовать, он проще в запуске,но на двух транзисторах работает. Базы там вообще отвязаны от основной схемы.
Базы надо соединить дросселем, и подать сигнал запуска. Дальше все работает само, нагрузку держит без срыва.
На твс я не делал, делал на фероколбасе, что в принципе аналогично.



Суть в том, что катушка будет накапливать энергию, будет расти напряжение, если коллектору транзистора это пофигу, то катушка в базе будет приговором транзистору ,он выгорит от повышения напряжения.
Поэтому нужна автогенерация с отвязаной базой. Как на этом видео.
