ТЕМА:

авангард пишет:

wkaktuz пишет:

chiksat пишет:

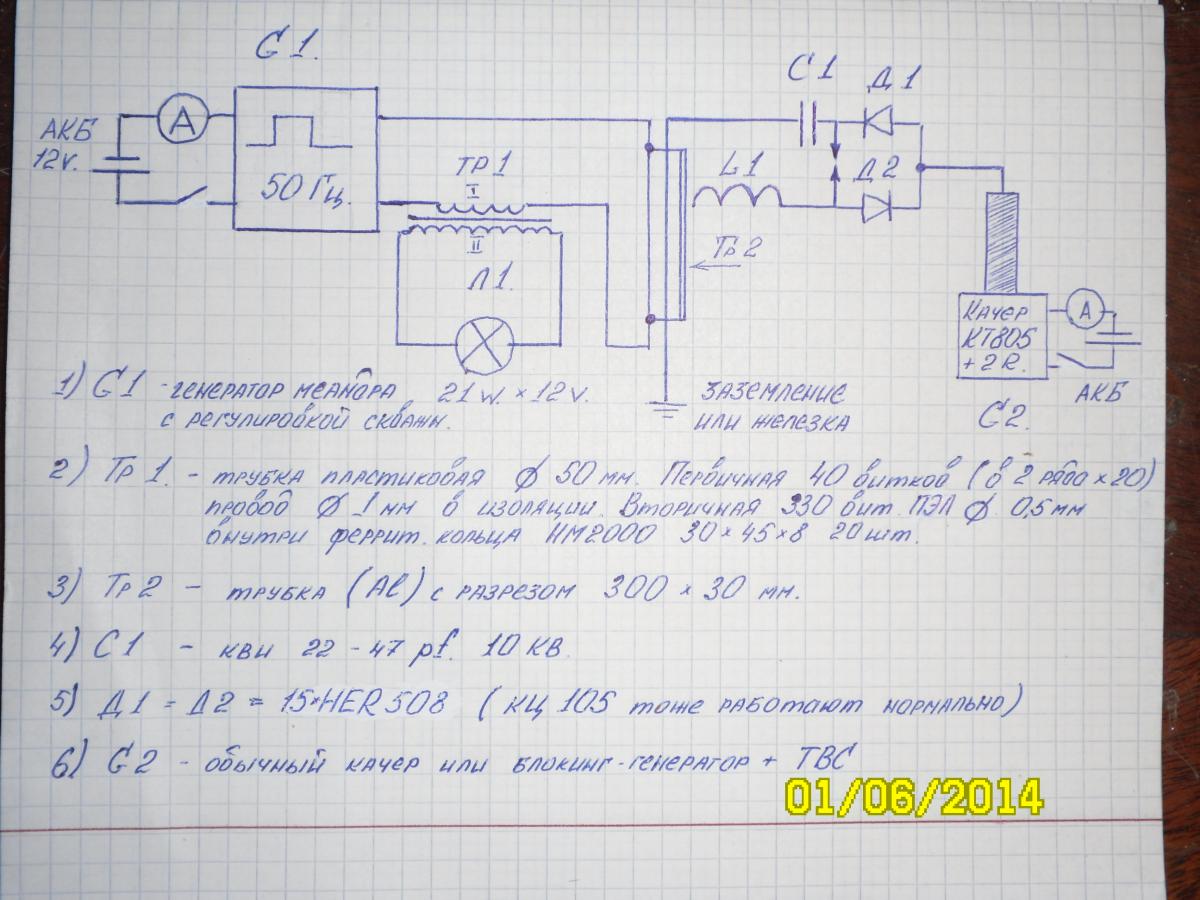

wkaktuz пишет: Эта схема имеет примерно тот же принцип:

лампа 12в 21 ват, как то не очень интересна

А причем тут лампа?
Речь идет о принципе работы, тут эти 2 версии очень похожи, при этом схема которую я скинул была проверена в разных исполнениях, даже при использовании постоянки.
А лампу или другой потребитель можно использовать разной мощности, это уже зависит от исполнении всей системы.

Они только на первый взгляд похожи но они разные.

Схемы отличаются, но принцип тут полностью одинаков.

Alfic пишет:

авангард пишет: Смеётся тот кто смеётся последним. Осцилограмму работы я показал. Если вам этого мало чтоб понять то я невиноват. Я показал откуда энергия но мало кто понял. На осцилографе я показал время успокоения решётки после воздействия на неё импульсом во много раз быстрей. На время востоновления решётки провод становится источником.

Хорошо, я буду смеяться последним ))
Я даже понимаю почему мало кто понял.
Осциллограф никогда не показывал и не будет показывать энергию не из какой кристаллической решётки! Если вы этого не понимаете то я не виноват.

Тогда объясните причину увеличения времени в сотни и тысячи раз? Длительность одиночного воздействия к примеру 1мкс а в длинной линии спад этого импульса 2мс. Причём не зависит эта величина от времени воздействия. Сможешь найти объяснения иное то буду рад за вас.

авангард пишет:

chiksat пишет: наверно принцип авангарда сложения тока и напряжения ИМХО

Схема приблизительно правильная.

А так, ближе?

wkaktuz пишет: ...Схемы отличаются, но принцип тут полностью одинаков.

Отличия именно в принципах формирования носителей, а общее - необходимость создать носители.

vpk пишет: А так, ближе?

Ближе первый вариант от chiksat

По температуре самый простой метод и самый наглядный.

Dvec пишет:

mmc пишет: блин...сколько чуши написали..совет..если есть возможность..разберите аккуратно..катушку зажигания..хотя бы Б 117...или подобную..посмотрите ее устройство внимательно..подумайте ..как у нее увеличивается выходной ток..каким способом..это дает не схема ..включения ..а само устройство катушки..если внимательно посмотрите ..то поймете ..что есть усилитель тока..пока на ее ВВ не обращайте внимание..это уже второе..

сердечник является не только магнитопроводом..но ..так же проводником..находяшемся в магнитном поле...

Александр здравствуйте.. Вы ходите сказать что, если постоянный пульсирующий ток протекает через катушку и ее электрически проводящий магнитный сердечник электрически с ней соединён, то в сердечнике ускоряется магнитный поток произведенный магнитным полем?...т.е. электрический проводник, который параллелен магнитному потоку, ускоряет его? Получается поле катушки скрещивается с полем магнитного сердечника... Это мне навивает мысли об установке Ганса Колера... С Ув..

посмотрите принцип работы токовых клещей..тут кстати и видео недавно кто то выкладывал меряя один виток и несколько...так вот сами клещи..и есть проводящий магнитопровод к которому подключен прибор

mmc пишет:

ВНИМАНИЕ: Спойлер!

Dvec пишет:

mmc пишет: блин...сколько чуши написали..совет..если есть возможность..разберите аккуратно..катушку зажигания..хотя бы Б 117...или подобную..посмотрите ее устройство внимательно..подумайте ..как у нее увеличивается выходной ток..каким способом..это дает не схема ..включения ..а само устройство катушки..если внимательно посмотрите ..то поймете ..что есть усилитель тока..пока на ее ВВ не обращайте внимание..это уже второе..

сердечник является не только магнитопроводом..но ..так же проводником..находяшемся в магнитном поле...

Александр здравствуйте.. Вы ходите сказать что, если постоянный пульсирующий ток протекает через катушку и ее электрически проводящий магнитный сердечник электрически с ней соединён, то в сердечнике ускоряется магнитный поток произведенный магнитным полем?...т.е. электрический проводник, который параллелен магнитному потоку, ускоряет его? Получается поле катушки скрещивается с полем магнитного сердечника... Это мне навивает мысли об установке Ганса Колера... С Ув..

посмотрите принцип работы токовых клещей..тут кстати и видео недавно кто то выкладывал меряя один виток и несколько...так вот сами клещи..и есть проводящий магнитопровод к которому подключен прибор

Повторяю: strannik-2.ru/index....2010#19269 ... ;)

Для каких целей мне это надо? Я и без точных замеров знаю что получаю. Вам нужны будут точные замеры если не вооружённым глазом видно усиления в десятки или сотни раз?

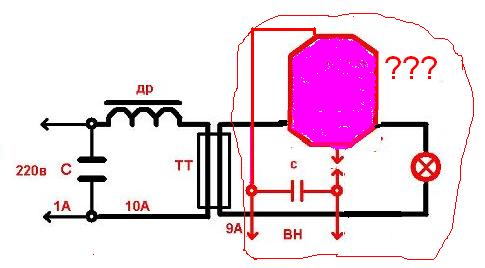

не много изменил по авангарду

NOR-Tanyd пишет:

chiksat пишет: не много изменил по авангарду

Это у него энергии больше на выходе в сотни раз. ? То есть он пробовал 100 200 ватных лампочек цеплять на выход.? Не смешно ? Кого вы обмануть хотите ? Себя ?
Хотя я ему предлагал вариант как "выкрутится", Но вин не пойняв

....принцип как у сварочника съём энергии с сердечника..!

hluxar пишет: ....принцип как у сварочника съём энергии с сердечника..!

Скорее всего, имеется ввиду "подкова Теслы", там где он рассказывал о явлении импеданса. На схеме выход с трансформатора и нагрузка, наверное, включены в максимумы тока.

mmc пишет: ...так вот сами клещи и есть проводящий магнитопровод к которому подключен прибор

MMC, не так, токовые клещи это обычный токовый трансформатор. А вот катушки зажигания могут дать прибавку по другой причине, не из за способа подключения сердечника. Есть давнишний опыт - 2 КЗ, включенные выходами ВН к ВН и запитаны в режиме Похитителя Джоулей питают лампочку с небольшой прибавкой. Это аналогия передачи энергии по методу Теслы Кроме того, есть устройство для отопления помещения на 4 парах КЗ, на СКИФЕ один товарищ собрал, устройство с механическим переключением на движке (это аналог генератора Хаббарда).

Чем больше энергии вгоните во взаимодействие, тем выше уровень с генерированной энергии получите. Это что касаемо организации взаимодействия с применением разрядного промежутка. Большой ток подразумевает очень низкую индуктивность 1-4 мкГн. Катушкой зажигания можно только емкость зарядить и разряжать ее через индуктор с низкой индуктивностью. Но катушка зажигания приемлемо работает до частот в 100 Гц. Для индуктивности 3.5 мкГн емкость нужна не ниже 0.38 мкф разрядный промежуток на пробой не менее 0.9 мм. При применении более меньшей емкости не хватит энергии для схемы с режимом авто синхронизации. В противном случае так и будут пытаться воздействовать на искровой промежуток применяя второй генератор а то и третий при этом долбатся с настройкой синхронизации которая будет все время убегать и выравнивании токов. Как разработают схему где как говорят будет "автоматический резонанс" так и будет счастье. Можно конечно взять и сделать на катушке зажигания но ток там маленький и на выходе соответственно будет мало и токи нужно будет согласовывать подбором сопротивления, плюс длительность импульсов подбирать.

Тогда простой вопрос а зачем Вам разряд через разрядный промежуток. У всего должна быть определенная цель. Я в своей разработке ставил цель создать в разрядном промежутке два встречных потока заряженных частиц используя в качестве топливного элемента медь и газы. В результате их взаимодействия происходит генерация электромагнитной волны. Чем больше ток участвует в этом тем более мощная электромагнитная волна формируется.
