vpk пишет:

эдуард19 пишет: Чем больше нагрузка, тем больше магнитный поток на центральном сердечнике, т.е. обмотка на нем будет выдавать напряжение, которое не даст просадку. Поправте если ошибаюсь

Вот так можно проверить ещё.

Вы поймите одну формулу Ф=I*L. Всё. Об остальном забудьте. Похерили.
Это вопросы не наши.
Приблизимся к идеальности, это нам даст возможность оперировать идеальными эквивалентными схемами.

Foco пишет: ......
Вы поймите одну формулу Ф=I*L. Всё. Об остальном забудьте. Похерили.
Это вопросы не наши.
Приблизимся к идеальности, это нам даст возможность оперировать идеальными эквивалентными схемами.

Вот не понял. Что вы хотели сказать, схема с разделенными сердечниками понравилась, в смысле, стоит проверять или не будет толку?

Foco пишет: Толку ни х....я. Извините. И ёбкость здесь, не при пришей к 3.14.. е рукав.
Изинтье Не сдержался.
Ща в баню пошлют отмываться.

Не должны послать
Этот мужик, из далёкого 1906 года, патентует некий "экономайзер". С чем то таким же, баловались белорусы лет 5-7 тому. В патенте пишет, что экспериментально получил положительный результат. Потому, наверное и решил запантентовать. Все это немного напоминает схемки Яблочкова с индукционными катушками, конденсаторами и дуговыми лампами. Понятное дело, что СЕ там нет. Но и Тариэл говорил: "я бы не сказал, что моя установка дает больше единицы..."

Посмотрите на схему патента внимательнее . Чем меньше сопротивление нагрузки ,тем до большего напряжения заряжается конденсатор ,энергия которого квадратична этому напряжению. Затем конденсатор разряжается через вторички и нагрузку индуцируя ток в первичках. Чем не усилитель тока?

avays пишет: С чем же они баловались? и почему именно беларусы?

Откуда же я знаю почему именно белорусы... Попробовали раскрутить свой "экономайзер". Даже по ТВ рекламу гоняли. Люди к ним на фирму ездили для проведения замеров. Но потом все заглохло. Наверное ничего толкового не намерили.

Alexol
Вы зачем всю схему исказили, и перевели в не правильную форму изначальную идею. Верните всё как ранее было на одном сердечнике. Надо было только зазор указать на центральном керне сердечника.

В продолжении этой тематики надо внимательно рассмотреть работу стабилизатора напряжения на феррорезонансе. Ранее выпускали промышленностью такие трансформаторы-стабилизаторы для регулировки пит.напряжения для ламповых телевизоров.

dozor пишет: Alexol
Вы зачем всю схему исказили, и перевели в не правильную форму изначальную идею. Верните всё как ранее было на одном сердечнике. Надо было только зазор указать на центральном керне сердечника.

Дозор, посмотрите патент, ссылку на который дал Черкес на предыдущей странице. Автор пишет - две идентичные индукционные катушки. В каждой, по рисунку, первичка в два слоя туда-сюда и многослойная, многовитковая вторичка.

maxic81 пишет: Глюк не глюк это не важно, важно то что симулятор показал то что я и без него собрал, чем больше нагрузка, тем больше ток, тем больше напряжение, а не как в классике, чем больше ток - тем меньше напряжение
Помню как Отец мне говорил в детстве;-"... так невозможно, тратится на нагрев, на работу... и т.д."

Максик я уважаю ваш труд как електронщика. Но блин зачем вам тут пукать, извините. Что вы как дети. Давайте делать вместе или записывайтесь в ряды Кулабухова.

Alexol
Вот именно патент -патентом пусть сам по себе остаётся, как обычно напридумывают всего что на практике не работает. Самим надо думать и проверять. Так что давайте рассматривать схему как у Эдуарда нарисовано, только с зазором.Тем более он сам собирался протестировать схему на практике, тогда и посмотрим что получиться.Не будем ему мешать и здесь на форуме поддержим его.

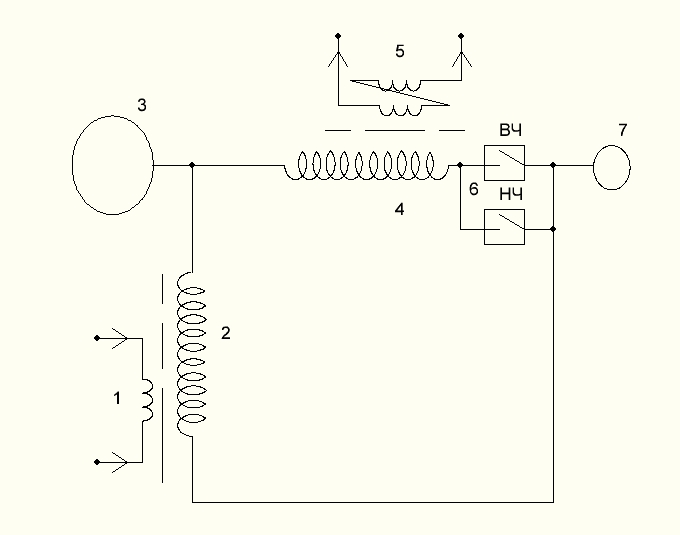

1 - первичка ТТ
2 - вторичка ТТ
3 - большой алюминиевый шар (уединенная емкость)
4 - толстая медная шина
5 - съемная обмотка бифиляр
6 - ключи
7 - малый алюминиевый шар (уединенная емкость)

maxic81 пишет:

Помню как Отец мне говорил в детстве;-"... так невозможно, тратится на нагрев, на работу... и т.д."

Если плавно генерировать ток, напряжение, потом плавно его отдавать в нагнузку, будут потери и при генерировании и при потреблениии. А если отдать в нагрузку быстро? Это можно сравнить когда накачиваем герметичную емкость, бочку например. С низу через тоненькую трубочку нагнетается вода, растет уровень по высоте и по давлению. Потом через ту же трубку выпускаем воду. Процесс напоминает синусоиду.
А если накачать и не через ту же трубочку, а открыть заслонку в треть бочки ?
При обычном способе перекачки воды, через тонкую трубочку, воды больше не перекачается, так? А вот когда через заслонку, инжектор, можно уже разрежением подтянуть воду дополнительно и на выходе перекачанной воды будет больше, при меньших затратах.

Will ключи 6 не имеют смысла.

Viaceslav_C_ пишет: Will ключи 6 не имеют смысла.

имеют!

Какой смысл в такой супер схеме?
