ТЕМА:

Alfic пишет: Антон, а расскажи каким образом ты собрался создать стоячую волну в индукторе длинной 2-3 метра на частоте 300 кГц?
Мне жуть как интересно!

У него индуктивность 1милигенри

Will пишет:

Alfic пишет: Антон, а расскажи каким образом ты собрался создать стоячую волну в индукторе длинной 2-3 метра на частоте 300 кГц?
Мне жуть как интересно!

У него индуктивность 1милигенри

А при чём тут индуктивность? Стоячая волна зависит не от индуктивности!
А ещё интересно, какая же у него длинна и сколько витков, если у индуктора ~ 5-6 витков диаметром ~ 100-110 мм индуктивность ~ 3 микроГенри.

А теперь смотрим на фото.




Стрелкой указанна странная хренька, любовно помещённа Тариэлем в аквариум.
Та что мы видим?
ОДИН виток индуктора. Но не просто проводом, а, можно сказать катушкой.
В чём смысл?
Это типичная "Однозаходная спиральная замедляющая система"
Т.е. Стоячие волны в таком индукторе, намотанном замедляющей системой будут на заметно более низких частотах, чем при традиционном индукторе.

Bombar, спираль второго порядка? Вроде так называется.

Vasilius пишет: Bombar, спираль второго порядка? Вроде так называется.

Не совсем. Одновитковая катушка (индуктор) ещё не спираль.
Как замедлить скорость ЭМ волны в индукторе? Сделать его из чего то такого, в чем эта скорость будет меньше. Например из спирального замедлителя.

Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

Bombar пишет: А теперь смотрим на фото.

Стрелкой указанна странная хренька, любовно помещённа Тариэлем в аквариум.
Та что мы видим?
ОДИН виток индуктора. Но не просто проводом, а, можно сказать катушкой.
В чём смысл?
Это типичная "Однозаходная спиральная замедляющая система"
Т.е. Стоячие волны в таком индукторе, намотанном замедляющей системой будут на заметно более низких частотах, чем при традиционном индукторе.

Второго порядка, пятого, десятого....
Продемонстрируйте, реально, работу этого "индуктора" да ещё и от трансформатора 50 Гц!
Я уверен, на этой просьбе наш спор закончится!

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

ВНИМАНИЕ: Спойлер!

два нижних вывода. В чем смысл такого подключения?

Знал бы прикуп, жил бы в Сочи.
Не знаю, в чём сей замысел.
Не для красоты же Капанадзе сделал так. У меня только одна версия, зачем такой кучерявый конструктив.
Под этим индуктором наблюдается какая то катушка. Может она возбуждает индуктор? Может это на самом деле как бы промежуточный индуктор, его возбуждают, и он чего то возбуждает.
Это уж пусть Вилл нам объяснит, раз он подал идею о стоячей волне в индукторе.

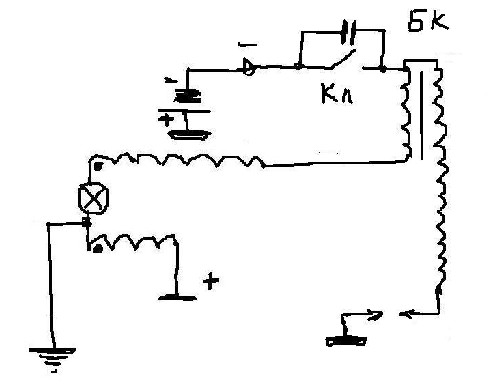

Я могу только продемонстрировать то что у меня получилось...



Сразу скажу установка не доделана...

Will пишет: Я могу только продемонстрировать то что у меня получилось...

Сразу скажу установка не доделана...

Антон, замерь потребление на входе, на выходе, учти, что лампа у тебя работает вспышками, а не постоянно и усё...
Твои бы руки и способности разработчика электроники да в нужное русло, цены тебе не было бы!

Bombar пишет:

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

ВНИМАНИЕ: Спойлер!

два нижних вывода. В чем смысл такого подключения?

Знал бы прикуп, жил бы в Сочи.
Не знаю, в чём сей замысел.
Не для красоты же Капанадзе сделал так. У меня только одна версия, зачем такой кучерявый конструктив.
Под этим индуктором наблюдается какая то катушка. Может она возбуждает индуктор? Может это на самом деле как бы промежуточный индуктор, его возбуждают, и он чего то возбуждает.
Это уж пусть Вилл нам объяснит, раз он подал идею о стоячей волне в индукторе.

Катушку с подобной намоткой пробовал в свое время на девайсе Кулабухова и как не странно в таком исполнении граната работала.

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

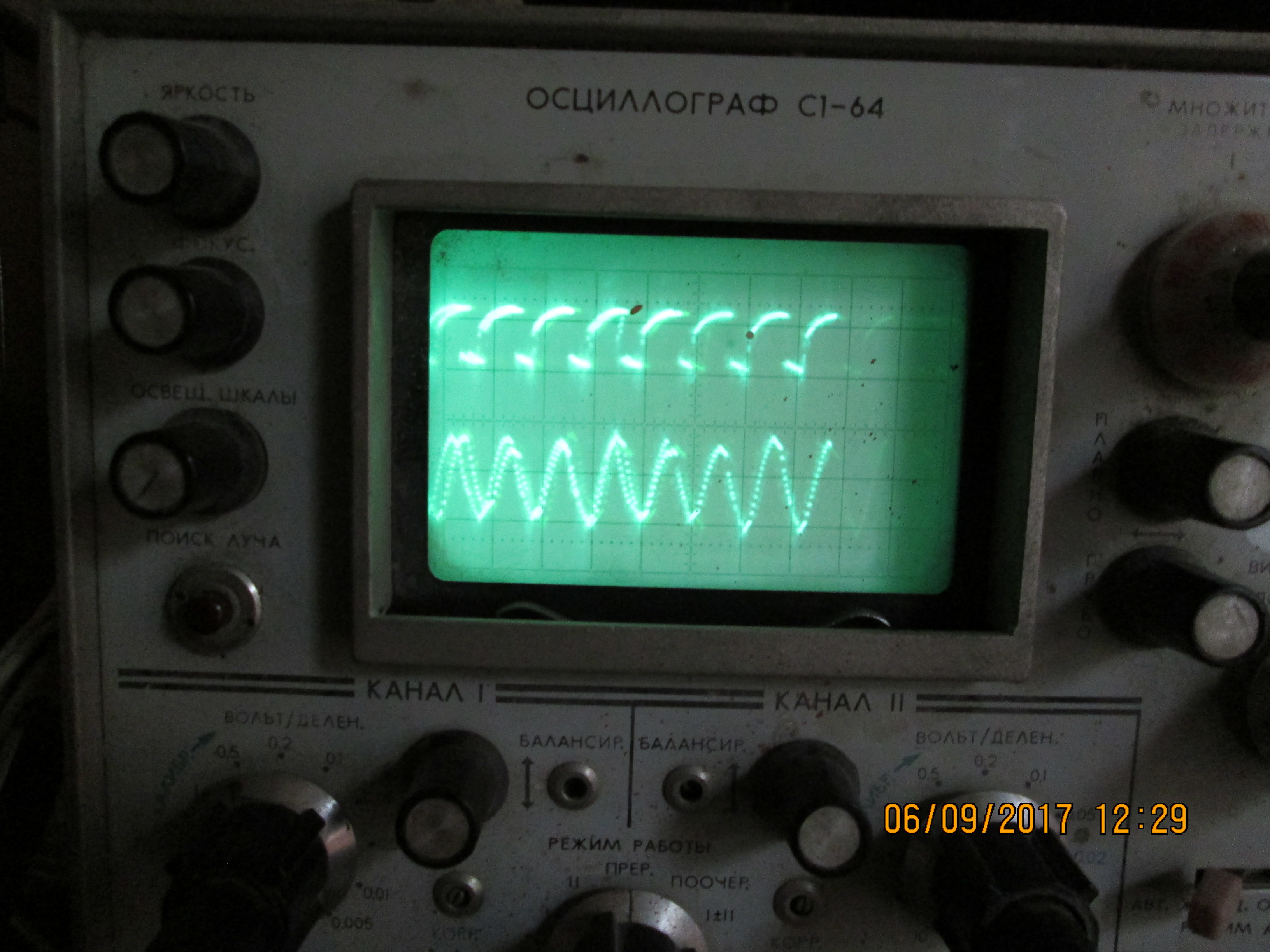

....может Капанадзе с помощью витой катушки из проволоки и трансформатора слепил типа датчика для съёма какого то электромагнитного процесса для коммутации или синхронизации ...! дёшево но зато крутой наворот пускай голову ломают с волновыми процессами..! по мощности в 2 киловатта на гранате на выводах зелёного трансформатора обязательно будет наводка какого процесса если осциллографом замер делать..!

Alfic пишет:

Will пишет: Я могу только продемонстрировать то что у меня получилось...

Сразу скажу установка не доделана...

Антон, замерь потребление на входе, на выходе, учти, что лампа у тебя работает вспышками, а не постоянно и усё...
Твои бы руки и способности разработчика электроники да в нужное русло, цены тебе не было бы!

Доделаю потом покажу и постоянно.

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

А если три раза по 50 гц прилетит в этот бублик, будет на нем стоячая волна?

Will пишет:

Vasilius пишет: Вот только этот индуктор обоими концами подключен к НЧ трансформатору:

два нижних вывода. В чем смысл такого подключения?

А если три раза по 50 гц прилетит в этот бублик, будет на нем стоячая волна?

2000000 если прилетит, то возможно и будет )
