Velvet hands пишет: Vasilius-сама схема тоже искажена. Её надо слегка переделать. А описание вполне правдоподобно за исключением того что нужные строки просто вымарали а вот этот кусочек остался. Если хочешь удали то что скопировал мой пост.
В своё время я даже восстановил стертые пиксели на схеме и и моё предположение лишь подтвердилось.

Стертые пиксели? А изображение схемы бралось из оригинала патента или из этого же с переводом?

Velvet hands пишет: Если внимательно приглядеться то можно увидеть дорожки когда стирают в паинте ластиком. Это я делал раньше проекты в автокаде а народ в основном рисует в паинте. В автокаде такого эффекта не получишь. Такая идиотская схемка в патенте не прокатит, её правили в электронном виде чтоб ни кто не понял. Эта схема похожа на многие схематичные изображения недоучек.

Насчет составленной схемы согласен. Нашел изображение большего формата, там даже направление тока показано.

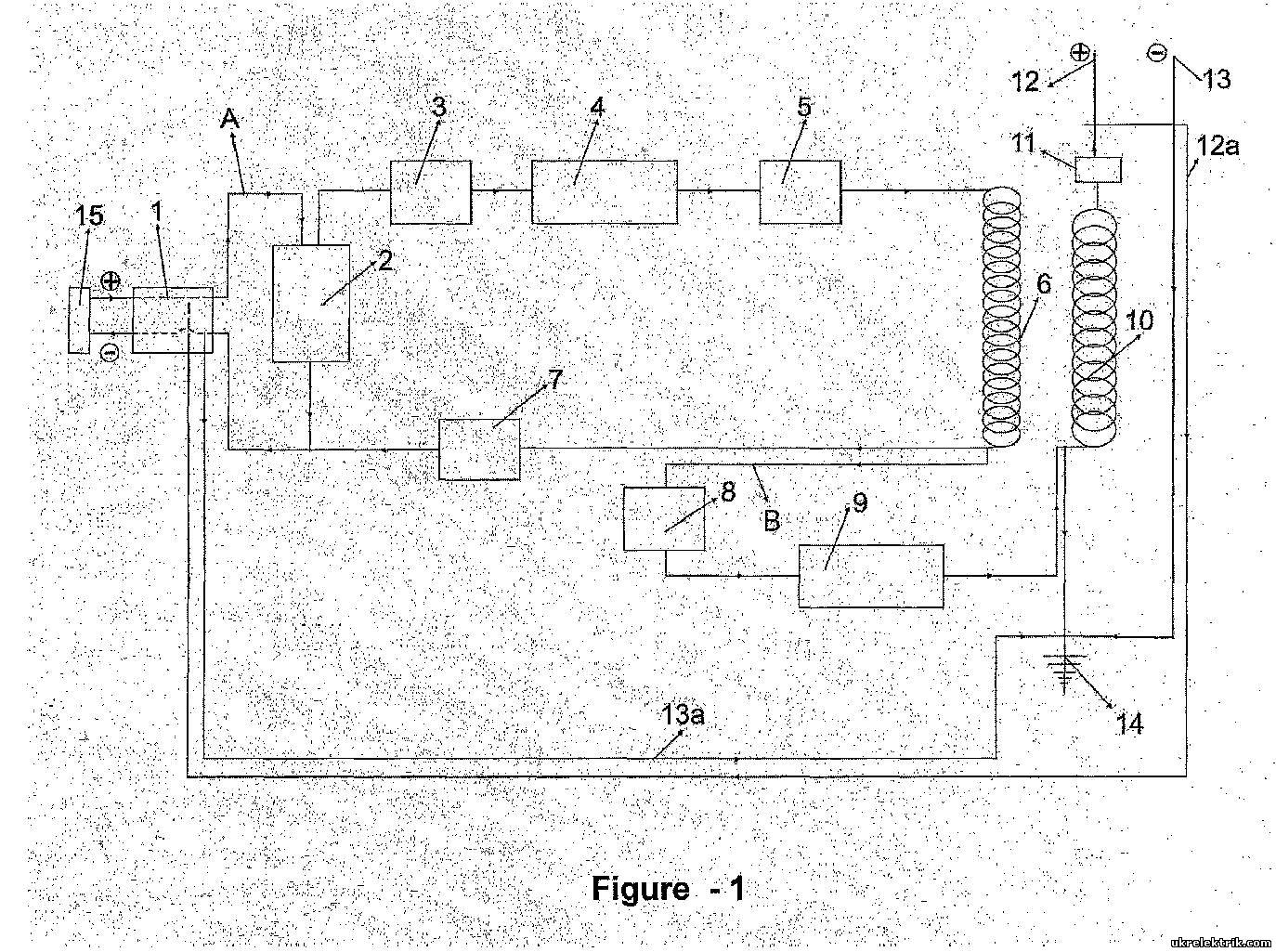

Velvet hands заинтриговал меня со стертыми пикселями на схеме. Начал рыть в поисках оригиналов схемы из патента 103129 Капанадзе. В результате поиска вытянул из базы данных международных патентов три схемы:

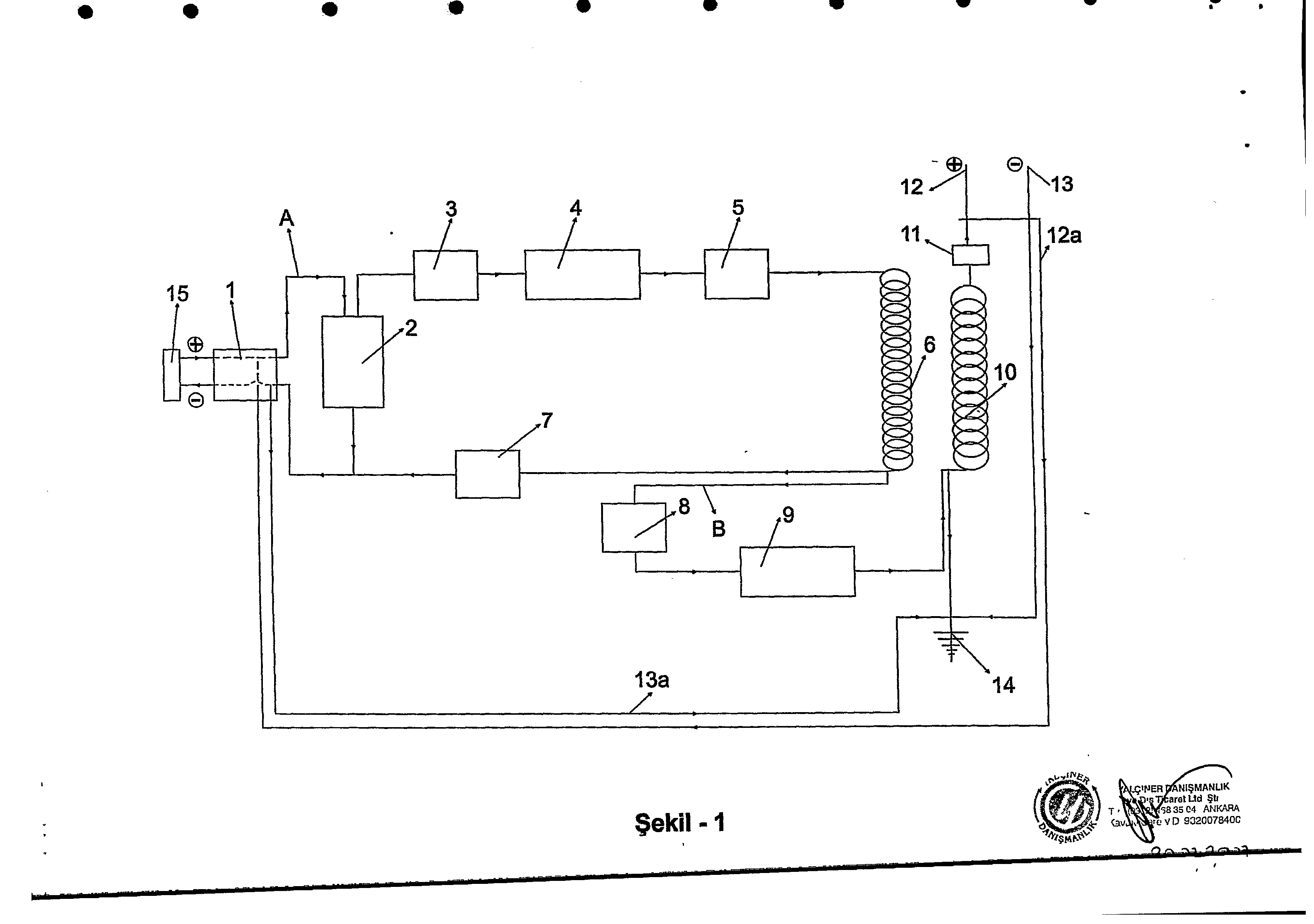

1. Оригинал скана схемы из турецкого патента U 2007/00996

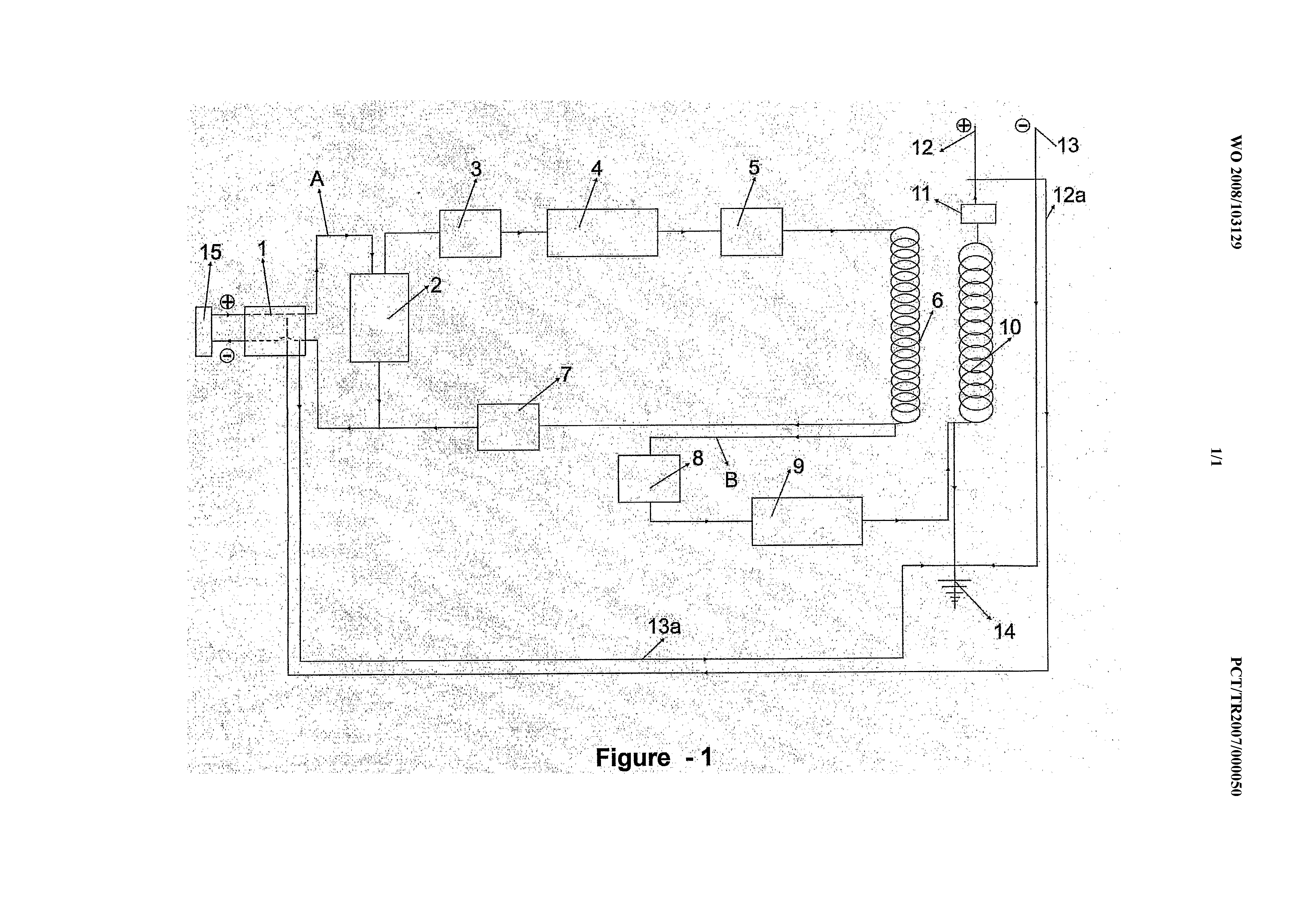

2. Оригинал скана схемы из опубликованного патента WO 2008/103129 A1

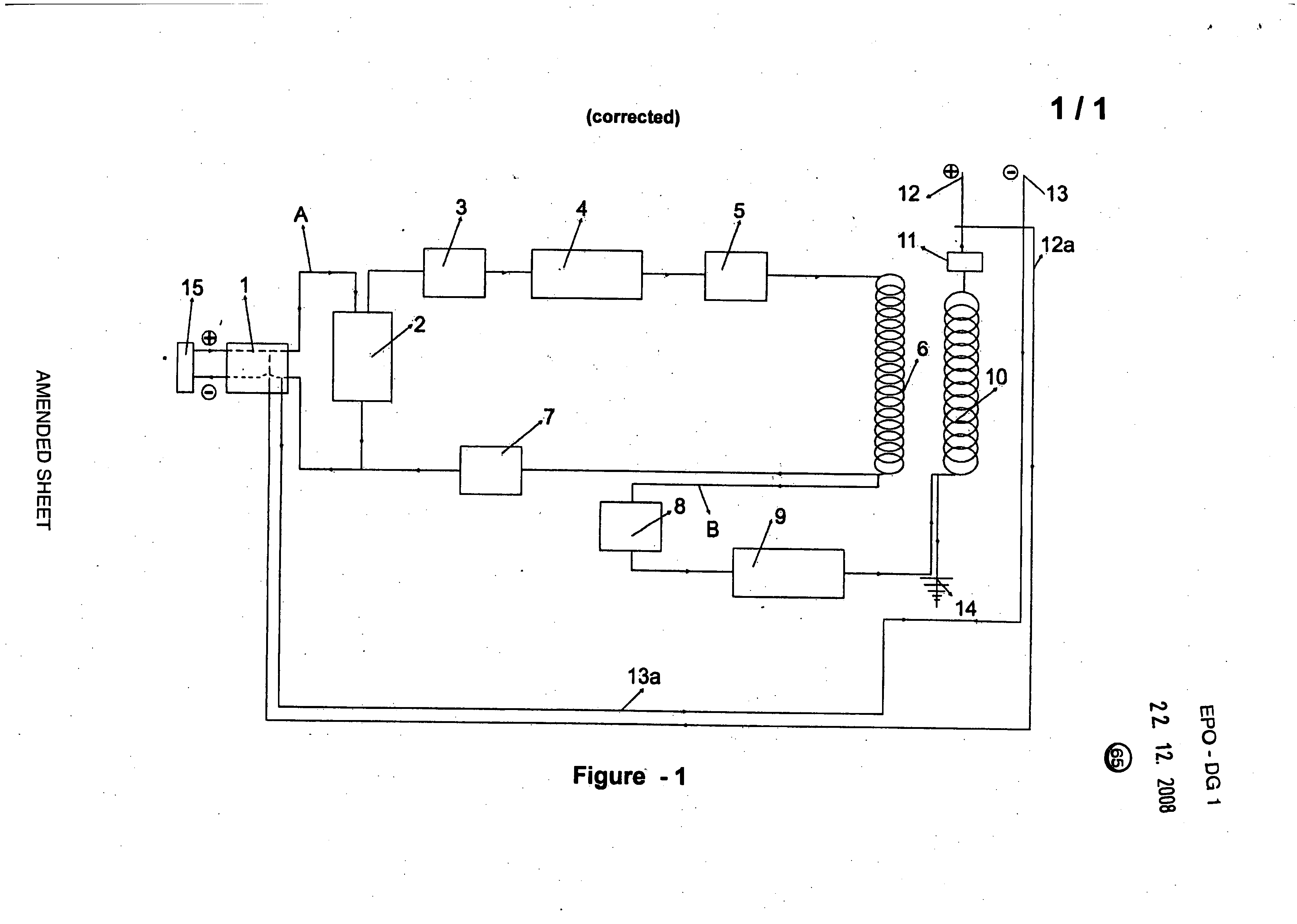

3. Корректированная схема, не вошедшая в патент

Отличие корректированной схемы от других в небольшом смещении заземления вверх. Отследить изменения сделанные в уже от сканированной схеме не представляется возможным. Оригиналы сканов страниц документов сделаны в формате TIFF в черно-белом виде, фон белый за исключением мелких, единичных артефактов. Оригинал схемы опубликованный в международном патенте, судя по многочисленным, мелким артефактам подвергался вторичному сканированию.

Оригиналы патентов и сканированных страниц в формате TIFF можно скачать отсюда yadi.sk/d/3dirUH7xtnxbv

Velvet hands, мне интересно посмотреть на ту схему из патента в которой можно рассмотреть стертые пикселы, может есть еще какая-то схема.

P.S. Насчет корректированной схемы. Возможно эту схему хотели вставить в окончательный международный патент, но так как международный патент делался на основании уже выданного турецкого патента, то посчитали что это небольшое изменение в схеме недопустимо - хоть немного, но это уже другая схема.

Если помните в видео на швабре пытались замерить ток на лампах, и что показывали клещи (клещи сошли с ума). Все подумали что там сумасшедшее излучение,ведь так? Поле на все приборы типа даёт наводки. Нее, там большого излучения нет эт всего лишь поле проводника при "биении". jay80- в вашем переводе что написано то что я красным выделял. Кусочек этого перевода скиньте сюда. На схеме по всем правилам нужно поставить жирную точку при соединении земли и проводов. Но чёт я её не вижу.

Velvet hands пишет: ... На схеме по всем правилам нужно поставить жирную точку при соединении земли и проводов. Но чёт я её не вижу.

Ее там можно не указывать. Схема в патенте не является электрической принципиальной, она больше похожа на структурную с элементами функциональной, где по стрелкам на соединительных линиях видно где они соединяются вместе. Места пересечений где нет соединения указываются дугой, как в блоке 1. Поэтому и корректированная схема в патент не вошла, из-за переноса заземления выше теряется соединение.

Vasilius пишет:

RLC пишет:

Vasilius пишет: Посмотри еще раз на установки Капанадзе, как они сделаны. Топорная работа на уровне школьника радиолюбителя - работает да и ладно. Попробуй с таким подходом собери трансформатор Тесла.

Ну почему же.. Турецкий вариант очень даже ничего.

Надеюсь имеется ввиду две трехфазных турецких установки - белая с логотипом TMZ и синяя.
Белая с логотипом TMZ, собирал не Капанадзе, а человек, который хотел кинуть Капанадзе. Имя и фамилию не помню, на видео он присутствует.
Синяя, собирал Капанадзе. Три синих якобы "трансформаторы Тесла", такими вовсе не являются. Синяя якобы "вторичка" всего лишь труба используемая в качестве изолятора.

В Турции была собрана еще одна небольшая трехфазная установка, сразу после синей трехфазной. Ее демонстрировали на острове, есть видео в плохом качестве, выкладывал раннее.

Также есть старая аудиозапись разговора Капанадзе с Денисом, даю ссылку на нее еще раз yadi.sk/d/BG65LxlvtnjSU

Это не ещё одна, это блоки от синей установки. После того как Турки усомнились в работе установки Капы, они решили, что Капа настроил передачу электроэнергии из другого места в точку где будет проводиться демонстрация синей установки по методу Тесла, Турки предложили изменить место эксперимента, что бы не было возможности произвести передачу энергии.

Alfic пишет:

ВНИМАНИЕ: Спойлер!

Vasilius пишет:

RLC пишет:

Vasilius пишет: Посмотри еще раз на установки Капанадзе, как они сделаны. Топорная работа на уровне школьника радиолюбителя - работает да и ладно. Попробуй с таким подходом собери трансформатор Тесла.

Ну почему же.. Турецкий вариант очень даже ничего.

Надеюсь имеется ввиду две трехфазных турецких установки - белая с логотипом TMZ и синяя.
Белая с логотипом TMZ, собирал не Капанадзе, а человек, который хотел кинуть Капанадзе. Имя и фамилию не помню, на видео он присутствует.
Синяя, собирал Капанадзе. Три синих якобы "трансформаторы Тесла", такими вовсе не являются. Синяя якобы "вторичка" всего лишь труба используемая в качестве изолятора.

В Турции была собрана еще одна небольшая трехфазная установка, сразу после синей трехфазной. Ее демонстрировали на острове, есть видео в плохом качестве, выкладывал раннее.

Также есть старая аудиозапись разговора Капанадзе с Денисом, даю ссылку на нее еще раз yadi.sk/d/BG65LxlvtnjSU

Это не ещё одна, это блоки от синей установки. После того как Турки усомнились в работе установки Капы, они решили, что Капа настроил передачу электроэнергии из другого места в точку где будет проводиться демонстрация синей установки по методу Тесла, Турки предложили изменить место эксперимента, что бы не было возможности произвести передачу энергии.

Т.е. получается, что для работы не нужны те большие синие "трансформаторы Тесла".

Velvet hands пишет: Все подумали что там сумасшедшее излучение,ведь так? Поле на все приборы типа даёт наводки. Нее, там большого излучения нет эт всего лишь поле проводника при "биении".

При токе 25 ампер напряженность магнитного поля около петли клещей составит 132 ампера/метр.
Как по вашему, это сумасшедшее излучение или его нет?

А почему вы уверены что это классические трансформаторы Тесла? С одной катушки так называемой ВВ ВЧ генератора передаётся (ну он вам в Турции показал это)через искрищу или высокочастотную дугу на выходную катушку. В свою очередь высокочастотное поле передаётся на вторичку где создаётся некое напряжение ( небольшое меньше чем 220) и тут же по этому напряжению идёт добивание и оно подскакивает до нужного ампеража и напряжения. Не знаю доходчиво объяснил а то бывает упустил что то в объяснении и смысл уже не тот. Короче смысл всей этой бадьи в том чтобы сотворить беспотенциальную первичную энергию а потом с этой энергией, не важно какой частоты можно уже работать дальше, то есть преобразовать до нужного. И не обязательно чтоб лампы дневного света засветились вернее надо настраивать так чтоб этого не происходило.
Если я правильно понял деламорто постоянно вам сует эту схему но без второй части преобразования....

Velvet hands пишет: ... Я хочу попробовать обойтись одним разрядником который будет выполнять две разные работы. Пока лень .

Если речь зашла о двух разрядниках в схеме патента Капанадзе, то стоять они могут в блоках 7 и 11.
Хотя я в патенте их вообще не наблюдаю.

Velvet hands пишет: Vasilius - я надеюсь хоть Вы не думаете что разрядник напрямую в цепи под номером 11 стоит. Это ж полный бред получается. Ну например 11 это второй регулятор частоты, разрядник может входить в эту часть схемы ,он делает свою работу но не в коем случае не подключен напрямую как на схеме. Вы меня понимаете?

В патенте Капанадзе есть ссылки на другие патенты, информацию из которых он использовал в своей установке.
Именно Японский патент на авторегулятор высокого напряжения.
Капанадзе патентовал именно модель, не принцип!

Velvet hands пишет: DELAMORTO - Я с вами в какой то мере согласен. Но принцип работы описан достаточно подробно. Нонсес...

Принцип работы не описан, описана работа модели. Это разные вещи. Описание в патенте Капанадзе подходит под описание радиоприемника, но это ведь не радиоприемник?!

Утилизируем реактивку..! короче автомобиль Тесла

hluxar пишет: Утилизируем реактивку..! короче автомобиль Тесла

ВНИМАНИЕ: Спойлер!

Ну что вы! Это инвалидная коляска Блокинга!
Через сколько км батарейки менять?

Здравствуйте!
Вопрос к опытным искателям - исследовал ли кто скин-эффект на предмет разделения зарядов?

Привожу фрагмент "сапога". Обратите внимание на TV-кабель.
Следуя своей мысли, полагаю, что соединен он не верно.
Как должно быть: искра проходит на оплетку напрямую, а на центральную жилу, через внутренний разрядник (не показан на картинке, внутри центральная жила с разрывом). Вследствии скин-эффекта происходит разделение зарядов: жила - "0", оплетка - "+". Далее: "+" к диоду, "0" к дросселю.
Кстати вспомнить клетку Фарадея и генератор Фарадея. В генераторе разделение зарядов производится магнитным полем, а в клетке они сами стекают, осталось внутрь клетки добавить электрод-ёжик.
