ТЕМА:

Gonchar пишет:

Поздравляю Alfic, ты воочию познакомился с таинственным шаговым напряжением...
Птичка сидящая на проводе и тыкающая индикатором возле себя тоже не увидит ничего...
Ток в проводе есть?...Есть...
Сопротивление заземления есть? ... Есть
Значит где-то бродит и градиент напряжение... вокруг...
Тут хорошо бы у страуса или аиста поспрашивать, им виднее будет...

P/S Именно поэтому отмоточный транс для счётчиков, из моего детств, работающий в одном месте, может совсем не работать в другом месте...

Гы-гы, смешно. Капа не птичка и он не босой стоял на земле как птичка на проводе.
Вам показывают пробников, пробуют на язык, что напряжения там нет (если и есть то мизерное), но вы всё равно пытаетесь доказывать обратное. Вот это смешно.
К тому же шаговое напряжение на земле, там где сопротивление 4 Ома, а сопротивление провода на котором вы пытаетесь измерить напряжение ноль целых хрен десятых.

Правда если там будет ВЧ и стоячая волна (в кабеле заземления) расклад будет другой.

Провод заземления от теслы лизните, никакого эффекта для языка.
Да что там от теслы, от розетки через лампу в землю и этот провод лизните....ничего не будет.

Считаете, что там ничего нет...?
Считайте...мне как-то по барабану...
Ничего доказывать не собираюсь.
У меня свой жизненный опыт есть.

А про лизание заземления Теслы...?
У меня ещё в далёком 1980 был шикарный препод по электротехнике
Он был лысый... вообще... ни одного волоска нигде...
Усов нет... Бровей нет... Волос на голове нет...
Картина та ещё...

На вопрос как так, был простой ответ...
Взялся за провод... ВЧ выжгло все корни волос... боли небыло... ничего небыло.,.
Как то так...

А то, что в заземлении Капы намешано как минимум три разной частоты для меня тоже очевидно...

Alfic пишет:

mefodiy пишет:

Alfic пишет:

mefodiy пишет:

Alfic пишет:

В кабеле заземления есть большой ток, именно поэтому заземление должно быть очень хорошим, к тому же Капанадзе говорил про ток в заземлении в видео "аквариум" иностранцу для которого была сделана демонстрация установки.

В кабеле заземления нет большого тока, а заземление должно быть хорошим для повышения добротности резонансного контура. Чем меньше сопротивление заземляюшего кабеля, тем больше амплитуда отражëнной ударной волны, тем легче поддерживать резонансные колебания в контуре и тем больше нагрузка...
А ещё, вспомните, как Капанадзе младший облизывал оплëтку заземления (видио в гараже)...
При сопротивлении заземлния 4ом (говорил Капанадзе) и токе 25А - это 100В, т. е. 2,5кВт гуляет в кабеле земления...
Очень смешно...

И правда смешно!
Падение напряжения в кабеле при 50 Гц и нагрузке 5 кВт ~1,2 Вольта (в расчёте 15 метров кабеля 10 кв.мм) откуда вы взяли 100 Вольт только вам известно.

Хорошо, пусть на кабеле заземления 30Вт.
При сопротивлении заземлния 4ом (говорил Капанадзе, про вентиль во дворе) и токе 25А - проходящий через этот ветиль, это 100В на вентиле относительно земли (по закону Ома) , т. е. 2,5кВт гуляет в цепи кран - земля...
Наверно у Капанадзе было два хоби: это БТГ и замена трубы во дворе...

Нет на трубе заземления 100 Вольт!
Ещё раз подумайте и посчитайте!
В одном из видео в заземление (водопроводный кран) тыкали индикатором, нет там напряжения!

Так а я очем пишу, с чего всё и началось...
Конечно нет на трубе заземления 100В, потому что нет тока в землю 25А.
Напряжение в 100В может быть только при наличии тока на сопротивлении 4 ома.
Нет тока - нет напряжения.
Это взаимоисключающие величины.
Большой ток есть только на нагрузке...

4 Ома...

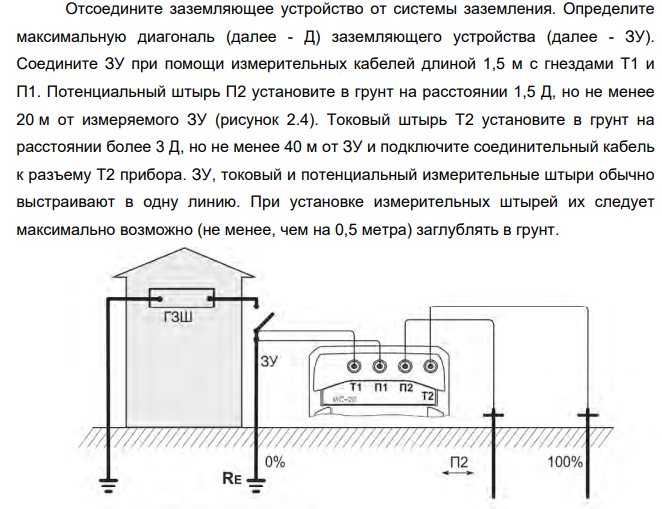

А вы знаете как измеряется сопротивление заземления?
А Капанадзе в курсе как это не просто?

Bombar пишет:

4 Ома...
А вы знаете как измеряется сопротивление заземления?
А Капанадзе в курсе как это не просто?

сопротивления меряется между двумя забитыми штырями, на определённом растоянии, и на определённую глубину,

Раньше так и делали, но не всегда можно вбить их правильно.. на одной линии да и на расстоянии в 20 и 40 метов в идеале... или применяли другой рисунок вбития электродов.
Сейчас чаще применяют специальные токовые клещи для замерам сопротивления заземления, там како хитро что-то подавляется, что-то генерируется...
Жёлтые такие, по моему флюке.
Людей устраивает.

mefodiy пишет:

Alfic пишет:

mefodiy пишет:

Alfic пишет:

mefodiy пишет:

Alfic пишет:

В кабеле заземления есть большой ток, именно поэтому заземление должно быть очень хорошим, к тому же Капанадзе говорил про ток в заземлении в видео "аквариум" иностранцу для которого была сделана демонстрация установки.

В кабеле заземления нет большого тока, а заземление должно быть хорошим для повышения добротности резонансного контура. Чем меньше сопротивление заземляюшего кабеля, тем больше амплитуда отражëнной ударной волны, тем легче поддерживать резонансные колебания в контуре и тем больше нагрузка...
А ещё, вспомните, как Капанадзе младший облизывал оплëтку заземления (видио в гараже)...
При сопротивлении заземлния 4ом (говорил Капанадзе) и токе 25А - это 100В, т. е. 2,5кВт гуляет в кабеле земления...
Очень смешно...

И правда смешно!
Падение напряжения в кабеле при 50 Гц и нагрузке 5 кВт ~1,2 Вольта (в расчёте 15 метров кабеля 10 кв.мм) откуда вы взяли 100 Вольт только вам известно.

Хорошо, пусть на кабеле заземления 30Вт.
При сопротивлении заземлния 4ом (говорил Капанадзе, про вентиль во дворе) и токе 25А - проходящий через этот ветиль, это 100В на вентиле относительно земли (по закону Ома) , т. е. 2,5кВт гуляет в цепи кран - земля...
Наверно у Капанадзе было два хоби: это БТГ и замена трубы во дворе...

Нет на трубе заземления 100 Вольт!
Ещё раз подумайте и посчитайте!
В одном из видео в заземление (водопроводный кран) тыкали индикатором, нет там напряжения!

Так а я очем пишу, с чего всё и началось...
Конечно нет на трубе заземления 100В, потому что нет тока в землю 25А.
Напряжение в 100В может быть только при наличии тока на сопротивлении 4 ома.
Нет тока - нет напряжения.
Это взаимоисключающие величины.
Большой ток есть только на нагрузке...

Bombar пишет:

4 Ома...
А вы знаете как измеряется сопротивление заземления?
А Капанадзе в курсе как это не просто?

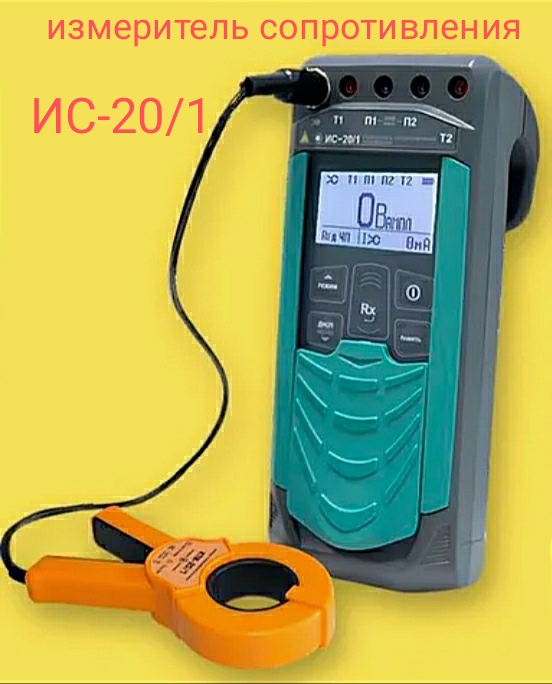

Предназначен для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу и измерения с автоматическим вычислением удельного сопротивления грунта.
Также есть возможность измерения сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления.

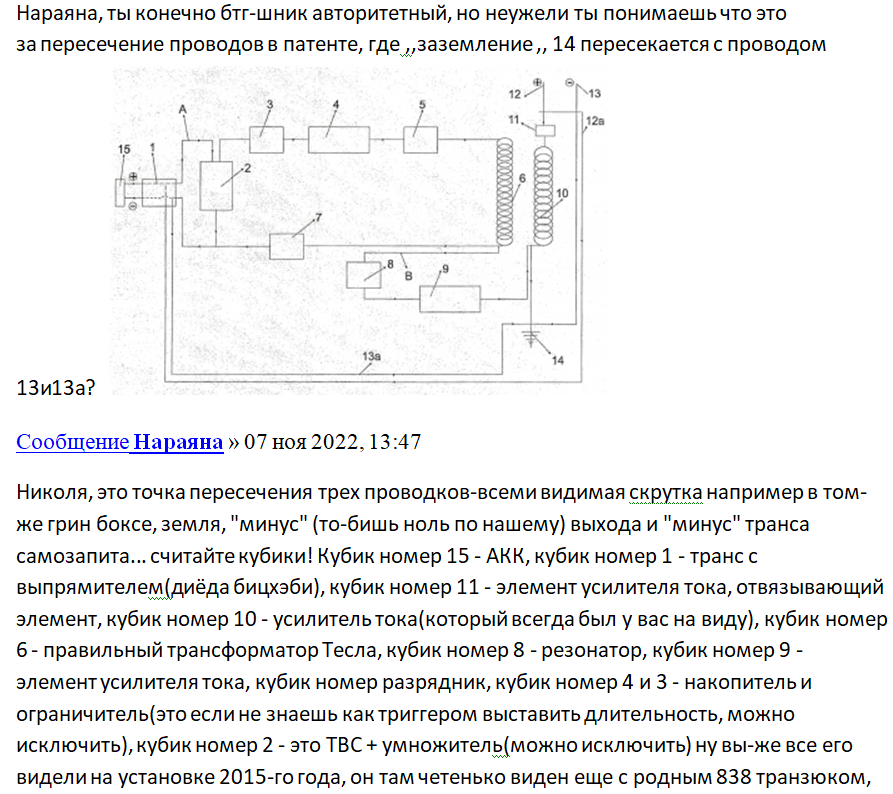

Всем привет. Давно не был. Прикольно тут ы вас. Вот видение патента Капы от одного из бро =

mefodiy пишет:

Bombar пишет:

4 Ома...
А вы знаете как измеряется сопротивление заземления?
А Капанадзе в курсе как это не просто?

Предназначен для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу и измерения с автоматическим вычислением удельного сопротивления грунта.
Также есть возможность измерения сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления.

Из инструкции этого прибор

А теперь вопрос!
Капаназде так мерил сопротивление?
Правильный ответ - 4 Ома это из ПУЭ - максимальное сопротивление заземления. Т.е. НЕ БОЛЕЕ 4 Ом.
Почему то это стандартная ошибка. Я неоднократно с ней встречался. На вопрос "какое сопротивление должно быть у заземления?" многие уверенно отвечают - 4 Ома!
Поэтому предыдующие посты о заземлении Капы - в мусорку.

Bombar пишет:

Правильный ответ - 4 Ома это из ПУЭ - максимальное сопротивление заземления. Т.е. НЕ БОЛЕЕ 4 Ом.

Разве не более 10 должно быть по ПУЭ 1.7.103 ?
А почему бы тому длиннющему водопроводу, который проходит через кучу мокрых ям и не иметь 4 Ома...?!?!
Труба имеет хорошую площадь контакта...

А с этими дополнительными электродами всегда бегали так (или имитировали беготню)...
У меня такой стрелочный измеритель до сих пор лежит... пылится... с кнопочкой на клеммах Rx...

Gonchar пишет:

Bombar пишет:

Правильный ответ - 4 Ома это из ПУЭ - максимальное сопротивление заземления. Т.е. НЕ БОЛЕЕ 4 Ом.

Разве не более 10 должно быть по ПУЭ 1.7.103 ?
А почему бы тому длиннющему водопроводу, который проходит через кучу мокрых ям и не иметь 4 Ома...?!?!
Труба имеет хорошую площадь контакта...
А с этими дополнительными электродами всегда бегали так (или имитировали беготню)...
У меня такой стрелочный измеритель до сих пор лежит... пылится...

1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

А 1.7.103 - это частные подробности.
А у Капанадзе может быть 1 Ом? Или ещё меньше? Но этого мы никогда не узнаем.

Bombar пишет:

А у Капанадзе может быть 1 Ом? Или ещё меньше?

Это какая-то уж совсем запредельная величина, на обычной сухой земли недостижимая...

А главное нафига трахаться с суперским заземлением, которое уничтожит однофазка...
Сопряжённые три однофазки, может две и все гораздо проще, должно быть... наверное

Bombar пишет:

........
А теперь вопрос!
Капаназде так мерил сопротивление?
Правильный ответ - 4 Ома это из ПУЭ - максимальное сопротивление заземления. Т.е. НЕ БОЛЕЕ 4 Ом.
Почему то это стандартная ошибка. Я неоднократно с ней встречался. На вопрос "какое сопротивление должно быть у заземления?" многие уверенно отвечают - 4 Ома!
Поэтому предыдующие посты о заземлении Капы - в мусорку.

Bombar, я не знаю как и каким прибором Капанадзе замерял сопротивление заземления. Мы опирались лишь на слова Капанадзе. Да это и не важный параметр в его агрегате. От качества заземления зависит лишь мощность нагрузки.
Речь была не о сопротивлении заземления, а о том есть ли большой ток в кабеле заземления... Пусть сопротивление будет хоть ноль ом, в любом случае при токе 25А, если он есть, через неделю из трубы будет решето...
А вычислить приблизительно сопротивление заземления можно и при помощи мультиметра. Это разница напряжений между нулëм сети и заземлением на одной и той же нагрузке. Т. е. включаем нагрузку в сеть, замеряем на ней напряжение и ток, а затем эту же нагрузку на фазу и землю и повторяем замер. Зная ток и напряжение, путëм нехитрых вычислений можно примерно подсчитать сопротивление заземления.(плюс - минус трамвайная остановка) Чем меньше разница тем меньше сопротивление
