ТЕМА:

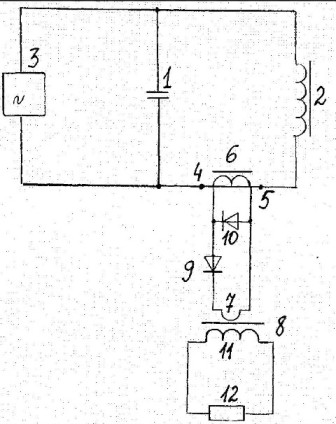

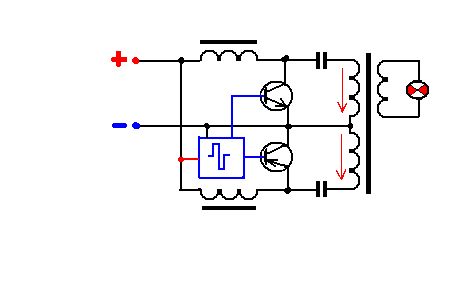

chiksat пишет: опят пополню коллекцию схемой , здесь ОЭДС помогает насышению сердечника

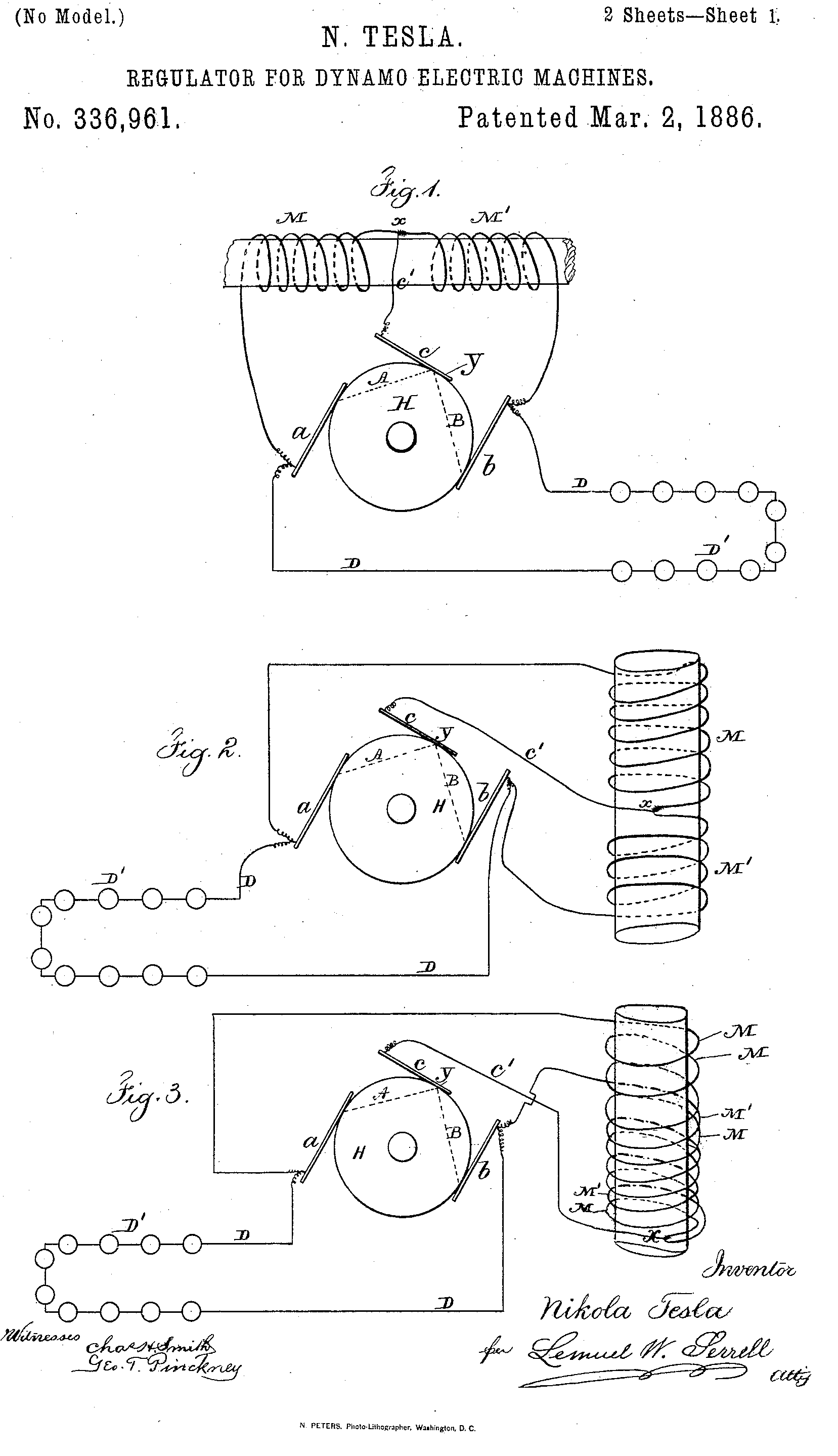

какая прелесть , и при чём здесь резонанс , современная интерпетация Тесла только двухтактная ,здесь как раз работает посредник ,вернее два и по очереди, при включении ключа идёт заряд дросселя и разряд конденсатора ,при разрыве ключа(выключении),наоборот от источника питания и включённого последовательно с ним дросселя заряжается конденсатор ,если кто не зашоренный то сразу это видно ,хоть и стрелочка неправильно и ключик один с косяком ,но в целом согласен ток нагрузки вынужден работать в пользу

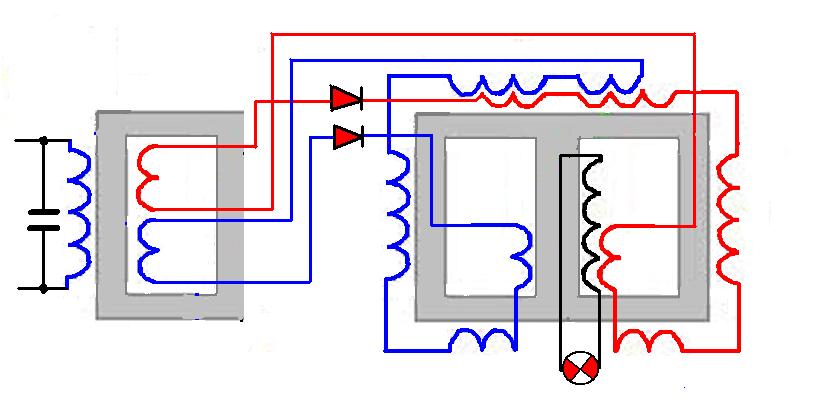

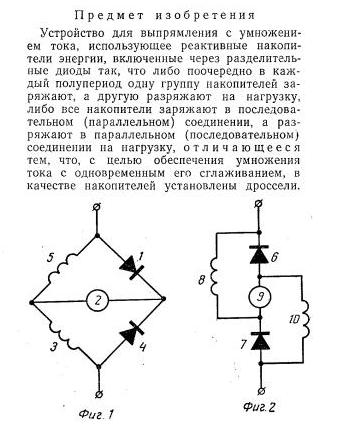

chiksat пишет: в коллекцию, рекуператор, напоминает диодный контур, возврат энергии в источник.ИМХО.

Ну уже теплее ,теперь нужно уяснить само направление импульсов ,а дальше вообще забыть о электричестве по этой траектории нужно направить первичный запускающий магнетизм , а дальше можно подумать куда будет двигаться противо-магнетизм ,при каждом из импульсов , обмотка съёма именно так ,на среднем керне всем удачи

chiksat-у вас тоже правильно ,я просто не сразу разглядел вы поменяли направление диодов , но прелести это не портит , а если всё это переложить на трёхфазную сеть , то ещё интересней , но попробуйте сами ,не хочу вам ломать кайф

Схема не моя ,она когда-то была мне любезно предоставлена для анализа и с правом распространения ,хотя я рисовал первый трансформатор включённым просто в сеть 220-и безо всяких резонансов ,хотел обратить внимание форума именно на движение магнитного потока по кругу и небольшой извилиной и именно в этой изуилине меняется ,,лошадка,, ,-это и есть самый цымус , а если взять по одному импульсу в трёхфазной сети и без ноля , всё это пустить по кругу и сделать три таких-вот извилины , хочется эту мысль донести до искателей , , просто думайте куда как и при каких обстоятельствах движутся магнитные потоки и куда направятся магнитные токи возникающие от выходных обмоток (обмоток съёма)при включении нагрузки , и ещё скажу что магнитный поток не когда не пойдёт против шерсти -если у него есть выбор ,но это должен понять каждый сам ,в этом и весь цымус
