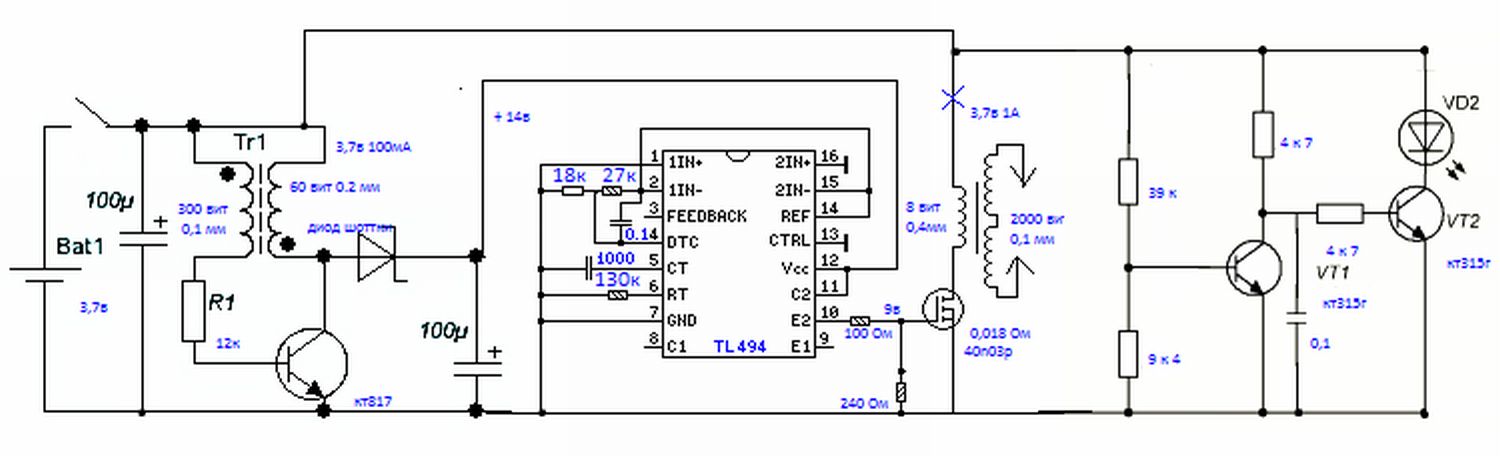

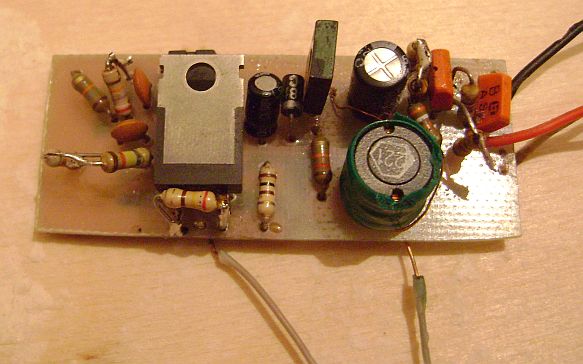

Еще раз вернусь к теме электронной зажигалки на этот раз последний. В связи с отсутствием NE555. Собрал схему на тл494.

В процессе сборки вылезли подводные камни:

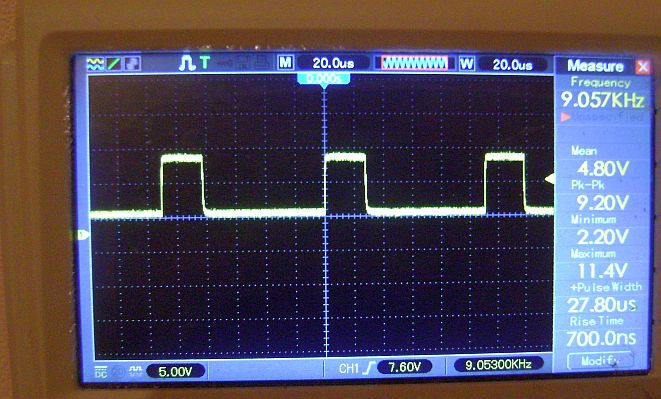

1) Чтобы без драйвера микруха не заваливала фронты надо перед полевиком кинуть на массу резистор на 240 ом. При этом амплитуда сигнала падает с 14в до 9в.
2) Чтобы полевик качал трансформатор, его внутреннее сопротивление должно быть меньше 0,1 Ом. К примеру ирф 740 имеет сопротивление 0,55 Ом - просто греется, на выходе ноль. У меня стоит полевик с блока питания с сопротивлением 0,018 Ом.

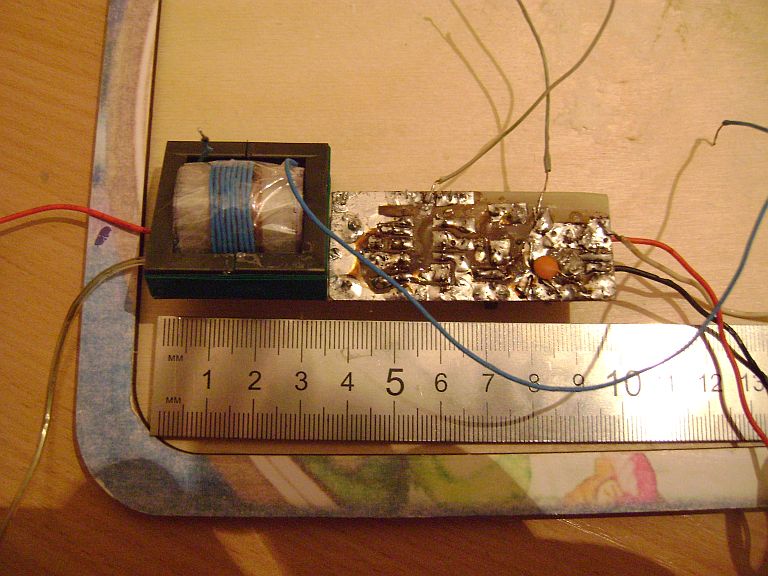

3) При намотке трансформатора на 2000 витков расстояние между витками и краем изоляци надо делать не менее 7мм иначе прошивает и всё выгорает.
4) Перебрал разные схемы индикатора разряда аккумулятора - все работают нестабильно и нечетко кроме той, которая указана в этой схеме

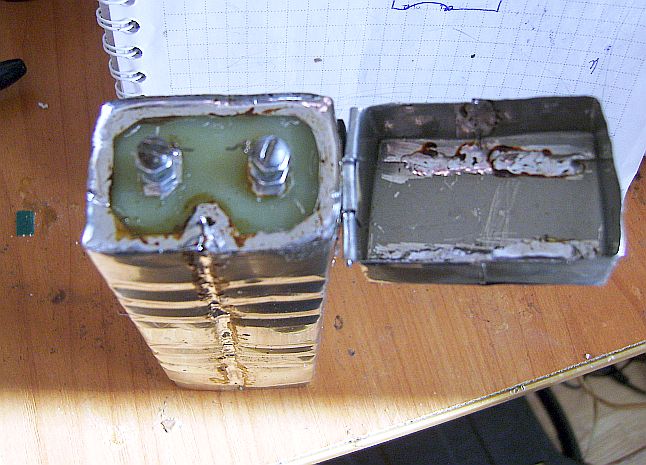

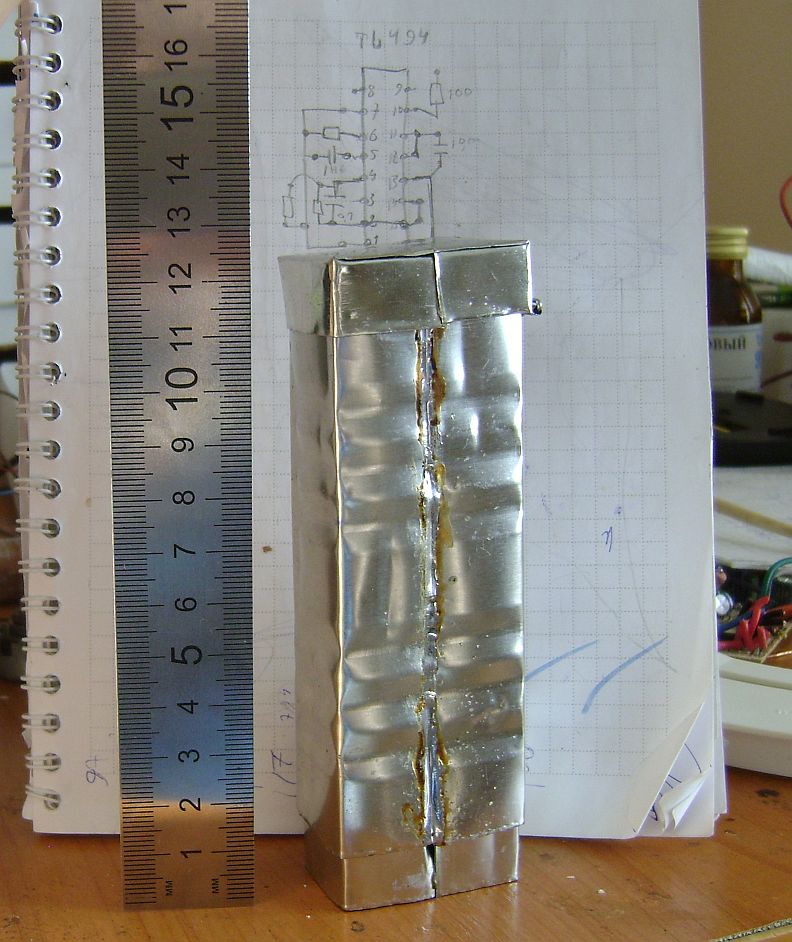

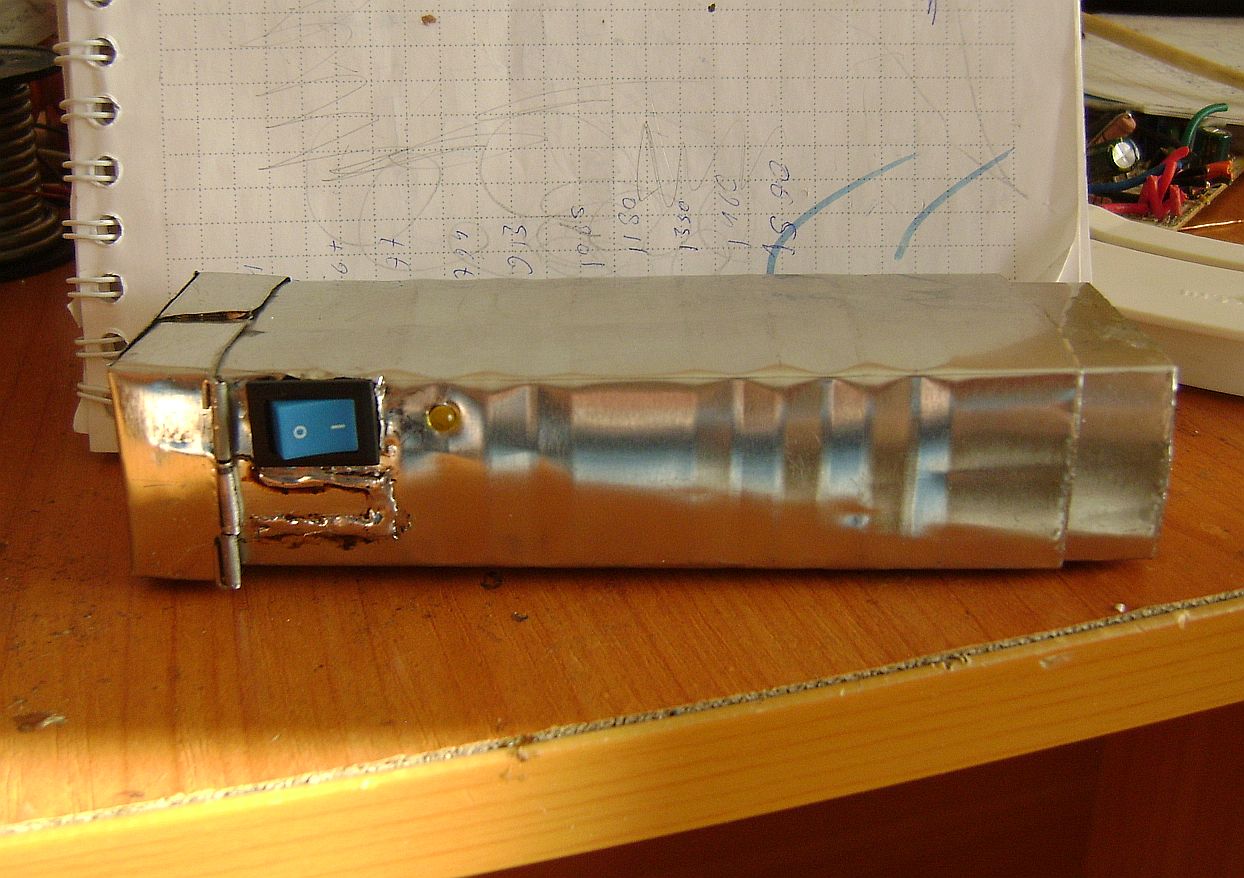

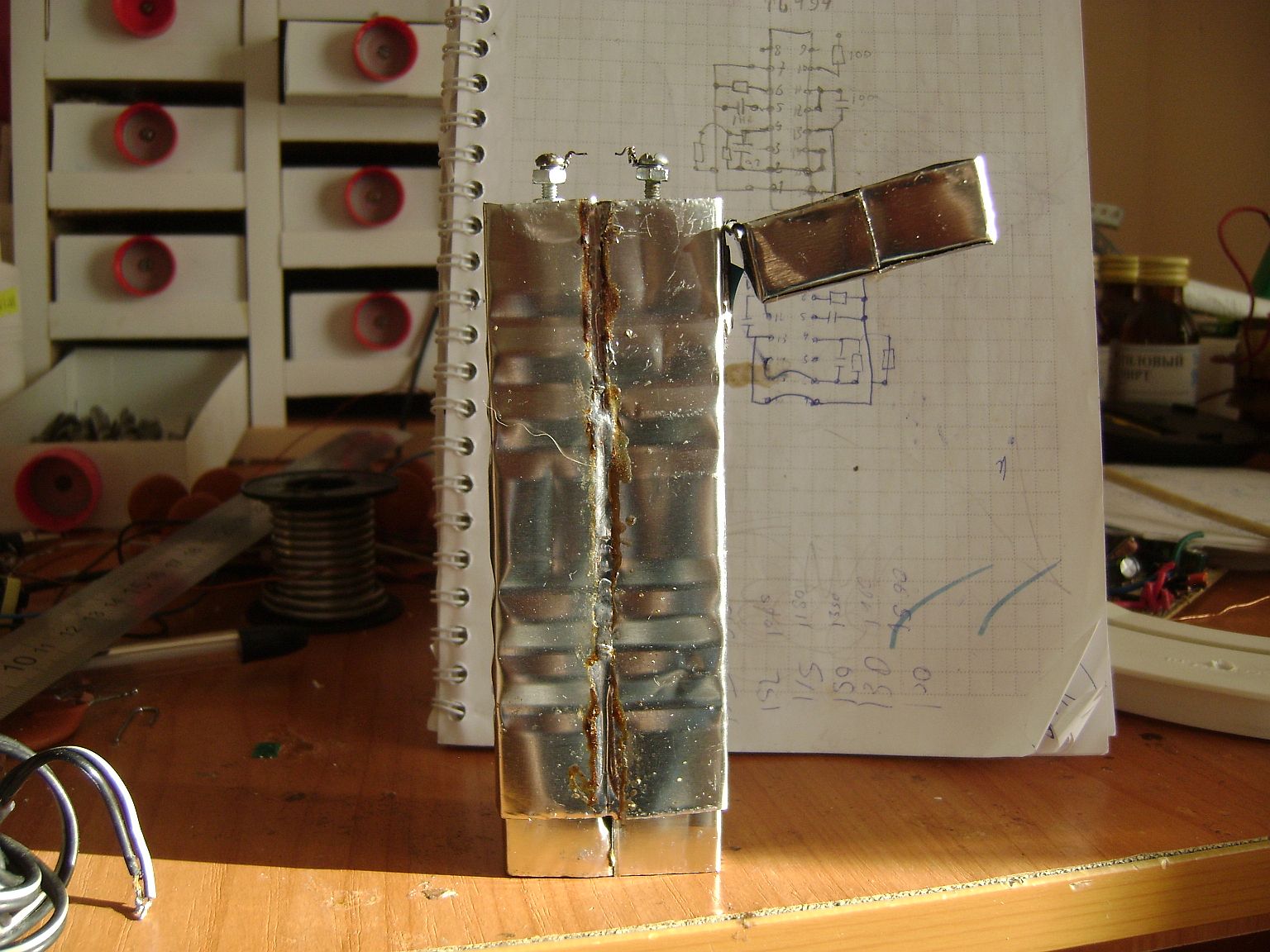

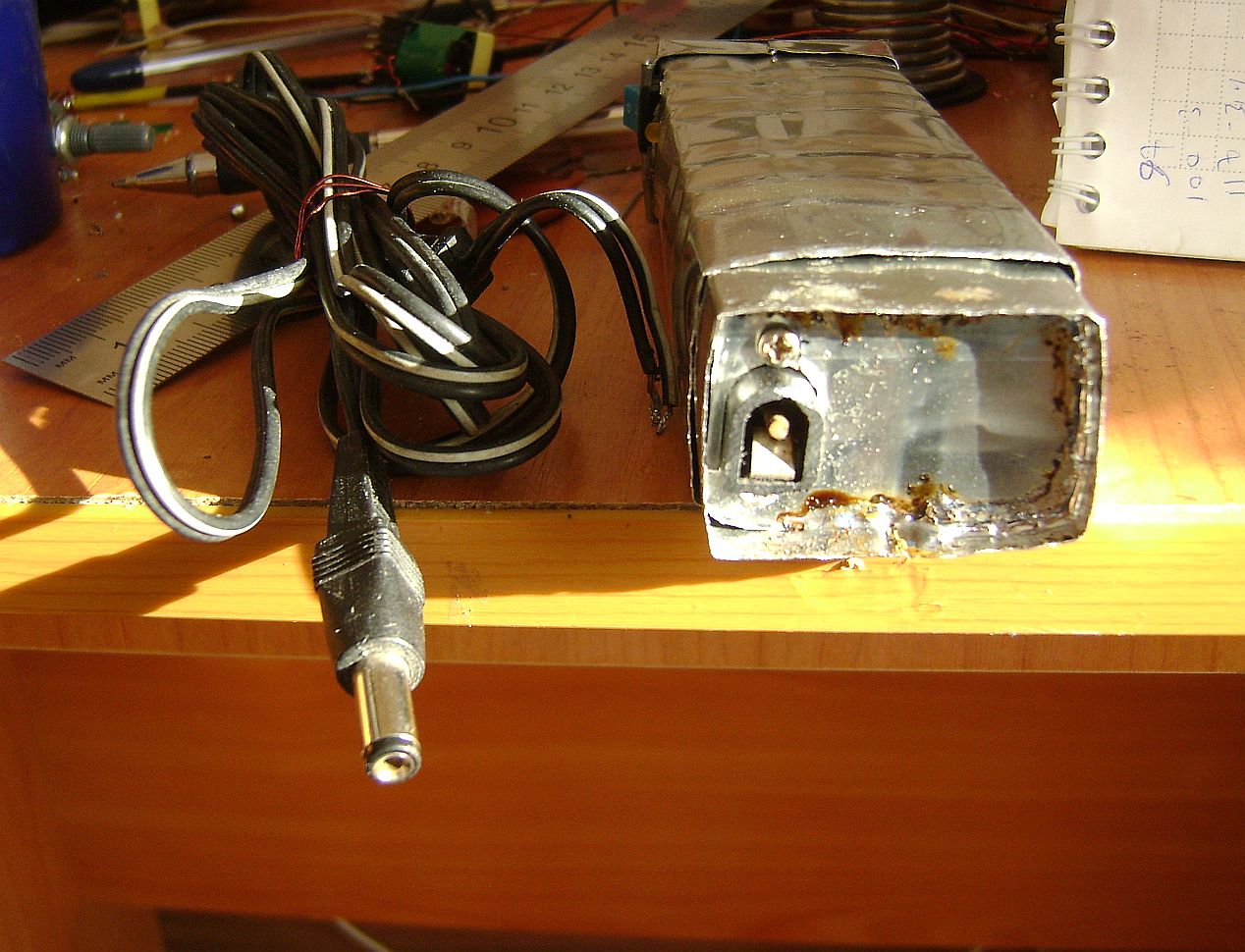

Запилил схему в корпус

...теперь в термоусадку посади и будет нормальный вид

Доктор, поставил Вам "спасибку" за эксп. Но вот хочь убей, не могу понять, в чём ГЛОБАЛЬНАЯ разница между обычным генератором, вращающаяся катушка в магнитном поле и этим, вращающаяся пластина в электрическом поле? Или Вы в самом деле думаете, что вращение будет происходить "безвозмездно"? и без противодействия?

Я не думаю, я знаю
Противодействие будет в случае генератора, например вимшурст, а здесь тупо сьем заряда.

doktorsvet пишет: Я не думаю, я знаю
Противодействие будет в случае генератора, например вимшурст, а здесь тупо сьем заряда.

Ну, ну. Дай то Бог. Терзают только "смутные сомненья". Сам реплицировать не буду, а за Вашими эспами с удовольствием понаблюдаю. Подписался на канал.

doktorsvet пишет: плазменная зажигалка вместо спичек

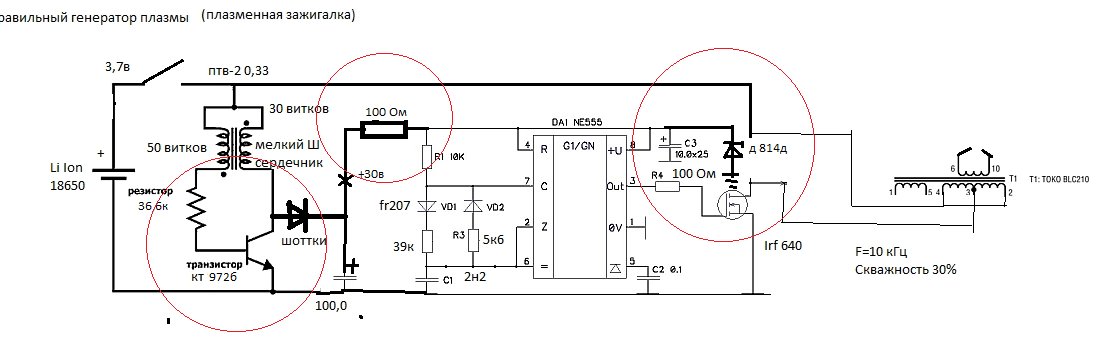

по поводу схемы - кт817 заменен на дарлингтон - кт972б, базовый резистор увеличен до 36к. Между платой и преобразователем резистор 100 Ом. Параллельно питанию платы стабилитрон на 14в. Кнопка принудительного запуска преобразователя больше не требуется.
