ТЕМА:

плазменная зажигалка вместо спичек

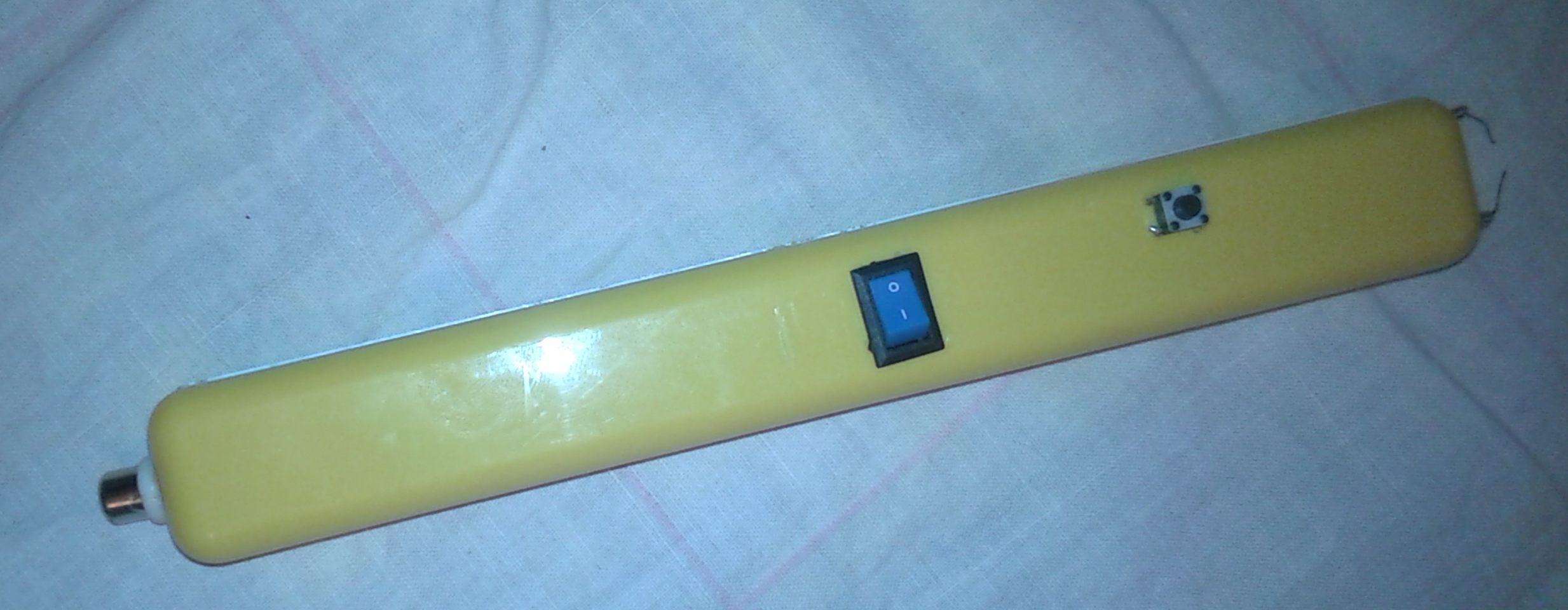

Зажигалка в сборе: все вошло в футляр от зубной щетки. Установлен синий аккумулятор 18650 на 4200мАч.
Сзади выведен рзъем для зарядки типа "тюльпан".
Расход батареи 300-400мА. По расчетам генератор плазмы может работать непрерывно на одной зарядке 6-7 часов.
Расстояние между искровиком 5-6мм.
Плазма поджигает всё: дерево, бумагу, свечки...

Может не в тему, но аккумуляторов 18650 такой емкости нет в природе! Если на термоусадке и написано, то это не соответствует действительности! Можете проверить реальную емкость этого аккумулятора на профессиональном ЗУ.

В таком случае реальная емкость скорее всего 3200 мАч, но её тоже хватит надолго.

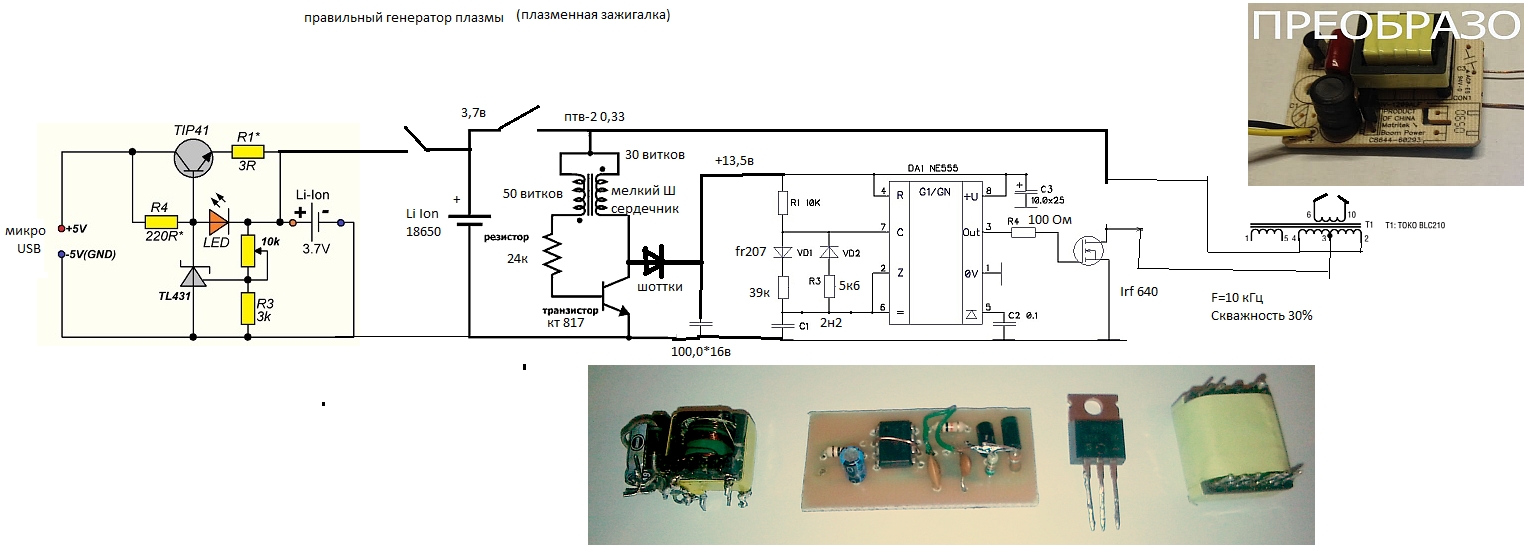

ЗЫ: в схеме стоит преобразователь на 1 транзисторе он потребляет 36мА, и питает генератор на NE555 который расходует 5 мА. Так вот генератор после включения питания сам не пускается, а пускается, если кратковременно замкнуть базу на плюс, для этого и добавлена кнопка ...
Как вариант - можно поставить кнопку в разрыв диода шоттки - тоже будет работать.

Из тех, что могу посоветовать-это: СОНИ...ПАНАСОНИК....САМСУНГ и LG. Себе брал ПАНАСОНИК 3400ма с встроенной защитой за 185гр. и точно такой-же без защиты за 160гр. Оба работают в фонарях. Зарядное EVERACTIVE LC-2100 к ним обошлось в 780гр. с пересылкой. Всем товаром доволен, нареканий нет!

ЭЭХ! Докторсвет, Докторсвет... скатился значит, с ВЫСОГОГО и ЛУЧЕЗАРНОГО БэТэГэ на бональные зажигалки...

Ты не прав механик-шурик, когда я сделал зажигалку и поднес магнит, то увидел интересный эффект как будет время проверю его в действии ...

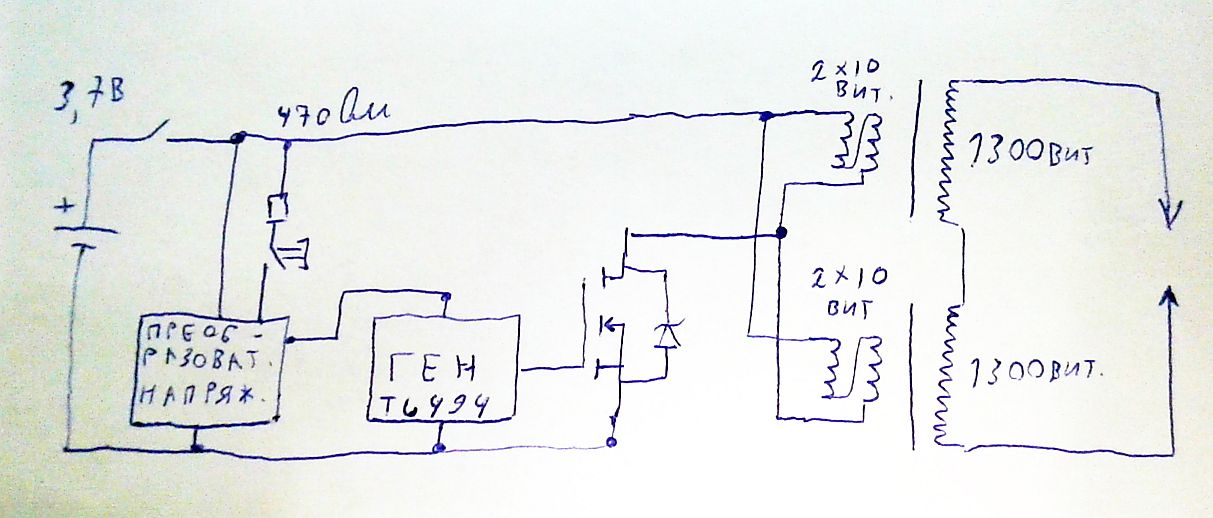

Появилась необходимость сделать еще одну плазменную зажигалку, на этот раз из подручных материалов. Посмотрел как это делают на ютубе, как полагается взял длинный трансформатор из компьютерного блока питания, намотал на него 1300 витков провода 0,1 включил, а не тут-то было при питании от ключа и гены он упорно не хотел давать искру больше 1-2мм от акка на 3,7в, что я только с ним не делал, при этом если уменьшить число витков первички ниже 9, то он вообще не работает, либо расход энергии не в пределах разумного. В итоге выход из положения был найден. Был намотан второй такой же трансформатор и соединен последовательно-параллельно по следующей схеме:



Для тех кого интересуют подробности намотки: первичка мотается в 2 провода по 10 витков. сверху 10 слоев скотча. Затем тонким проводом по 100-120 витков в слое (отступ 4-5мм от краев)с изоляцией скотчем в 3 оборота. В итоге получится 10-13 слоев провода.

Частота генератора традиционно 10 кгц. Скважность процентов 40.

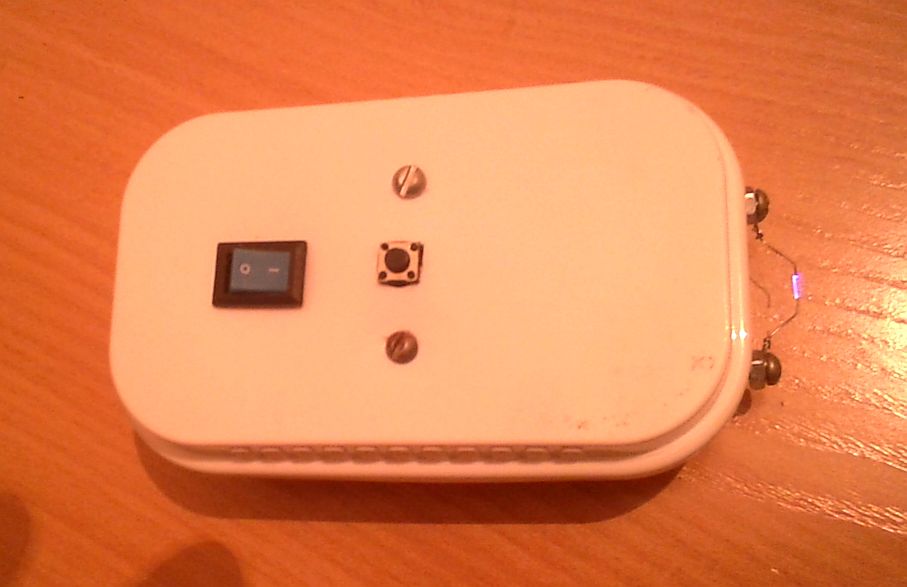

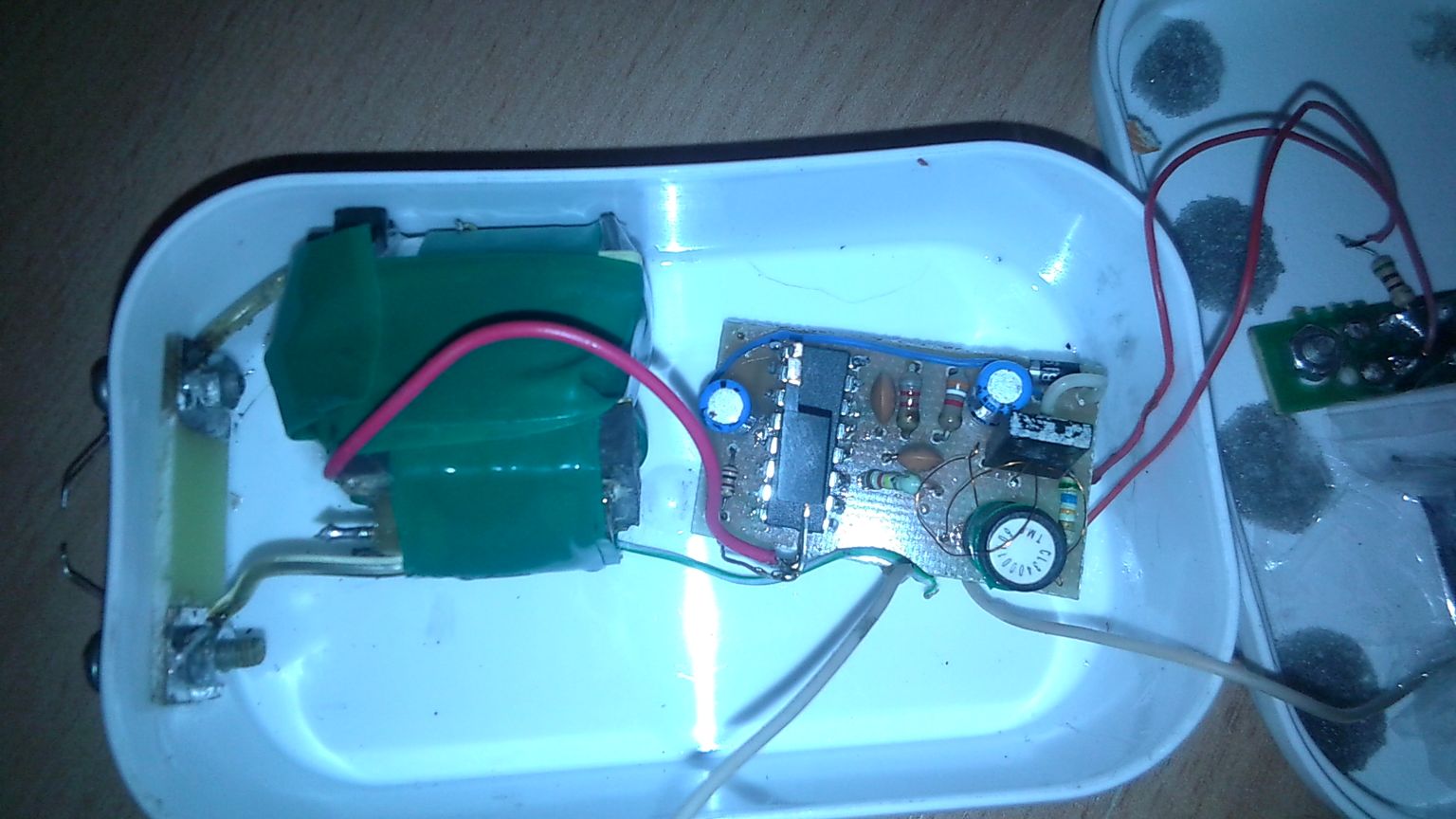

Корпус пришлось взять побольше

Зато искра 5-8 мм вполне достаточно.

doktorsvet пишет: ... какая наилучшая накачка (по форме сигнала) повышающих трансформаторов на Ш сердечнике для плазменной зажигалки?

При разряде в зависимости от вкладываемой мощности получаем, при небольшом выходном напряжении и большом токе (вкладываемая мощность большая) получаем сварку, разряд переходит в дугу, при небольшой мощности и высоком напряжении, возникает искра без дуги или контакты могут спекаться - вся энергия ушла на разогрев и спекание (очень кратковременное, но мощное воздействие, как для правки кузовов авто). Для зажигалки необходимо что-то среднее, между искрением и сваркой. Разряд переходящий в высокотемпературную дугу за счет разогрева воздуха.
При раскачивании качелей толчками можно добиться высокой амплитуды, если воздействие синхронно.И разряд может быть по достижении определенной амплитуды - то есть раскачка (как LC контура) - разряд. Либо разряд можно получать вкачиванием большой энергии в индуктивность и на обратном ходе получать разряд (как зажигание в авто там, правда, еще колебательный процесс происходит).
Вывод, можно импульсами, но их надо подбирать по мощности во времени или подобием синуса, как предлагает werSila, что обеспечивается дросселем. Кроме того, необходимо согласовывать сопротивления, поэтому при последовательном включении 2х трансформаторов результат стал лучше.
П.С. Для режима зажигалки нужна горячая плазма, а это значит на промежуток времени во время работы с аккумулятора должна сниматься достаточная мощность.

Rivaros пишет: Кроме того, необходимо согласовывать сопротивления, поэтому при последовательном включении 2х трансформаторов результат стал лучше...

Зажигалка на заводском трансформаторе расходует 400мА, на 2-х трансформаторах около 700, просто нет такого тонкого провода и подходящего сердечника, чтобы запихать в него 3000-4000 витков вторички

бери трансформатор от подсветки монитора. Цена на али около 1,5 доллара всего. выдает дофига вольтов..

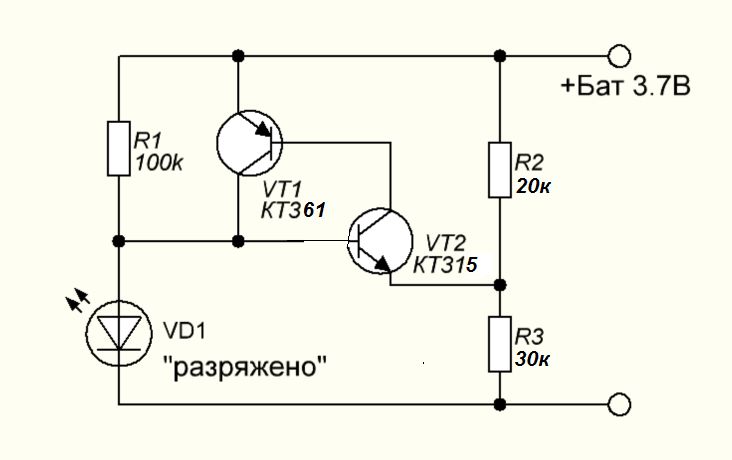

Добавил индикатор разряда на транзисторах:

когда напряжение снижается до 3,3 вольта - светодиод загорается.

Светодиод загорается,, и высаживает батарею нахрен

Лучше сделать обратную логику
Светодиод горит, пока батарея может выдать 3,3 вольта, ниже - вся система отключается
