Жмелик, а можно пояснить схему-управления у тиристора? И подавали напряжение по входу какой величины? Выходная обмотка имела общий желез сердечник-не замкнутый с Л2 ?

Ув Жмелик! Если Вас не очень затруднит,то выложите пожалуйста,полную схему с номиналами деталей и напряжений. С Ув. Валерий.

allanova27 пишет: Ув Жмелик! Спасибо. Разобрался. Уже не надо !Кстати,изображенная Вами схема совсем работать не будет,-ток не проходит через индуктор. С Ув. Валерий.

valeriy2 пишет: Жмелик, а можно пояснить схему-управления у тиристора? И подавали напряжение по входу какой величины? Выходная обмотка имела общий желез сердечник-не замкнутый с Л2 ?

В качестве дросселя L1 использовал медную первичку на 220В мощного тр-ра с сечением железа примерно 40 см. кв. , диаметр провода 0,7 мм. Трансформатор L2 - выход, то-же мощный транс. на торе, железо сечением то-же примерно 40 см. кв. , L2 медный провод диаметром - 5 мм, вторичка медная диаметр - 1мм . Вторичка уложена одним слоем на поверхность тора. Сверху L2 пять витков. На входе выпрямленное напряжение сети или через разделительный транс. Тиристор ведомый сетью , открывается положительной полу - волной. Тиристор 200 А , 18 кл. Открыть тиристор нужно правильно , когда С2 сможет принимать заряд. Резонансная частота не ровно 100 Гц , меньше , с учётом возможного заряда С2 при работе схемы.

allanova27 пишет:

allanova27 пишет: Ув Жмелик! Спасибо. Разобрался. Уже не надо !Кстати,изображенная Вами схема совсем работать не будет,-ток не проходит через индуктор.. С Ув. Валерий.

Странно у меня работала, выходная покрывалась искрами и появлялось напряжение. Ток через индуктор как то просачивался подлец. Наверное забыл посоветоваться с Вами. С ув. Жмелик.

жмелик пишет: В качестве дросселя L1 использовал медную первичку на 220В мощного тр-ра с сечением железа примерно 40 см. кв. , диаметр провода 0,7 мм. Трансформатор L2 - выход, то-же мощный транс. на торе, железо сечением то-же примерно 40 см. кв. , L2 медный провод диаметром - 5 мм, вторичка медная диаметр - 1мм . Вторичка уложена одним слоем на поверхность тора. Сверху L2 пять витков. На входе выпрямленное напряжение сети или через разделительный транс. Тиристор ведомый сетью , открывается положительной полу - волной. Тиристор 200 А , 18 кл. Открыть тиристор нужно правильно , когда С2 сможет принимать заряд. Резонансная частота не ровно 100 Гц , меньше , с учётом возможного заряда С2 при работе схемы.

Да, непонятно, но здорово.
Особенно выражение -" когда С2 сможет принимать заряд."
А чё есть ситуёвины когда С2 не может принимать заряд???
Не заряд, а скорости изменения такового во времени. т.е. ток(силы тока).
А какие ограничения в принятии скорости изменения заряда/тока для ёбкости С2???
Чисто конструктивные Ограничения. Не, на то напряжение, не на тот ВАР(Вольт Ампер Реактивный)- да, может ё...нуть не слабо, если в чём-то просчитались.
Успехов.

жмелик пишет:

valeriy2 пишет: Жмелик, а можно пояснить схему-управления у тиристора? И подавали напряжение по входу какой величины? Выходная обмотка имела общий желез сердечник-не замкнутый с Л2 ?

В качестве дросселя L1 использовал медную первичку на 220В мощного тр-ра с сечением железа примерно 40 см. кв. , диаметр провода 0,7 мм. Трансформатор L2 - выход, то-же мощный транс. на торе, железо сечением то-же примерно 40 см. кв. , L2 медный провод диаметром - 5 мм, вторичка медная диаметр - 1мм . Вторичка уложена одним слоем на поверхность тора. Сверху L2 пять витков. На входе выпрямленное напряжение сети или через разделительный транс. Тиристор ведомый сетью , открывается положительной полу - волной. Тиристор 200 А , 18 кл. Открыть тиристор нужно правильно , когда С2 сможет принимать заряд. Резонансная частота не ровно 100 Гц , меньше , с учётом возможного заряда С2 при работе схемы.

Может оно и не так, но возможно когда тиристор закрывается С2 уже зарядился и обратный импульс с L1, ещё раз подпитывает контур L2. C2. В контуре возникают колебания и в это время ещё и продолжительный импульс от L1.
Не понятно ещё каккая емкость конденсатора С2. Если на резонанс около 100Гц это нужно 300-400мкф?
жмелик, а у вас какие конденсаторы , какой емкости и напряжения?

vpk пишет: Может оно и не так, но возможно когда тиристор закрывается С2 уже зарядился и обратный импульс с L1, ещё раз подпитывает контур L2. C2. В контуре возникают колебания и в это время ещё и продолжительный импульс от L1.
Не понятно ещё каккая емкость конденсатора С2. Если на резонанс около 100Гц это нужно 300-400мкф?
жмелик, а у вас какие конденсаторы , какой емкости и напряжения?

Наверное в колебательном контуре еще есть L1 c большой индуктивностью . Так что С2, думаю, будет гораздо меньше .
В контуре гуляет огромный ток ,который плюсуется в определенный момент с током разряда С1.
На выходной катушке индуцируется высокое напряжение между витками до разряда "cиними искрами" .
Извините ,вопрос был не мне .

черкес пишет:

vpk пишет: Может оно и не так, но возможно когда тиристор закрывается С2 уже зарядился и обратный импульс с L1, ещё раз подпитывает контур L2. C2. В контуре возникают колебания и в это время ещё и продолжительный импульс от L1.
Не понятно ещё каккая емкость конденсатора С2. Если на резонанс около 100Гц это нужно 300-400мкф?
жмелик, а у вас какие конденсаторы , какой емкости и напряжения?

Наверное в колебательном контуре еще есть L1 c большой индуктивностью . Так что С2, думаю, будет гораздо меньше .
В контуре гуляет огромный ток ,который плюсуется в определенный момент с током разряда С1.
На выходной катушке индуцируется высокое напряжение между витками до разряда "cиними искрами" .
Извините ,вопрос был не мне .

Если взять схему жмелик и поразбираться, а потом может получится на более высокие частоты переделать?

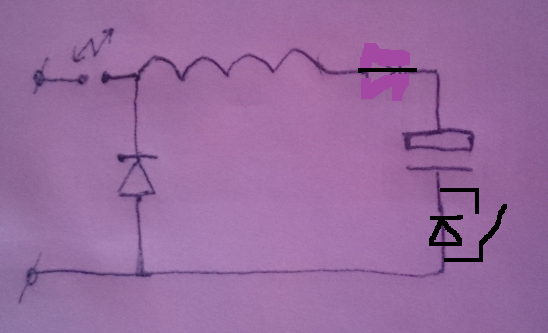

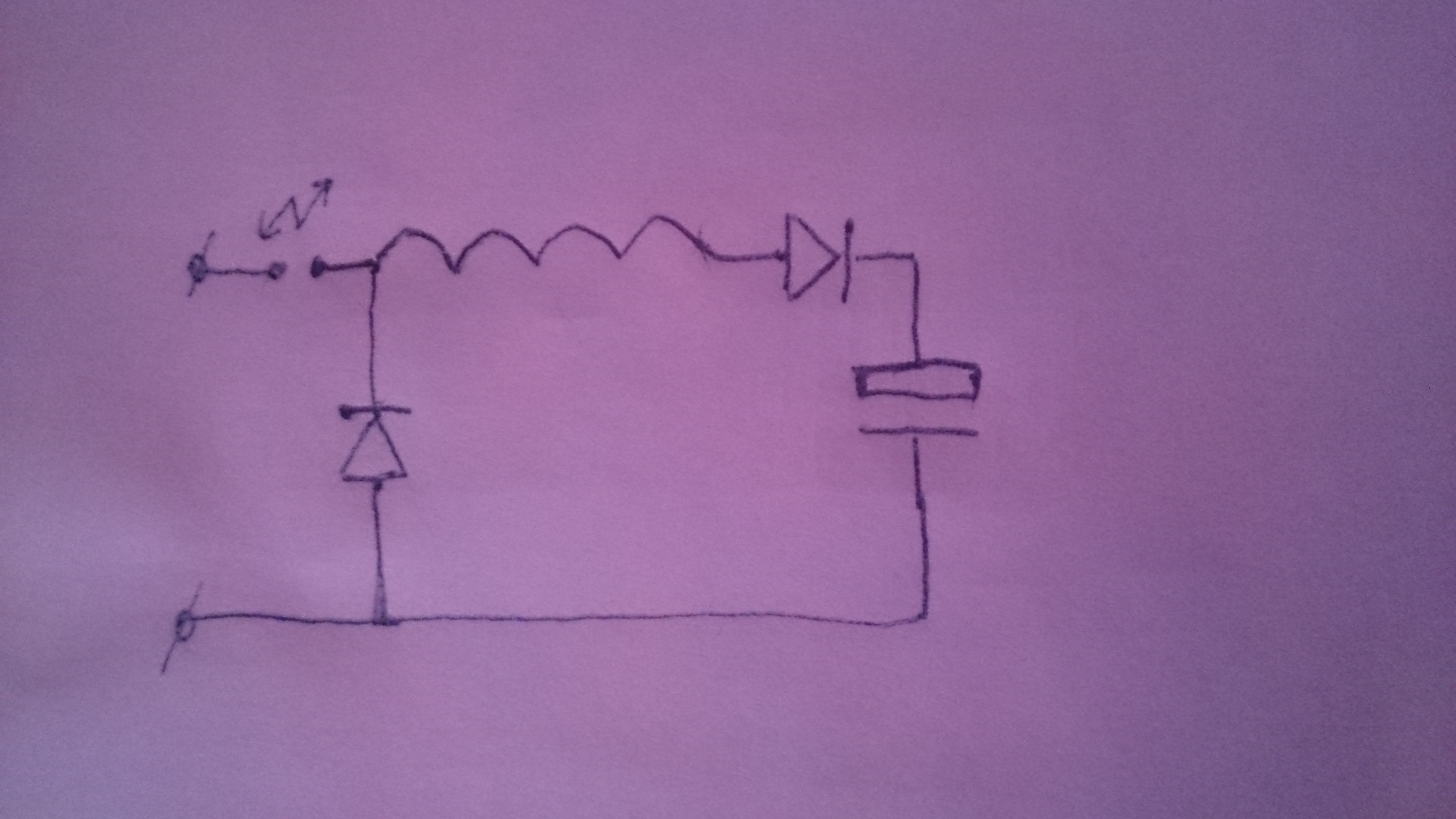

Перерисовал в более привычный вид. Вроде попадался патент индукционного нагрева с похожей схемой.
Тоже на тиристоре.

...Если электрический ток течет через катушку, то образуется магнитный поток.

Электрический проводник, который параллелен магнитному потоку, ускоряет его.

Катушка L1 должна питаться импульсами постоянного тока. В паузах между импульсами накопленная в катушке L1 мощность должна свободно колебаться без отвода, чтобы ускорять магнитный поток в L2 . Эта катушка (L1) должна пульсировать, а так же должна быть гальванически отделена от вторичного контура (L2).

Если постоянный ток протекает через катушку L2 и в это время вокруг L2 работает магнитное пульсирующее поле L1, то в L2 ускоряется магнитный поток, который получен скрещиванием магнитных полей L1 и L2...

Нашел этот патент к схеме Жмелика
