ТЕМА:

-Привет друзья БТГ. И сразу бред.Погодите не всё так просто.Если например через вилку заряжать конденсатор от земли.Конечно при этом электроны текут но уже сама цепь включения нестандартная.Поэтому мне так кажется можно и сказать что без токовый. Теперь хочу раскрыть тайну усилителя тока.Всё очень посто.Усилитель тока это ускоритель электронов.Вот пишут что я немного затянул с показом видио.Да что есть то есть.Но с другой стороны все смотрят видио Капанадзе с его комментариями.И что? Много чего выяснили узнали? На видио работает разрядник это же работает усилитель тока.(ускоритель электронов). Точнее Импульсный ускоритель.

PACABETPA пишет:

Allset пишет:

«Принцип который лежит у всех перед глазами»

Этот принцип-ускорение тока.Для этого прерыватели и высокое напряжение

-Привет друзья. -А иного и нет он единственный.Прерыватель размыкает длинную линию возникает экстра-ток и высокое напряжение.Всё прибавка энергии получена.

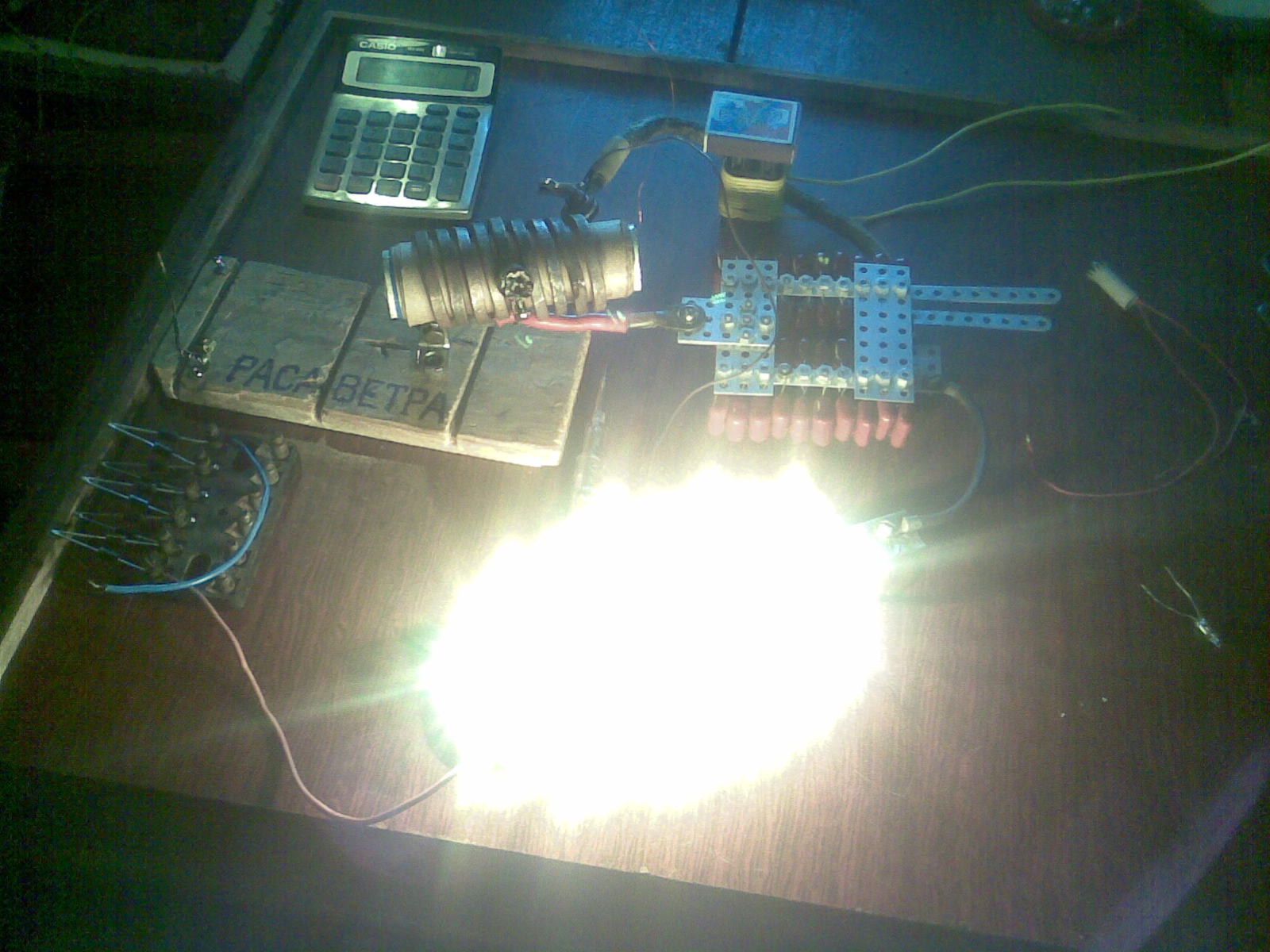

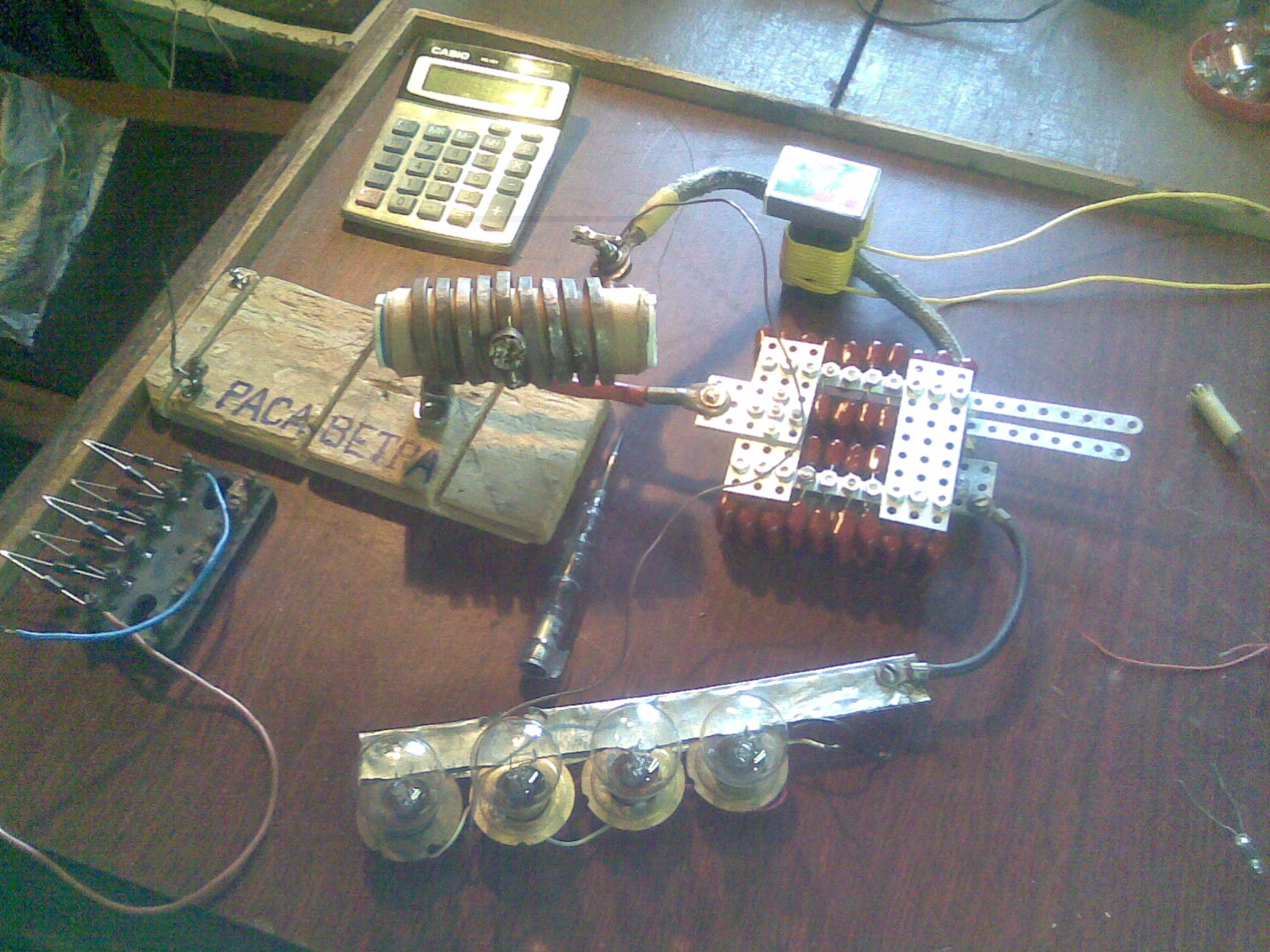

На фото не использую резонанс двух катушек а использовал отрезок (короткий)линии чтобы горели четыре лампы.

Ёмкость 0.033мкф на 2000вольт.Лампочки на 24вольта 60/40 ватт.Включены параллельно.(напряжение на лампочках было около 32вольт) Частота 100000гц(приблизительно)

PACABETPA пишет:

Extint Spin пишет: Расаветра, Вы писали, что Капанадзе владеет секретом триггерного резонанса и упоминали резонанс двух катушек.
В Вашем устройстве это используется?
На двух фото, где Вы оцениваете мощность катушки используется резонанс двух катушек, а в качестве антенны - длинная обмотка?

Привет!На фото не использую резонанс двух катушек а использовал отрезок (короткий)линии чтобы горели четыре лампы.

моя коллекция:


Тезисы Расаветра из архива Mibor

Бифилярная катушка Николы Тесла


Танк. Капа
Резонанс холодного тока. Второй резонанс
Темы от fantom
Зацаринин "Параметрическое генерирование..."
Индукционный резонанс

На фото последовательный резонансный контур с напряжением 200 вольт и током примерно 100 ампер. Питалась схема от пуш-пула и брала 300 ват.Я хотел проверить опытным путём установить примерно габарит генератора.И оказалось что такая маленькая катушка способна генерировать приличную мощность на частоте 120кГц.Ура!

Опыт прост возьмите сетевой транс и сделайте на нём один виток только без изоляции для удобства и закоротите его а вольтметр или осцил подключите на одну четверть витка и увидите что покажет ваш прибор. Потом посчитайте витки вольты в первичной обмотке и сравните с показаниями на четверти витка.

Не лезьте вы в дебри с резонансами на начальной стадии получения энергии из пространства. Резонанс нужен во второй стадии для преобразования.
Вот что пишет Смит. Читайте внимательно.
Только та электроэнергия полезна, величина которой выше значения уровня энергии окружающей среды. Для Центральной Америки продвигаясь с востока на запад и имея даже электростатический вольтметр и определить поток ,то в один тихий солнечный день он может составить 200 000 вольт.
В вечернее время окружающие спады силы потока составляют приблизительно до одной половины дневного значения. В некоторые солнечные активные дни это может достигнуть больше чем в пять раз, чем в обычный день. Окружающая второстепенная энергия в полярных областях составляет приблизительно 500 000 вольт в солнечный тихий день. Фон изменяется в зависимости от места, это влияние северного и южного полюсов и не изменяется по направлению восток - запад.
Как источник электроэнергии, не ионные ( в неактивном состоянии ) электронные пары существуют в огромных количествах повсюду во вселенной. Они берут начало из проявлений Солнечной Плазмы. Когда (вращением или отдельным толчком ) нарушен покой окружающей среды , они выдают магнитную и электрическую энергию. Степень возбуждения ( количество циклов ) определяет уровень активированной энергии. Практические методы их возбуждения заключаются в том, чтобы перемещать катушки относительно магнитов или наоборот. Лучший путь – это пульсация ( резонирующая индукция ) с магнитными полями и волнами около соленоидов.
Резонирующая это не резонансная это уже от меня.

Резонирующая индукция это и есть отклик на воздействие как удар по струне а резонансная индукция подразумевает накопление энергии за счёт синхронного воздействия, что приводит к не затухающим колебаниям и росту амплетуды.

Первичный контур не может быть резонансным по одной причине чтоб получить на вторичном контуре нужное напряжение при сравнительно большем сечении провода а трансформация подвязана к соотношению витки вольты. Сами подумайте если в резонансном контуре будет напряжение в 10кв то какой ток будет в этом индукторе.
Смит говорил что на каждом витке индуктора напряжение от 2кв и выше.

А с чего вы взяли что у Смита ёмкость параллельно индуктору. Ток в первичном контуре не нужен он должен за счёт захвата из среды увеличится во вторичной цепи. Вот в этом пдф-е есть схема и на ней расписаны наминалы деталей задайте себе вопрос зачем диоды такие высоковольтные а накопительная ёмкость намного меньше по вольтажу.
Подсказываю то чего вы не видите это то что толстый провод на вторичке, мало витков, напряжение на вторичке, количество витков на индукторе. Можно ещё много чего написать. Всё дело в том что все подходят к доске Смита как к простому преобразователю только вместо ключа искровик и не понимают откуда должна быть прибавка. Вот и строят разные теории связанные с резонансами и с мифическими частотами.
strannik-2.ru/media/...87/111.jpg

Всё просто, если среда имеет свой уровень заряда или напряжённости то чтоб в среде создать дисбаланс на неё нужно воздействовать уровнем больше чем она имеет. Смит на это указал и показал как сделать разделение среды а именно как получить разные спин вращения. Среда не терпит дисбаланса и стремится к уравновешиванию. Вот так в систему и попадает энергия из среды.
Далее представь себе как работает трансформатор в коротком замыкании а именно есть ли на вторичке напряжение при её кз. Теперь становится понятно по чему диоды нужны вв а ёмкость может быть намного ниже по вольтажу. Чтоб среда получила возмущение по ней нужно ударить резким ударом а не раскачивать плавно. Примеров из нашей жизни валом.
Ещё могу сказать из личного опыта что время востановления среды в моём регионе всегда 2мс. И ещё при этом нет никаких колебаний а всё происходит по экспоненте. Теперь и тут становится понятно зачем вторичная катушка должна быть низкоомной.
Тот патент на который ты ссылаешься туфта. Ну сам подумай зачем говорить о уровне среды и строить девайс с уровнем намного меньше.

Уравновешивания среды(эфир) происходит без колебаний по принципу к примеру если пустить авто накатом по шоссе то она плавно остановится и где в этом случае колебания. Если в системе есть колебания то среде пофигу куда там что движется или колеблется так как среда сбалансирована и не имеет векторных направлений а так же и не имеет начало и конец по этой причине среда не имеет возможности колебаться.
Теперь по пункту:Каждое движение электрона вперед производит магнитный импульс, а каждое
движение назад производит электрический импульс. Наложение электрических импульсов
энергии от таких электронов обеспечивает полезную энергию (мощность). Здесь он говорит не о колебаниях а о спин вращении.
А дальше просто подменяй слово резонанс на резонирующий и ищи не стыковки в высказываниях. Смит дал всю информацию но специально запутал всех или кто то это сделал за него.

частота разрядника в доске Смита не может быть больше чем время востановления проводника после воздействия на него.

Высокая частота нужна только для заряда ёмкости которая разряжается на индуктор до нужного напряжения и из габаритных соображений.

Dynatron:
частота разряда на индуктор посутиможзет быть и килогерц и 40 килогерц... разницы особой нет.
Частота преобразователя заряда емкости первичного контура необязательно высокая, главное чтоб это была реактивка.. Можно и катушкой зажигания накачивать кондеры первички...
Гланый секрет- нельзя использовать китайский аудиокабель. уже лучше медную трубку. а лучше вообще самодельный литцендрат (у меня около 3500 жил провода 0,1) - разница космическая..
Ну есть ещеодин очень важный момент в выходном преобразователе (блокировка отрицательных электронов). но это потом... кто занимается и имеет макет- сначала поставьте нормальный кабель индуктора.

авангард:
Нет частота не должна превышать 500герц. По поводу кабеля я не заметил разницы так как пробовал разные индукторы. Главное чтоб площадь индуктора соответствовала площади вторички. Чем больше площадь вторички тем больше она захватит энергии из среды.
Динатрон скажи какие диоды ты используешь во вторичном контуре.

Если у вас греется индуктор то это говорит только об одном что вы через него прокачиваете большую мощность. Я не понимаю зачем строить обычный преобразователь? Энергия должна появляться на вторичном контуре и уйти в накопительную ёмкость а не гулять между первичкой и вторичкой.

Смит получал энергию во вторичной цепи а не в первичной. Вы ищите энергию в индукторе а там её нет. Индуктор только инициирует процесс а вторичная обмотка работает как ловушка энергии пространства. Смит всё объяснил а кто как понял тот так и пытается собрать или других в вести в заблуждения. Одна из причин это то что все только пытались скопировать то что он показал а показал он только принцип а не рабочую установку, хотя она легко становится рабочей если знать принцип.

Вы так и не поняли откуда и за счёт чего прибавка в доске Смита. Перечитайте ещё раз мои посты и проанализируй.
Задай себе один вопрос зачем во вторичном контуре диоды 100кв да ещё и быстрые а ёмкость накопительная на 8кв.

Смит как раз таки и говорит что не имеет значения что в первичной цепи а именно он говорил про индуктор. Он говорит о сверх проводимости во вторичной цепи за счёт привлечении энергии из пространства на высоких частотах. Индуктор должен передать на вторичную обмотку напряжение виток вольт, к примеру индуктор имеет 5витков и на него подаётся напряжение 10000вольт то тогда на одном витке будет 2000вольт и на вторичной обмотке на каждом витке будет по 2000вольт. А дальше надо мотать нужное количество витков чтоб получить нужное напряжение для взаимодействия с пространством(средой,эфиром кому как удобней). Но это не говорит о том что длина провода во вторичной обмотке может быть какой придётся, длина провода должна ровняться длине импульса в индукторе.

Это говорит только о том что частота следования импульсов не влияет на длину провода во вторичной обмотке а длительность импульса влияет по этой причине длина провода во вторичке должна равняться длительности импульса.

Частота следования импульсов даст количество привлечённой энергии а длительность импульса выбирай по длине вторичной обмотки. Каких либо волшебных частот я не выявил. Нужное условие получить во вторичной обмотке нужное напряжение и всё.

Длина провода в индукторе не имеет значения об этом сам Смит говорил в видео лекциях.
Чтоб получить нужную вам длительность подбирай ёмкость конденсатора и всё. Время разряда ёмкости на индуктор.

Резонансный трансформатор это такой перевод или слегка подправленный а в оригинале это резонирующий трансформатор.

А кто вам сказал что ёмкость стоит параллельно индуктору? Ёмкость заряжается от вв источника и разряжается через искровой промежуток на индуктор.

Inako:
Как пишет Смит - это происходит за счет квадратичного усиления магнитного потока индуктора при его импедансе, стремящемся к нулю

авнгард:
вот что пишет Смит:
“Щелкающее” устройство (реактор L – 1 Соленоид) пульсирует тогда, когда оно обеспечено резонансным индукционным импульсом, в свою очередь это “щелкает” по электронам в катушке L – 2 ( реагент ). Поступающая энергия в L – 1 разделяется по количеству витков катушки. Индуцированная магнитная пульсация в свою очередь “щелкает” по электронам в каждом витке L – 2. Если больше витков присутствует в L – 2, чем в L – 1, то это является чистой выгодой и подарком энергии, как демонстрирует представленный выше эффект домино. Соотношение емкости и индуктивности в резонансном контуре определяет резонансную частоту, когда устройство получает импульсы от внешнего источника энергии. Для защиты от электрического потенциала резонирующие системы должны иметь защитную оболочку.

1. Выберите частоту с учетом экономии размера устройства.
a. Используйте радиочастоту выше 20 000 Гц.
b. Используйте естественную частоту (у соленоидов есть и емкость и индуктивность), равную длине провода в катушке для желательной частоты.
c. Длина провода может быть равна одной четверти, половине или полной длине волны.
d. Подгоните длину провода ( в футах ), используя следующее: если используется длина провода, равная одной четверти волны, то разделите 247 на желаемую частоту (желателен мегагерцовый диапазон ). Если используется длина провода равная половине длине волны, то 494 делится на желаемую частоту. Если используется полная длина волны, то 998 нужно разделить на желаемую частоту.
e. Длина провода в метрах :
Одна четвертая длины волны – раздели 75,29 на частоту в МГц.
Половина длины волны – раздели 150,57 на частоту в МГц.
Полная длина волны – раздели 304,19 на частоту в МГц.
2. Определите количество витков, относительно увеличения количества витков устанавливается и функция. В соленоиде L – 1 каждый виток делит входное напряжение на количество витков.
В соленоиде L – 2 получающееся напряжение - поделенное входное напряжение от L – 1 индуцированное в каждый виток L – 2, приводя к аддитивному ( увеличение ) процессу. Например, если входное высоковольтное напряжение L – 1, полученное из модуля с низкой силой тока, составляет 2 400 вольт и L – 1, например имеет 10 витков. Тогда каждый виток L – 1 будет иметь 240 вольт магнитной индукции, которая передаст 240 вольт электричества каждому витку в L – 2. L – 2 может иметь один виток или более, например от 100 до 500 и более витков. В 100 витках будет получено 24 000 вольтов. В 500 витках - 120 000 вольтов.
3. Определите высоту и диаметр устройства соленоида. Больший диаметр соленоида даст меньше число витков, и уменьшение (понижение) высоты. В случае L – 2 это приводит к понижению усиления индуцированного напряжения от L – 1.
4. Например, 24.7 МГц желательная частота выхода из L – 2. Длина одной четверти волны была бы определена так : 247 разделить на 24.7, что равняется 10 футам провода. Число витков будет коэффициентом усиления. Соленоид может быть намотан на полихлорвиниловой трубе стандартных размеров или куплена у поставщика. Поставщик обычно – небольшие источники снабжения радиодеталями ( радиорынки, радиомагазинчики ). Когда длина определена и количество витков выбрано, можно приступать к следующему шагу. Например, позвольте каждому витку L – 1 иметь 24 вольта и нужно получить на выходе L – 2 напряжение 640 вольт. Поэтому L – 2 должна иметь 26.67 витков. Это будет решением при условии, когда длина провода выбрана как одна четверть длины волны и равна 10 футам. Количество дюймов в 10 футах равно 120. Согласно схеме “A” определим следующее большее количество витков (находящееся между 20 и 30 витками при 2 дюймовом диаметре соленоида ). Это говорит нам как использовать 2 дюймовый соленоид.

Смит указывал на уровень заряда среды чтоб не пытались воздействовать на неё меньшем потенциалом. Сами посудите получится у вас упорядочить заряженный хаос с потенциалом в 200кв импульсами или любым другим видом источника с потенциалом 1-10кв. Это будет как слону дробинка.
По этой причине он и строил вв преобразователи а дальше он понижал потенциал до нужного вольтажа с огромным током.

...энергию Смит сливал в ёмкость и не давал ёмкости зарядится больше чем нужно путём отбора на нагрузку и понижением питания задающей цепи он регулировал скорость заряда ёмкости.

Если вы имеете хоть малейшее представление в практике то я вам дал бы простой совет как провести простой опыт где вы сами всё увидели бы что даже в кз витке напряжение не исчезает. Даже при частоте сети.

Опыт прост возьмите сетевой транс и сделайте на нём один виток только без изоляции для удобства и закоротите его а вольтметр или осцил подключите на одну четверть витка и увидите что покажет ваш прибор. Потом посчитайте витки вольты в первичной обмотке и сравните с показаниями на четверти витка.

Всем известная схема Капанадзе показана мною так как надо было её изначально автору представлять то есть ясно и понятно. Что мы имеем по схеме? Два контура работающие на разных частотах имеющие общий конденсатор отчего видимо и возникает параметрический резонанс.А где параметрический там и мощность.А я уже говорил о важности двух контуров только о частотах умалчивал думал сами догадаются.

Это тоже резонанс но биений двух частот. Проще говоря очень жёсткая обратная СВЯЗЬ. И чем сильнее она будет тем лучше в данном генераторе.

vovan11 пишет:Открою секрет хорошим пацанам.
 Реактивку тока с контура можно и НУЖНО!!! снимать тоже реактивкой.Причем в определенный момент... Вы тем самым бестоковый высоковольтный импульс(обратку) насыщаете токовой реактивкой (типа любовь у них), и заряжаете емкость вмиг!
