ТЕМА:

Думаю, эта схема и даст сложение

Rivaros пишет:

Тор пишет: 1. ... Расаветра такого подключения минуса электролита не показывал...
2. ЭДС дает ИП... ЭДС самоиндукции дает катушка... Обрати внимание на первую из трех схем... там розовой линией нарисован путь ЭДС самоиндукции, а серой линией указан путь ЭДС... и посмотри где они складываются... так же светлосерым нарисован диод включенный параллельно ИП... все это надо рассматривать вкупе с работой ключа (пропускает-не пропускает)...

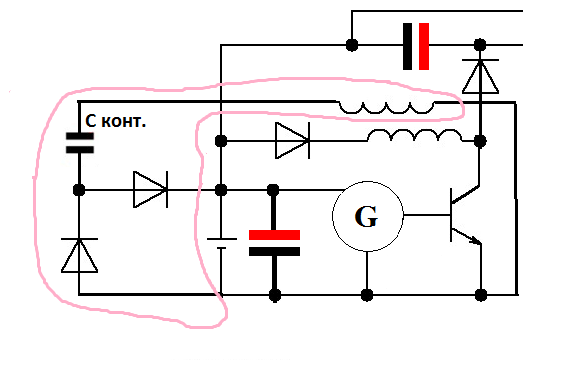

1. Показывал, ответ НЕ Квадрату - 40% схемы.
2. ЭДС формируется на катушке (вспомните свое видео с диодом), где питание на кондер 1 концом. Далее U на кондере можно складывать с питанием.

2. не совсем согласен... в той схеме цепь всё равно замыкается с минуса аккума через ключ в точку соединения катушки и диода (клапана)... но именно с такой схемой включения электролита получилось 501В...

Rivaros пишет: Думаю, эта схема и даст сложение

Так это ж схема бустерного повышающего преобразователя и есть!)) Перерисуй эту схему нормально без исправлений и получишь вот эту схему из моего поста ранее:

Не верно, схема сложения источника питания и напряжения на конденсаторе. В схеме бустера это заряд емкости без источника.

Rivaros пишет: Не верно, схема сложения источника питания и напряжения на конденсаторе. В схеме бустера это заряд емкости без источника.

абсолютно согласен с тобой, что бустер это только часть схемы Расаветра... повторюсь это "скелет" всей схемы... надо чтоб "скелет" оброс "мясом")))... А схема Неквадрат 2015 - это схема бустера и есть))

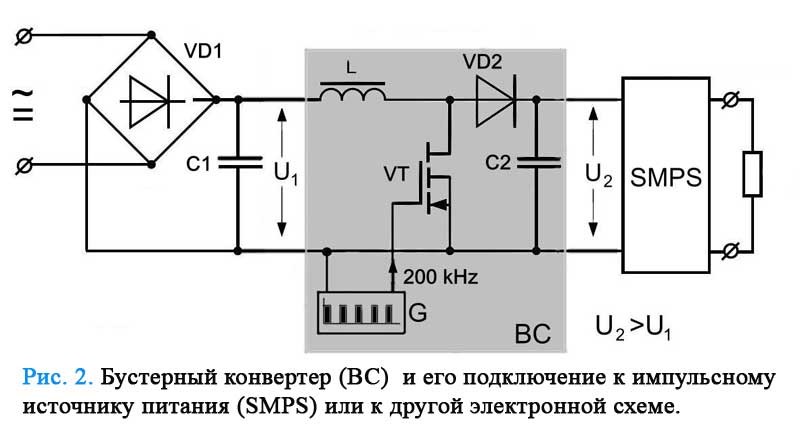

Rivaros, про вторую часть... обрати внимание на схему, к ней подключен импульсный источник питания SMPS... а к его выходному напряжению подключено сопротивление, т.е. нагрузка... в качестве нагрузки может быть TVS (или ТДКС)... т.е. можно получить ВН... соответственно далее высокую часть можно собрать по схеме которую давал сам Расаветра и подключить её к первичке... т.е. можно собрать первичный контур запитанный с бустера... на схеме приведенной ниже L - это как вторичка L2 у Расаветры...

вот схема Расаветра для организации ВВ части:

Это подсказка для второго этапа.

Можно обдумать вариант. когда вторичка это колебательный контур , как на фото Расаветра, вставить в контур нагрузку . Низкоомный резистор и с него снимать мощность. Но можно вместо резистора два встречно включенных диода и последовательно с одним из диодов включить аккумулятор или конденсатор и от КК батарея будет подзаряжаться.

vpk пишет: Можно обдумать вариант. когда вторичка это колебательный контур , как на фото Расаветра, вставить в контур нагрузку . Низкоомный резистор и с него снимать мощность. Но можно вместо резистора два встречно включенных диода и последовательно с одним из диодов включить аккумулятор или конденсатор и от КК батарея будет подзаряжаться.

Приветствую Вас VPK, Расаветра писал, что у него нет колебательных контуров... роль вторички: Вы когда нибудь искрили на индуктор внутри которой находится вторичка как у ТТ или качера? если да, то наверно заметили что если к незаземленным концам вторички поднести например отвертку, то на неё пробивает стример ВВ... так вот представьте, что по вторичке L2 (если применительно к схеме РВ) с ИП идет пульсирующая постоянка например с частотой 50кГц (т.е. работатет бустерный повышающий преобразователь) энергия накапливается в накопительном конденсаторе (электролите)... и если к существующему в L2 процессу добавится энергия от работы L1 первичного контура - ВВ с частотой 50Гц (я думаю частоты должны быть кратными), то.......

vpk пишет: Можно обдумать вариант. когда вторичка это колебательный контур , как на фото Расаветра, вставить в контур нагрузку . Низкоомный резистор и с него снимать мощность. Но можно вместо резистора два встречно включенных диода и последовательно с одним из диодов включить аккумулятор или конденсатор и от КК батарея будет подзаряжаться.

[/quo

Если применять ВВ блок на ТДКС или ТВС в первичном контуре (как советует Расаветра), то схема будет иметь несколько другой вид...

Дорисовал. Подождем,может Расаветра что скажет?

Коллеги, а чего добиваемся?
Не зная принципа, гадать по схеме и констругтиву - сомнительно.
В предпосте выложил мысли, наверное не понятно...

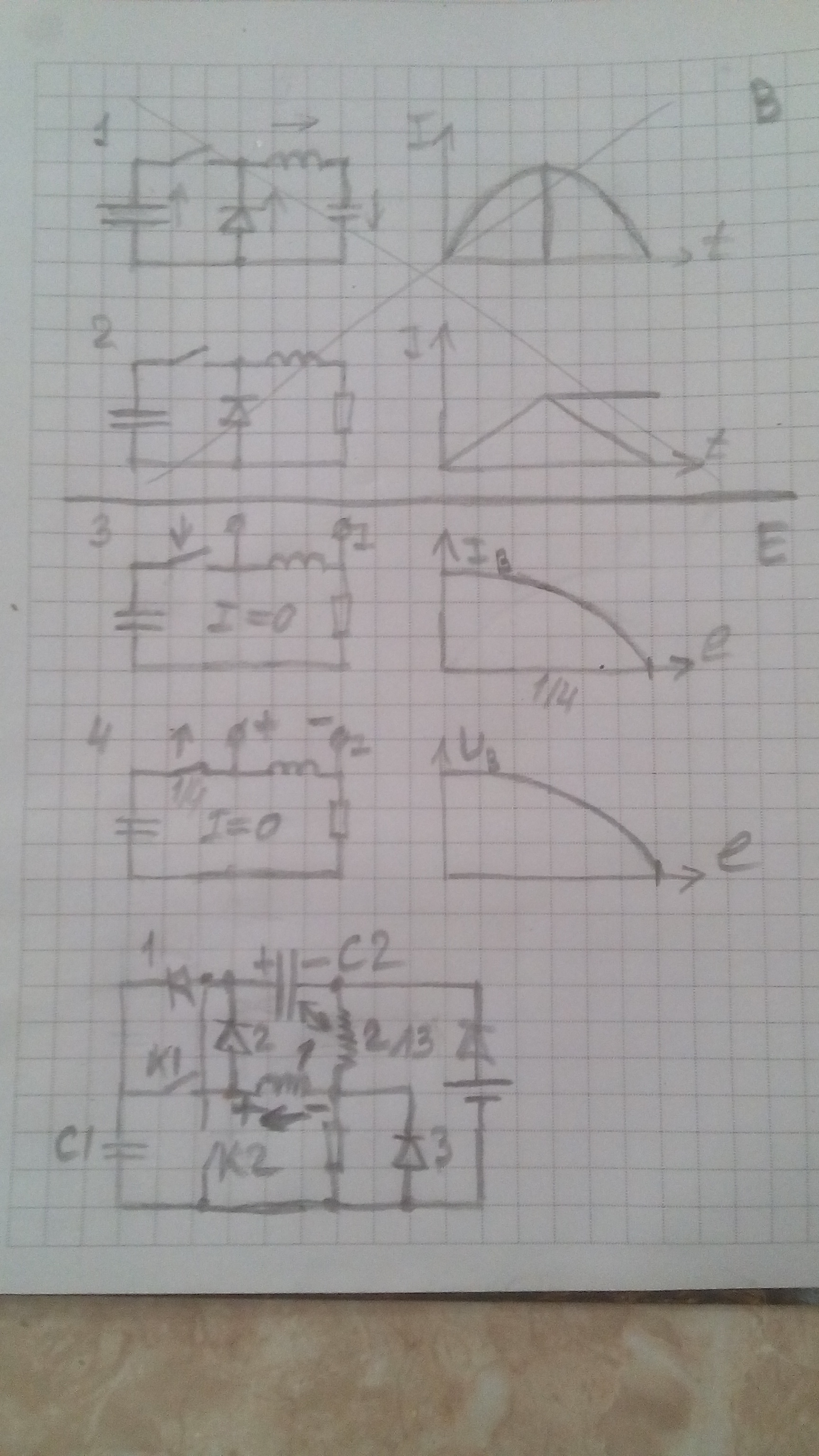

Магнитные взаимодействия (1, 2) не подходят.
3 - момент включения. На графике распределение тока по длине индуктора. Ток от емкости. Про распределение потенциала здесь нес смысла говорить.
4 - момент выключения, спустя время 1/4 длины индуктора. На графике распределение потенциала - на куске толстого, почти без индуктивности провода потенциал контурного. Круто!
Но этот импульс еще нужно поймать, слишком уж он резкий. Для этого служит вторичка, как линия задержки.
С расположением электролита и вторички еще подумать. Если как представлено, то АКБ шунтирует контурный. Либо, добавлять к АКБ диод

Извиняюсь, хотел рисунок поправить в предыдущем моем сообщении, а время редактирования закончилось.
