ТЕМА:

Rivaros пишет: Не верно, схема сложения источника питания и напряжения на конденсаторе. В схеме бустера это заряд емкости без источника.

абсолютно согласен с тобой, что бустер это только часть схемы Расаветра... повторюсь это "скелет" всей схемы... надо чтоб "скелет" оброс "мясом")))... А схема Неквадрат 2015 - это схема бустера и есть))

Rivaros, про вторую часть... обрати внимание на схему, к ней подключен импульсный источник питания SMPS... а к его выходному напряжению подключено сопротивление, т.е. нагрузка... в качестве нагрузки может быть TVS (или ТДКС)... т.е. можно получить ВН... соответственно далее высокую часть можно собрать по схеме которую давал сам Расаветра и подключить её к первичке... т.е. можно собрать первичный контур запитанный с бустера... на схеме приведенной ниже L - это как вторичка L2 у Расаветры...

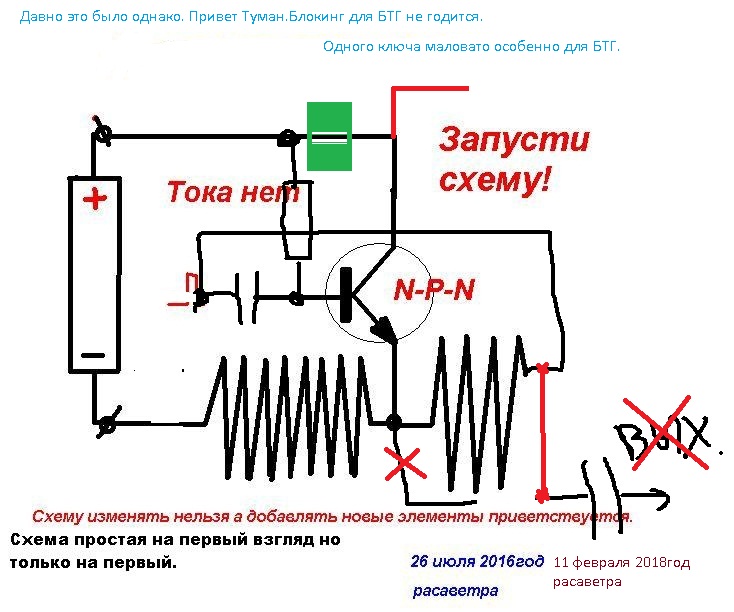

вот схема Расаветра для организации ВВ части:

Это подсказка для второго этапа.

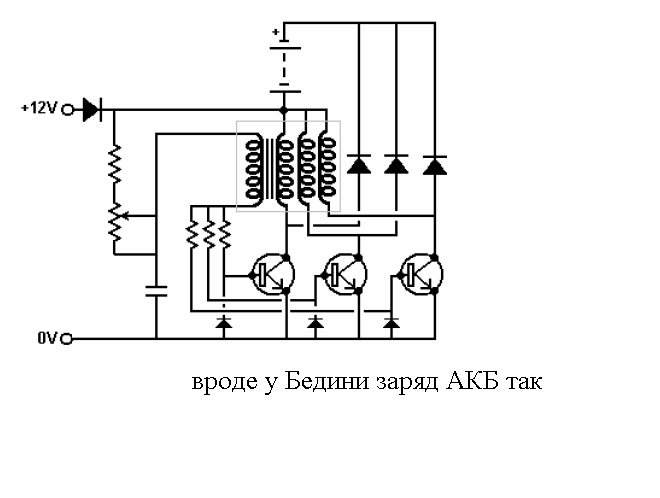

Можно обдумать вариант. когда вторичка это колебательный контур , как на фото Расаветра, вставить в контур нагрузку . Низкоомный резистор и с него снимать мощность. Но можно вместо резистора два встречно включенных диода и последовательно с одним из диодов включить аккумулятор или конденсатор и от КК батарея будет подзаряжаться.

vpk пишет: Можно обдумать вариант. когда вторичка это колебательный контур , как на фото Расаветра, вставить в контур нагрузку . Низкоомный резистор и с него снимать мощность. Но можно вместо резистора два встречно включенных диода и последовательно с одним из диодов включить аккумулятор или конденсатор и от КК батарея будет подзаряжаться.

Приветствую Вас VPK, Расаветра писал, что у него нет колебательных контуров... роль вторички: Вы когда нибудь искрили на индуктор внутри которой находится вторичка как у ТТ или качера? если да, то наверно заметили что если к незаземленным концам вторички поднести например отвертку, то на неё пробивает стример ВВ... так вот представьте, что по вторичке L2 (если применительно к схеме РВ) с ИП идет пульсирующая постоянка например с частотой 50кГц (т.е. работатет бустерный повышающий преобразователь) энергия накапливается в накопительном конденсаторе (электролите)... и если к существующему в L2 процессу добавится энергия от работы L1 первичного контура - ВВ с частотой 50Гц (я думаю частоты должны быть кратными), то.......

vpk пишет: Можно обдумать вариант. когда вторичка это колебательный контур , как на фото Расаветра, вставить в контур нагрузку . Низкоомный резистор и с него снимать мощность. Но можно вместо резистора два встречно включенных диода и последовательно с одним из диодов включить аккумулятор или конденсатор и от КК батарея будет подзаряжаться.

[/quo

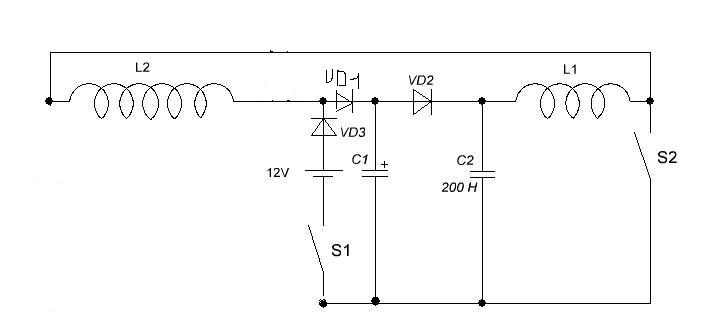

Если применять ВВ блок на ТДКС или ТВС в первичном контуре (как советует Расаветра), то схема будет иметь несколько другой вид...

Дорисовал. Подождем,может Расаветра что скажет?

Коллеги, а чего добиваемся?
Не зная принципа, гадать по схеме и констругтиву - сомнительно.
В предпосте выложил мысли, наверное не понятно...
Магнитные взаимодействия (1, 2) не подходят.
3 - момент включения. На графике распределение тока по длине индуктора. Ток от емкости. Про распределение потенциала здесь нес смысла говорить.
4 - момент выключения, спустя время 1/4 длины индуктора. На графике распределение потенциала - на куске толстого, почти без индуктивности провода потенциал контурного. Круто!
Но этот импульс еще нужно поймать, слишком уж он резкий. Для этого служит вторичка, как линия задержки.
С расположением электролита и вторички еще подумать. Если как представлено, то АКБ шунтирует контурный. Либо, добавлять к АКБ диод

Извиняюсь, хотел рисунок поправить в предыдущем моем сообщении, а время редактирования закончилось.

vpk пишет: Извиняюсь, хотел рисунок поправить в предыдущем моем сообщении, а время редактирования закончилось.

Extint Spin, VPK... у меня вот такая схема вырисовывается... G1 с регулировкой частоты и скважности...

Да, Тор, примерно так я и предполагал - раньше...
как видишь, вчера меня иная идея "торкнула"

Тор, А как нагрузка по одному проводу будет работать, или что то не дорисовано или через емкость обмоток Тр?

vpk пишет: Тор, А как нагрузка по одному проводу будет работать, или что то не дорисовано или через емкость обмоток Тр?

Приветствую Вас VPK, эта схема "сырая", для обсуждения, и рисовал её стараясь быть близко к постам Расаветры... подключение нагрузки на общий минус я полагаю не следует делать... рука так и хочет дорисовать в схему "землю"))... но Расаветра говорил, что нет у него её... надеюсь, что Расаветра увидит схему и внесет в неё некоторые корректировки...
