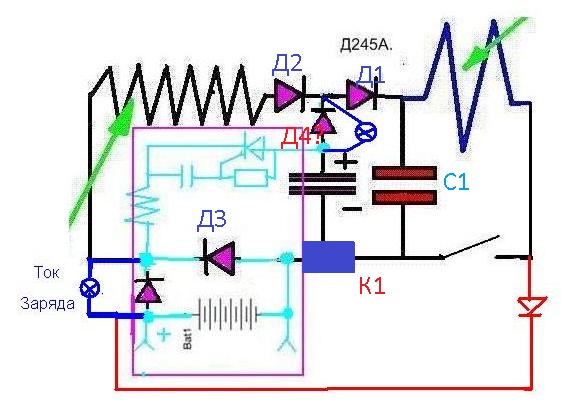

-Д2 или Д3 один лишний.Д4 это что-то вы добавили лишнее. Ещё раз показываю цепь заряда С1. Внимание: -Вторичка -К1 и С1.(Электролит обходим когда заряжается С1)Заряд С1 происходит после закрытия ключа.(по схеме большого). Но это не полная схема. Есть ещё вторая цепь тоже с ключиком.На схеме условно обозначена как К1.

Странно, что РВ проявил свое участие при размещении схемы от vpk, что? она более подходит для хождения по кругу? По мне - так более понятна схема Ривароса. А у vpk и крайний правый по схеме диод не даст работе, а РВ про это молчит. Как и про мои исправления схемы Ривароса.

кому еще не безразлична тема:

Особый интерес представляет процесс прерываний тока в цепи индуктора
Отставленная цепь - смотрите последние посты Тумана

для людей с запрограммированной психикой пиши не пиши – всѐ едино:
такие ничего не способны понять, осознать и принять, тем более что-то не
входящее в рамки их примитивных представлений. Единственное, что зомбированные люди умеют,
так это спорить и грубить. Отстаивать с пеной у рта вложенные в них программы.

источник

Что- то мне это напоминает...
Автор раскидал множество подсказок. Вот только сложить их...

Расаветра, оцените, пожалуйста, мой прогресс в прохождении "квеста"

Extint Spin пишет: Что- то мне это напоминает...

А чё напоминает???

Extint Spin пишет: Что- то мне это напоминает...
Автор раскидал множество подсказок. Вот только сложить их...

Расаветра, оцените, пожалуйста, мой прогресс в прохождении "квеста"

У Danunax лучше решение
Если кто сохранил его схему...

berserk пишет: ... У Danunax лучше решение...

Ни то и ни другое не подойдет - нет сложения напряжения.

Rivaros пишет:

berserk пишет: ... У Danunax лучше решение...

Ни то и ни другое не подойдет - нет сложения напряжения.

А зачем складывать напряжения?

berserk пишет: ...А зачем складывать напряжения?

Для повторения схемы Расаветры - это одно из условий. Если что-то придумывать свое. тогда не важно.

Rivaros пишет:

berserk пишет: ...А зачем складывать напряжения?

Для повторения схемы Расаветры - это одно из условий. Если что-то придумывать свое. тогда не важно.

На одном из элементов надо поднять напряжение, а не складывать
По условиям задачи, это усилитель тока, а не напряжения

Rivaros пишет:

berserk пишет: ...А зачем складывать напряжения?

Для повторения схемы Расаветры - это одно из условий. Если что-то придумывать свое. тогда не важно.

-Привет Риварос. Верно что напряжения складываются.(или увеличение напряжения) Автолюбитель Чобанов тоже складывает на практике и получается от этого прибавка.Правда КПД мальнький.

Ну если всё так верно, то засветите рабочее устройство с объяснением принципа

Danunax пишет: ...я давал конкретно рабочие схемы ...

Коля, схемы то рабочие, но выход может и не дотянет. здесь подход другой нужен.
Несколько диодов, транзисторов-ключей, пара катушек и конденсаторов, столько схем можно наваять. Нужна схема с получением "новых" возможностей. Да и имея схему, ее настроить тоже не легко, необходимо и номиналы элементов подбирать и учитывать разные нюансы.

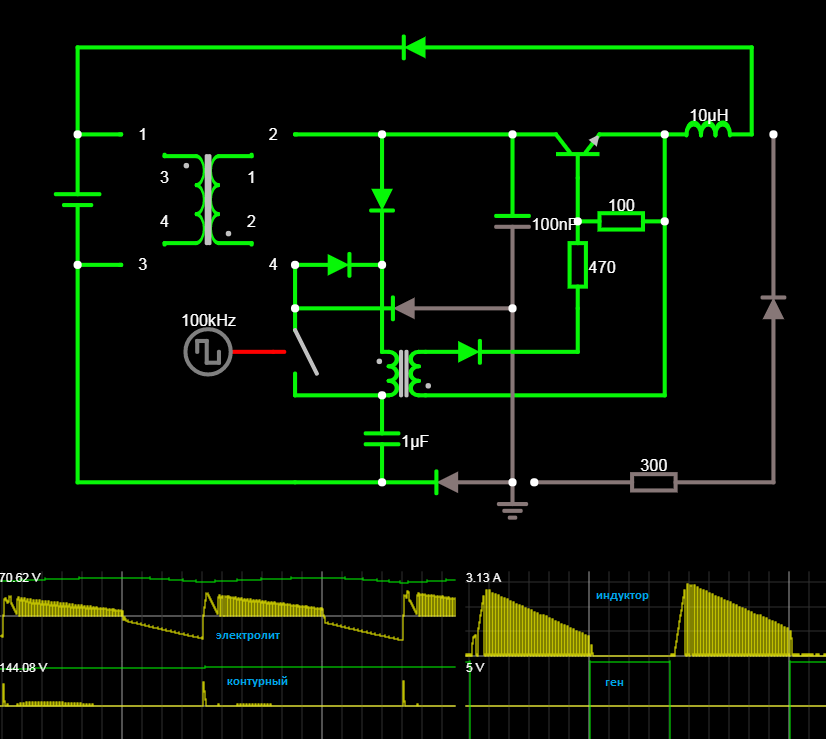

это схема из ветки по Болгарскому автолюбителю, кто то когда то её размещал...:

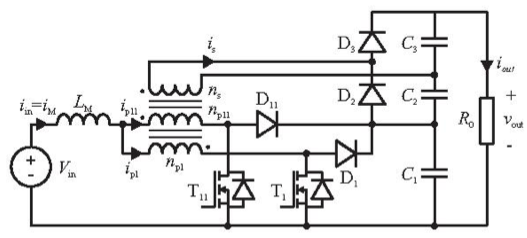

вот другая схема,общая:

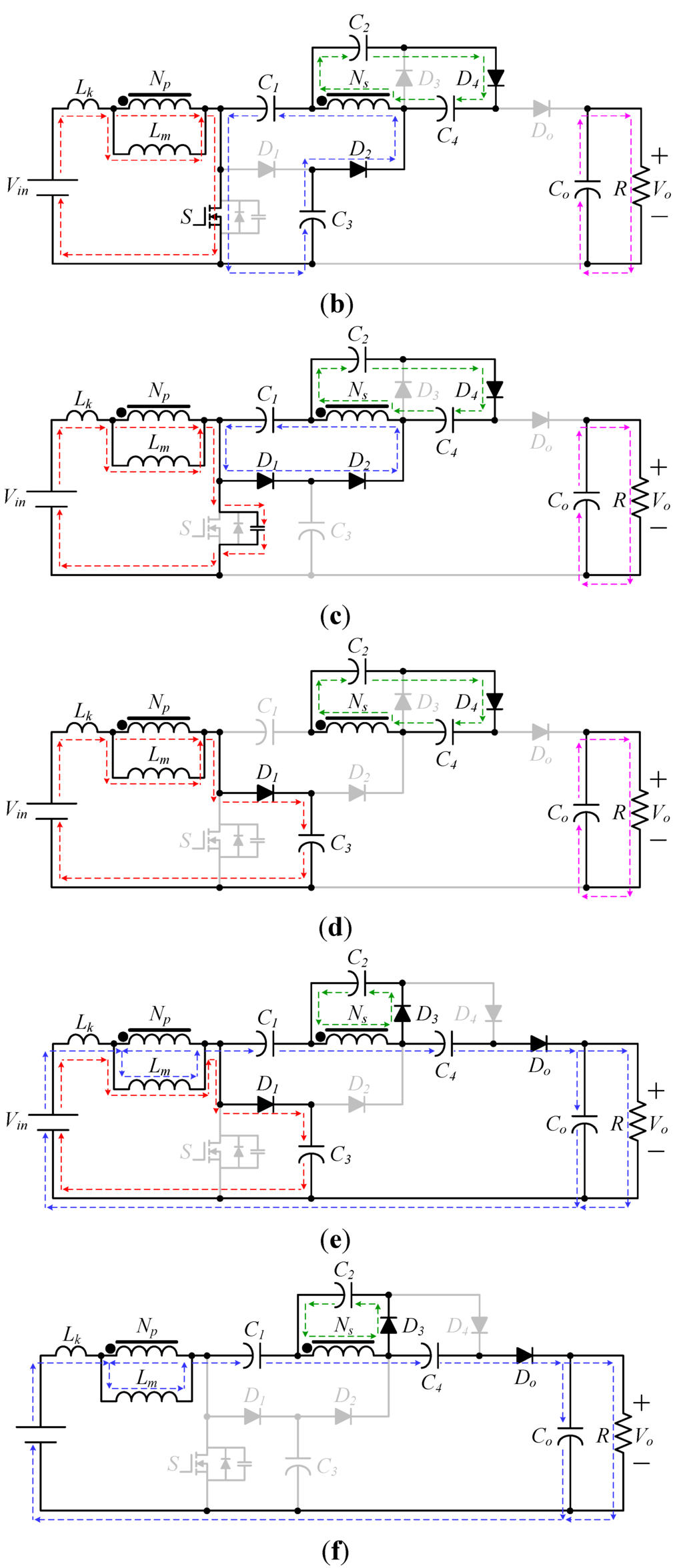

а вот разбор работы общей схемы, по этапам работы:




Есть некоторые аналогии со схемой РВ...

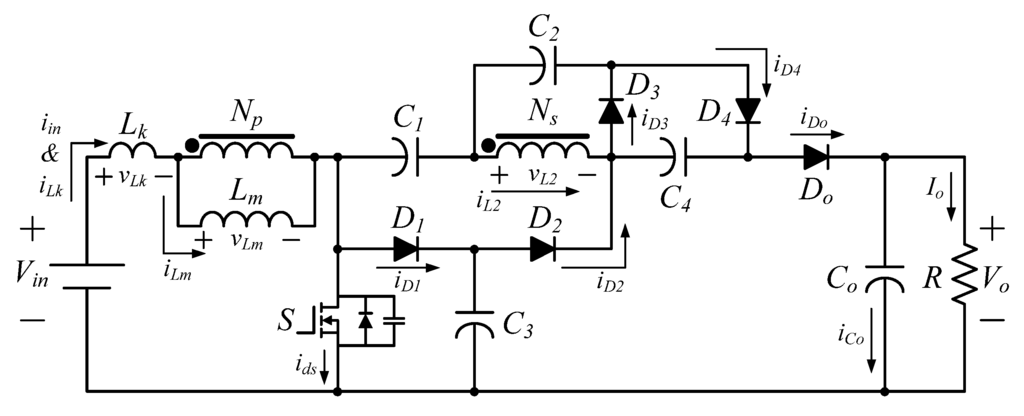

И вот еще одна схема - это та же Общая схема с распределением токов:
