Vikt1 пишет: Это параллельно поверхности из которой "торчит" полюс ездил датчик?

Именно так.

С уважением

Vikt1 пишет: Т е на полюсном торце вырисовывается еще какая то симметричная структура?

Именно так. Причем видна она только при хорошем разрешении по напряженностям. Если поставить изолинии через 50 единиц то будут обычные окружности. А такие вот необычности хорошо видны только при изолиниях через 1 единицу. Это примерно 0.4 Гаусса.

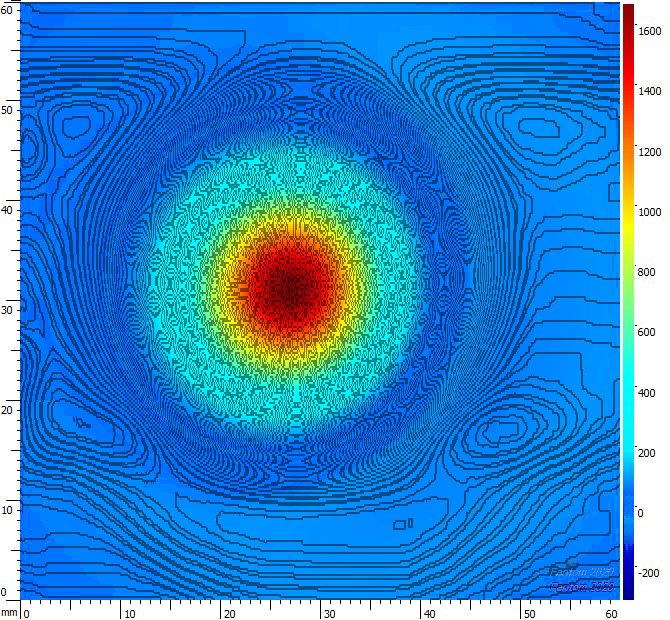

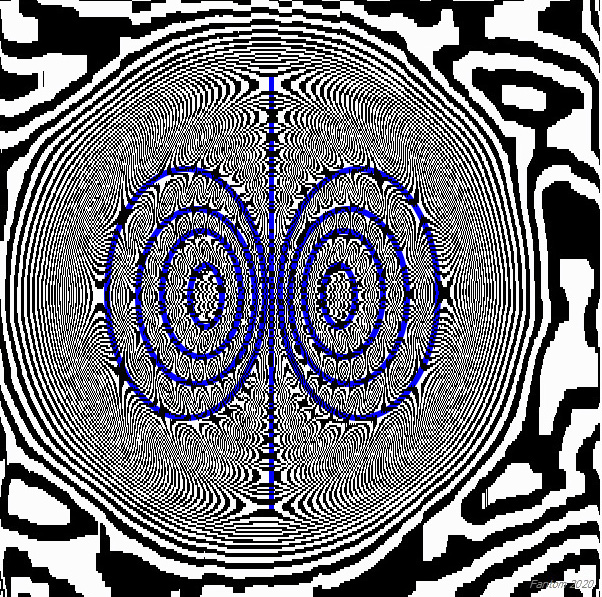

В посте #61403 добавил картинку изолиний с дорисованной формой структуры. Мне кажется, что забавно вышло.
Если это все же какая то сложная ошибка сканирования или пост обработки, то уж очень в тему как то она получилась...

С уважением

Осталось сделать тоже с неодимовым магнитом в виде шара и, главное, просканировать экватор.
Если, конечно, имеется в наличии....
И, если возможно, сравнить с картинкой от визуализатора магнитного поля...
Типа такой: mirmagnitov.ru/produ...6629259014

A-tac пишет: Осталось сделать тоже с неодимовым магнитом в виде шара и, главное, просканировать экватор.
Если, конечно, имеется в наличии....

Нет шарика нет. Есть веретено. Попробуем его.

И, если возможно, сравнить с картинкой от визуализатора магнитного поля...

Эта пленка бинарна по сути. Микрокапсулы ферромагнетика в жидкости между прозрачной пленкой и темной подложкой.
Если стоит вертикально (пучность поля) то цвет темный. Если горизонтально то отражение - цвет светлый. Промежуточных состояний практически нет. То есть на ней видны только резкие неоднородности. Применять можно только за неимением лучшего.

С уважением

Vikt1 пишет: Не верю я в такие ошибки, да еще симметричные. Интересно, не пропадут при повторном сканировании, мало ли, устранят косяки обсчета проявления нашего мира

Не пропали. Противоположный полюс того же магнита.




P.S.
Советую обращать внимание на шкалы размеров снизу и слева. Напомню, что размер магнита 10х10х10мм
расположен он примерно в центре скана.

Здравствуйте , Фантом . А боковую стенку магнита , там где стенка Блоха , во бы было интересно ? С уважением .

Ник пишет: Здравствуйте , Фантом . А боковую стенку магнита , там где стенка Блоха , во бы было интересно ? С уважением .

Приветствую ! Совпали. Мне тоже было интересно

С уважением

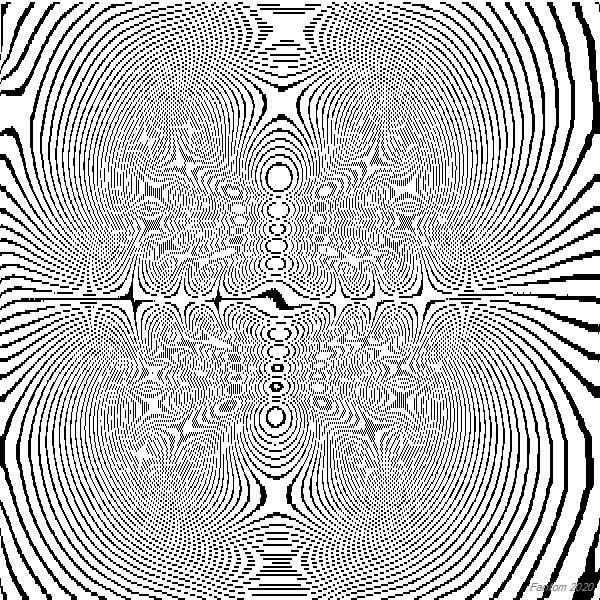

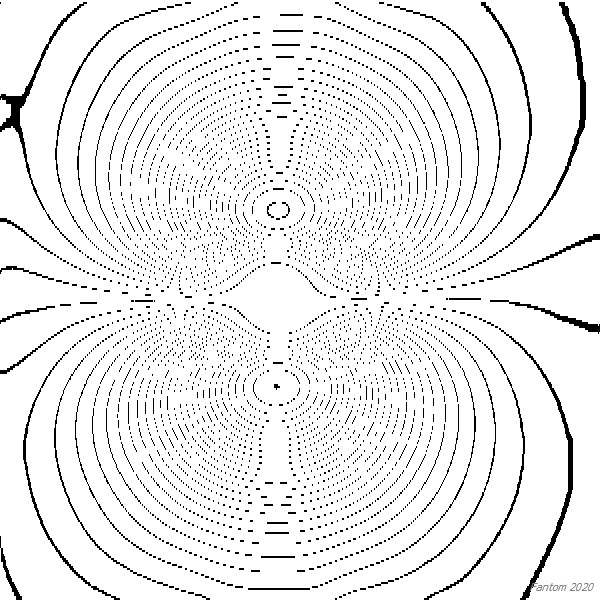

Изолинии напряженности магнитного поля неодимового кубического магнита 10х10х10мм

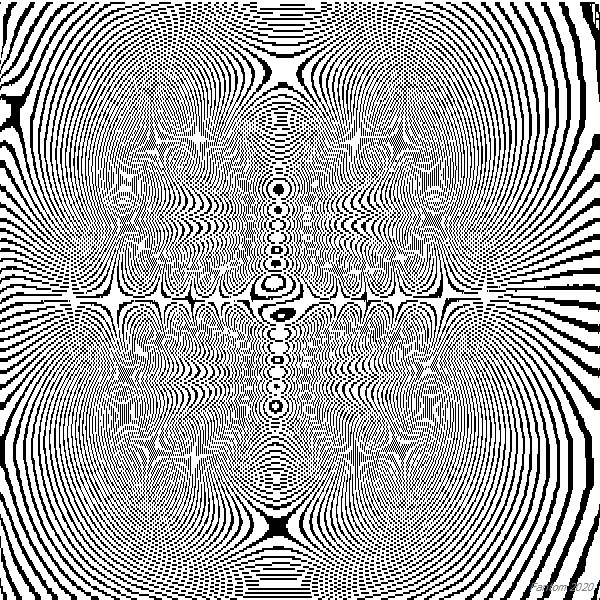

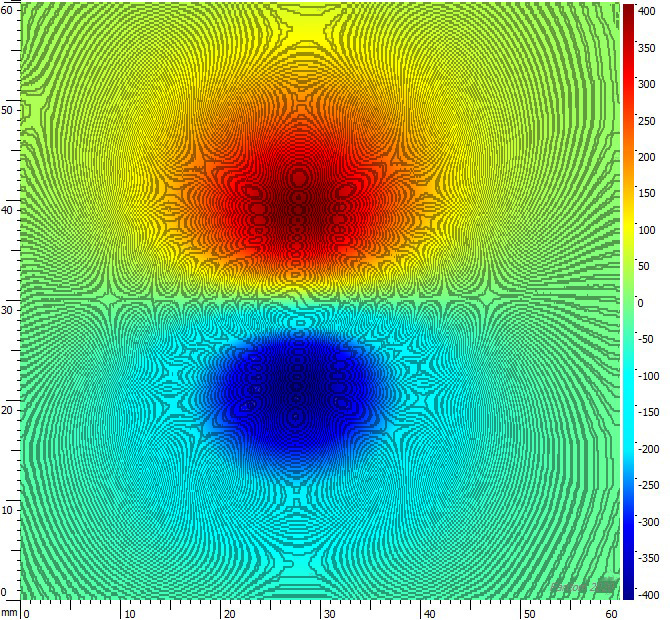

Сенсор top - вектор поля перпендикулярен боковой грани, между полюсами. Вид сбоку на экватор.



P.S.
Советую обращать внимание на шкалы размеров снизу и слева. Напомню, что размер магнита 10х10х10мм
расположен он примерно в центре скана.

То есть вид сбоку на экватор напоминает букву ӕ древнерусской буквицы?....
А на 3 линиях можно и инь-ян увидеть...
Много ещё чего надо восстанавливать....

По моим наблюдениям важное все делают одиночки А большие коллективы требуют включить
Их в соавторы

По графику видно что самое большое напряжение в центре поля.На скане одного полюса там изолиний больше.

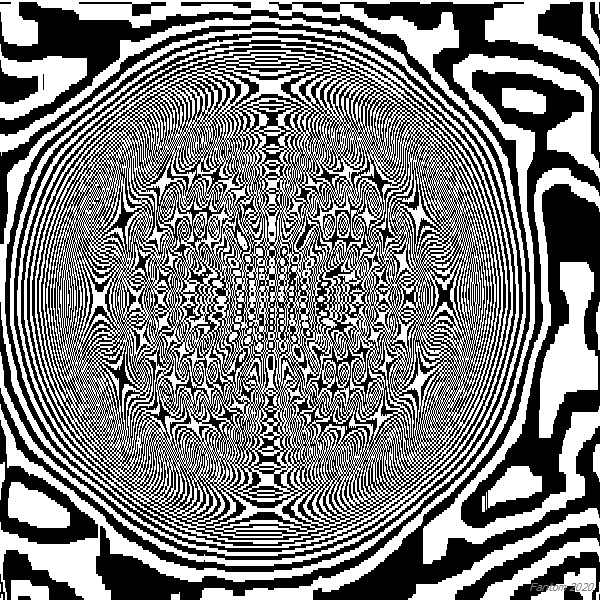

Изолинии напряженности магнитного поля неодимового кубического магнита 10х10х10мм

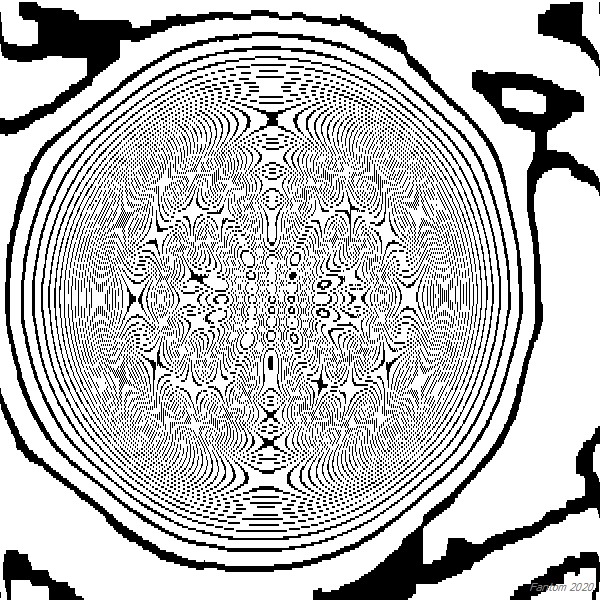

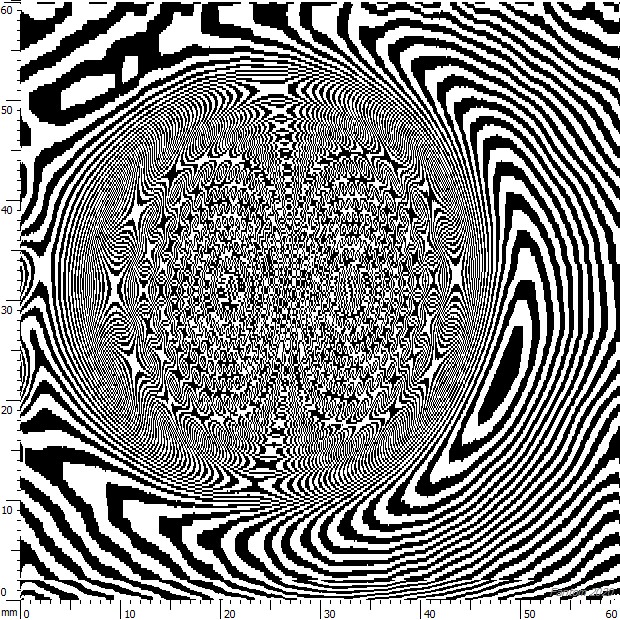

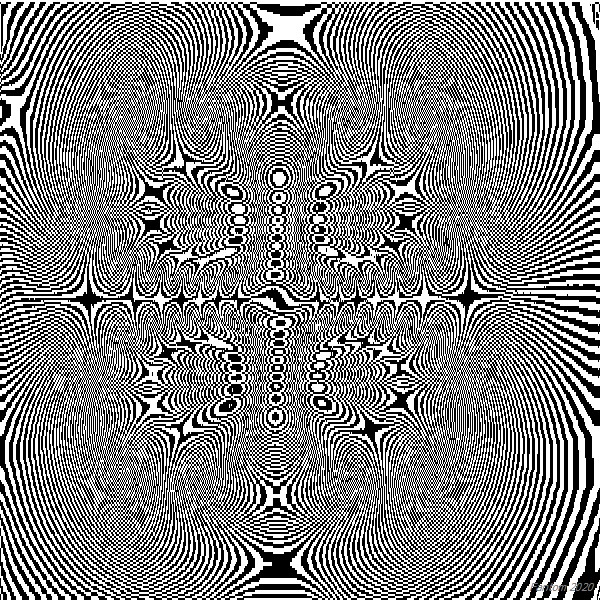

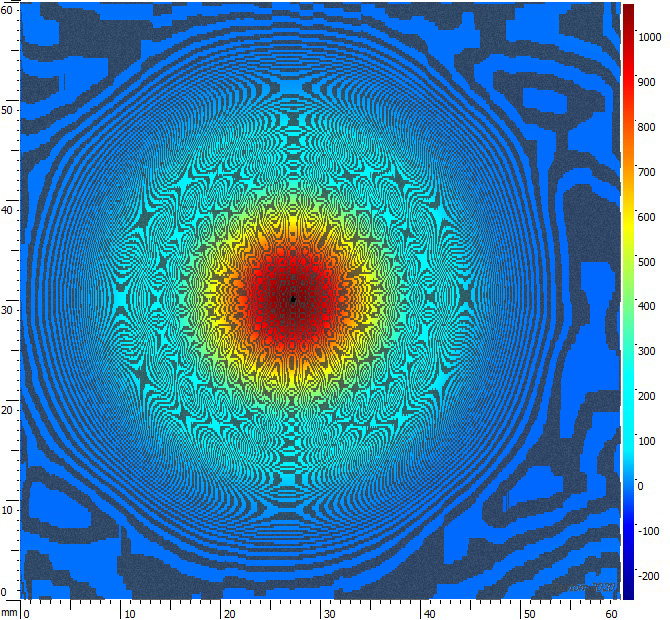

Теперь сравним два изображения изолиний полюсной стороны магнита.

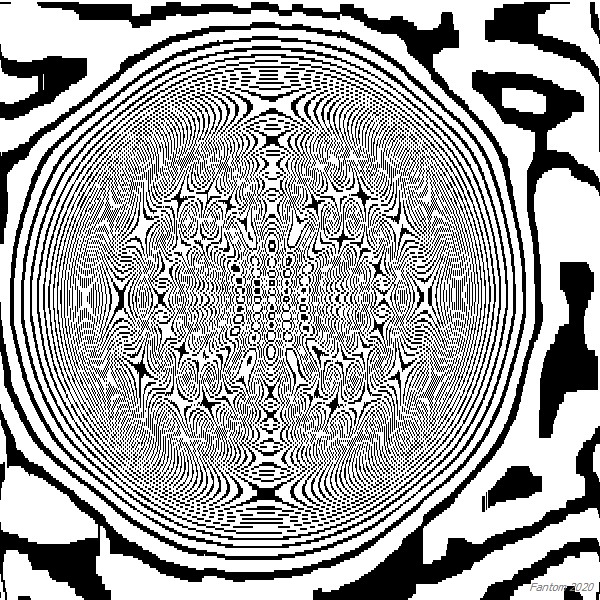

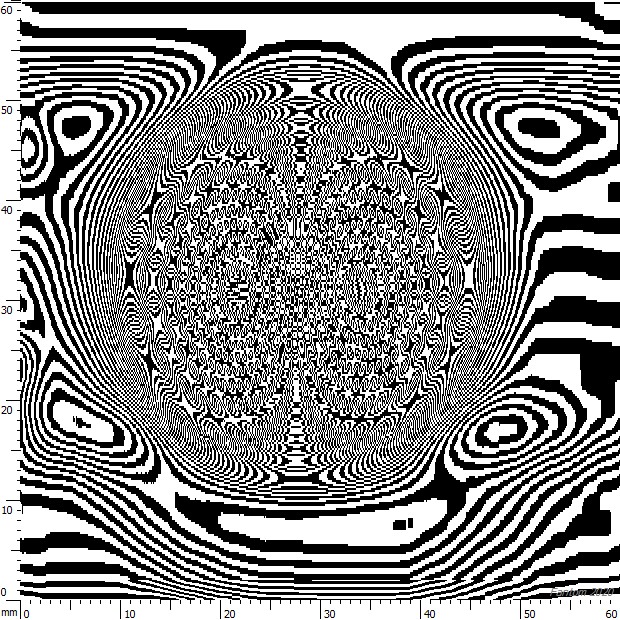

Сначала как раньше, а затем повернем его на 90 град, не меняя положения полюса - сверху.




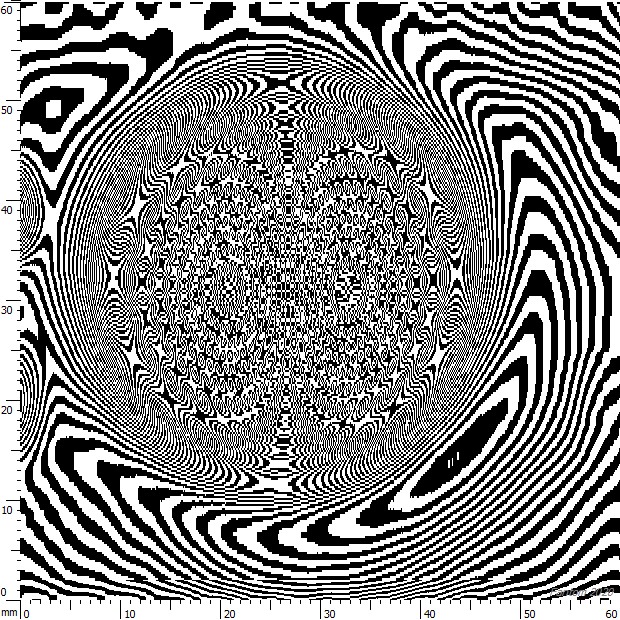

ЧТД. При вращении магнита - поле в центральной зоне не вращается, только напряженность некоторых узлов в структуре, похоже меняется на противоположную. А вот снаружи зоны все достаточно забавно меняется.... Придется теперь думать, к чему бы это...

Это какой полюс? Северный или южный? И как по отношению к магнитному полю Земли всё это соотносится?
Просто стрелку компаса (изображение стрелки) надо бы дорисовать к графикам, пожалуйста.....
При условии отсутствия других магнитных полей рядом....

---

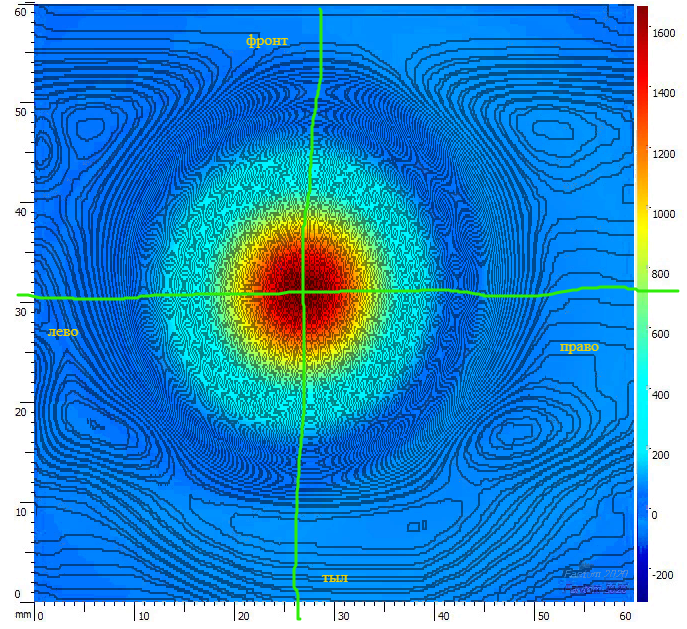

На цветной картинке явно видно три вихря - справа, слева и в центре, ... если посмотреть на позвоночник человека сверху, то картина
будет похожей - ида, пингала и сушумна...

---

во вложении - это так ? Хотя линию фронт- тыл сложно соотнести с реальностью....
Датчик сканера... может есть с ним корреляция? У датчика Холла есть длинная составляющая....

A-tac пишет: Это какой полюс? Северный или южный? И как по отношению к магнитному полю Земли всё это соотносится?
Просто стрелку компаса (изображение стрелки) надо бы дорисовать к графикам, пожалуйста.....
При условии отсутствия других магнитных полей рядом....

не поверите но не знаю Скорее всего южный. Нужно будет компас купить - на смарте показывает бред от магнита.

во вложении - это так ?

наоборот по Y. Начало сканирования левый нижний угол. Сканируется строка слева направо, затем возврат и сканируется следующая выше.

Датчик сканера... может есть с ним корреляция? У датчика Холла есть длинная составляющая....

Нельзя исключать. Надо придумать как прояснить момент с возможной ошибкой. Но центральная область то не поворачивается.

По поводу длинной составляющей.

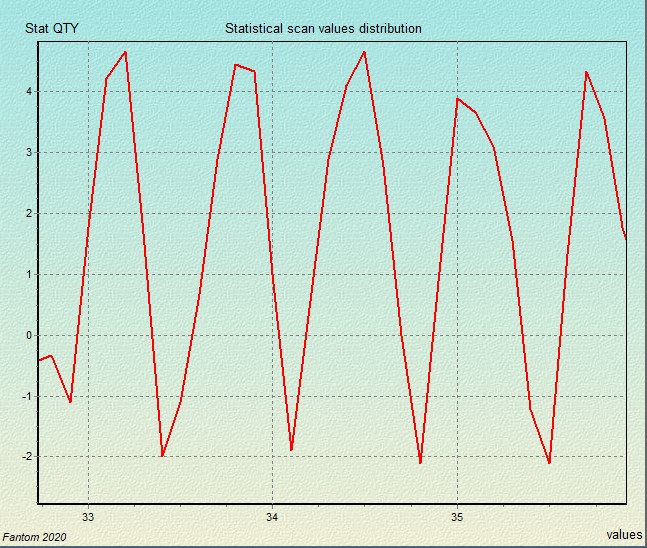

вот график наводок от 50 гц трансформатора. 20мс вполне себе ловит.
Даже учитывая опрос 3-х сенсоров, и интегрирование по 32 выборкам.
На заголовки на графике но смотрите - режим неверный выбрал, но это неважно. Это напряженность от времени.



С уважением

Vikt1 пишет: Да, или соотносить с внешними полями.

Внешние поля датчик гарантированно не ловит - чувствительность мала. Провод с 10А вплотную на этом датчике дает макс 4 единицы АЦП. Так что это все от магнита.

С уважением
