Уважаемые читатели. В ветке будет помещаться посты не относящиеся напрямую к теме магнитных двигателей. В процессе работы над темой двигателей родилось несколько измерительных комплексов по теме МП и с помощью их появилась возможность посмотреть некоторые параметры, которые нигде в литературе в явном виде не встречались. Вот эти данные как пищу для размышлений и дискуссий и будем помещать в эту ветку.

Vikt1 пишет: Fantom, скажите, а нет в планах обмерить магнит на разных расстояних во многих точках (в одной плоскости) для получения более менее полной картины величины индукции? В свое время не нашел такой информации, одна картиночка на весь интернет да кривенькие формулы.

Сделать можно. Крепим датчик на головку 3D принтера. Пишем прогу управления принтером. Ну и снимаем матрицу данных. Вопрос - как это потом визуализировать. Это надо крепко думать.

С уважением

Vikt1 пишет: В 3D, конечно, замечательно, но, хватит и в плоскости для начального понимания....

Принтером и в плоскости можно сканировать. так и планировал. С двумерным, в отличии от трехмерного, массивом хоть примерно ясно что делать. Принтер же нужен для точности в позиционировании сенсора. Чтоб была нормальная привязка к координатам с хорошей точностью. Вообще тема весьма интересная, хотя немного и в стороне от данной. Более академическая что ли.
Давайте так - поставим это в план интересных работ. Постараюсь найти время в ближайший месяц.

Расположим рамочку из проводника, короткозамкнутую, в плоскости экрана. При ее движении вдоль магнита....

Тут вообще море интересного. Однако на сейчас многое из оборудования недоступно - нужно вернуться к лабе. А так - есть чем в этом направлении порадовать. Перед самым исходом, в январе, получил весьма забавные результаты....
Удалось возбудить в КЗ обмотке на железе

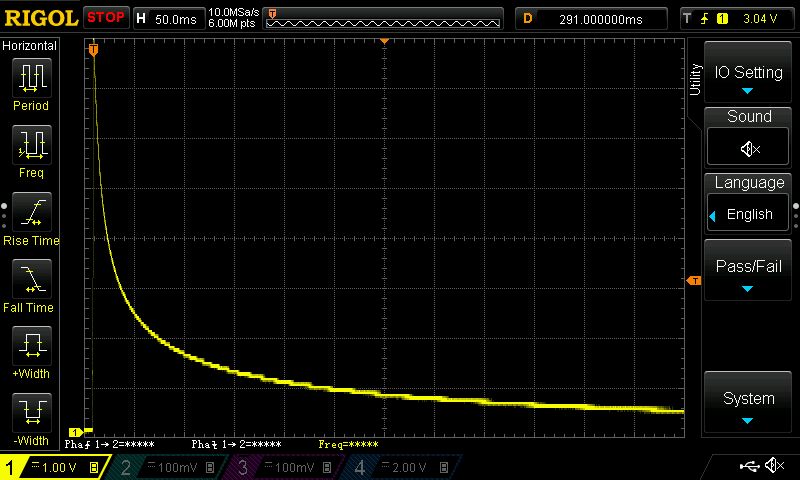

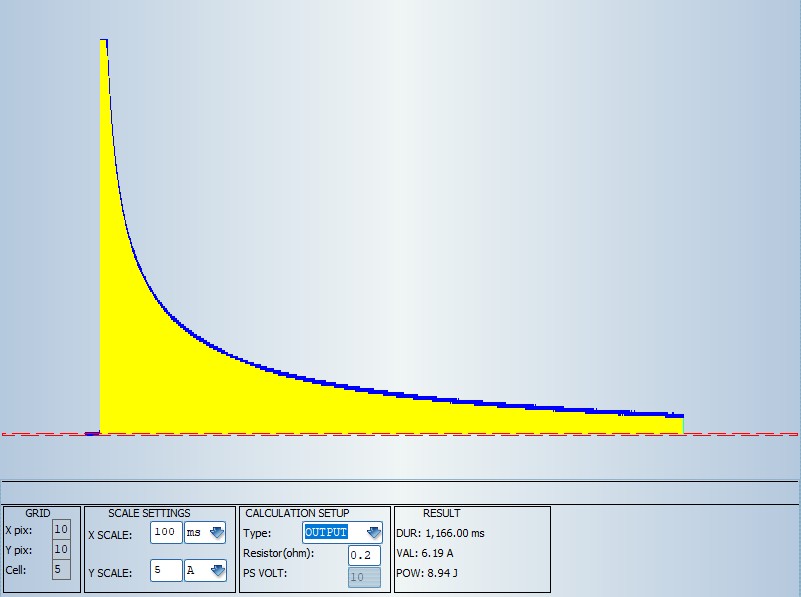

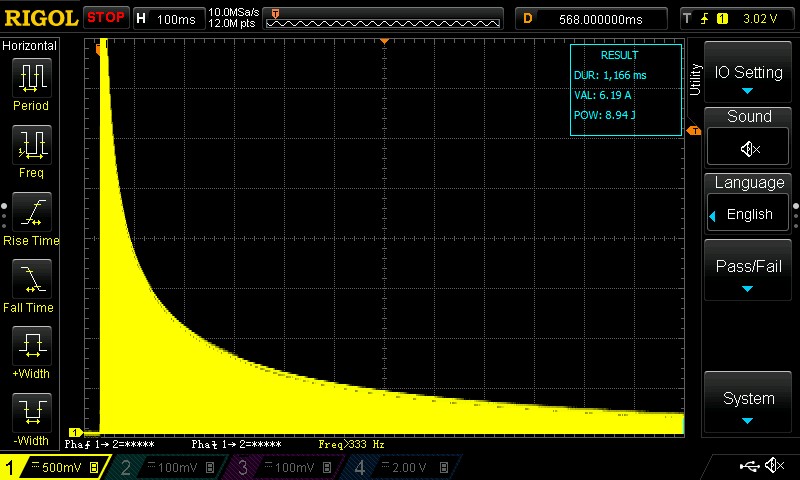

Надо бы продолжать... Но...

Посему давайте на пока продолжим данную тему...

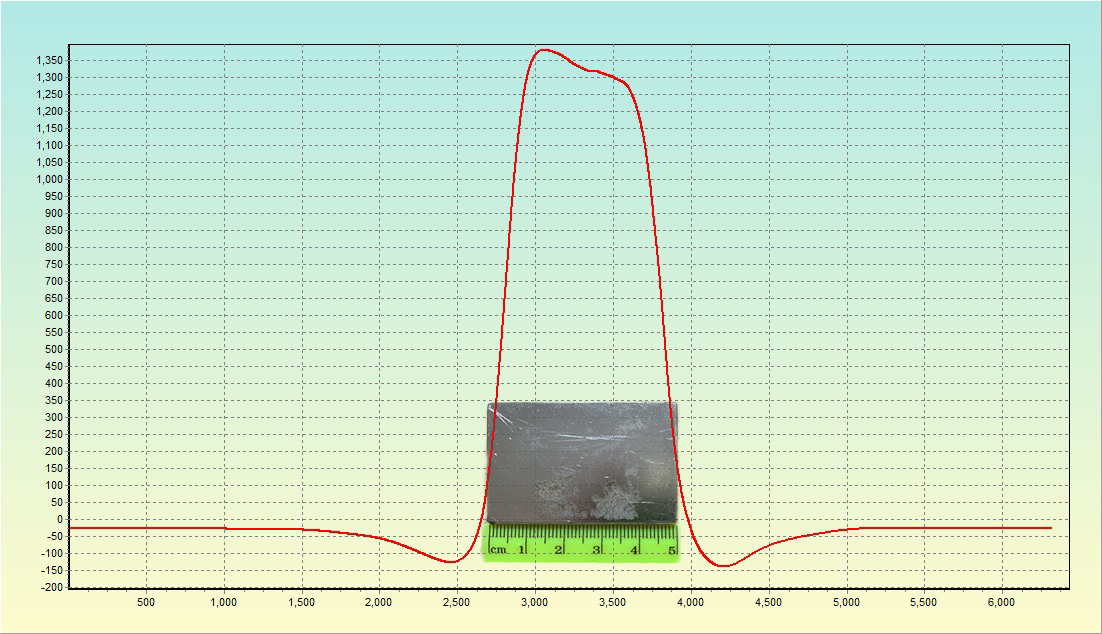

График МП по поверхности большого тонкого магнита 50 х 35 х 3мм

Еще один, как мне представляется, интересный канал.

www.youtube.com/user/SuperMagnetMan/videos

В частности вот ролик про неравномерность полей.

Vikt1 пишет: Fantom, по поводу п.1, действительно так, если посмотреть закон изменения индукции поля в зависимости от расстояния до магнита, то в разных источниках найдем разные данные, когда то интересовался. Одно можно сказать точно - зависимость нелинейная

Я Вас уже обзывал однажды - повторяться не буду
Будет Вам картинка распределения... Уже работаю над этим.
Датчик Холла удручающе ортогонален... Придется видимо размещать 2 под 90° и вспоминать тригонометрию и проекции векторов... То есть все не так просто... Но, все таки думаю, сдюжим....

С уважением

Vikt1 пишет: Fantom, вы почему то решили что мне кровь из носу как нужна упоминаемая зависимость.

Теперь Вы слишком серьёзны. Я же шучу.
Интересно это мне самому и давно. Вы в данном случае только катализатор преодоления некоторой лени на эту тему.
А воевать с наукой смысла не имеет. Наука сегодня в значительной части это не тяга к заданиям , а просто бизнес. Как следствие интересы и методы у неё соответствующие. Имел знаете ли отношение, так что не понаслышке говорю. Надо это понимать и все встанет на свои места.
Посему скажу так - все что я делаю это мой личный интерес и ничего более.

С уважением

Пришла посылка с оборудованием. Нормально сделанные на токарке диски. ШД. И кое что еще.
Vikt1 - еще немного труда и будем смотреть 2D картинки магнитных полей в хорошем разрешении.
Как мне представляется такого пока никто не публиковал

В том числе пришел и новый энкодер с низким коэффициентом трения в подшипниках.
Все таки нормальное измерительное оборудование весьма важно. Становятся видны некоторые ранее скрытые нюансы...

Да интересная сборка.
Надеюсь на след неделе сможем посмотреть как именно выглядит ее поле в деталях.
Работа над сканером МП движется к завершению.

С уважением

Наконец то получилось.
Скан распределения напряженности МП по плоскости на некотором расстоянии от
лежащего на поверхности дискового магнита 12х2мм.
X и Y - координаты, Z - напряженность поля.
Шаг сканирования примерно 0.5мм по Y и 0.1мм по X

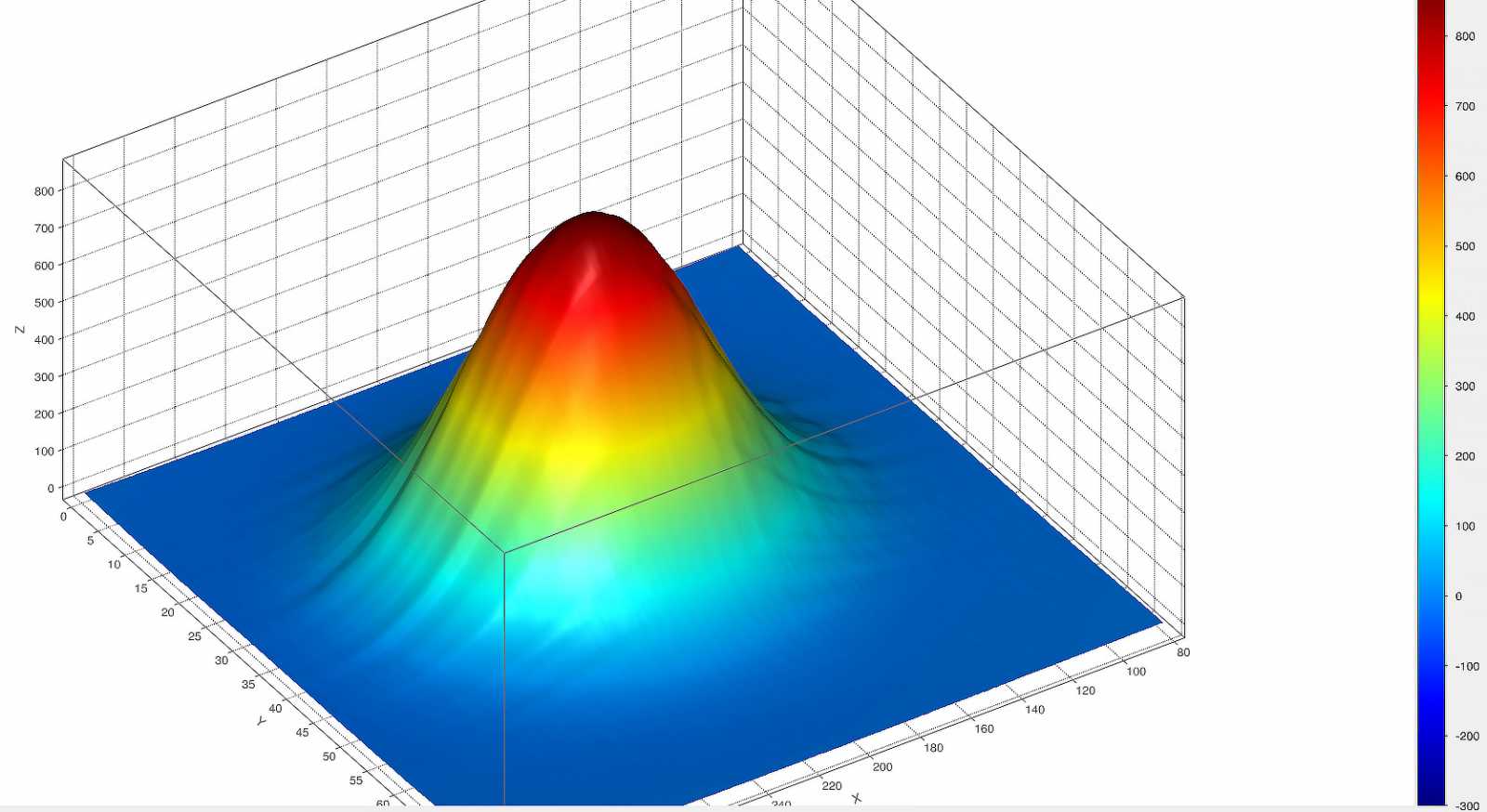

Линейный масштаб

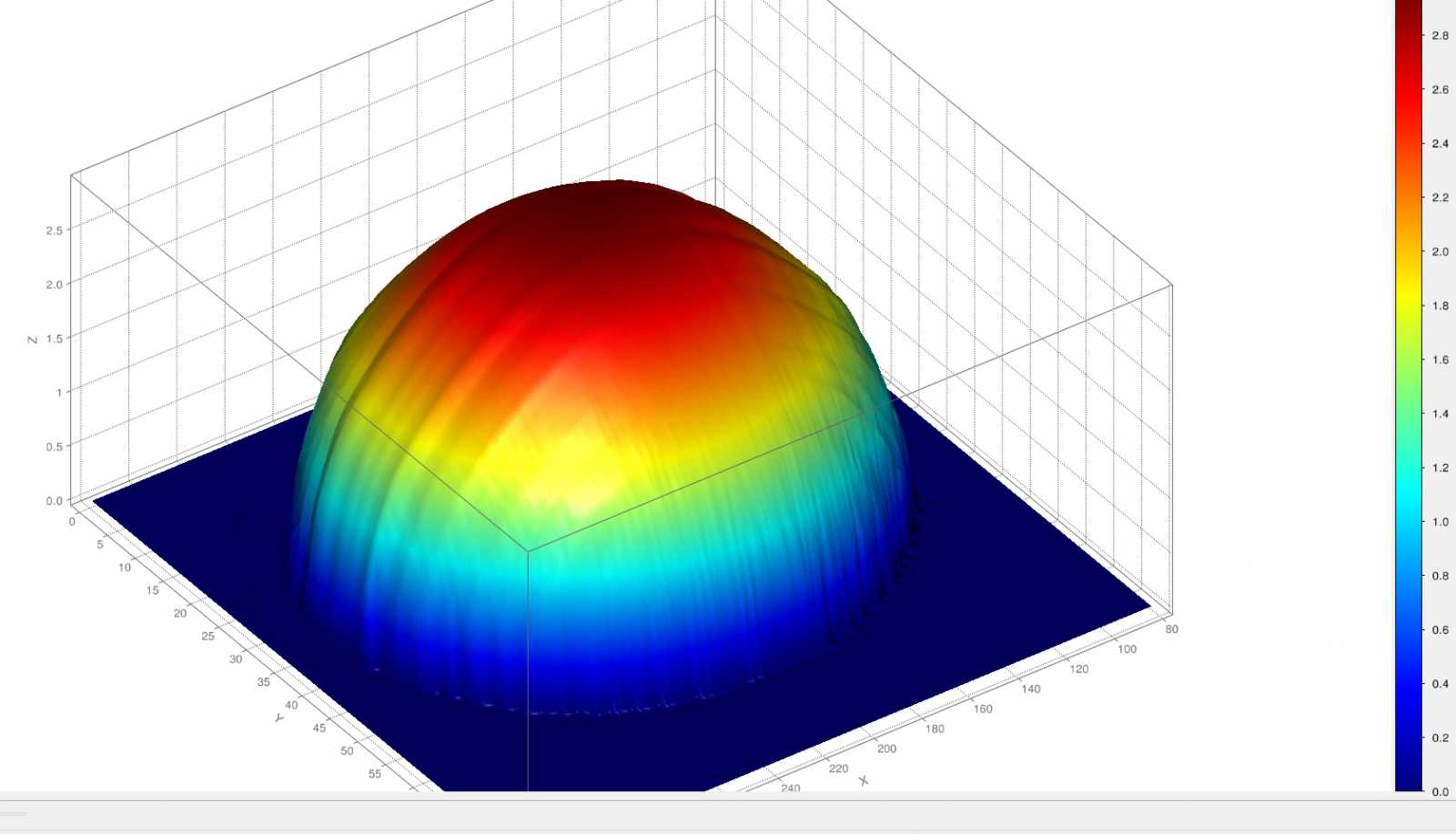

Логарифмический масштаб

Vikt1 пишет: Но в виде обычного графика или изолиний оно как то более информативно.

Приложил файл с данными в двух формах.
Матрицы и XYZ.

Fantom а если развернуть магнит на 90гр. Эти две выпирающие полоски вокруг изменят направление? Или это какой косяк измерений?

Danunax пишет: Fantom а если развернуть магнит на 90гр. Эти две выпирающие полоски вокруг изменят направление? Или это какой косяк измерений?

Повернул. Направление осталось - по оси Х. Похоже артефакт измерений.
Полосы возникают в разных строках по Y. Сканирование идет по строке Х. Затем ожидание передачи буфера, смещение на шаг по Y, возврат в Х0 и новое сканирование по Х. Возможно сенсор немного, на доли мм, смещается по высоте в разных строках. Буду продумывать систему крепления. А вообще надо исследовать - точно причина пока неясна.

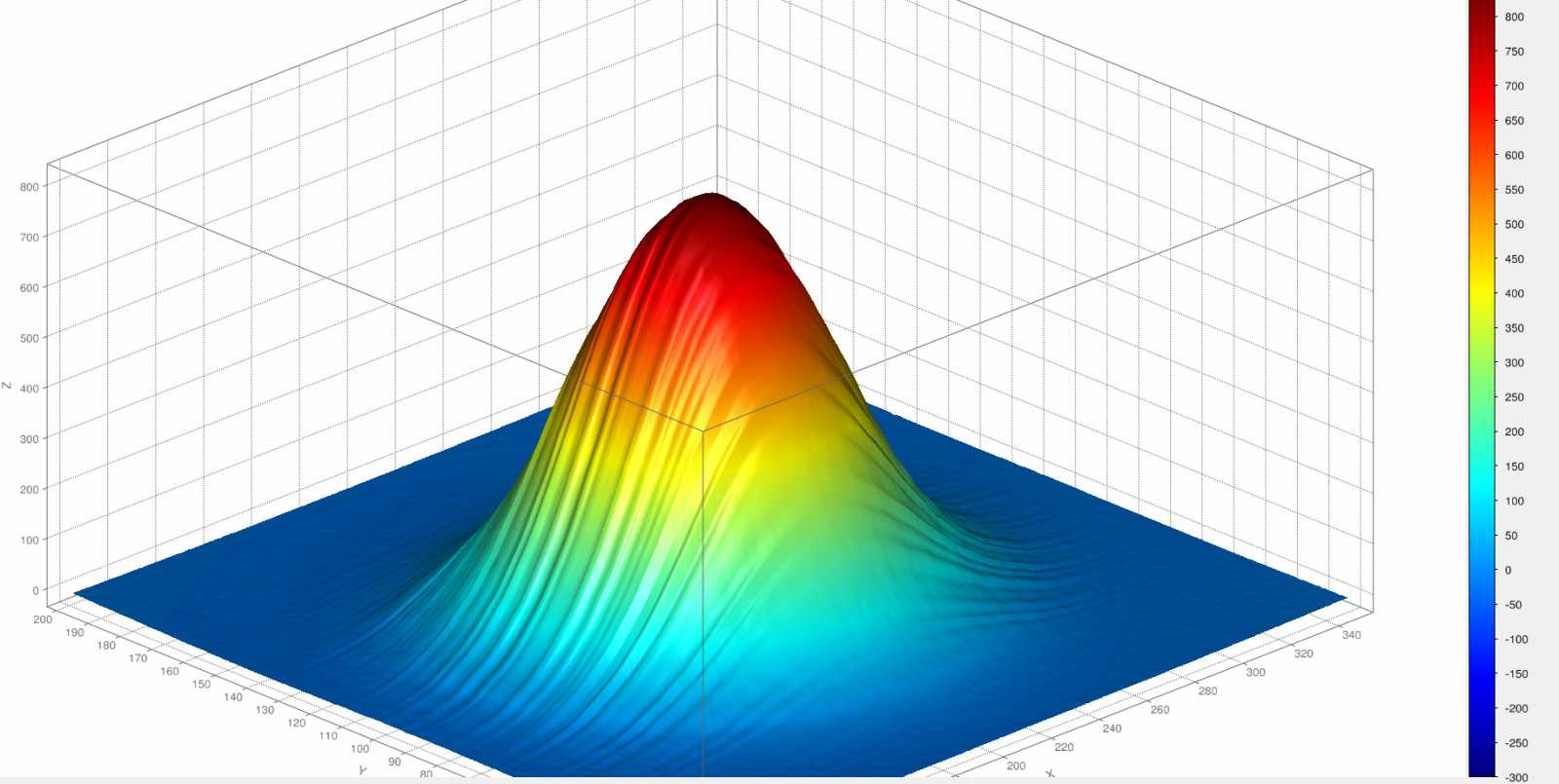

Вот что получится если поднять разрешение по Y до 0.2мм

Короче получается типа этого только не ёжик
