Игорь так 0.05х220в=11ват

это все приблизительно! пробуйте! не вы первый, думаю и не последний! я пробовал еще лет 5 назад - кроме потраченного времени и железа - ничего!

Возникли несколько вопросов по длинам и намотке:
1) длина провода?- медь минимум 2.5 мм2 , длина металлопластиковой ( МПТ ) трубы ?
2) почему МетПласТруба у Вас только в виде подковы или можно компановать, как душе угодно.
3)критично ли подключение фазы 220 В на конденсатор или нет.
4) пробовали ли уменьшать входной конденсатор или нет?

bogdan64 для вас по полочкам: 1. длинна провода 20м минимум 1.5мм2 на 4м трубы - длинна МПТ любая от 4 до 16м
2. мпт не обязательно, можно алюминиевую трубу диам не менее 15мм, компоновка любая, но не ближе 20 см друг с другом (влияние полей)
3. не критично по подкл фазы но желательно
4. от входного кондендера зависит ток потребления системой - от 20 мкф до 50
вроде на все вопросы ответил, если соберетесь собирать - то почта и добро пожаловать в группу!

igorek пишет:

Foco пишет:

igorek пишет: умножить сможешь 7а на 220 и 9а на 280 вход и выход!

А выход то где???

для некоторых пишу 7а 220в потребление - 9а 280в выход!

А не реактивные ли эти 9 ампер на выходе, то есть там сдвиг фаз между током и напряжением, на выходе 0 градусов?

alkb пишет:

igorek пишет:

Foco пишет:

igorek пишет: умножить сможешь 7а на 220 и 9а на 280 вход и выход!

А выход то где???

для некоторых пишу 7а 220в потребление - 9а 280в выход!

А не реактивные ли эти 9 ампер на выходе, то есть там сдвиг фаз между током и напряжением, на выходе 0 градусов?

Привет святоша! если на резестивную нагрузку то косинус фи сдвинут, но тут индуктивная и косинус к 0! и не путайте - эта схема на симисторе!

igorek пишет: Привет святоша! если на резестивную нагрузку то косинус фи сдвинут, но тут индуктивная и косинус к 0! и не путайте - эта схема на симисторе!

Если на симисторе, то там вообще не синусойда, на выходе? Тогда, как там ток можно толком измерить и напряжение, если там высокая частота? Разве что качественным осцилографом, либо выпрямив и превратив в постоянное наряжение?

alkb пишет:

igorek пишет: Привет святоша! если на резестивную нагрузку то косинус фи сдвинут, но тут индуктивная и косинус к 0! и не путайте - эта схема на симисторе!

Если на симисторе, то там вообще не синусойда, на выходе? Тогда, как там ток можно толком измерить и напряжение, если там высокая частота? Разве что качественным осцилографом, либо выпрямив и превратив в постоянное наряжение?

либо нагревом элементов и сгоревшими лампочками на 220в

igorek пишет: если соберетесь собирать - то почта и добро пожаловать в группу!

Да, уже почти всё собрано.

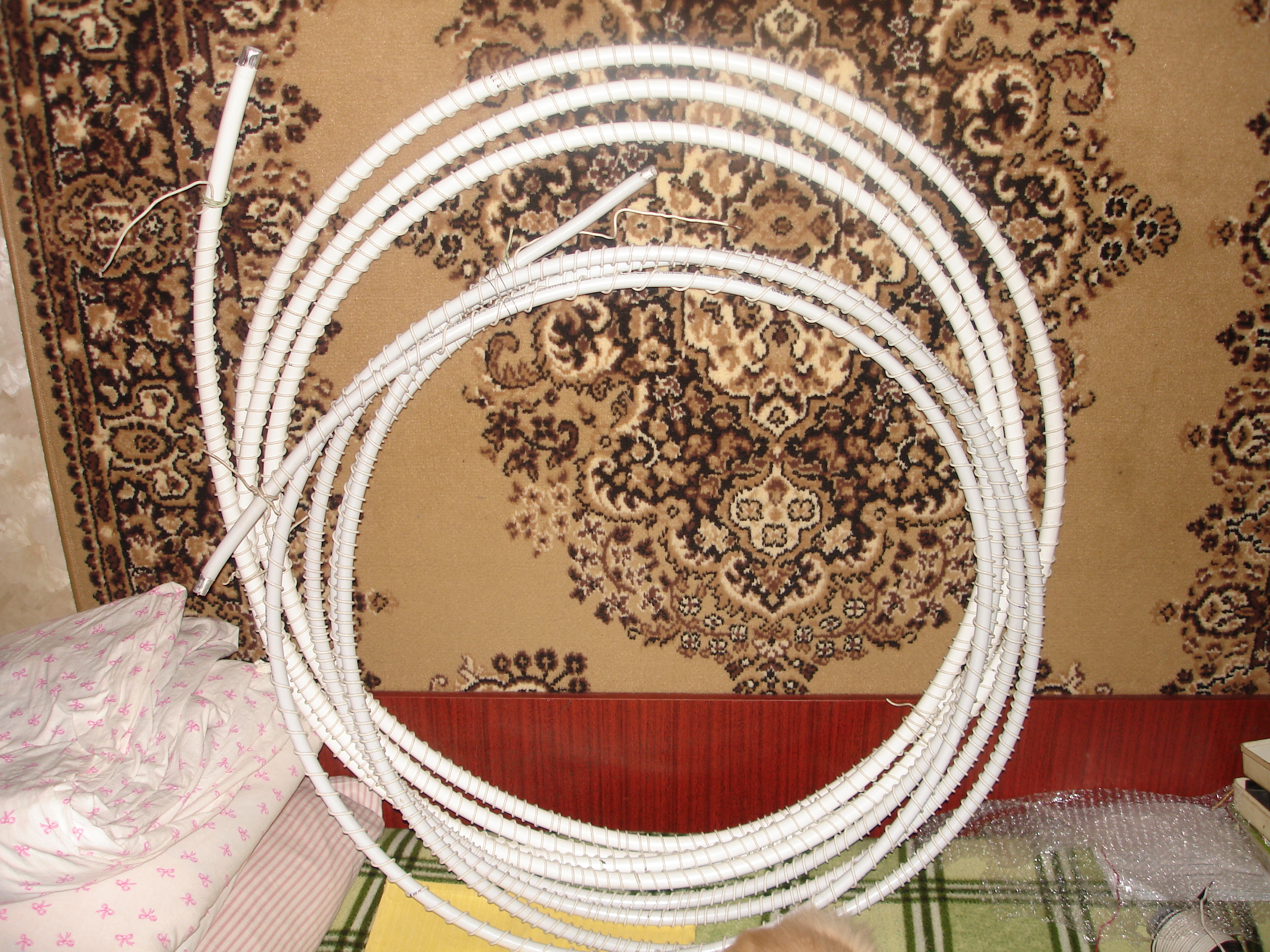

Намотал правда на двух 10-ти метровых МетПласТрубах по 10 м ( одна 16 мм, другая 22 мм ). Длина провода 40 м медь 2.5 мм2. Фото ниже.

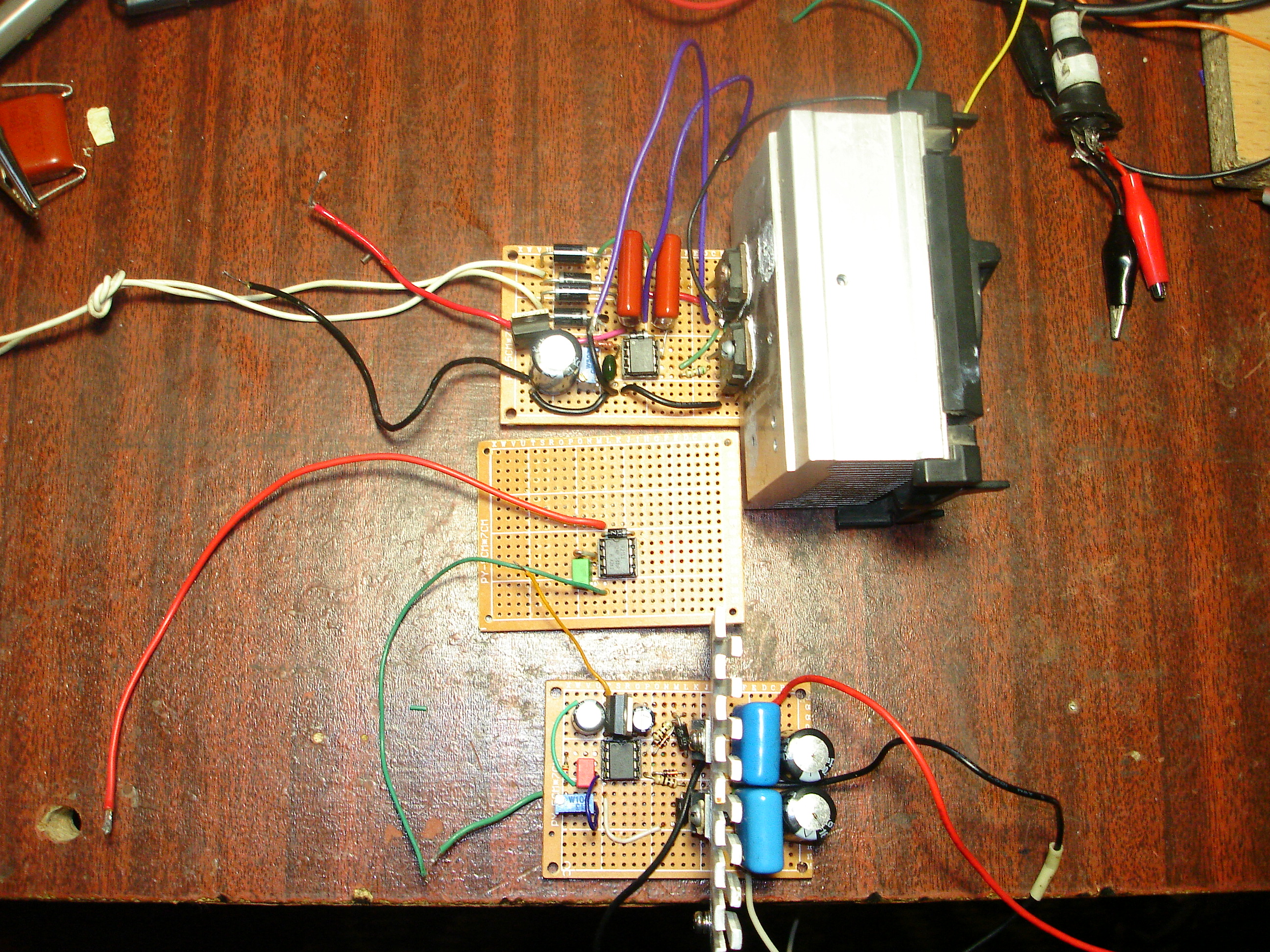

Тут сижу и ржу - не могу запустить генератор на IR2153. Фото тоже внизу. Верхняя плата - это для нашего случая. Средняя плата - уже сделал из 4-х деталей. Нижняя плата по Романову, просто разбирать не хочу, не доделал опыты.
Так вот на верхних двух платах нет верхнего плеча(нет меандра на 7 ножке). Переставляю на нижнюю плату микросхему - всё работает как надо. ТРИ !!! микросхемы и все работают одинаково. На нижней выход два канала, на верхних - один нижний Начинаю дымиться Уже делаю виноватой панельки
PS: Да, МПтрубы и провод у меня промаркирован по 1 м. Я сначала посмеялся над своим кумом, когда он сказал что то про китайский метр, а когда в гараже замерил - и правда гады на каждом метре не хватает 2 см , это если по меткам на МПтрубе

по моему не наблюдаю кондера на 1мкф между 6 и 8 ногой микрухи

На малой плате 1 мкФ припаяна снизу - эффект тот же. С ув.

занули 6 ногу без высокого и на 7 появится должны имп

Зачем столько мудрить? Элементарно собирается транс резонансный с хорошей мощностью на паре выходных витков из трубки медной. Нужно только найти старый горелый асинхронник, извлечь из него железо. Разобрать пакет статорных пластин, вычистить заусеницы и ржавчину, покрасить или полачить пластины чтобы не замыкали между собой. И вновь собрать пакет и намотать. Элементарная слесарка...

Сам мотал на железе от 14 кВт движка со свалки. Не вырезал полоски как Седой, мотал по железу как оно есть. Всё получилось, без танцев с бубном.

по подробней можно что получилось ??? какая мощность на входе какая на выходе...как включали (схема)

Всё на видео показано и рассказано - схема включения, входные и выходные параметры и прочее. Мощность зависит от массогабарита сердечника как всегда. Понимание как собрать зависит от желания выслушать что говорит Мишин по этому конструктиву. Помешать здесь может только собственная лень или неспособность услышать автора, что сердечник рассматривается как ёмкость и обозначен на схеме как ёмкость, величина которой определяется изолятором между пластин. Кто понял - без проблем соберёт, кто не понял - так и нечем вам помочь, это ваши проблемы.
