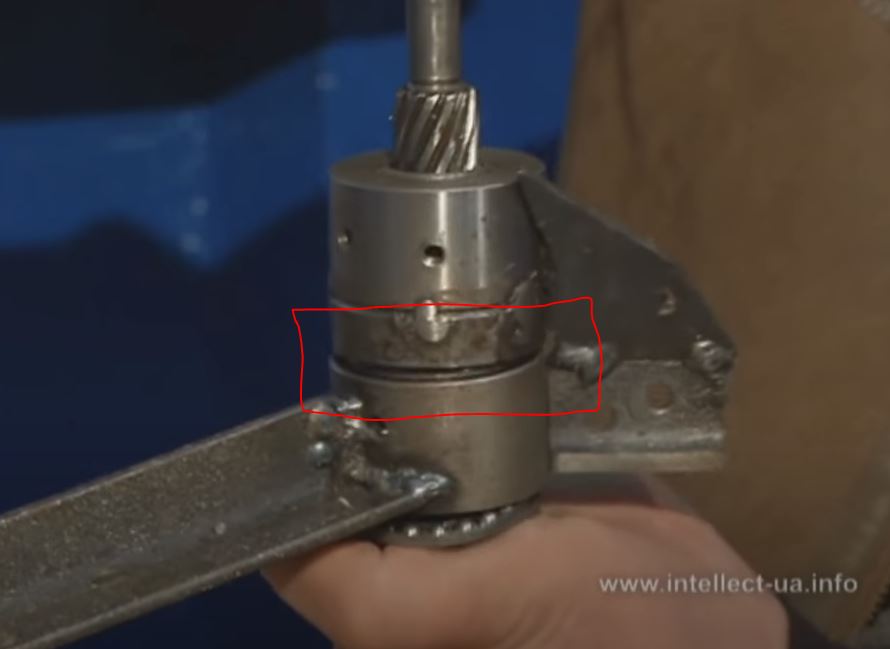

Пневмоцелиндр нужен только для отвода глаз. Возвратно поступательно двигаются только втулки с рычагами. Верхняя втулка с рычагом нужна для того, чтобы поступательное движение превращать во вращение, а нижняя наоборот вращение превращает в поступательное движение. Шаг закрутки на двух половинках штока, разный а для того чтобы эту разницу скомпенсировать, нужен редуктор. Если бы на солиде была функция обгонной муфты, то я бы смог смоделировать работу полного цикла, двигателя Ермолы.

Спасибо за ответ , более-менее становится ясно , обгонную муфту можно заменить обычным храповиком,что на лебедках к примеру с седых времен устанавливают , по идее функционал такой же , В солиде подобную деталь можно спроектировать )

Пробовал, ни чего не получилось.

Всем привет!

GarryG пишет: Всем привет!

Привет! Обе эти конструкции не работоспособны. Объяснить почему?

Встречаются два политолога
- Не могу понять, что происходит в мире
- Тебе объяснить?
- Объяснить я и сам могу, мне бы понять

Вот ещё одно из моих изобретений. Там тоже нужна обгонная муфта на шестерне, вообще их там должно быть две. По сути дела это юла только она в виде шестерни. Когда рассояние между дисками сокращается , шток вдавливается и приводит ао вращение шестерню, а та катится по центральной статорной шестерне и заставляет вращаться диски . Обгонная муфта нужна для того чтобы шестерня не вращалась в обратную сторону, когда шток юлы идёт в обратную сторону. Принцип тот же что и у Ермолы , только гораздо проще конструкция. К тому же сдесь возвратнопоступательное движение чисто относительное, как такового его здесь нет. То есть возвратнопоступательно здесь ничто не движется, просто из за угла между дисками изменяется рассояние между ними.
photos.app.goo.gl/h9swPxztaRbkqUex7

Ув, Sairus!
Красивая идея, респект.
Похоже на плунжерный насос.
Потенциальной прибавки тут я пока не увидел.

GarryG пишет: Ув, Sairus!
Красивая идея, респект.
Похоже на плунжерный насос.
Потенциальной прибавки тут я пока не увидел.

Похоже не на плунжерный, а на Аксиально плунжерный, либо аксиально поршневгй насос. А ты знаешь почему у этих насосов, КПД 95-99%.? При этом трение в этих насоспх очень большое, кроме поршней трёться ещё и барабан с целиндрами. Он очень плотно прижат к той стенке корпуса в которой находятся овальные изогнутые отверстия для входа и выхода жидкости. И там очень большое трение. А вот у обычного поршневого насоса максимальный КПД только 85% Как думаешь почему в насосах с бОльшим трением выше КПД?

Постоянно забываю о том, что вопросы, здесь задавать бесполезно.

А нужно посмотреть всего лишь характеристики ... есть такой движитель ТИП 210,который ставиться в грузоподъемных устройствах на базе МаЗа,для перемещения стрелы..

Вопрос был наводящим. Я не спрашивал какой КПД имеет аксиальнопоршневой насос. Я спросил почему максимальный КПД поршневого насоса 85% , а КПД аксиальнопоршневого 99% ? И это не смотря на то, что трение в аксиальнопоршневом насосе в несколько раз больше. Во первых там больше поршней, во вторых там барабан с целиндрами, трётся о неподувижный корпус. При чём нехило так трётся. Так трется , что ротор аксиальнопоршневого насоса рукой не провернёшь.
