Когда начинали экспериментировать с "голой" индуктивностью в качестве линии задержки, то сразу пошли во банк:
взяли трансформатор от микроволновки и вторичную обмотку использовали в качестве линии. Представляете, сколько там витков намотано и на каком керне? Схема эксперимента простая и каждый это может повторить.
Вторичная обмотка через диод подключалась к генератору звуковой частоты, а на первичной сетевой обмотке уже в данном случае как выходной - осциллограф. Каково же было удивление, когда на частоте 50Гц эта катушенция не сдвинула ничего: на выходе не "дорисовывалась" вторая отрицательная полу волна. Эта полу волна стала "дорисовываться" где-то после (уже точно не помню) то ли 150, то ли даже после 1500Гц.
То есть, точка перегиба функции по частоте на фазовом графике была далека от частоты в 50Гц.
Тут, как говорится, шкурой почувствовали, что на 50Гц и ниже сдвинет фазу разве что цеховой электромагнит, как у Бабада.
Пришлось искать другой вариант, это сейчас всё укладывается в пару строк, а на вариант было потрачено и немалое время. Конечно же, подняться по частоте в верх и делов, но тут же были бы введены промежуточные устройства с потерями при переходе на промышленную частоту в 50ГЦ.
Поэтому, в качестве поиска был разработан вариант линии задержки на базе параллельного контура, сочетание L и C
которых, без проблем позволит набрать в сдвиге любую малую частоту.
Теперь как это всё настроить.
Не забываем, что в контур влетает только полу волна. Если был бы чистый синус, то на спектральном графике была бы только одна "палка", синус в 50Гц. Трудов никаких бы в настройке не существовало бы.
Следование полу волн можно рассматривать как амплитудную модуляцию на несущей в 50Гц, поэтому эта полу волна на спектре выдаст целый пакет гармоник и их всех нужно по времени задержать. Урежешь ненароком - урежешь задержанную энергию. Конечно же высчитывать теоретически гармоники, раскладывая всё это в ряды Фурье - дело хлопотное и не благодарное, а анализатора спектра под рукой не было, но голь на выдумки хитра.
Придумали следующее.
Что делает параллельный контур в качестве линии задержки?
Правильно! Подмешивает ток обратной эдс ЛЗ с током отрицательной полу волны! Мужики, я же всё написал, такие вещи читаются не один раз и с карандашиком в руке...
А как зафиксировать момент подмешивания? Фиксацией изменения сопротивления нагрузки.

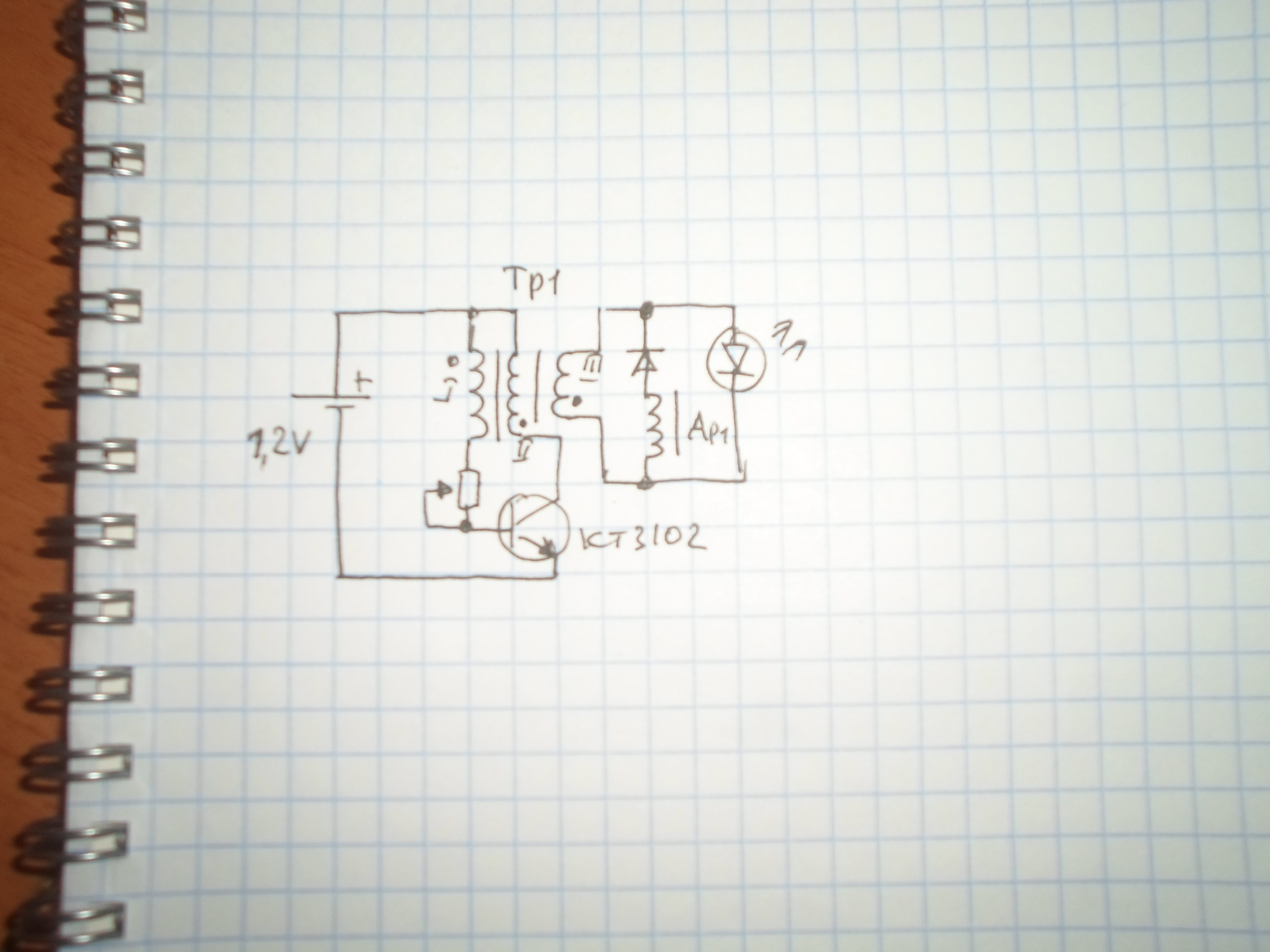

Для этого нужно намотать разделительный трансформатор с падающёй характеристикой, в статье второе фото, через генератор нагрузить его нагрузкой, которая обеспечит установку рабочей точки, допустим, на середине этой характеристики, параллельно через диод контур, любой, и начинаем шарить по частоте до тех пор, пока на нагрузке не поднимется напряжение. Линия задержки будет вливать дополнительный халявный ток, что изменит сопротивление нагрузки в большую сторону и установленная рабочая точка на падающей характеристике трансформатора поднимется в верх. Фиксируем частоту, увеличением L и C сдвигаем подъём на нужную точку перегиба функции.
Господа, пардон, проще уже не могу.
С уважением, Виктор Григ.
